Battery Management Systems (BMS) — это электронная система управления аккумуляторной батареей, которая контролирует заряд, разряд, температуру и состояние каждой ячейки для обеспечения безопасной и эффективной работы. Инженерная студия проектирует BMS под конкретные задачи заказчика: от портативных устройств с одной ячейкой до промышленных накопителей энергии и тяговых батарей электромобилей. Разработка включает схемотехнику, проектирование печатной платы, написание встроенного программного обеспечения, прототипирование и подготовку к серийному производству. Заказчик получает полностью готовую систему с документацией для сертификации и массового выпуска.

Главное

• BMS предотвращает опасные режимы работы аккумуляторов: перезаряд, глубокий разряд, перегрев и короткое замыкание, которые могут привести к взрыву или возгоранию.
• Балансировка ячеек — ключевая функция BMS, которая выравнивает напряжение на последовательно соединённых элементах и увеличивает полезную ёмкость батареи на 10–15 %.
• Точное определение SOC (State of Charge) и SOH (State of Health) позволяет прогнозировать остаточный ресурс батареи и планировать обслуживание.
• Стоимость разработки BMS варьируется от 10 000 до 100 000 долларов в зависимости от сложности, количества ячеек и требований к сертификации.
• Студия выполняет полный цикл: от анализа технического задания до передачи Gerber-файлов, исходного кода прошивки и отчётов об испытаниях.

Что такое Battery Management Systems (BMS)?

Battery Management Systems (BMS) представляет собой электронный модуль или распределённую систему, которая непрерывно отслеживает параметры аккумуляторной батареи и управляет режимами её работы. Основная задача BMS — удерживать каждую ячейку в безопасном диапазоне напряжений и температур, предотвращая деградацию и аварийные ситуации. Система устанавливается между зарядным устройством, нагрузкой и самой батареей, выполняя роль интеллектуального посредника.

Определение и назначение

BMS выполняет три базовые функции: мониторинг состояния ячеек, защиту от аварийных режимов и балансировку заряда. Мониторинг включает измерение напряжения на каждой ячейке, тока через батарею и температуры в контрольных точках. Защита срабатывает при выходе любого параметра за заданные пределы — система отключает заряд или разряд через силовые ключи. Балансировка выравнивает состояние заряда ячеек, компенсируя разброс параметров, неизбежный при серийном производстве элементов.

Для литий-ионных батарей BMS критически важна, поскольку эти элементы чувствительны к перезаряду выше 4,2–4,35 В на ячейку и глубокому разряду ниже 2,5–2,8 В. Свинцово-кислотные аккумуляторы менее требовательны, но также нуждаются в контроле напряжения заряда и температуры электролита, которая не должна превышать 45 °C при зарядке.

Где применяется BMS

Battery Management Systems используются во всех устройствах с перезаряжаемыми батареями:

• Электромобили и гибриды — тяговые батареи напряжением 400–800 В с сотнями последовательно соединённых ячеек требуют многоуровневой BMS с резервированием.
• Системы хранения энергии — стационарные накопители для солнечных электростанций и резервного питания используют BMS для управления батареями ёмкостью от десятков до сотен киловатт-часов.
• Портативная электроника — ноутбуки, смартфоны, электроинструменты содержат упрощённые BMS на одной микросхеме.
• Промышленное оборудование — AGV-роботы, медицинские приборы, источники бесперебойного питания требуют BMS с повышенной надёжностью.

Типы аккумуляторов и особенности BMS

Разные электрохимические системы предъявляют различные требования к BMS. Литий-ионные батареи (Li-ion, LiFePO4) требуют точного контроля напряжения каждой ячейки с погрешностью не более ±10 мВ и обязательной балансировки. Свинцово-кислотные батареи с жидким электролитом, гелевые и AGM работают в более широком диапазоне напряжений, но чувствительны к перезаряду, вызывающему газовыделение и потерю воды. Никель-кадмиевые батареи допускают глубокий разряд, но требуют контроля температуры при быстром заряде.

AGM-аккумуляторы обладают низким внутренним сопротивлением и высокой эффективностью рекомбинации газа до 99 %, что упрощает алгоритмы BMS. Гелевые батареи требуют точного ограничения напряжения заряда, поскольку перезаряд вызывает необратимое разрушение гелевого электролита. BMS должна учитывать тип электрохимии при настройке порогов защиты и алгоритмов заряда.

Как работает BMS и из чего состоит?

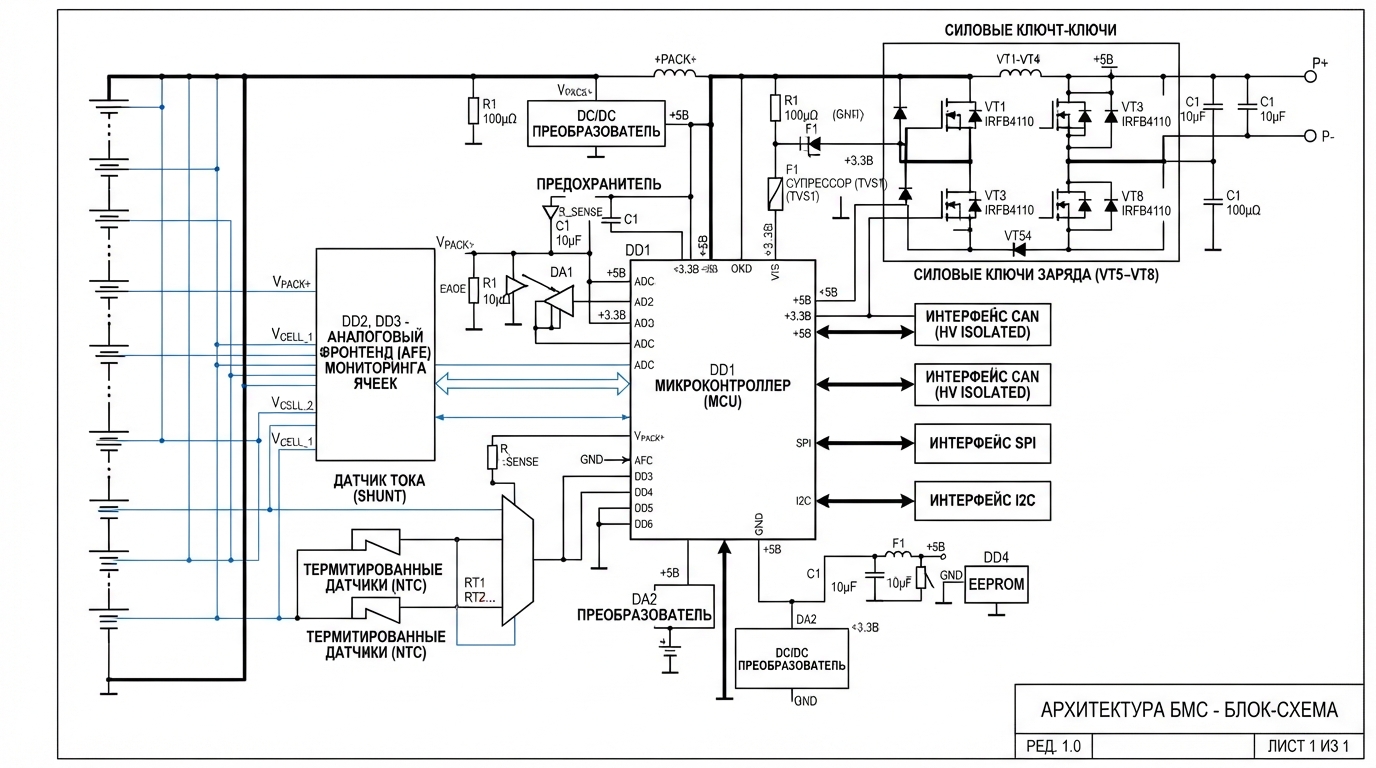

Архитектура BMS строится вокруг аналогового фронтенда (AFE), который измеряет напряжения на ячейках, и микроконтроллера (MCU), который обрабатывает данные и принимает решения. Силовые ключи на MOSFET отключают батарею от нагрузки или зарядного устройства при аварийных ситуациях. Датчики тока на основе шунта или эффекта Холла обеспечивают измерение тока заряда и разряда с точностью до 1 %.

Аналоговый фронтенд и измерение напряжений

Аналоговый фронтенд BMS выполняет мультиплексирование каналов измерения напряжения и преобразование аналоговых сигналов в цифровые. Для литий-ионных батарей требуется измерять напряжение каждой ячейки с точностью не хуже ±10 мВ, поскольку разница в 50 мВ между ячейками уже приводит к заметной потере ёмкости. Современные AFE-микросхемы поддерживают от 6 до 16 последовательных ячеек на канал и каскадируются для работы с батареями до 1000 В.

Точность измерения напряжения определяет качество балансировки и точность определения SOC. При использовании 16-битного АЦП с опорным напряжением 5 В разрешение составляет 76 мкВ, что достаточно для любых практических задач. Температурная компенсация измерений обязательна, поскольку опорное напряжение и коэффициент усиления меняются при изменении температуры.

Алгоритмы определения SOC и SOH

Состояние заряда (State of Charge, SOC) определяется двумя основными методами: интеграцией тока (кулоновский счётчик) и оценкой по напряжению покоя. Интеграция тока накапливает погрешность из-за саморазряда и неточности измерения тока, поэтому применяется фильтр Кальмана, который объединяет оба метода и выдаёт оптимальную оценку SOC. Точность определения SOC в современных BMS достигает 3–5 %.

Состояние здоровья (State of Health, SOH) показывает остаточную ёмкость батареи относительно первоначальной. SOH вычисляется по изменению внутреннего сопротивления, снижению ёмкости при полном цикле и скорости саморазряда. Для свинцово-кислотных батарей SOH коррелирует с плотностью электролита: у полностью заряженной ячейки удельный вес составляет 1,265, а при 0 % DOD падает до 1,13 или ниже.

Балансировка ячеек: пассивная и активная

Пассивная балансировка рассеивает избыточную энергию перезаряженных ячеек на резисторах. Это простой и дешёвый метод, но он выделяет тепло и работает только при заряде. Ток пассивной балансировки обычно составляет 50–200 мА, что достаточно для батарей малой и средней ёмкости.

Активная балансировка перераспределяет энергию между ячейками через индуктивные или ёмкостные преобразователи. Эффективность активной балансировки достигает 90 %, а ток может составлять 1–5 А. Это позволяет балансировать батареи большой ёмкости и сокращает время выравнивания. Стоимость активной балансировки выше из-за дополнительных преобразователей и сложных алгоритмов управления.

Силовые ключи и защита

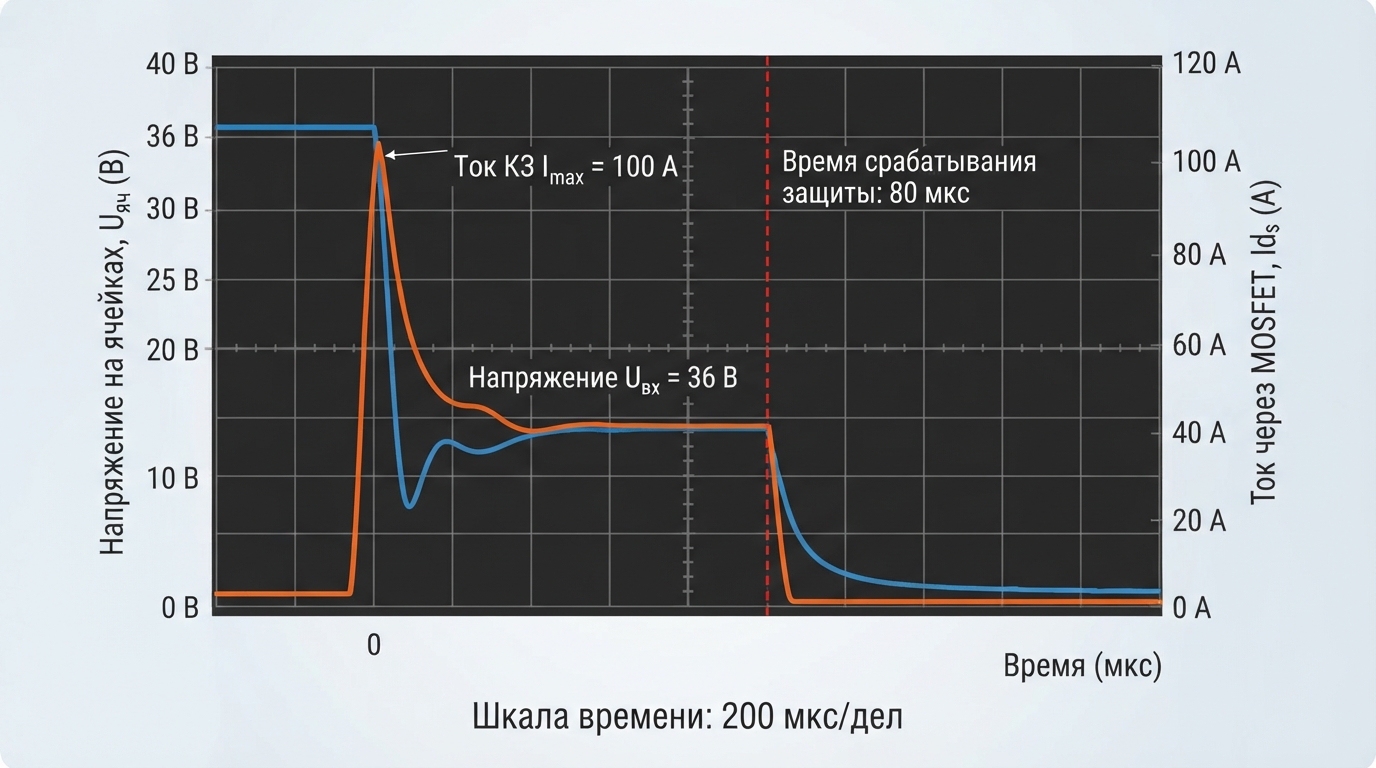

Силовые MOSFET-ключи BMS отключают батарею при перегрузке по току, коротком замыкании, перегреве или выходе напряжения за допустимые пределы. Для батарей напряжением до 100 В используются N-канальные MOSFET в нижнем плече, для высоковольтных систем применяются твердотельные реле или контакторы. Время реакции защиты должно быть менее 100 мкс при коротком замыкании.

Температурная защита использует NTC-термисторы, размещённые на ячейках и силовых ключах. При превышении пороговой температуры (обычно 60–70 °C для литий-ионных ячеек) BMS отключает заряд или снижает ток. Для свинцово-кислотных батарей температура электролита не должна превышать 45 °C при зарядке, а при 60 °C начинается разрушение электродов.

Интерфейсы связи и протоколы

BMS обменивается данными с внешними системами через интерфейсы CAN, SPI, I2C, UART или беспроводные протоколы. Для электромобилей стандартом является CAN-шина с протоколом, определённым производителем. Промышленные BMS часто поддерживают Modbus RTU/TCP для интеграции в SCADA-системы. Беспроводные BMS на основе Bluetooth Low Energy применяются в портативных устройствах для мониторинга с мобильного приложения.

Скорость передачи данных определяется количеством измеряемых параметров и частотой обновления. Для батареи из 100 ячеек при опросе каждые 100 мс требуется пропускная способность не менее 100 кбит/с. Протоколы связи должны обеспечивать целостность данных через контрольные суммы и, при необходимости, шифрование.

Что входит в услугу разработки BMS?

Студия выполняет полный цикл разработки Battery Management Systems — от анализа требований до передачи документации для серийного производства. Каждый проект уникален, но базовый состав работ включает следующие позиции:

• Анализ технического задания и выбор архитектуры BMS: количество ячеек, топология (централизованная, распределённая, модульная), тип балансировки, интерфейсы связи.
• Разработка принципиальной схемы с выбором AFE, микроконтроллера, силовых ключей, датчиков тока и температуры, источников питания.
• Проектирование печатной платы с учётом требований EMC, теплоотвода, гальванической развязки и механических ограничений корпуса.
• Разработка встроенного программного обеспечения: драйверы AFE, алгоритмы SOC/SOH, балансировка, защита, коммуникационные протоколы, самодиагностика.

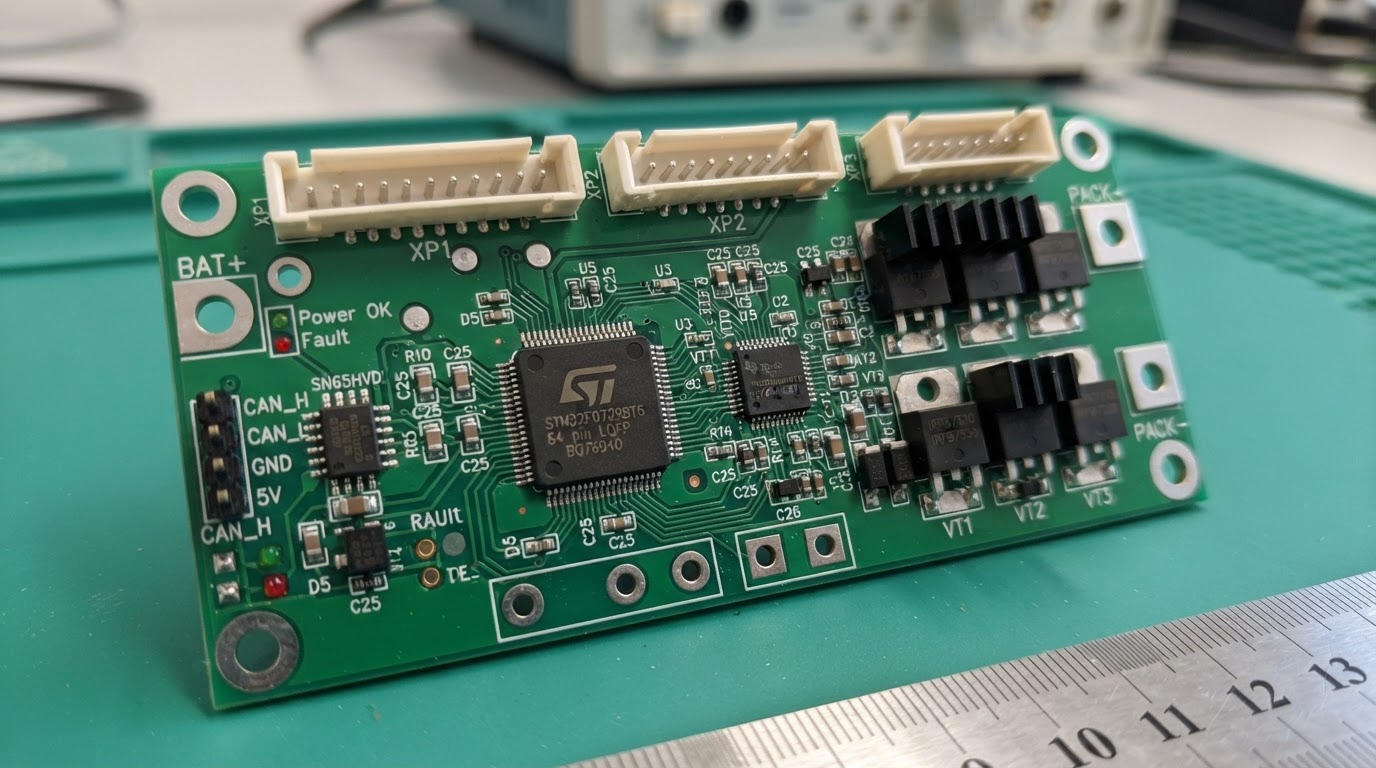

• Прототипирование и тестирование: изготовление опытных образцов, проверка электрических параметров, испытания на вибростенде и в климатической камере.
• Подготовка к сертификации: документация для UL, CE, ISO, проведение предварительных испытаний на соответствие стандартам безопасности.
• Подготовка к производству: Gerber-файлы, BOM с альтернативными компонентами, сборочные чертежи, технологические инструкции, тестовые стенды.

На выходе заказчик получает не просто схему, а полный пакет конструкторской документации: принципиальную схему в формате исходного САПР, Gerber-файлы печатной платы, исходный код прошивки с комментариями, отчёты об испытаниях, инструкции по производству и тестированию.

План работ и этапы

Разработка BMS проходит по отработанной методологии с контрольными точками и промежуточными результатами. Типовой проект занимает от 12 до 24 недель в зависимости от сложности.

Каждый этап завершается передачей результатов заказчику и согласованием перед переходом к следующему. Контрольные точки позволяют вносить изменения без потери темпа проекта.

Сколько это стоит?

Стоимость разработки BMS определяется сложностью системы и объёмом работ. По данным анализа стоимости решений, разработка BMS включает затраты на компоненты, проектирование, сертификацию и производство.

Компоненты BMS — микроконтроллеры, датчики напряжения и температуры, системы связи и силовые элементы — стоят от 1 до 50 долларов в зависимости от качества и функциональности. Высококачественные микроконтроллеры с расширенными функциями защиты находятся в верхней части диапазона.

Разработка — проектирование схем, программирование и тестирование — составляет от 10 000 до 100 000 долларов в зависимости от сложности системы и требований к функциональности. Использование готовых платформ и модулей может существенно сократить время и затраты на разработку.

Сертификация для соответствия стандартам UL, CE и ISO добавляет от 5 000 до 50 000 долларов к общим затратам. Процесс включает тестирование и документирование, что требует времени и ресурсов.

Производство при массовом выпуске снижает стоимость до 5–10 долларов за единицу, при малых объёмах достигает 50 долларов. Оптимизация производственных процессов, автоматизация и выбор более дешёвых материалов помогают снизить затраты.

Варианты сотрудничества

Факторы, влияющие на стоимость: количество ячеек, диапазон напряжений, требования к точности измерений, тип балансировки (пассивная дешевле, активная дороже), необходимость гальванической развязки, требования к функциональной безопасности (ISO 26262 для автомобилей).

Почему выбирают нас?

Студия сочетает глубокую инженерную экспертизу в области силовой электроники и встраиваемых систем с отработанными процессами разработки. Заказчики получают не просто исполнителя, а технологического партнёра, который берёт на себя ответственность за результат.

• Полный цикл в одной команде: схемотехники, трассировщики PCB, программисты встраиваемого ПО и инженеры-испытатели работают над проектом совместно, что исключает потери при передаче задач.
• Опыт с разными электрохимиями: студия разрабатывала BMS для литий-ионных, LiFePO4, свинцово-кислотных AGM и гелевых батарей, что позволяет выбрать оптимальную архитектуру под конкретную задачу.
• Точность измерений: используем AFE с разрешением 16 бит и температурной компенсацией, обеспечивая погрешность измерения напряжения ±10 мВ.
• Документация для сертификации: готовим полный пакет документов для UL, CE, ISO, включая отчёты об испытаниях и анализ рисков.

Сравнение: студия vs самостоятельная разработка vs готовые модули

Готовые модули BMS подходят для прототипирования и мелких серий, но не решают задачи кастомизации, интеграции с системой заказчика и сертификации конечного продукта. Студия разрабатывает BMS, которая точно соответствует требованиям конкретного применения.

Примеры наших работ

BMS для промышленного накопителя энергии 48 В

Задача: разработать BMS для LiFePO4-батареи 16S ёмкостью 200 Ач для резервного питания телекоммуникационного оборудования.

Решение: выбрана централизованная архитектура на AFE с 16 каналами измерения, пассивная балансировка током 200 мА, защита на MOSFET 100 В, интерфейс CAN с протоколом, совместимым с системой мониторинга заказчика. Реализован фильтр Кальмана для определения SOC с точностью 3 %.

Результат: система обеспечила работу накопителя в течение 8 000 часов без отказов, точность SOC 3 %, время реакции защиты 80 мкс при коротком замыкании.

BMS для электроинструмента 18 В

Задача: создать компактную BMS для литий-ионной батареи 5S ёмкостью 5 Ач с защитой от перегрузки и перегрева.

Решение: использована однокристальная BMS с интегрированным AFE и драйверами MOSFET, пассивная балансировка 50 мА, NTC-термисторы на каждой ячейке. Размер платы — 45 × 25 мм.

Результат: серийное производство 10 000 единиц, стоимость компонентов BMS — 4,5 доллара, наработка на отказ — 50 000 часов.

Модернизация BMS для свинцово-кислотной батареи ИБП

Задача: заменить устаревшую систему контроля на современную BMS с мониторингом SOC и температурной компенсацией заряда для AGM-батареи 12 В 100 Ач.

Решение: разработан модуль на базе микроконтроллера с измерением напряжения, тока и температуры, алгоритм температурной компенсации 3–5 мВ/°C на элемент, интерфейс Modbus RTU для интеграции в SCADA.

Результат: срок службы батареи увеличен с 3 до 6 лет, предотвращена сульфатация за счёт оптимального режима заряда, интеграция с системой мониторинга выполнена за 2 недели.

Типичные ошибки при разработке BMS и как их избежать

Недостаточная точность измерения напряжения

Ошибка в измерении напряжения на 50 мВ приводит к преждевременному отключению заряда или недозаряду ячеек. Студия использует AFE с 16-битным АЦП и температурной компенсацией, обеспечивая точность ±10 мВ. Калибровка каждого канала выполняется на этапе производства с записью поправочных коэффициентов в энергонезависимую память.

Отсутствие температурной компенсации заряда

Для свинцово-кислотных батарей оптимальное напряжение заряда зависит от температуры окружающей среды: при повышении температуры напряжение следует снижать примерно на 3–5 мВ на градус Цельсия на элемент. Игнорирование этого фактора приводит к перезаряду летом и недозаряду зимой. BMS студии всегда включает температурную компенсацию с настраиваемыми коэффициентами.

Неправильный выбор типа балансировки

Пассивная балансировка током 50 мА не справляется с батареей ёмкостью 200 Ач, где разброс ячеек создаёт дисбаланс в несколько ампер-часов. Студия рассчитывает необходимый ток балансировки на этапе анализа ТЗ и предлагает активную балансировку при несоответствии пассивной.

Игнорирование требований EMC

Силовые ключи BMS при коммутации создают электромагнитные помехи, которые влияют на точность измерений и работу соседних устройств. Студия проектирует печатную плату с учётом требований EMC: разделение аналоговых и силовых цепей, экранирование, фильтры на входах измерений.

Недостаточное тестирование защитных функций

BMS должна гарантированно отключать батарею при коротком замыкании, перегреве и перезаряде. Студия проводит испытания каждой защитной функции с записью осциллограмм и проверкой времени срабатывания. Для критических применений выполняется анализ FMEA и тестирование на отказ.

Соответствие стандартам и качество

Разработка BMS ведётся с учётом международных стандартов безопасности и электромагнитной совместимости. Основные стандарты, применимые к BMS:

• UL 2054 — стандарт безопасности для бытовых и коммерческих батарей, включает требования к защите от перезаряда, переразряда и короткого замыкания.
• IEC 62619 — требования безопасности для промышленных литий-ионных батарей, включая функциональную безопасность BMS.
• ISO 26262 — функциональная безопасность автомобильных систем, определяет уровни ASIL для BMS электромобилей.
• CE — соответствие европейским директивам по электромагнитной совместимости и низковольтному оборудованию.

Студия проводит предварительные испытания на соответствие этим стандартам: климатические испытания в диапазоне от −40 до +85 °C, вибрационные испытания, проверку электромагнитной совместимости. Отчёты об испытаниях передаются заказчику для использования при сертификации.

Часто задаваемые вопросы

Как выбрать подходящую батарею для системы BMS?

Выбор батареи зависит от требований к ёмкости, напряжению и типу применения. Для систем резервного питания часто выбирают AGM или гелевые батареи, которые обеспечивают долговечность и надёжность. Для портативных устройств и электротранспорта предпочтительны литий-ионные батареи с высокой плотностью энергии. Студия помогает определить оптимальный тип электрохимии на этапе анализа технического задания.

Какие типичные проблемы возникают при использовании BMS?

Наиболее распространённые проблемы включают сульфатацию свинцово-кислотных батарей, недозарядку и перегрев. Эти проблемы приводят к снижению ёмкости и срока службы батарей. BMS с правильно настроенными алгоритмами заряда и температурной компенсацией предотвращает большинство этих проблем.

Как BMS предотвращает перегрев батарей?

BMS использует датчики температуры для мониторинга состояния батарей и отключает зарядку или разрядку при превышении заданных температурных порогов. Для литий-ионных ячеек порог обычно составляет 60–70 °C, для свинцово-кислотных — 45 °C при зарядке. Это предотвращает тепловой разгон и разрушение электродов.

Как BMS управляет состоянием заряда (SOC) батарей?

BMS использует алгоритмы, такие как фильтр Кальмана или интеграцию тока, для точного определения SOC. Фильтр Кальмана объединяет данные кулоновского счётчика и оценку по напряжению покоя, обеспечивая точность 3–5 %. Это позволяет эффективно управлять зарядкой и разрядкой батарей и прогнозировать остаточное время работы.

Как BMS влияет на срок службы батарей?

Правильно настроенная система BMS значительно увеличивает срок службы батарей, предотвращая перезарядку и недозарядку, контролируя циклы разряда и зарядки. Для свинцово-кислотных батарей BMS с температурной компенсацией и контролем глубины разряда увеличивает срок службы с 3 до 6–8 лет.

Какие сертификаты важны для BMS?

Важны сертификаты CE, UL и ISO, которые подтверждают безопасность и качество системы. Для автомобильных применений обязателен ISO 26262, для промышленных — IEC 62619. Эти сертификаты обеспечивают соответствие международным стандартам и допуск на рынки.

Какова стоимость систем BMS?

Стоимость систем BMS варьируется в зависимости от сложности и функциональности. Простые системы могут стоить от 50 до 200 долларов, более сложные решения достигают 1 000 долларов и выше. Стоимость разработки под ключ составляет от 10 000 до 100 000 долларов.

Итоги

Battery Management Systems (BMS) — это неотъемлемый компонент любой современной аккумуляторной системы, обеспечивающий безопасность, долговечность и эффективность.

• BMS контролирует напряжение каждой ячейки, ток и температуру, предотвращая перезаряд, глубокий разряд и перегрев.
• Балансировка ячеек увеличивает полезную ёмкость батареи на 10–15 % и продлевает срок службы.
• Точность определения SOC с помощью фильтра Кальмана достигает 3–5 %.
• Стоимость разработки BMS под ключ составляет 10 000–100 000 долларов, срок — 12–24 недели.
• Студия выполняет полный цикл: схемотехника, PCB, прошивка, прототипирование, тестирование, подготовка к сертификации.
• Готовые модули BMS подходят для прототипирования, но не решают задачи кастомизации и сертификации.
• Правильно спроектированная BMS увеличивает срок службы свинцово-кислотных батарей с 3 до 6–8 лет.
