3D-моделирование и механический инжиниринг — это фундамент для создания электронных корпусов, несущих конструкций, теплоотводов и прецизионных механических узлов, которые интегрируются с печатными платами и встраиваемой электроникой. Студия выполняет полный цикл: от концептуальной геометрии и прочностного анализа до выпуска конструкторской документации (КД) и подготовки к серийному производству. Инженеры работают в связке с разработчиками электроники, чтобы корпус, крепёж, вентиляция и экранирование соответствовали реальным условиям эксплуатации. Результат — изделие, которое не только собирается без конфликтов, но и выдерживает вибрацию, нагрев и механические нагрузки.

Главное

• 3D-моделирование сокращает цикл разработки на 30–50% за счёт раннего выявления геометрических конфликтов и ошибок сборки до запуска в производство.
• Механический инжиниринг обеспечивает связку электроники с корпусом: проектируются посадочные места под платы, разъёмы, индикаторы, радиаторы и уплотнения.
• Прочностной анализ методом конечных элементов позволяет проверить конструкцию на статические, динамические и тепловые нагрузки без дорогостоящих натурных прототипов.
• Студия передаёт заказчику полный пакет данных: 3D-модели, чертежи, спецификации, файлы для ЧПУ и 3D-печати, отчёты по анализу.

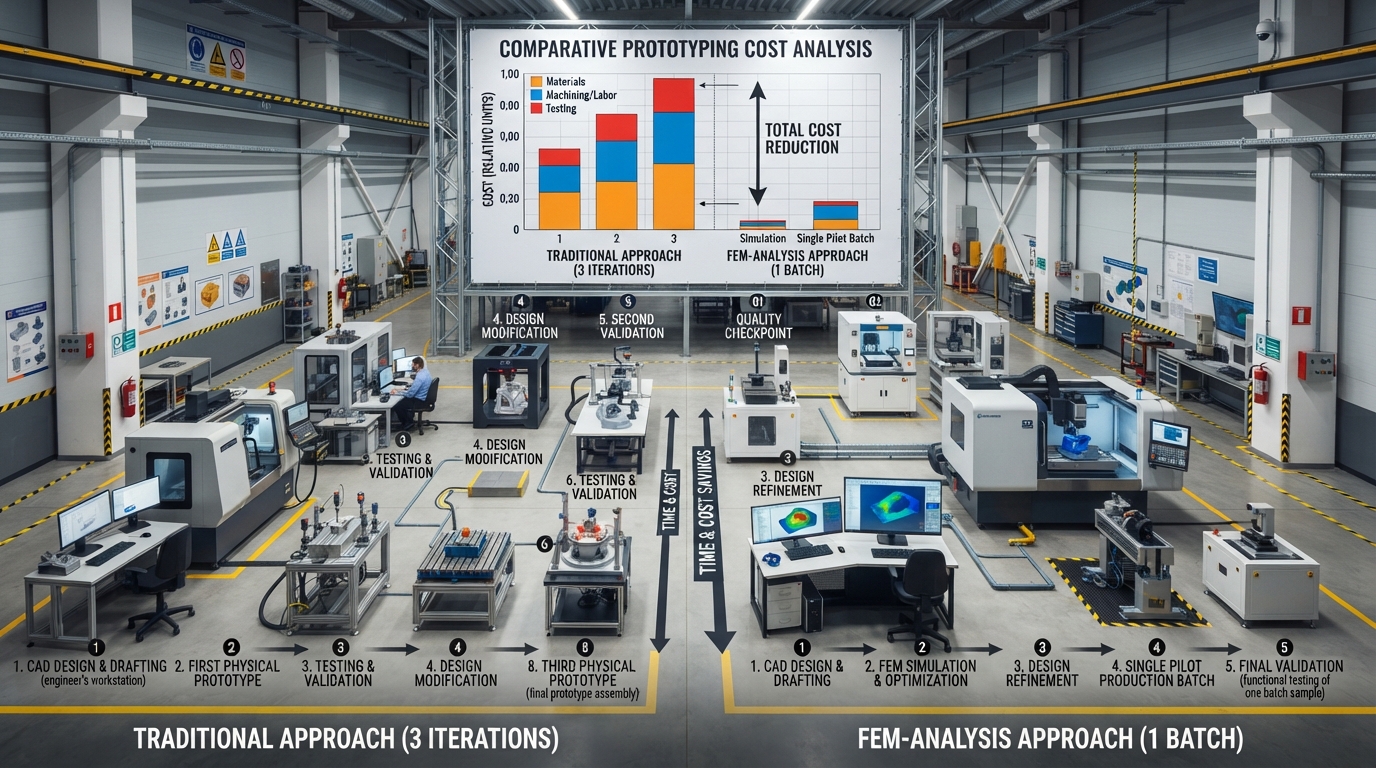

• Виртуальные испытания сокращают затраты на прототипирование на 40–60% по сравнению с традиционным подходом «изготовил — сломал — переделал».
• Интеграция механики и электроники в единой CAD-среде исключает несоответствия между платой и корпусом, которые чаще всего всплывают на этапе сборки.

Что такое 3D-моделирование и механический инжиниринг?

3D-моделирование и механический инжиниринг — это процесс создания цифровых трёхмерных моделей деталей и узлов с последующим анализом их поведения под нагрузкой, тепловым воздействием и в составе сборочной единицы. Для разработчиков электроники эта дисциплина определяет, насколько удобно плата встанет в корпус, как будет отводиться тепло от силовых компонентов и выдержит ли изделие падение или вибрацию. Механический инжиниринг в контексте электроники охватывает корпуса приборов, кронштейны, экраны, лицевые панели, элементы крепежа и подвижные механизмы.

Определение и границы дисциплины

Механический инжиниринг в электронике связывает три области: геометрическое проектирование, материаловедение и производственные технологии. Инженер создаёт не просто «красивую форму», а конструкцию, которую можно изготовить литьём под давлением, фрезеровкой, гибкой листового металла или аддитивными методами. Цифровая модель становится единым источником данных: из неё получают чертежи, управляющие программы для станков с ЧПУ, файлы для 3D-печати и данные для контроля качества.

Зачем это нужно при разработке электронных устройств

Электронное устройство всегда существует в материальном корпусе, и именно механика определяет его эксплуатационную надёжность. Непродуманная конструкция приводит к перегреву компонентов, разрушению паяных соединений при вибрации, попаданию пыли и влаги, неудобству обслуживания. 3D-моделирование позволяет на ранней стадии совместить плату, разъёмы, кабели, крепёж и уплотнители в одной виртуальной сборке и проверить собираемость до того, как будет заказана первая партия деталей.

Где применяется механический инжиниринг

• Корпуса контроллеров, датчиков и IoT-устройств с учётом степени защиты IP.
• Стойки и шасси для промышленной электроники, телекоммуникационного оборудования.
• Кронштейны и тепловые интерфейсы для силовой электроники, источников питания.
• Подвижные узлы: защёлки, направляющие, петли, механизмы фиксации.
• Экранирующие кожухи и прокладки для снижения электромагнитных помех.

Как работает процесс 3D-моделирования и механического анализа?

Процесс строится по принципу последовательного уточнения: от грубой концептуальной геометрии к детализированной модели, пригодной для производства. На каждом этапе выполняется проверка: геометрическая собираемость, прочность, тепловой режим, технологичность изготовления. Инженер работает в параметрической CAD-среде, где изменение одного размера автоматически перестраивает зависимые элементы, что критично при итерационной разработке.

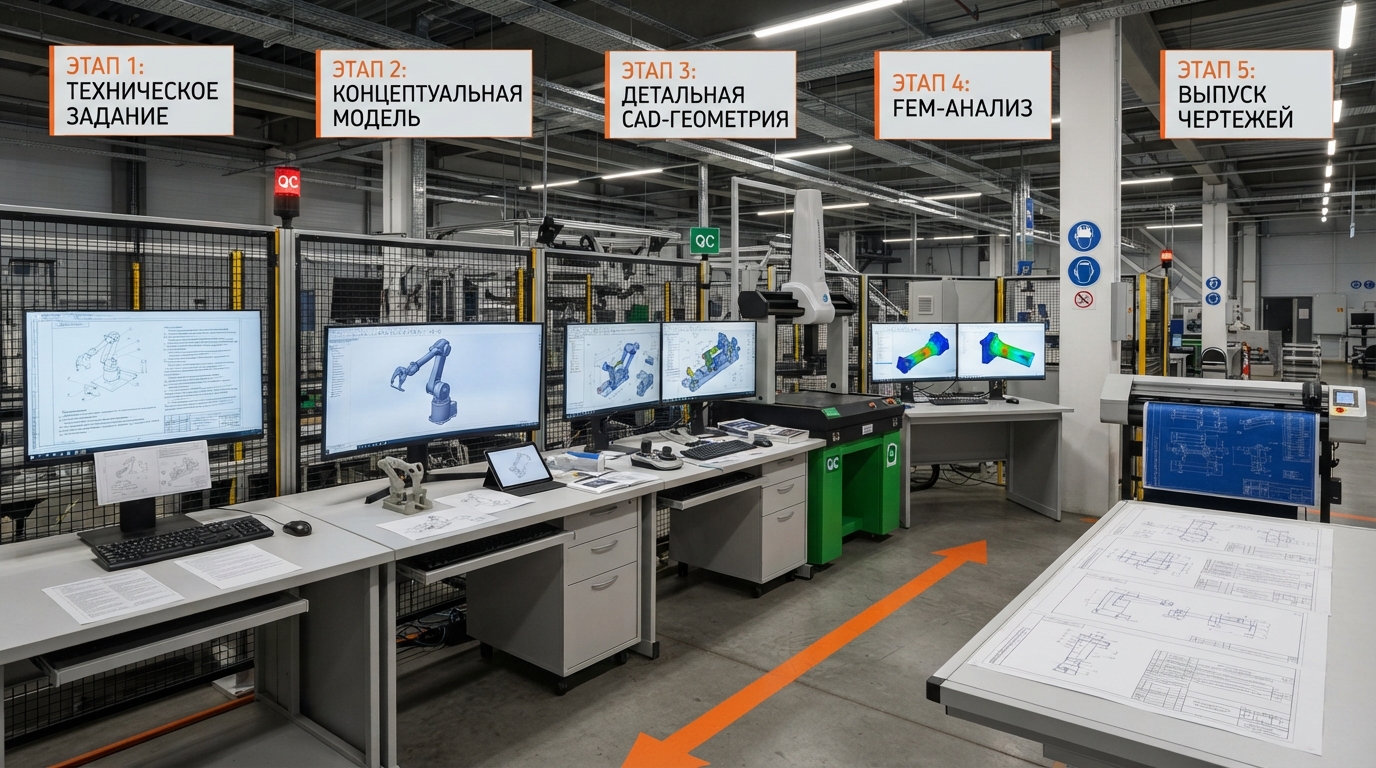

Основные этапы создания 3D-модели

Первый этап — концептуальное проектирование, на котором определяется общая компоновка: габариты, расположение плат, разъёмов, органов управления. Второй этап — детальное моделирование: создаются твердотельные модели каждой детали с точными размерами, допусками, резьбами, уклонами для литья. Третий этап — анализ и верификация: методом конечных элементов проверяются напряжения, деформации, собственные частоты. Четвёртый этап — подготовка документации: чертежи по ЕСКД или ISO, спецификации, файлы для производства.

Параметрическое моделирование и его преимущества

Параметрическое моделирование связывает геометрию с набором управляющих размеров и формул. Если инженер меняет толщину стенки корпуса, все зависимые элементы — рёбра жёсткости, посадочные места, сопряжения — перестраиваются автоматически. Такой подход сокращает время внесения изменений на 50–70% по сравнению с прямым редактированием геометрии. Для электронных устройств параметризация особенно полезна при создании семейств корпусов одного типоразмера с разной высотой или количеством слотов под платы.

Инструменты для 3D-моделирования

Наиболее распространённые программные комплексы — SolidWorks, Autodesk Inventor и CATIA. SolidWorks обеспечивает интуитивную среду для твердотельного моделирования и встроенные модули анализа. Autodesk Inventor силён в работе с листовым металлом и сварными конструкциями. CATIA применяется в авиации и автомобилестроении для сложных поверхностей и больших сборок. Для теплового и прочностного анализа используются ANSYS, COMSOL и Actran, которые реализуют метод конечных элементов с удобными интерфейсами задания параметров и визуализации результатов.

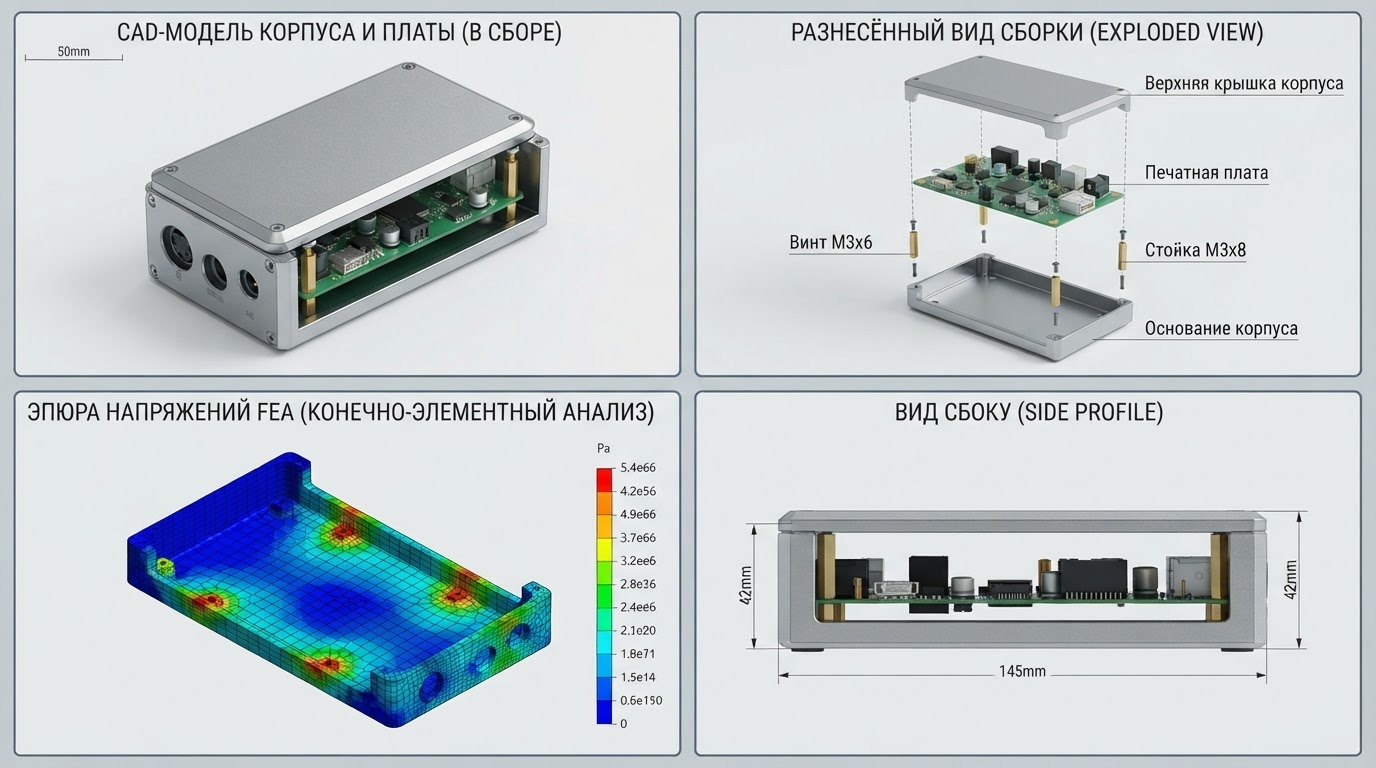

Связь с электроникой: совмещение платы и корпуса

Ключевая задача механического инженера в проектах электроники — интеграция печатной платы в корпус. Из файла платы, экспортированного из Altium Designer или KiCad в формате STEP, берётся точная геометрия: контур, посадочные отверстия, высотные профили компонентов. Эта модель накладывается на корпус, и проверяются зазоры, доступ к разъёмам, совпадение отверстий под крепёж. Такой подход исключает конфликты, которые при раздельной разработке обнаруживаются только на этапе сборки опытного образца.

Что входит в услугу студии?

Студия выполняет механическую часть проекта как самостоятельную работу или в связке с разработкой электроники. Заказчик получает не только модели, но и подтверждение работоспособности конструкции: отчёты по прочности, теплу, собираемости. В услугу входит полный цикл от технического задания до передачи производственных файлов.

• Концептуальное проектирование: эскизная компоновка, выбор конструктивной схемы, предварительные габариты, обсуждение вариантов с заказчиком.
• Создание 3D-моделей деталей и сборок в параметрической CAD-среде с учётом технологии изготовления.
• Прочностной анализ методом конечных элементов: статические нагрузки, вибрация, ударные воздействия, оценка запаса прочности.
• Тепловой анализ: распределение температур от греющихся компонентов, проверка эффективности радиаторов и вентиляционных каналов.
• Проектирование крепежа и сопряжений: резьбовые соединения, защёлки, направляющие, уплотнительные элементы.
• Подготовка конструкторской документации: чертежи деталей, сборочные чертежи, спецификации, ведомости покупных изделий.
• Передача производственных файлов: STEP, IGES, DXF для лазерной резки, STL для 3D-печати, управляющие программы для ЧПУ.

На выходе клиент получает полный пакет данных, достаточный для заказа деталей у любого производителя: 3D-модели в нейтральных форматах, чертежи с допусками, спецификации материалов, отчёты по анализу и рекомендации по технологии изготовления.

План работ и этапы

Работа строится по этапам с чёткими промежуточными результатами. Каждый этап завершается согласованием с заказчиком, что исключает накопление ошибок и неожиданные переделки в конце проекта. Сроки зависят от сложности изделия: простой корпус датчика — от двух недель, комплексный прибор с подвижными узлами — от двух месяцев.

Какие данные нужны от заказчика

Для старта необходимо техническое задание с описанием функций устройства, условий эксплуатации, требуемых габаритов и степени защиты. Если есть электронная часть — файл печатной платы в формате STEP или IDF, перечень компонентов с высотными профилями, расположение разъёмов и индикаторов. Полезны референсы на похожие изделия, фотографии места установки, требования по материалам и цвету. Чем полнее исходные данные, тем точнее первая итерация и меньше циклов согласования.

Сколько это стоит?

Стоимость зависит от сложности геометрии, количества деталей в сборке, необходимости инженерного анализа и требований к документации. Почасовая ставка на 3D-моделирование и механический инжиниринг составляет от 50 до 150 долларов в час в зависимости от квалификации инженера и сложности задач. Полные проекты корпусов и механических узлов обычно лежат в диапазоне от 1000 до 10000 долларов.

Факторы, влияющие на стоимость

• Сложность геометрии: простой корпус из двух половин дешевле, чем изделие с подвижными узлами, защёлками, направляющими.
• Количество деталей в сборке: каждая дополнительная деталь добавляет работу по моделированию, чертежам и проверке сопряжений.
• Требования к анализу: прочностной и тепловой FEM-анализ увеличивает трудоёмкость, но даёт уверенность в работоспособности конструкции.
• Материал и технология изготовления: литьё под давлением требует уклонов и рёбер жёсткости, листовой металл — развёрток, 3D-печать — учёта ограничений по свесам.
• Требования к документации: оформление по ЕСКД с полным комплектом чертежей дороже, чем передача нейтральных 3D-моделей.

Способы оптимизации бюджета

Применение стандартных покупных компонентов — крепежа, уплотнений, ножек, защёлок — снижает стоимость разработки и производства. Использование методов быстрого прототипирования, таких как 3D-печать, позволяет проверить эргономику и собираемость до заказа дорогой оснастки. Внедрение автоматизированных систем проектирования и шаблонов для типовых узлов сокращает время на рутинные операции. Аутсорсинг отдельных этапов — например, только FEM-анализа или только оформления чертежей — помогает сфокусировать бюджет на критичных задачах.

Почему выбирают нас

Студия работает на стыке механики и электроники, поэтому конструкция сразу проектируется с учётом платы, разъёмов, тепловыделения и электромагнитной совместимости. Инженеры не просто рисуют геометрию, а проверяют её расчётом и готовят к конкретной технологии производства. Заказчик получает не абстрактную модель, а изделие, которое можно изготовить и собрать.

Подтверждённые результаты

Использование 3D-моделирования и механического инжиниринга в проектах студии сокращает время разработки продукта на 30–50% за счёт раннего выявления конфликтов и параллельной работы над электроникой и корпусом. Виртуальные испытания снижают затраты на прототипирование на 40–60%, поскольку отпадает необходимость в нескольких итерациях физических образцов для проверки прочности и теплового режима. Визуализация проектов в трёхмерном формате повышает удовлетворённость клиентов на 20–30% за счёт понятного представления будущего изделия до запуска в производство.

Примеры наших работ и кейсы

Кейс 1: Корпус промышленного контроллера

Задача — разработать корпус для контроллера управления исполнительными механизмами с установкой на DIN-рейку и степенью защиты IP20. Решение: спроектирован корпус из двух частей с защёлками, посадочными местами под клеммники, вентиляционными каналами над силовыми компонентами. Проведён тепловой анализ, который показал необходимость дополнительных отверстий в верхней части. Результат: сборка без конфликтов с первого раза, температура внутри корпуса на 12°C ниже допустимой.

Кейс 2: Механический узел датчика с подвижным элементом

Задача — разработать поворотный кронштейн для датчика положения с фиксацией угла и защитой от вибрации. Решение: спроектирован узел с храповым механизмом, пружинным фиксатором и резиновым демпфером. Выполнен прочностной анализ на вибрационные нагрузки в диапазоне 10–500 Гц. Результат: отсутствие резонансов в рабочем диапазоне, стабильное положение датчика при вибрации до 5g.

Кейс 3: Шасси для источника питания

Задача — разработать несущее шасси для источника питания мощностью 2 кВт с установкой радиаторов, вентиляторов и силовой платы. Решение: спроектирована конструкция из листового алюминия с гибкой, созданы развёртки для лазерной резки, проверена собираемость с платой. Результат: снижение стоимости изготовления на 35% за счёт оптимизации раскроя листа и унификации крепежа.

Типичные ошибки и как их избежать

Ошибка 1: Раздельная разработка электроники и корпуса

Когда плата и корпус проектируются разными людьми без обмена 3D-моделями, конфликты неизбежны: отверстия не совпадают, разъёмы упираются в стенку, высокие компоненты мешают закрытию крышки. Студия решает эту проблему через единую CAD-сборку, в которой плата в формате STEP накладывается на корпус, и все несоответствия видны сразу.

Ошибка 2: Игнорирование теплового анализа

Греющиеся компоненты — силовые транзисторы, процессоры, драйверы — без проверки теплового режима приводят к перегреву и отказу устройства. Проектирование радиаторов «на глаз» часто даёт либо избыточный металл, либо недостаточное охлаждение. Студия выполняет тепловой FEM-анализ и подбирает геометрию теплоотвода под реальные мощности рассеяния.

Ошибка 3: Недостаточная детализация для анализа

Ошибки в геометрии — незамкнутые контуры, пересекающиеся тела, слишком мелкие элементы — делают невозможным корректный конечно-элементный анализ. Модель должна быть геометрически чистой и упрощённой до уровня, достаточного для расчёта. Студия готовит модель специально под анализ: убирает несущественную мелочь, строит сетку с контролем качества.

Ошибка 4: Пренебрежение технологичностью

Красивая модель, которую нельзя изготовить, — выброшенные деньги. Литьё требует уклонов, фрезеровка — доступности поверхностей для инструмента, гибка — учёта минимальных радиусов. Студия проектирует сразу под выбранную технологию и согласовывает модель с изготовителем до запуска.

Ошибка 5: Отсутствие проверки собираемости

Даже при правильных размерах детали могут не собираться из-за порядка установки: одна деталь перекрывает доступ к крепежу другой. Проверка последовательности сборки в CAD-среде выявляет такие проблемы на этапе проектирования. Студия выполняет виртуальную сборку с анимацией последовательности установки деталей.

Соответствие стандартам и качество

Конструкторская документация оформляется по ЕСКД или ISO в зависимости от требований заказчика и рынка сбыта. Для изделий, подлежащих обязательной сертификации, документация готовится с учётом требований конкретных стандартов на продукцию. Чертёж — это юридический документ, поэтому допуски, посадки, шероховатости и материал указываются в соответствии с действующими нормами.

Контроль качества моделей

Каждая модель перед передачей проходит проверку: геометрическая целостность — отсутствие ошибок топологии, пересечений, незамкнутых тел; соответствие ТЗ — все размеры и требования выполнены; технологичность — модель изготовима выбранным методом. Для ответственных узлов выполняется верификация FEM-расчёта сходимостью сетки: результаты не должны меняться при измельчении сетки более чем на 5%.

Тестирование на прототипах

Для проверки конструкции изготавливается опытный образец методом 3D-печати или быстрой механической обработки. Прототип проверяется на собираемость с реальной платой, удобство доступа к разъёмам, соответствие габаритов. При необходимости вносятся корректировки в модель, и цикл повторяется. Только после успешной проверки прототипа запускается серийная оснастка.

Часто задаваемые вопросы

Какие программы используются для 3D-моделирования в механическом инжиниринге?

Наиболее популярны SolidWorks, Autodesk Inventor и CATIA. Эти инструменты предлагают мощные функции для создания сложных моделей и анализа механических свойств. Для FEM-анализа применяются ANSYS, COMSOL и Actran. Выбор программы зависит от типа изделия и требований к анализу.

Каковы основные этапы процесса 3D-моделирования?

Процесс включает концептуальное проектирование, создание 3D-модели, анализ методом конечных элементов, подготовку документации для производства. Каждый этап завершается проверкой и согласованием с заказчиком. Такая последовательность исключает накопление ошибок.

Как выбрать подходящие материалы для 3D-моделей?

Выбор материалов зависит от механических свойств: прочности, жёсткости, устойчивости к коррозии. Для деталей под высокими нагрузками выбирают алюминий или сталь. Для корпусов с малой массой — ABS-пластик, поликарбонат, стеклонаполненный полиамид. Материал определяет и технологию изготовления.

Какие типичные проблемы возникают при 3D-моделировании?

Частые проблемы — ошибки в геометрии, недостаточная детализация для анализа, проблемы совместимости файлов между разными CAD-системами. Важно тщательно проверять модели перед анализом. Нейтральные форматы STEP и IGES снижают риски несовместимости.

Как обеспечить точность 3D-моделей?

Для точности используются проверенные методы моделирования и метод конечных элементов (FEM) для анализа. Регулярная верификация и валидация моделей обязательны. Сходимость сетки подтверждает достоверность расчёта.

Какова стоимость услуг 3D-моделирования?

Стоимость варьируется от 50 до 150 долларов за час в зависимости от сложности и квалификации инженера. Полные проекты стоят от 1000 до 10000 долларов. Точная оценка даётся после анализа технического задания.

Как интегрировать 3D-модели в производственный процесс?

Интеграция включает создание технической документации, настройку станков с ЧПУ, использование программного обеспечения для управления производством. Нейтральные форматы STEP и DXF передаются изготовителю. Это минимизирует ошибки и повышает эффективность.

Каковы перспективы развития 3D-моделирования в механическом инжиниринге?

Перспективы включают использование искусственного интеллекта для автоматизации проектирования, улучшение методов симуляции, интеграцию с аддитивным производством. Генеративный дизайн уже сейчас создаёт оптимальные по массе и прочности конструкции, недоступные традиционным методам.

Итоги

3D-моделирование и механический инжиниринг — это обязательный этап разработки электронных устройств, который определяет надёжность, технологичность и внешний вид изделия.

• Полный цикл от концепции до производственных файлов закрывает все потребности проекта в механике.
• FEM-анализ прочности и тепла подтверждает работоспособность конструкции до запуска в производство.
• Интеграция с электроникой исключает конфликты платы и корпуса на этапе проектирования.
• Сокращение сроков на 30–50% и затрат на прототипирование на 40–60% — измеримые результаты применения 3D-моделирования.
• Полный комплект документации по ЕСКД или ISO позволяет заказать детали у любого производителя.
• Прозрачная стоимость от 1000 до 10000 долларов за проект в зависимости от сложности.
• Сопровождение производства гарантирует, что модель будет реализована именно так, как задумано.
