Электрофон комбинированный Вега-119 изготавливался на производственном объединении “Вега” с 1986 года. Это устройство предназначено для высококачественного воспроизведения стерео и моно программ, а также для усиления сигналов и записи на магнитную ленту. В состав электрофона входят электропроигрывающее устройство () G-602С, и усилитель. При покупке электрофон компектовался парой акустических систем или . Для сравнения, модель Вега ЭП-110 стерео также пользовалась популярностью у аудиофилов того времени.
Характеристики Вега-119:
Диапазон воспризводимых звуковых частот от ЭПУ: 31,5 – 18000 Гц
Диапазон воспризводимых звуковых частот от магнитофона: 40 – 14000 Гц
Номинальная выходная мощность на канал: 10 Вт
Максимальная выходная мощность на канал: 20 Вт
Относительный уровень шумов в канале: 46 дБ
Коэффициент нелинейных искажений: 0,7%
Переходное затухание между каналами на частоте 1 кГц: 40 дБ
Чувствительности линейного входа: 10 – 30 В
Входное сопротивление линейного канала: 500 кОм
Потребляемая мощность от электрической сети: 80 Вт
Внешние габаритные размеры (ШхВхГ): 610х210х428 мм
Вес: 20 кг
Цена: 637 руб.
Описание Вега-119

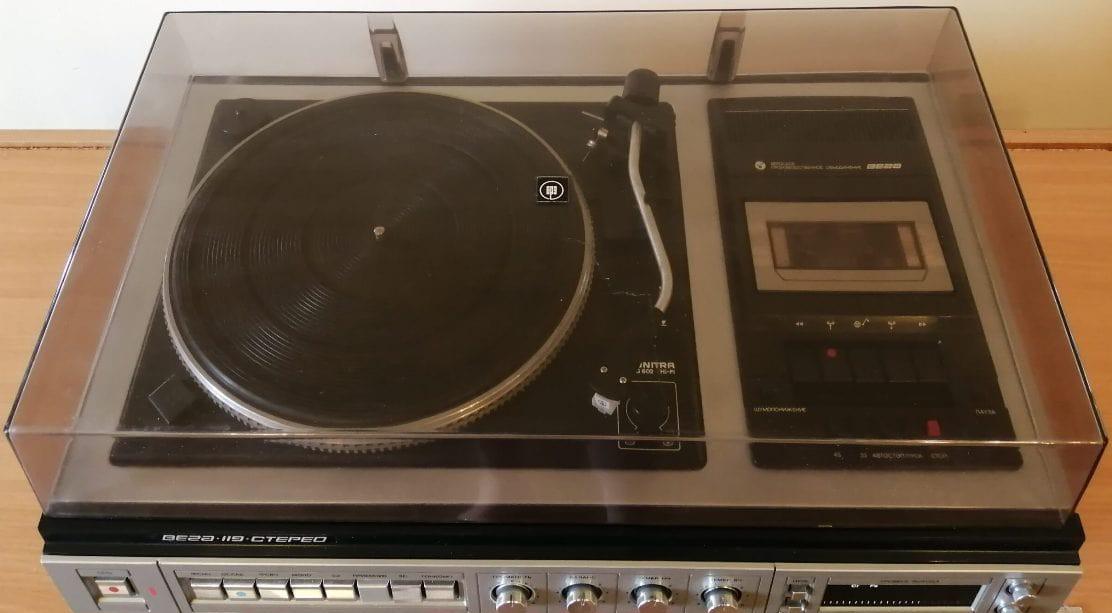

Конструктивно устройство выполнено из трех блоков – электрофона и пары АС. Корпус деревянный, окрашен. Верхняя панель электрофона закрывается прозрачной крышкой из полистирола. Все органы управления выведены на переднюю лицевую панель, а гнезда для подключения заземления и АС расположены на задней панели. В качестве альтернативы можно рассмотреть ВЕГА У-120-стерео Hi-Fi.
Все блоки выполнены на отдельных платах из фольгированного гетинакса.
Принципиальная схема и конструкция состоят из:
- А1 – блок коммутации
- А2 – регуляторы
- А3 – электропроигрывающее устройство
- А4 – выпрямитель
- А5 – микрофонный усилитель
- А6, А7 – усилители мощности
- А8.1 – усилитель записи и воспроизведения
- А8.2 – комбинированый
- А9 – коммутация электропроигрывающего устройство
- А10 – шумопонижение
- А11 – механизм транспортирований магнитной ленты
- А12, А13 – акустические системы
Электрофон имеет систему ШП, поиска фонограмм, фильтры ВЧ и НЧ, отключаемую тонкомпенсацию, временный стоп ЛПМ, электронный счетчик ленты, электронный индикатор уровня записи и воспроизведения, регулятор частоты вращения диска со стробоскопом, компен
