Изготовитель: Рижское производственное объединение ВЭФ им. Ленина. Модель VEF-101, известная также как Кумир 35У-102С-1 — УКУ-210 М.
Назначение: Усилитель первого класса предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ при работе в помещении. Выпускался серийно в 1977-1987 годах. Схема и подробное описание находится в архиве на Яндекс.Диске нашего сайта. Еще.

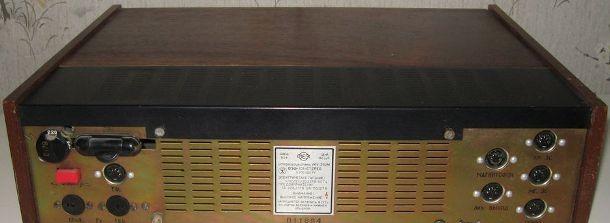

Усилитель ВЭФ-101-стерео (УКУ-210 М): характеристики и описание
Основные технические характеристики ВЭФ-101:
| Диапазон воспроизводимых частот | 40 – 20000 Гц |
| Неравномерность АЧХ в диапазоне 40-20000 Гц | ±5 дБ |
| Чувствительность на входе |
|
| Мощность канала на нагрузку 4 Ом |
|
| Коэффициент гармоник | 1 % |
| Уровень фона | -60 дБ |
| Пределы регулировки стереобаланса | 8 дБ |
| Потребляемая мощность от сети | 75 Вт |
| Размер усилителя (ШхВхГ) | 395х100х300 мм |
| Вес усилителя | 6,5 кг |
Описание ВЭФ-101:

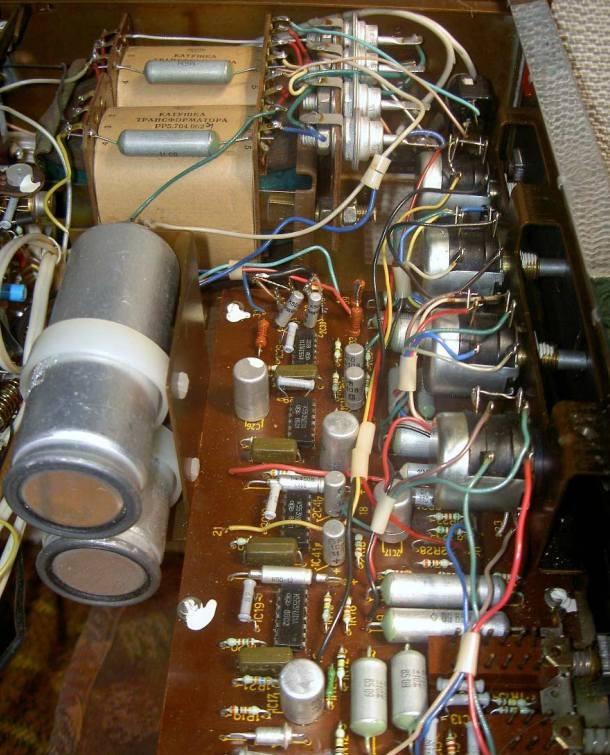

Устройство содержит 24 транзистора, 12 диодов и 6 интегральных микросхем. Усилитель состоит из блока предварительных усилителей мощности и стабилизированного блока питания, размещенных в общем деревянном корпусе. Усилитель имеет устройство защиты транзисторов оконечных каскадов от перегрузок и коротких замыканий. Для сравнения, аналогичный АРКТУР-101-стерео также отличался высокой надежностью и качественным звуком.
Сигналы с входов первых каскадов предварительных усилителей поступают на гнездо линейного выхода и через регулятор громкости на следующие каскады.

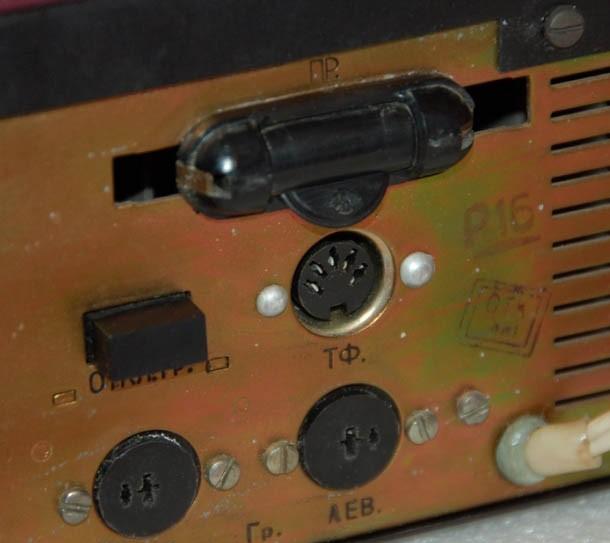

В устройстве предусмотрены: прослушивание программ с помощью громкоговорителей или наушников, подключение низкоомного магнитоэлектрического и высокоомного пьезокерамического звукоснимателя и др. Органы управления и коммутации вынесены на переднюю декоративную панель. Усилитель комплектуется двумя акустическими системами . Для улучшения качества звучания акустики можно модернизировать, например, по методике доработки 35АС-212.
