Как сделать трансформаторный фильтр 220В из НТС-1,6У2

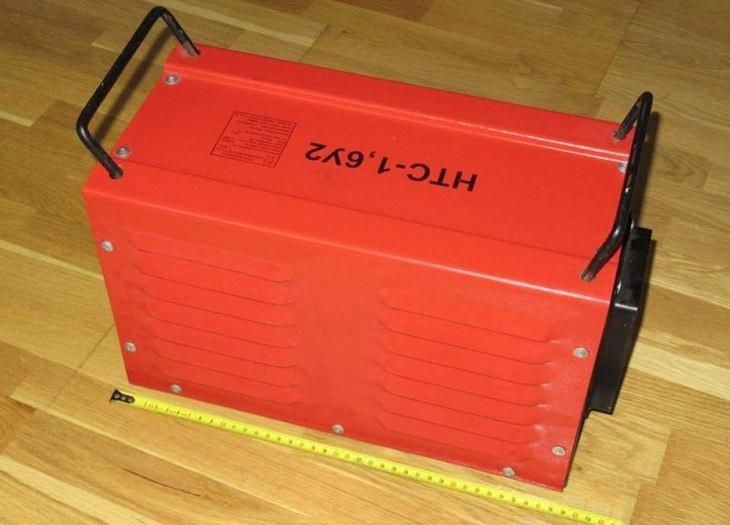

В был подробно изложен принцип, благодаря которому происходит «очистка» электросети при помощи трансформатора. Однако люди по-прежнему задают вопросы по работе таких трансформаторов. Что бы разъяснить ситуацию приводится ещё один пример приспособления готового промышленного трехфазного трансформатора НТС-1,6У2 под работу фильтрующим однофазным трансформатором 230/230 В для питания бытовой радиоаппаратуры. Максимальная мощность нагрузки такого устройства – 550 Вт. Это решение идеально подходит для тех, кто ищет эффективный способ улучшить качество звука, используя проверенные промышленные компоненты.

Особенности переделки трансформатора

Именно приспособления, так как переделка заключена только в пере коммутации и использовании ТОЛЬКО трёх первичных заводских обмоток и, по желанию, удалению вторичных (за ненадобностью). Это позволяет сохранить целостность магнитопровода и не нарушать заводские намотки, что критически важно для сохранения характеристик трансформатора.

Отдельно стоит упомянуть то, что трансформатор придется изъять из железного корпуса, так как благодаря неравномерности внешнего магнитного поля любое железо будет вибрировать и издавать гул. Я использую данный трансформатор для питания источника музыкального сигнала и нескольких усилителей мощности, поэтому тишина важный и необходимый фактор. Отсутствие посторонних шумов позволяет полностью раскрыть потенциал даже самых чувствительных усилителей.

Схема подключения обмоток

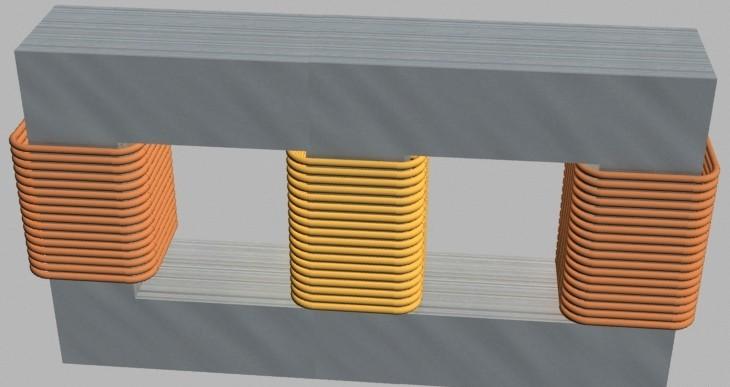

Без корпуса трансформатор представляет собой один из типов трансформаторов уже упомянутых в .

Выделенная желтым цветом обмотка в центре используется как первичная на 220 В или 230 В. Обозначенные коричневым цветом – боковые, подключаются вторичными. Так как магнитный поток разделяется на две части, то напряжение на вторичных катушках будет в два раза ниже, при том, что количество витков на всех трех катушках одинаковое. Поэтому вторичные катушки включаются последовательно, для получения на них 220 или 230 вольт.

У меня напряжение электросети находится на уровне 230-237 В, в зависимости от времени суток. Именно по этой причине пришлось добавить по 40 витков провода диаметром 1,1 мм на всех трех катушках для снижения акустического шума, издаваемого трансформатором под нагрузкой. Пользователям, у которых напряжение в электросети по-прежнему 220 В можно использовать уже имеющиеся количество витков без изменений:

Схема:

Внешний вид:

Заземление и настройка

В устройстве предусмотрена возможность заземления корпуса трансформатора (желтый провод на фото) и средней точки вторичных обмоток (на схеме-перемычка между обмотками). Это позволяет эффективно бороться с наводками и создать идеальный баланс для аудиосистемы.

Прослушивание с заземлением и без таковых не имеет каких-либо заметных отличий.

Автор:
