Наушники ТДС-14-1 «Электроника»: характеристики и описание
Стереофонические от НПО «Феррит», г. Санкт-Петербург. Являются следующей моделью ТДС-14 в линейке профессиональной аппаратуры. Данные устройства предназначены для студийного использования и мониторинга звука, обеспечивая высокую точность воспроизведения благодаря продуманной конструкции.
Технические характеристики ТДС-14-1:

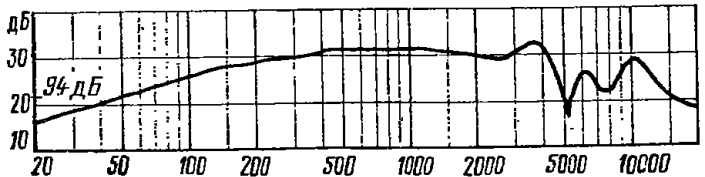

Диапазон воспроизводимых частот: 20 – 20000 Гц
Номинальная мощность: 0,14 мВт
Паспортная мощность: 0,1 Вт
Номинальное сопротивление: 40 Ом
Суммарный коэффициент гармоник в диапазоне 100-8000 Гц: 1%
Обзор ТДС-14-1

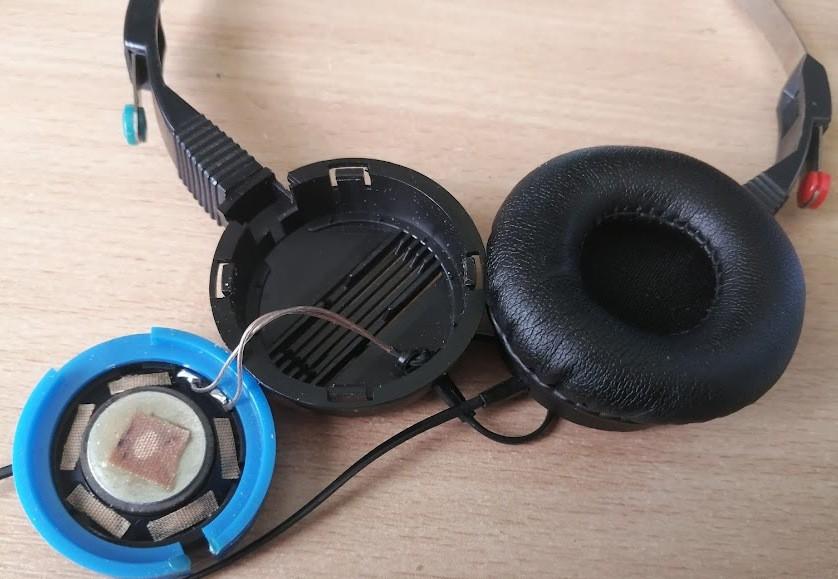

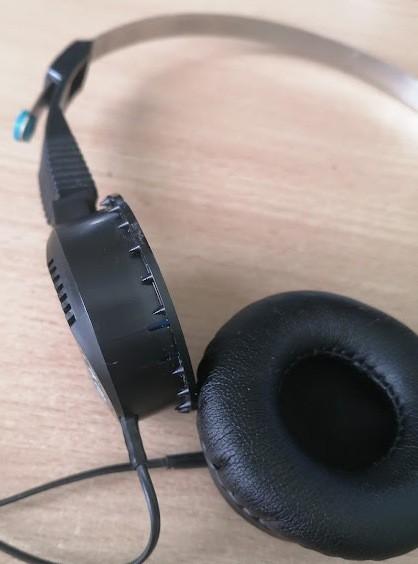

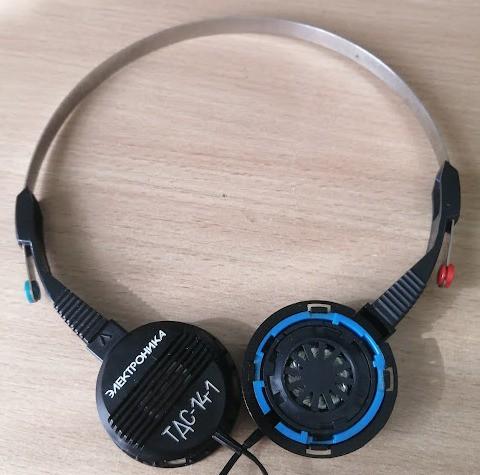

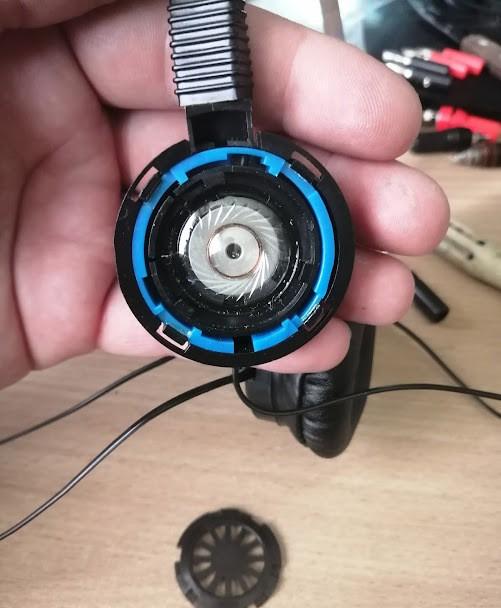

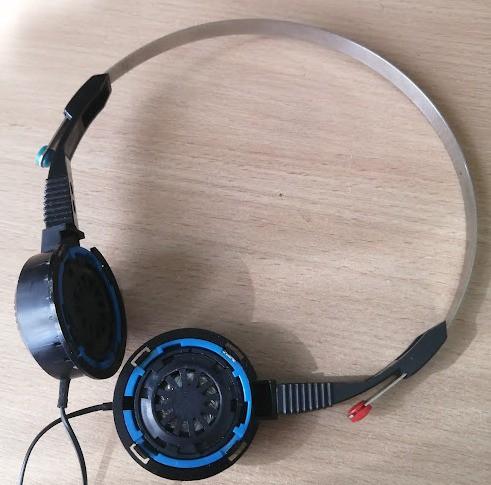

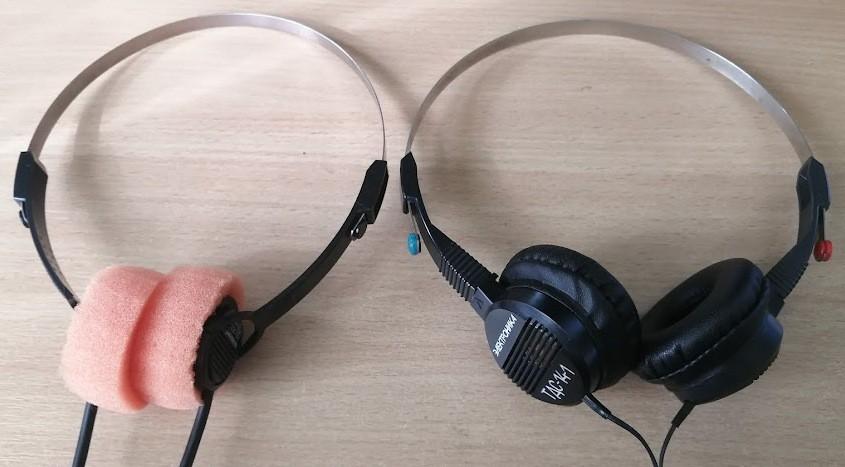

Конструкция наушников включает левый и правый телефоны, держатель с кронштейнами и соединительный шнур. Корпус крепится к металлическому оголовью, снабженному устройством для регулировки длины. Пружинные свойства оголовья обеспечивают необходимую силу прижима телефонов к раковинам ушей слушателя. Левый телефон имеет синюю пометку, правый – красную. Кроме того, сами телефоны вращаются по оси крепления к оголовью, что повышает комфорт при длительном использовании. Излучатель, скорее всего, используется тот же, что и в ТДС-14. Магнит марки 25БА170 диаметром 20 мм и высотой 3,5 мм. Диафрагма изготовлена из пленки поликарбонатной толщиной 20 мкм. Звуковая катушка диаметром 10,3 мм намотана жилой 0,04 мм с общим числом витков 81. Высота звуковой катушки 2 мм.
- звуковая катушка;
- диафрагма;
- магнит;
- верхний фланец;
- керн с нижнем фланцем;
- основание;
- ткань;
- крашка.
Для сравнения, более поздние модели, такие как ТДС-18 «Мираж», предлагают иные решения в области акустического оформления, однако ТДС-14-1 остаются эталоном советской инженерной мысли для своего класса.
