Наушники ТДС-18 «Мираж»: характеристики и описание

ТДС-18 «Мираж» изготавливались на Радиозаводе в г. Кировоград. Предназначены для индивидуального прослушивания музыки от аппаратуры 4 группы сложности. Для сравнения, более поздние модели, такие как ТДС-20 «Электроника», отличались улучшенной акустикой и эргономикой.

Технические характеристики ТДС-18

Диапазон частот: 20 – 20000 Гц

Звуковое давление при мощности 1 мВт на частоте 500 Гц: 94 дБ

Сопротивление: 8 Ом

Суммарный коэффициент гармоник в диапазоне 100-3000 Гц: 1%

Паспортная мощность: 0,5 Вт

Габариты: 195х81х200

Масса без кабеля: 0,2 кг

Конструктивный обзор ТДС-18

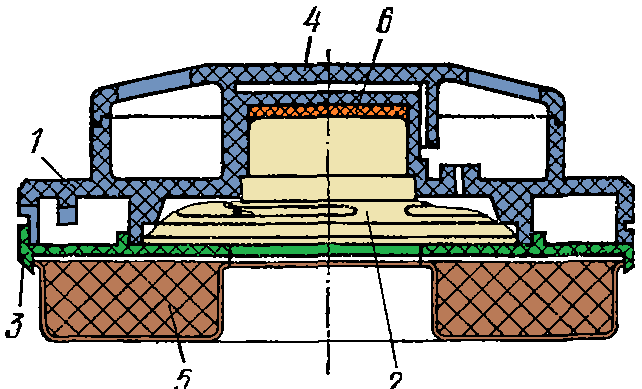

В качестве преобразователя использован громкоговоритель , который помещен в пластмассовый корпус и закрыт перфорированной пластмассовой крышкой, к которой приклеен амбушюр из искусственной кожи прижимного типа. К обоим корпусам телефона крепится двойное оголовье из металлической ленты и эластичной полосы из искусственной кожи. Разъем для подключения выполнен через 3-х контактный джек 6,3 мм. В линейке аналогов они занимают особое место, уступая по эргономике лишь флагманам вроде Grundig V 7200.

1. корпус;
2. головка;
3. решетка;
4. крышка;

5. амбушюр;
6. пенополиуретан;
7. оголовье;

8. кабель с разъемом.
