Производство и сборка электроники (PCB Assembly, SMT) — это комплексный технологический процесс монтажа электронных компонентов на печатную плату с применением автоматизированных линий поверхностного монтажа. Студия выполняет полный цикл: от входного контроля компонентов и нанесения паяльной пасты до автоматической оптической инспекции, рентген-контроля BGA-корпусов и функционального тестирования готовых узлов. Инженерный состав закрывает задачи мелкосерийного и среднесерийного производства с контролем качества по IPC-A-610. В материале разобраны технологии SMT и THT, критерии выбора припойных паст, типы установщиков компонентов, типовые дефекты пайки и порядок расчёта стоимости сборочной партии.

Главное

• Поверхностный монтаж (SMT) обеспечивает плотность размещения компонентов до 0201 и 01005 типоразмеров при точности позиционирования автоматических установщиков 0,025 мм.
• Сквозной монтаж (THT) сохраняет позиции в силовой электронике, разъёмах и устройствах с высокой механической нагрузкой благодаря прочности выводных соединений.
• Автоматическая оптическая инспекция (AOI) выявляет дефекты паяных соединений после оплавления, а рентгеновский контроль (AXI) проверяет скрытые шариковые выводы BGA.
• Студия выполняет сборку партий от 5 до 5000 плат с полным прослеживанием компонентов по дата-кодам и отчётностью по каждому этапу.
• Стоимость монтажа рассчитывается по количеству точек пайки, типу корпусов, числу сторон платы и необходимости программирования.

Что такое производство и сборка электроники?

Производство и сборка электроники объединяет технологические операции по установке электронных компонентов на печатную плату и формированию электрических соединений пайкой. Процесс охватывает подготовку платы, дозирование паяльной пасты, установку компонентов, оплавление или волновую пайку, отмывку и контроль качества. Промышленная сборка выполняется на автоматизированных линиях, где ключевую роль играют установщики SMD-компонентов с числовым программным управлением.

Печатная плата выступает несущим основанием: на ней сформированы контактные площадки и дорожки, к которым припаиваются выводы компонентов. Качество соединения зависит от совместимости финишного покрытия платы, состава припойной пасты, профиля оплавления и точности совмещения компонента с площадкой. Ошибка на любом этапе ведёт к дефектам — от холодных контактов до коротких замыканий.

Технологии монтажа: SMT и THT

Технология поверхностного монтажа (Surface Mount Technology, SMT) предполагает установку компонентов в SMD-корпусах непосредственно на контактные площадки без сверления отверстий. Паяльная паста наносится через трафарет, компоненты устанавливаются автоматическими машинами, затем плата проходит печь оплавления. SMT обеспечивает высокую плотность монтажа, снижение веса, улучшенные электрические характеристики и полную автоматизацию — это делает технологию основной для массового производства.

Технология монтажа в отверстия (Through-Hole Technology, THT) использует выводные компоненты, которые вставляются в металлизированные отверстия и припаиваются волной или селективной пайкой. THT предлагает высокую механическую прочность и надёжность при высоких температурах, что делает её идеальной для силовых разъёмов, трансформаторов и элементов, подвергающихся физическим нагрузкам. SMT и THT дополняют друг друга: смешанный монтаж применяется в источниках питания, промышленных контроллерах и автомобильной электронике.

Для каких устройств применяется

SMT используется в высокоскоростных устройствах высокой плотности, лёгких компактных устройствах и массовом производстве, где требуется высокая степень автоматизации. Типовые области — потребительская электроника, телекоммуникационное оборудование, медицинские приборы, IoT-модули и аэрокосмическая промышленность. THT предпочтительнее для устройств с высокой механической нагрузкой: промышленное оборудование, силовые преобразователи, автомобильные блоки управления.

Студия работает с обеими технологиями: платы с односторонним и двусторонним SMT-монтажом, смешанные сборки SMT+THT, монтаж BGA, QFN, 0201 и 01005 компонентов. Для каждой партии подбирается технологический маршрут в зависимости от класса надёжности и условий эксплуатации конечного изделия.

Как работает процесс сборки?

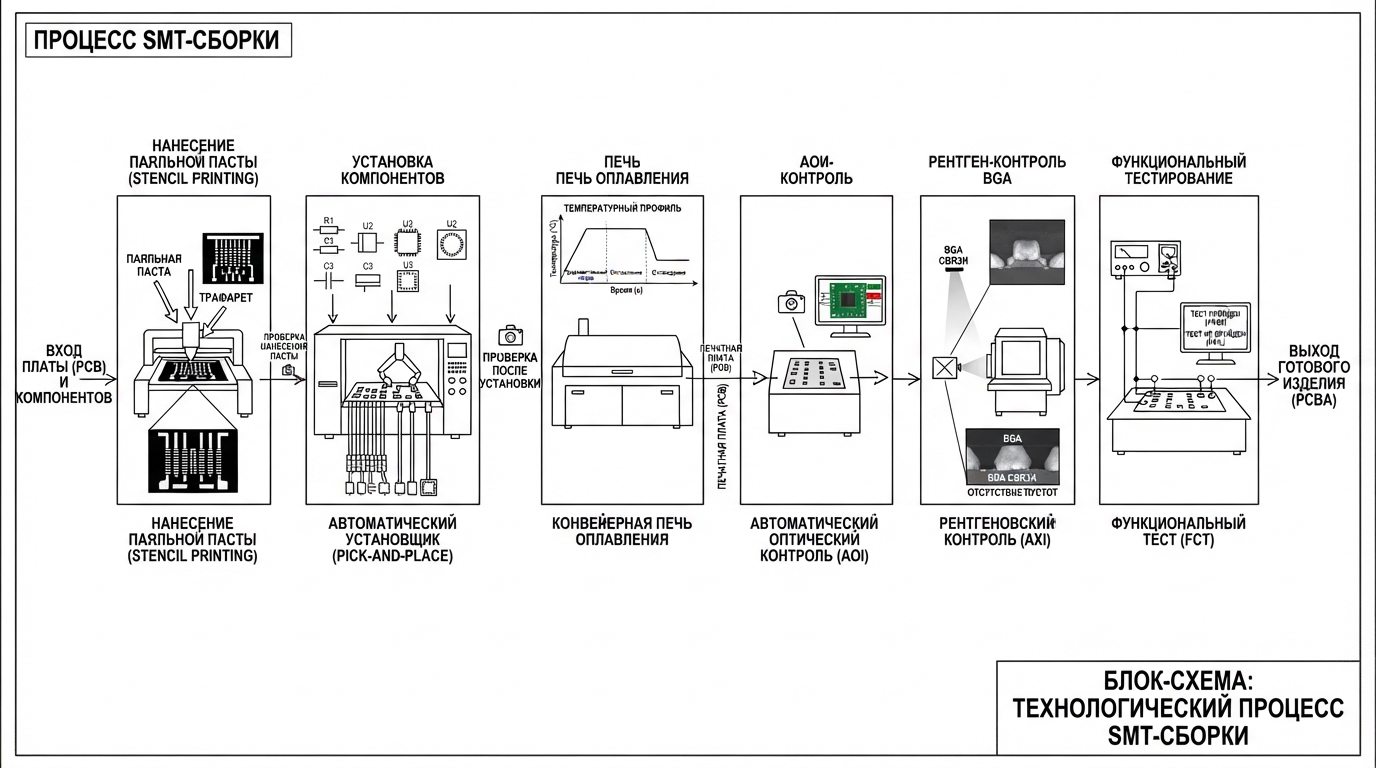

Технологический процесс сборки печатных плат строится как последовательность контролируемых операций. Каждый этап имеет входные параметры, допуски и методы верификации. Отклонение профиля оплавления на 5–10°C от оптимального приводит к дефектам пайки, поэтому процесс управляется программно с регистрацией параметров для каждой платы.

Подготовка и нанесение паяльной пасты

Первый этап — входной контроль печатной платы и компонентов. Проверяется паяемость контактных площадок, соответствие финишного покрытия (HASL, ENIG, иммерсионное олово), сроки хранения паяльной пасты и влагочувствительность компонентов. Компоненты уровня MSL 3 и выше требуют предварительной сушки перед оплавлением.

Паяльная паста наносится через металлический трафарет, изготовленный по Gerber-файлам платы. Толщина трафарета и размеры апертур определяют объём пасты на каждой площадке. Для компонентов с шагом 0,4 мм и менее применяются трафареты с гальваническим покрытием и лазерной резкой. Контроль нанесения выполняется SPI-системой (Solder Paste Inspection), которая измеряет объём и площадь отпечатка на каждой площадке.

Установка компонентов

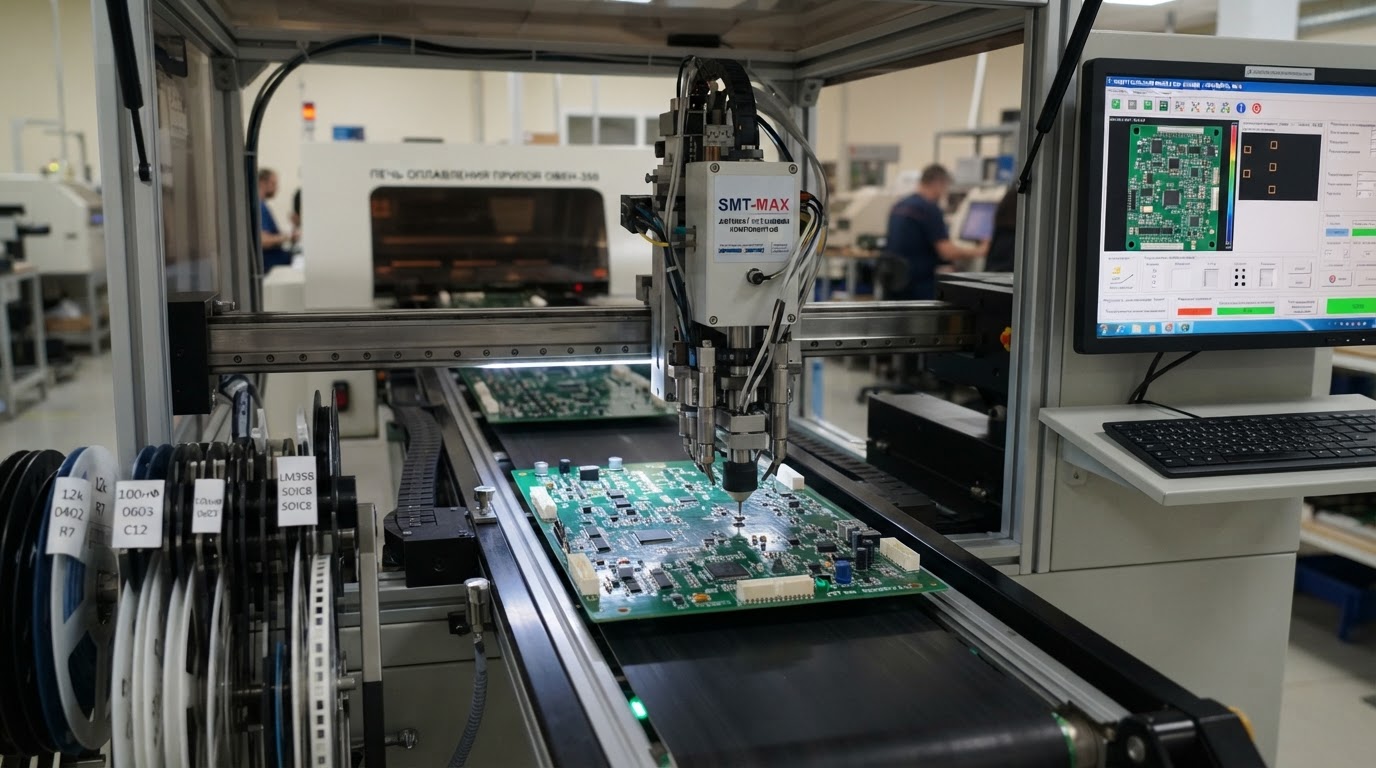

Установка SMD-компонентов выполняется автоматическими установщиками с ЧПУ. Современные машины обладают точностью позиционирования 0,025 мм, что достаточно для размещения 0201 компонентов; для 01005 типоразмеров точность должна составлять не менее 8 мкм. Производительность установщиков варьируется от 1200–3500 CPH у машин малой производительности до 9000–30000 CPH у высокоскоростных линий.

Ключевые узлы установщика: монтажные головки с вакуумными захватами, питатели для подачи компонентов из лент, трубок и вибропитателей, система машинного зрения для коррекции положения. Машинное зрение обеспечивает высокую скорость и точность распознавания положения компонента, быструю обработку данных, эффективную выбраковку дефектных элементов и автоматическую идентификацию платы. Для каждого типа корпуса подбирается оптимальная скорость укладки и стратегия захвата.

Оплавление и пайка

После установки компонентов плата проходит печь конвекционного оплавления с зонами предварительного нагрева, активации флюса, оплавления и охлаждения. Профиль температуры строится под конкретную паяльную пасту: классические оловянно-свинцовые сплавы Sn63/Pb37 плавятся при 183°C, бессвинцовые сплавы SAC305 — при 217–220°C и требуют более агрессивных флюсов. Для THT-компонентов применяется селективная пайка или пайка волной припоя.

После пайки выполняется отмывка (для водосмываемых флюсов) или плата остаётся без отмывки (для No-Clean составов). Безотмывочные флюсы подходят для свежих компонентов и позолоченных контактов; смываемые водой флюсы требуют обязательной смывки, чтобы избежать окисления медных проводников. Выбор флюса критичен: неправильный состав ведёт к холодным контактам, непропаям и образованию газовых пузырей.

Что входит в услугу студии?

Студия выполняет полный цикл контрактного производства электроники: от технологической подготовки до упаковки готовых узлов. Заказчик передаёт Gerber-файлы, BOM и сборочный чертёж — остальное закрывает производственный участок.

• Технологический аудит проекта: проверка Gerber-файлов на технологичность (DFM-анализ), оценка паяемости площадок, анализ тепловых ловушек, проверка зазоров и совместимости финишного покрытия.
• Закупка компонентов: подбор аналогов при недоступности позиций, контроль происхождения, проверка дата-кодов, работа с дефицитными позициями.
• Изготовление трафаретов: подбор толщины, апертур, типа покрытия под конкретный BOM.
• Программирование установщиков: создание программ установки из CAD-данных, оптимизация последовательности монтажа, настройка систем машинного зрения.
• Сборка SMT и THT: односторонний и двусторонний монтаж, смешанные технологии, установка BGA, QFN, 0201, 01005.
• Контроль качества: AOI, рентген-контроль BGA, визуальная инспекция по IPC-A-610, внутрисхемное тестирование.
• Функциональное тестирование: программирование микроконтроллеров, проверка параметров по ТЗ, термоциклирование для ответственных узлов.

На выходе клиент получает собранные и протестированные платы, отчёт о контроле качества с результатами AOI и рентгена, а также прослеживаемость по партиям компонентов.

План работ и этапы

Процесс контрактной сборки строится по этапам с фиксированными сроками. Для типовой партии 100–500 плат со средней плотностью монтажа цикл от получения Gerber-файлов до отгрузки составляет 15–25 рабочих дней.

Пилотная сборка обязательна для партий от 50 плат: она позволяет выявить дефекты трафарета, неоптимальный профиль оплавления и проблемы с подачей компонентов до запуска серии. Для мелкосерийных заказов до 10 плат пилотный этап совмещается с серийной сборкой.

Как отмечает инженер-разработчик Дмитрий Торцев, синхронизация процессов критична на каждом этапе производства:

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Основная идея тут – это синхронизация взятия выборка АЦП и шим-сигнала. Неважно, используем ли мы один шунт или три шунта, устройство выборки и хранения должно захватить сигнал стокового датчика примерно посередине длительности шим-импульса.

Сколько это стоит?

Стоимость контрактной сборки электроники складывается из нескольких составляющих: подготовка производства (единоразовые затраты), стоимость компонентов, стоимость монтажа за точку пайки и стоимость контроля качества. Цена монтажа одной точки пайки зависит от типа корпуса, стороны платы и объёма партии.

Факторы, влияющие на стоимость:

• Объём партии: при массовом производстве стоимость единицы снижается за счёт амортизации подготовки и оптовых цен на компоненты.
• Сложность дизайна: число слоёв платы, плотность монтажа, наличие BGA и QFN, двусторонний монтаж.
• Выбор компонентов: базовые резисторы и конденсаторы стоят несколько центов, специализированные микропроцессоры — от нескольких долларов до сотен долларов; оптовые закупки снижают затраты.
• Требования к сертификации: тестирование на соответствие стандартам безопасности и электромагнитной совместимости добавляет от нескольких сотен до тысяч долларов.
• Уровень автоматизации: SMT снижает трудозатраты, но требует первоначальных инвестиций в оборудование.

Точная стоимость определяется после DFM-анализа Gerber-файлов и BOM. Студия предоставляет детализированную смету с расшифровкой по каждой позиции.

Почему выбирают нас?

Контрактное производство электроники требует не только оборудования, но и технологической дисциплины. Студия выстраивает процесс так, чтобы исключить типовые дефекты и обеспечить повторяемость от партии к партии.

Ключевое преимущество — многоуровневый контроль на всех этапах сборки. Технология SMT требует многоэтапного контроля, что увеличивает риск производства бракованных плат при недостаточной дисциплине; студия встраивает проверки после каждой операции. Автоматическая оптическая инспекция выявляет дефекты паяных соединений после оплавления, а рентгенографическая инспекция обнаруживает невидимые дефекты под корпусами BGA и QFN.

Примеры наших работ

Контроллер управления двигателем

Задача: собрать партию 200 плат смешанного монтажа с BGA-микроконтроллером и силовыми MOSFET в корпусах DPAK. Решение: двусторонний SMT-монтаж, селективная пайка THT-разъёмов, рентген-контроль всех BGA. Результат: выход годных 98,5% после первого прогона, полная прослеживаемость по дата-кодам.

IoT-модуль с 01005 компонентами

Задача: сборка компактного модуля с типоразмерами 01005 и шагом выводов 0,35 мм. Решение: высокоточный установщик с точностью позиционирования 8 мкм, трафарет с гальваническим покрытием, SPI-контроль нанесения пасты. Результат: стабильная повторяемость при партии 1000 штук, отсутствие мостиков припоя.

Типичные ошибки и как их избежать

Неправильный выбор припоя и флюса

Неправильный выбор паяльного состава приводит к дефектам: холодные контакты, непропаи, образование газовых пузырей. Эти проблемы снижают прочность и электропроводность спаек, что критично для надёжности электронных устройств. Для термочувствительных компонентов применяется припой Sn-Bi (Sn42/Bi58) с низкой температурой плавления; для BGA-микросхем — SAC305 с повышенной коррозионной стойкостью. Студия подбирает паяльную пасту под каждый BOM и утверждает профиль оплавления на пилотной сборке.

Игнорирование влагочувствительности компонентов

Компоненты в корпусах MSL 3 и выше поглощают влагу из воздуха. При быстром нагреве в печи оплавления влага расширяется и разрушает корпус — возникает эффект «попкорна». Производители требуют сушки компонентов перед монтажом, если время экспозиции превысило допустимое. Студия отслеживает MSL-уровни по каждому компоненту и ведёт журнал экспозиции.

Недостаточный контроль качества

Технология SMT требует многоэтапного контроля, что увеличивает риск производства бракованных плат при отсутствии AOI и рентгена. Сложность ремонта и идентификации миниатюрных SMD-компонентов ведёт к экономическим потерям при обнаружении дефекта на поздних стадиях. Студия встраивает AOI после оплавления, рентген для BGA и функциональное тестирование перед отгрузкой.

Ошибки при выборе установщика

Разработчики сталкиваются с проблемами выбора установщика SMD-компонентов из-за разнообразия моделей и характеристик. Важно учитывать объём производства, точность, скорость укладки и тип системы управления. Для мелкосерийного производства достаточно полуавтоматических машин на 300–1000 CPH; для серий от 1000 плат требуется автоматическая линия с производительностью от 3000 CPH. Студия распределяет заказы по линиям в зависимости от объёма и сложности.

Соответствие стандартам и качество

Качество сборки электроники регламентируется международными стандартами. Студия выполняет монтаж в соответствии с IPC-A-610 (критерии приёмки электронных сборок) и IPC-J-STD-001 (требования к паяным электрическим и электронным узлам). Контроль паяных соединений по классам 2 и 3 в зависимости от назначения изделия.

• AOI проверяет качество паяных соединений, выявляя дефекты после сборки плат: перемычки, недостаток припоя, смещение компонентов.
• AXI используется для обнаружения невидимых дефектов и является обязательной мерой для BGA-компонентов в ответственных отраслях.
• Функциональное тестирование по согласованной программе проверяет электрические параметры собранного узла.

Прочность паяных контактов зависит от химического состава, наличия интерметаллических частей, толщины и скорости охлаждения. Бессвинцовые SAC-сплавы имеют более хрупкие соединения по сравнению с традиционными SnPb, поэтому профиль охлаждения контролируется с особой точностью.

Часто задаваемые вопросы

Какой припой лучше использовать для термочувствительных компонентов?

Для термочувствительных компонентов применяется сплав Sn-Bi (Sn42/Bi58) с температурой плавления около 138°C, что значительно ниже классических оловянно-свинцовых и бессвинцовых сплавов. Этот припой снижает риск термического повреждения компонентов, но требует совместимости с остальными материалами платы и учёта хрупкости соединения.

Каковы преимущества бессвинцовых припоев?

Бессвинцовые сплавы SAC305 соответствуют требованиям RoHS и имеют повышенную коррозионную стойкость. Температура плавления SAC305 составляет 217–220°C, что требует более точного контроля профиля оплавления и более агрессивных флюсов по сравнению со свинцовыми сплавами.

Чем отличаются SMT и THT технологии?

SMT обеспечивает высокую плотность монтажа, снижение веса и полную автоматизацию, но имеет сниженную механическую прочность соединений. THT предлагает высокую механическую прочность и надёжность при высоких температурах, но увеличивает размер платы из-за необходимости сверления отверстий. Технологии дополняют друг друга и часто комбинируются в одном изделии.

Что такое CPH в характеристиках установщиков?

CPH (Components Per Hour) — показатель производительности установщика, измеряющий количество устанавливаемых компонентов в час. Механизированные укладчики обеспечивают 75–150 CPH, полуавтоматические — 300–1000 CPH, автоматические малой производительности — 1200–3500 CPH, средней — 3000–8000 CPH, высокоскоростные — 9000–30000 CPH.

Зачем нужна пилотная сборка?

Пилотная сборка 2–5 плат позволяет выявить дефекты трафарета, неоптимальный профиль оплавления, проблемы с подачей компонентов и ошибки в программе установки до запуска серии. Это снижает риск брака всей партии и экономит средства на исправление дефектов.

Итоги

Производство и сборка электроники (PCB Assembly, SMT) — это многоступенчатый процесс, требующий технологической дисциплины, точного оборудования и многоуровневого контроля качества.

• SMT обеспечивает высокую плотность монтажа и автоматизацию; THT — механическую прочность силовых узлов.
• Точность установщиков достигает 0,025 мм для 0201 компонентов и 8 мкм для 01005.
• Паяльная паста и флюс подбираются под конкретный BOM; профиль оплавления утверждается на пилотной сборке.
• AOI и рентген-контроль обязательны для выявления дефектов пайки, особенно под BGA-корпусами.
• Стоимость сборки зависит от объёма партии, сложности платы, типа компонентов и требований к контролю.
• Студия выполняет полный цикл: DFM-анализ, закупка, сборка, тестирование, отчётность.
