Подготовка к серийному производству (DFM/DFT) — это комплекс инженерных процедур, превращающий рабочий прототип в технологичный, тестируемый и экономически целесообразный продукт. DFM (Design for Manufacturing) оптимизирует конструкцию под возможности конкретного производства, а DFT (Design for Test) закладывает в устройство средства контроля качества на каждом этапе сборки. Студия выполняет полный цикл такой подготовки: от анализа схемотехники и трассировки печатной платы до выпуска комплекта документации, готового к передаче на контрактное производство. Результат — предсказуемый выход годных изделий, снижение стоимости сборки и отсутствие сюрпризов на этапе массового выпуска.

Главное

• DFM/DFT снижает затраты на производство на 20–30% за счёт уменьшения количества переработок и брака — это подтверждается отраслевой практикой компаний, внедривших данные методики.
• Устройства, прошедшие подготовку по DFM/DFT, демонстрируют уровень отказов на 15–25% ниже по сравнению с продуктами без такой подготовки.
• Оптимизация процессов проектирования и тестирования сокращает время разработки на 25–40%, что критически важно для вывода продукта на конкурентный рынок.
• Стоимость подготовки к серийному производству варьируется от 5% до 15% от общей стоимости проекта — это управляемая инвестиция, предотвращающая кратно большие потери на браке.
• Студия выполняет контрольные проверки подключения выводов, фильтрации помех, полярности, номиналов напряжений и других параметров перед передачей документации на производство.

Что такое подготовка к серийному производству?

Подготовка к серийному производству (DFM/DFT) — это системный инженерный процесс, в ходе которого конструкция электронного устройства приводится в соответствие с технологическими возможностями производственной линии и требованиями тестируемости. DFM фокусируется на технологичности изготовления: компоненты должны быть доступны для автоматической установки, паяльные маски корректно сформированы, а тепловые режимы не создают дефектов при пайке. DFT, в свою очередь, закладывает в плату контрольные точки, тестовые площадки и схемотехнические решения, позволяющие быстро выявлять дефекты после сборки.

Для инженера-разработчика переход от прототипа к серии — это смена парадигмы мышления. Прототип может собираться вручную, допускать неоптимальную трассировку и требовать ручной подстройки номиналов. Серийное изделие обязано собираться автоматически, проходить электрический контроль без участия разработчика и стабильно воспроизводить заявленные характеристики на каждой единице. Именно эту трансформацию обеспечивает подготовка к серийному производству.

Зачем нужна DFM/DFT-подготовка?

Главная цель DFM/DFT — устранение системных причин брака до того, как они проявятся в массовом выпуске. Каждая ошибка, найденная на этапе проектирования, стоит в десятки раз дешевле, чем та же ошибка, обнаруженная после запуска партии. DFM-анализ выявляет проблемы с паяемостью, термомеханическими напряжениями, доступностью компонентов для установщика и совместимостью с технологическим процессом конкретной линии. DFT-анализ гарантирует, что собранное устройство можно объективно проверить: подать тестовые сигналы, измерить отклик, выявить дефект и локализовать его с точностью до функционального узла.

Отдельный пласт задач — управление рисками качества комплектующих. Некачественные материалы или контрафактные компоненты способны свести на нет все усилия по подготовке производства. Студия заранее предупреждает клиента о возможных последствиях использования некачественных материалов и фиксирует все предупреждения в документации, что защищает заказчика от непредвиденных потерь и юридических споров с поставщиками.

Для каких устройств применяется DFM/DFT?

Методология DFM/DFT применима к любому электронному устройству, предназначенному для тиражирования. В практике студии:

• Источники питания и силовая электроника — требуют особого внимания к тепловым режимам, зазорам по напряжению и электромагнитной совместимости;
• Контроллеры и встраиваемые системы — нуждаются в тестовых точках для внутрисхемного контроля и граничного сканирования;
• IoT-устройства и беспроводные модули — требовательны к экранированию, целостности сигналов и повторяемости радиочастотных характеристик;
• Промышленная автоматика — должна выдерживать жёсткие условия эксплуатации и проходить расширенные процедуры выходного контроля.

Как работает DFM/DFT-подготовка?

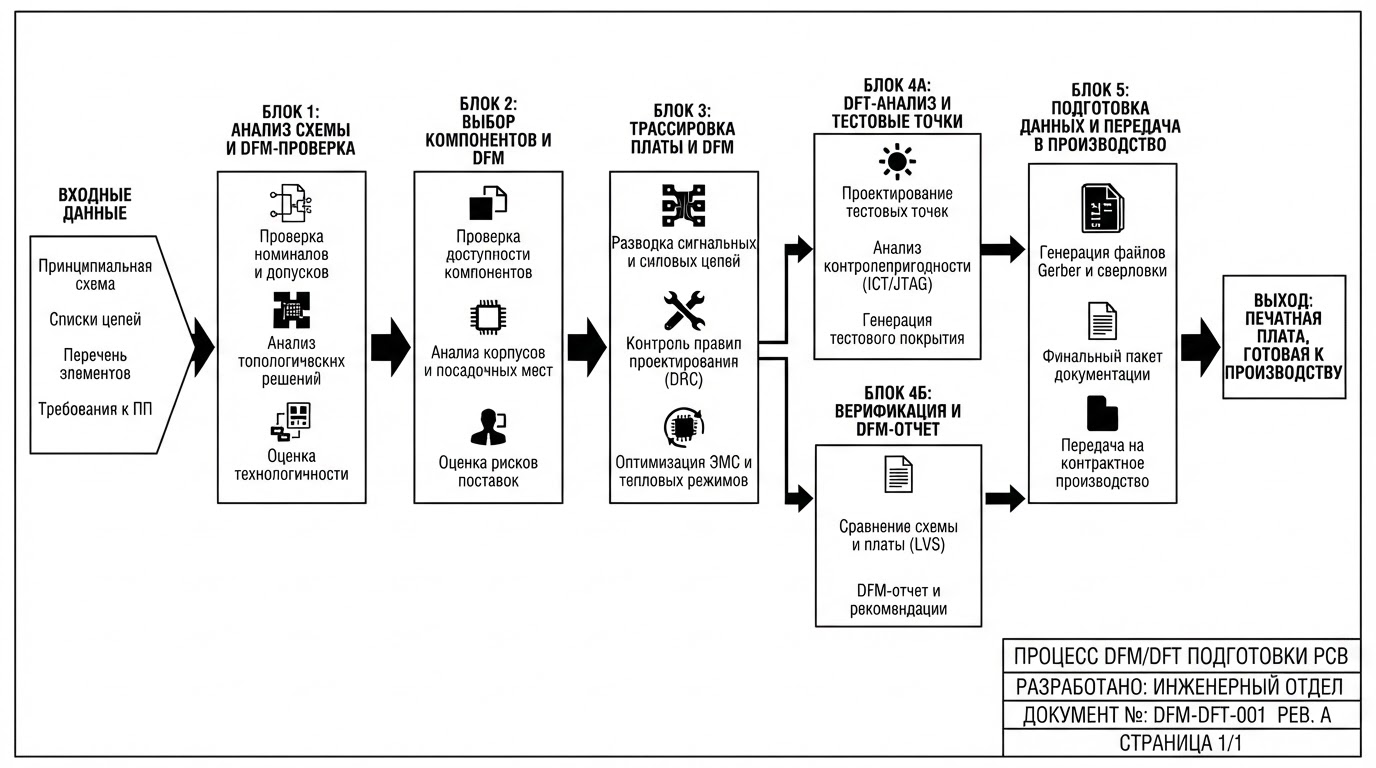

Процесс подготовки к серийному производству строится на последовательном анализе конструкции с трёх позиций: технологичность изготовления, тестируемость и надёжность. Каждый из этих аспектов проверяется по формализованным чек-листам, а результаты фиксируются в отчёте с конкретными рекомендациями по доработке.

Технологичность изготовления оценивает, насколько конструкция соответствует возможностям автоматизированной сборки. Проверяются типоразмеры корпусов компонентов, расстояния между элементами, наличие реперных знаков для оптического позиционирования, корректность паяльной маски и термопрофиль пайки. Тестируемость анализирует доступность узлов для электрического контроля: наличие тестовых площадок, возможность изоляции функциональных блоков, схемотехнические средства самодиагностики.

Контрольные проверки перед запуском

Перед началом производства выполняется комплекс обязательных проверок, каждая из которых направлена на предотвращение конкретного класса дефектов:

• Проверка подключения всех выводов компонентов — исключает «висячие» входы, неподключенные земли и плавающие потенциалы, способные вызвать нестабильную работу;
• Фильтрация линий ввода/вывода — обеспечивает помехозащищённость устройства при работе в реальной электромагнитной обстановке;
• Проверка наличия блокировочных конденсаторов — гарантирует стабильность питания каждого цифрового и аналогового узла;
• Соблюдение номиналов питающих напряжений — предотвращает выход компонентов за пределы допустимых режимов;
• Проверка полярности — исключает ошибки установки электролитических конденсаторов, диодов и других полярных элементов.

Схемотехнический аудит и трассировка

Схемотехнический аудит выявляет потенциальные проблемы до начала трассировки печатной платы. Инженер проверяет схему подключения на соответствие рекомендациям производителей компонентов, анализирует цепи питания, заземления и сигнальные тракты. Особое внимание уделяется фильтрации помех — недостаточная фильтрация на входе питания или в цепях чувствительных аналоговых узлов может привести к нестабильной работе в серийном производстве, где разброс параметров компонентов шире, чем в прототипе.

Максим Набиуллин

Инженер-разработчик, руководитель компании

Процесс всегда начинается с расстановки компонентов. И далее идет процесс трассировки. Прокладываются сначала силовые линии, далее уже более тонкие сигнальные линии.

Трассировка печатной платы для серийного производства подчиняется более строгим правилам, чем для прототипа. Силовые дорожки рассчитываются на рабочие токи с запасом, сигнальные трассы прокладываются с контролем импеданса, а чувствительные аналоговые узлы отделяются от импульсных помех. Проверка экранирования подтверждает, что чувствительные цепи защищены от наводок, а излучающие узлы не создают помех для соседних блоков.

Что входит в услугу

Студия выполняет полный комплекс работ по подготовке электронного устройства к серийному производству. Каждый пункт направлен на конкретный аспект технологичности и тестируемости:

• Аудит схемы электрической принципиальной — проверка схемы подключения, номиналов напряжений, соответствия рекомендациям производителей компонентов;
• DFM-анализ печатной платы — оценка технологичности трассировки, паяльной маски, тепловых режимов, доступности для автоматической установки;

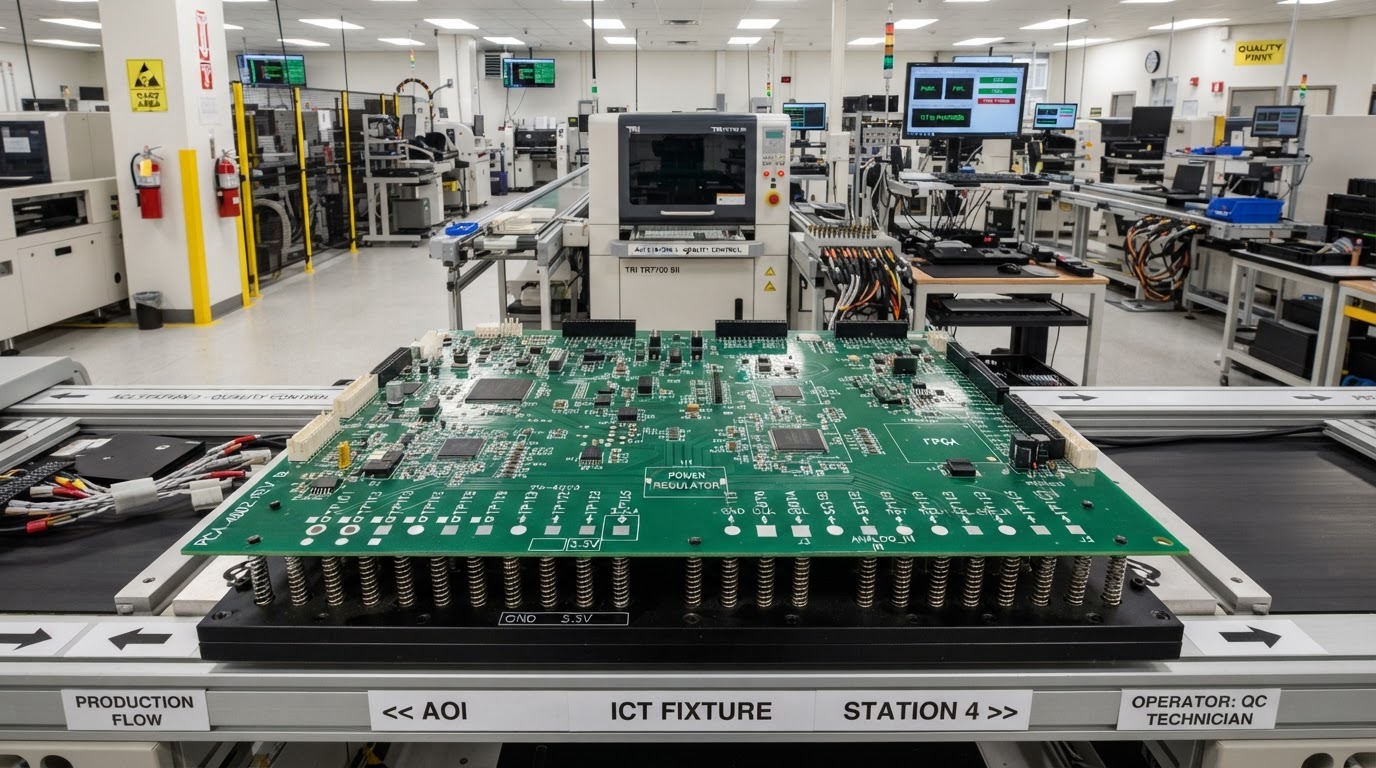

• DFT-проектирование — расстановка тестовых точек, разработка схем тестирования, подготовка внутрисхемного контроля;
• Проверка компонентной базы — анализ доступности, сроков поставки, рисков EOL (End of Life), наличия альтернатив;
• Контрольные проверки перед запуском — полный цикл проверок подключения выводов, фильтрации помех, полярности, блокировочных конденсаторов;
• Подготовка производственной документации — Gerber-файлы, BOM с указанием допустимых замен, сборочные чертежи, инструкции по контролю;
• Сопровождение пилотной партии — анализ результатов сборки первой партии, корректировка документации по итогам.

На выходе клиент получает полный комплект документации, готовый к передаче на контрактное производство: схемы, Gerber-файлы, перечень компонентов с альтернативами, сборочные чертежи, а также отчёты о выполненных проверках с рекомендациями. Дополнительно студия предоставляет защиту от статического электричества на этапе опытной сборки — использование антистатических браслетов, ковриков и антистатической упаковки предотвращает повреждение чувствительных компонентов.

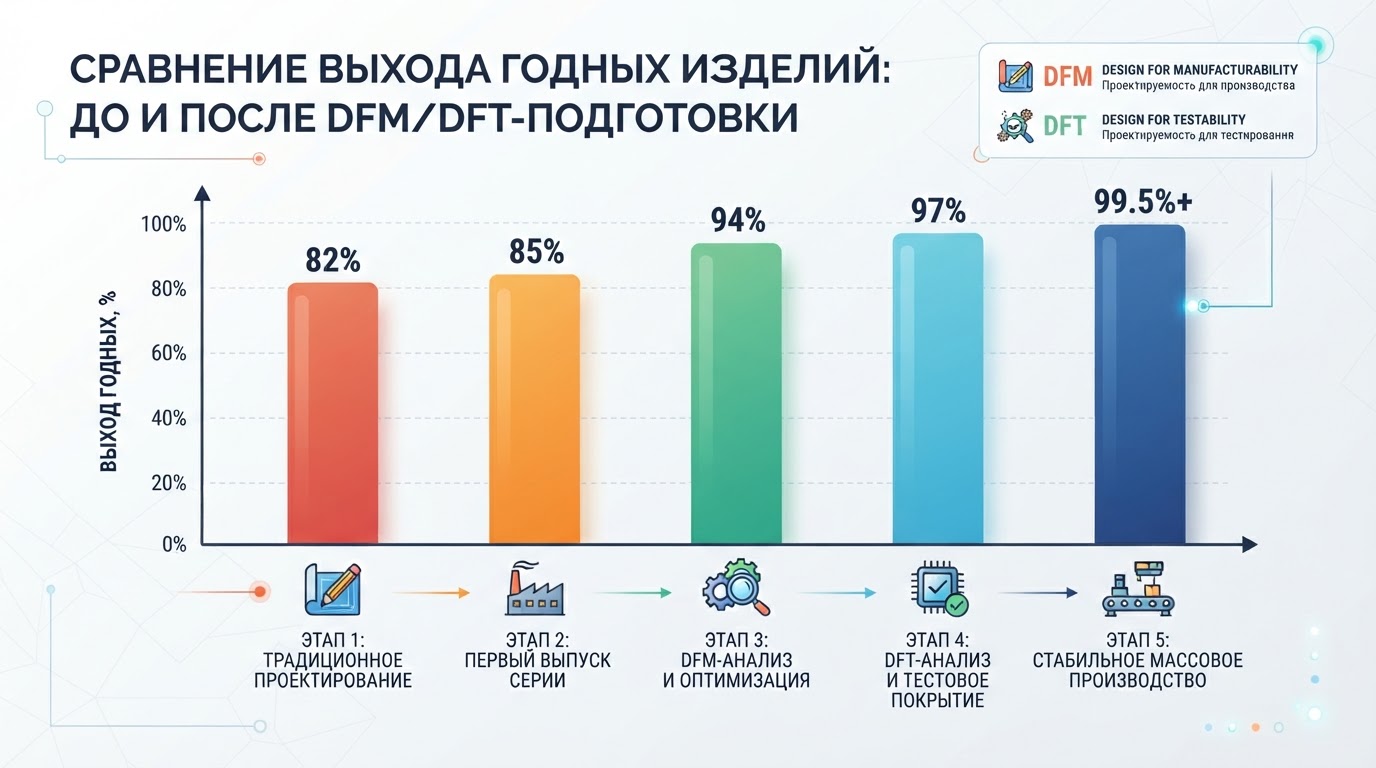

План работ и этапы

Подготовка к серийному производству в студии проходит по отработанному регламенту с фиксированными контрольными точками. Каждый этап завершается формальным результатом, который согласуется с заказчиком до перехода к следующему.

Сроки зависят от сложности устройства: простое устройство с односторонней платой проходит подготовку за 2–3 недели, многослойная плата с высокоскоростными интерфейсами и аналоговыми узлами может потребовать 6–8 недель. Параллельно с основными этапами выполняется проверка резисторов и других пассивных компонентов на соответствие номиналам — мультиметр в режиме измерения сопротивления подтверждает, что значения соответствуют схеме с допустимым отклонением в пределах 5%.

Контроль качества комплектующих

Отдельный контур работ — проверка комплектующих на соответствие. Студия проверяет ярлыки компонентов, маркировку, полярность и номиналы перед монтажом. Все компоненты должны быть чётко обозначены ярлыками с указанием значений и полярности — это помогает избежать ошибок при сборке и упрощает обслуживание устройства в будущем. Для минимизации рисков, связанных с качеством комплектующих, заранее обсуждаются с клиентом возможные последствия использования некачественных материалов, а все предупреждения фиксируются в документации.

Сколько это стоит

Стоимость подготовки к серийному производству варьируется от 5% до 15% от общей стоимости проекта в зависимости от сложности устройства и количества необходимых проверок. Эта вилка подтверждается отраслевой практикой и позволяет заранее закладывать бюджет на этапы DFM/DFT.

Основные факторы, влияющие на цену:

• Сложность схемы — количество компонентов, наличие аналоговых и высокоскоростных узлов;
• Многослойность платы — двухслойные платы готовятся быстрее и дешевле, чем 6–8-слойные;
• Требования к тестированию — внутрисхемный контроль, граничное сканирование, функциональное тестирование;
• Необходимость сертификации — стандарты ISO, CE и другие требуют дополнительных проверок и документации;
• Объём пилотной партии — от 5 до 100 единиц для отработки технологического процесса.

Алексей Морозов

Embedded-разработчик (микроконтроллеры, прошивки, STM32)

Микроконтроллер построен на базе ядра ARM Cortex с поддержкой многомастерной шинной архитектуры. Ядро Cortex M4 подключено к внутренней шинной матрице через три независимые шины. I-шина — 32-разрядная для выборки инструкций из памяти программ, работает на частоте ядра. D-шина — 32-разрядная для доступа к данным Flash, например, константы и для отладки. Системная шина — также 32-разрядная для доступа к SRAM и периферии.

Сертификация по стандартам ISO или CE требует дополнительных проверок и документации, что может увеличить время и стоимость разработки. Однако она обеспечивает соответствие продукта требованиям безопасности и качества — для устройств, выходящих на регулируемые рынки, это обязательное условие. Использование уже сертифицированных компонентов помогает снизить затраты на сертификацию всего устройства.

Почему выбирают нас

Студия сочетает глубокую инженерную экспертизу с практическим опытом запуска серийных изделий. Ключевые преимущества:

• Формализованный процесс DFM/DFT — каждый этап завершается документированным результатом, заказчик видит прогресс и понимает, за что платит;
• Опыт с силовой электроникой и контроллерами — экспертиза в источниках питания, встраиваемых системах и IoT-устройствах, где цена ошибки особенно высока;
• Работа с рисками комплектующих — предупреждения о некачественных материалах фиксируются в документации, защищая заказчика;
• Прозрачная отчётность — каждый DFM-отчёт содержит конкретные рекомендации с приоритизацией по критичности.

Примеры наших работ

Кейс 1: Подготовка источника питания к серийному выпуску

Задача: Заказчик разработал импульсный источник питания, работоспособный в виде прототипа, но не готовый к тиражированию: нестабильный выход при разбросе компонентов, проблемы с электромагнитной совместимостью.

Решение: Проведён полный DFM/DFT-цикл: схемотехнический аудит выявил недостаточную фильтрацию помех, проверка резисторов в силовой части показала необходимость подгонки номиналов, DFT-проектирование добавило контрольные точки для выходного тестирования.

Результат: Устройство вышло на стабильные характеристики при допустимом разбросе компонентов, выход годных на пилотной партии составил 96%, время выхода на серийное производство сократилось на 30%.

Кейс 2: Контроллер на STM32 для промышленной автоматики

Задача: Встраиваемый контроллер на базе STM32 требовал подготовки к серийному производству с учётом жёстких требований по надёжности.

Решение: Выполнен анализ шинной архитектуры микроконтроллера, оптимизирована трассировка с учётом приоритета силовых линий, добавлены блокировочные конденсаторы у каждого питающего вывода, внедрены тестовые площадки для внутрисхемного контроля.

Результат: Контроллер прошёл расширенное тестирование с уровнем отказов на 20% ниже отраслевых показателей для данного класса устройств.

Кейс 3: IoT-модуль с беспроводным интерфейсом

Задача: IoT-устройство с радиочастотным трактом требовало обеспечения повторяемости характеристик в серийном производстве.

Решение: Проведена проверка экранирования с помощью осциллографа, измеряющего уровень помех на выходе устройства. Экранирующие элементы корректно подключены к земле, фильтрация линий ввода/вывода усилена, проверка полярности и номиналов напряжений выполнена для всех цепей.

Результат: Радиочастотные характеристики стабильны на всей пилотной партии, разброс чувствительности приёмника не превышает 2 дБ.

Типичные ошибки и как их избежать

Ошибка 1: Слепое следование даташитным рекомендациям

Даташитные рекомендации не всегда оптимальны для конкретного применения. Инженер-разработчик должен критически оценивать типовые схемы включения и адаптировать их под реальные условия работы устройства.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Не нужно слепо верить даташитным рекомендациям, там они бывают иногда откровенно плохими. И, конечно, решающую роль сыграла более тонкая подгонка номиналов резисторов в силовой части.

Студия на этапе схемотехнического аудита проверяет каждое типовое решение на соответствие реальным условиям: рабочим токам, тепловым режимам, электромагнитной обстановке. Подгонка номиналов резисторов и других пассивных компонентов выполняется на основе измерений, а не слепого копирования из документации.

Ошибка 2: Недостаточная фильтрация помех

Пропуск блокировочных конденсаторов или неправильный выбор их номиналов — одна из самых частых причин нестабильной работы серийных устройств. В прототипе, собранном на качественных компонентах с минимальным разбросом, проблема может не проявляться. В серии, где разброс параметров шире, недостаточная фильтрация приводит к сбоям, которые трудно диагностировать.

Ошибка 3: Игнорирование защиты от статического электричества

Повреждение чувствительных компонентов статическим электричеством — скрытый дефект, который может проявиться через месяцы эксплуатации. Студия рекомендует использовать антистатические браслеты и коврики на рабочем месте, а также хранить компоненты в антистатических упаковках на всех этапах сборки опытной и пилотной партий.

Ошибка 4: Отсутствие тестовых точек

Без DFT-средств собранное устройство невозможно объективно проверить. Тестовые площадки, добавленные на этапе проектирования, стоят копейки, но позволяют быстро локализовать дефект на любом этапе — от пилотной партии до рекламационного анализа.

Соответствие стандартам и качество

Подготовка к серийному производству в студии учитывает требования отраслевых стандартов и нормативных документов. Проверка на соответствие выполняется на каждом этапе: от выбора компонентов до финальной документации.

• Электромагнитная совместимость — проверка экранирования и фильтрации помех подтверждает соответствие требованиям по излучаемым и кондуктивным помехам;
• Безопасность — контроль зазоров по напряжению, проверка полярности, соблюдение номиналов напряжений обеспечивают соответствие требованиям безопасности;
• Качество документации — производственный комплект включает все необходимые файлы и инструкции для контрактного производства;
• Прослеживаемость — ярлыки компонентов и маркировка обеспечивают прослеживаемость от партии комплектующих до готового изделия.

Часто задаваемые вопросы

Как выбрать компоненты для серийного производства?

При выборе компонентов важно учитывать их доступность, стоимость и надёжность. Рекомендуется использовать компоненты от проверенных производителей, таких как Texas Instruments или Analog Devices, чтобы минимизировать риски. Студия проверяет компонентную базу на риски EOL, наличие альтернатив и сроки поставки до начала трассировки.

Какие контрольные проверки необходимо провести перед началом производства?

Необходимо выполнить проверки подключения всех выводов компонентов, фильтрацию линий ввода/вывода и проверку полярности. Также важно убедиться в наличии блокировочных конденсаторов и соблюдении номиналов напряжений. Эти проверки входят в базовый DFM/DFT-аудит студии.

Каковы типичные проблемы, возникающие на этапе DFM/DFT?

Часто возникают проблемы с неправильным подключением выводов, недостаточной фильтрацией помех и ошибками в схеме подключения. Эти проблемы могут привести к сбоям в работе устройства и увеличению затрат на исправление. Формализованный процесс студии направлен на их предотвращение до запуска производства.

Как проверить экранирование устройства?

Экранирование можно проверить с помощью осциллографа, измеряя уровень помех на выходе устройства. Также важно убедиться, что экранирующие элементы правильно подключены к земле. Студия выполняет эту проверку для всех устройств с чувствительными аналоговыми или радиочастотными узлами.

Как обеспечить правильную маркировку компонентов?

Все компоненты должны быть чётко обозначены ярлыками с указанием их значений и полярности. Это помогает избежать ошибок при сборке и упрощает процесс обслуживания в будущем. Студия проверяет маркировку на этапе входного контроля комплектующих.

Какова стоимость подготовки к серийному производству?

Стоимость подготовки может варьироваться от 5% до 15% от общей стоимости проекта в зависимости от сложности устройства и количества необходимых проверок. Рекомендуется заранее закладывать бюджет на эти этапы — это управляемая инвестиция в предотвращение кратно больших потерь.

Итоги

Подготовка к серийному производству (DFM/DFT) — это обязательный этап для любого электронного устройства, предназначенного к тиражированию, который превращает прототип в технологичный и тестируемый продукт.

• DFM/DFT снижает производственные затраты на 20–30% за счёт уменьшения переработок и брака;
• Устройства с DFM/DFT-подготовкой демонстрируют уровень отказов на 15–25% ниже;
• Время разработки сокращается на 25–40% благодаря раннему выявлению и устранению проблем;
• Стоимость подготовки составляет 5–15% от бюджета проекта — предотвращает кратно большие потери;
• Контрольные проверки включают подключение выводов, фильтрацию помех, полярность, номиналы напряжений;
• Студия выполняет полный цикл: от схемотехнического аудита до сопровождения пилотной партии;
• Заказчик получает готовый комплект производственной документации и отчёты о выполненных проверках.
