Анализ и исправление ошибок в платах — это комплексный инженерный процесс выявления, диагностики и устранения дефектов печатных плат на всех этапах жизненного цикла изделия. Студия выполняет полный цикл работ: от первичной диагностики и схемотехнического аудита до физического ремонта, повторного прототипирования и валидации исправленной платы. Инженеры работают с аналоговыми, цифровыми и смешанными схемами, включая силовую электронику, встраиваемые системы и IoT-устройства. Результат — работоспособная плата с подтверждёнными электрическими характеристиками и документацией по каждому исправлению.

Главное

• Анализ ошибок в платах охватывает электрические, тепловые и механические дефекты: короткие замыкания, обрывы, холодные пайки, повреждённые переходные отверстия, неправильный выбор компонентов и ошибки трассировки.
• Неправильные методы измерения или плохое моделирование приводят к неверным выводам о работе трансформаторов и конденсаторов, особенно в силовой электронике — это одна из самых частых причин скрытых отказов.
• Стоимость исправления ошибок варьируется от 500 до 5000 долларов в зависимости от сложности проекта: базовый анализ стоит около 500 долларов, комплексные испытания с доработкой достигают 5000 долларов.
• Использование тепловизоров для выявления проблем с пайкой снижает количество отказов на 30–40%, а системный анализ на этапе проектирования сокращает затраты на обслуживание до 20–25%.
• Студия выполняет полный цикл: схемотехнический аудит, рентгеновская инспекция, тепловизионная диагностика, устранение дефектов, повторное тестирование и подготовка отчётной документации.

Что такое анализ и исправление ошибок в платах?

Анализ и исправление ошибок в платах — это инженерная дисциплина, объединяющая диагностику электрических цепей, контроль качества паяных соединений и верификацию схемотехнических решений. Печатная плата после изготовления может содержать дефекты, которые не видны при визуальном осмотре: микротрещины в переходных отверстиях, непропаи, внутренние короткие замыкания между слоями, повреждения диэлектрика. Инженерный анализ выявляет эти проблемы с помощью рентгеновской инспекции, тепловизионного контроля и осциллографических измерений, после чего принимается решение о способе исправления.

Типичный сценарий обращения в студию: устройство работает нестабильно, периодически перегревается или отказывает при определённых условиях эксплуатации. Специалист проводит последовательную диагностику — от проверки целостности цепей питания до анализа сигналов на ключевых узлах. По данным FAQ, тепловизоры эффективно обнаруживают короткие замыкания и пробитые конденсаторы, а осциллографы позволяют анализировать форму сигналов и выявлять аномалии в работе цифровых интерфейсов. Каждый этап диагностики документируется, что позволяет проследить логику исправления.

Для каких устройств выполняется анализ

Анализ и исправление ошибок востребован для широкого спектра электронных устройств. Студия работает со следующими категориями изделий:

• Источники питания и преобразователи напряжения: импульсные блоки питания, DC-DC преобразователи, драйверы светодиодов, зарядные устройства.
• Встраиваемые системы и контроллеры: платы на микроконтроллерах STM32, AVR, ESP32, промышленные контроллеры, системы сбора данных.
• IoT-устройства: модули беспроводной связи, датчики с батарейным питанием, устройства с низким энергопотреблением.
• Силовая электроника: инверторы, преобразователи частоты, схемы управления двигателями, PFC-каскады.
• Смешанные аналого-цифровые платы: измерительные устройства, медицинская электроника, аудиоаппаратура.

Каждая категория имеет свою специфику отказов. В силовой электронике преобладают проблемы с тепловыми режимами и электромагнитной совместимостью, в цифровых платах — ошибки трассировки и проблемы целостности сигналов, в IoT-устройствах — некорректное управление питанием и деградация батарейных цепей.

Зачем нужен профессиональный анализ

Самостоятельная диагностика платы инженером заказчика часто упирается в ограничения оборудования и методик. Профессиональный анализ ценен тем, что выявляет скрытые дефекты до того, как они приведут к отказу в полевых условиях. Компании, которые внедряют системный анализ ошибок на этапе проектирования и производства, сокращают затраты на обслуживание до 20–25% и снижают количество возвратов на 15–20%. Эти данные подтверждают экономическую целесообразность ранней диагностики.

Кроме того, профессиональный анализ фиксирует первопричину дефекта, а не только его проявление. Например, перегрев компонента может быть следствием неправильного расчёта теплового режима, ошибки в трассировке возвратных токов или некачественной пайки. Без точной диагностики замена компонента даст временный эффект, а дефект проявится снова. Студия устраняет именно первопричину, что обеспечивает долгосрочную надёжность.

Как работает анализ и исправление ошибок

Методология анализа ошибок в платах строится на последовательном сужении области поиска: от общего к частному. На первом этапе выполняется визуальный осмотр платы под увеличением для выявления дефектов пайки, таких как холодные пайки, мосты припоя, недопаи. Затем проводится электрическая диагностика: проверка цепей питания на короткие замыкания, измерение сопротивления изоляции, контроль потребляемого тока. После этого применяются инструментальные методы: тепловизионный контроль, рентгеновская инспекция, анализ сигналов осциллографом.

Тепловизионный контроль — один из самых эффективных методов поиска скрытых дефектов. Тепловизор выявляет горячие точки, которые указывают на короткие замыкания, пробитые конденсаторы или перегруженные компоненты. По данным FAQ, использование тепловизоров снижает количество отказов на 30–40%, поскольку позволяет обнаружить проблему до её перехода в критическую стадию. Рентгеновская инспекция дополняет тепловизионный контроль, позволяя увидеть скрытые соединения в BGA-корпусах и многослойных платах.

Методы диагностики: от визуального осмотра до рентгена

Каждый метод диагностики решает свою задачу и применяется на определённом этапе анализа. Визуальный осмотр под увеличением выявляет поверхностные дефекты пайки, рентгеновская инспекция — скрытые соединения и пустоты в BGA-шариках, осциллограф — аномалии в сигналах, мультиметр — короткие замыкания и обрывы. Комбинация методов обеспечивает полноту диагностики.

Термовоздушные станции применяются для выпаивания компонентов без повреждения платы. Этот инструмент обеспечивает равномерный прогрев и контроль температуры, что особенно важно для многофункциональных плат с чувствительными компонентами. Правильный демонтаж — первый шаг к качественному ремонту: повреждение контактных площадок при выпаивании приводит к дополнительным дефектам.

Типовые дефекты и их проявления

Каждый тип дефекта имеет характерные признаки, по которым инженер определяет направление поиска. Короткое замыкание проявляется повышенным током потребления и локальным нагревом, обрыв — отсутствием сигнала или питания на участке цепи, холодная пайка — периодическими отказами, зависящими от температуры и вибрации. Повреждение переходных отверстий часто приводит к нестабильной работе при изменении температуры из-за разницы коэффициентов теплового расширения.

Неправильные методы измерения или плохое моделирование приводят к неверным выводам о работе трансформаторов и конденсаторов в установившемся состоянии и переходных процессах. В силовой электронике это критично: ошибка в моделировании паразитных параметров может привести к выбору неправильных компонентов и последующему отказу в полевых условиях. Студия применяет верифицированные методики измерения и моделирования, что исключает систематические ошибки.

Что входит в услугу анализа и исправления ошибок

Студия выполняет полный цикл работ по анализу и исправлению ошибок в платах — от первичной диагностики до валидации исправленного изделия. Каждый этап документируется, заказчик получает отчёт с описанием выявленных дефектов, методов их устранения и результатов повторного тестирования. Состав услуги адаптируется под конкретный проект: для серийной платы с массовым отказом объём работ отличается от диагностики единичного прототипа.

В базовый объём входят следующие работы:

• Схемотехнический аудит: проверка принципиальной схемы на соответствие даташитам компонентов, анализ цепей питания, сигнальных цепей и защитных элементов.
• Визуальная и рентгеновская инспекция: выявление дефектов пайки, скрытых соединений, пустот в BGA-корпусах, повреждений переходных отверстий.
• Тепловизионная диагностика: поиск горячих точек, коротких замыканий, пробитых конденсаторов и перегруженных компонентов.
• Электрические измерения: контроль цепей питания, измерение токов потребления, анализ сигналов осциллографом, проверка целостности цепей.
• Исправление дефектов: выпаивание и замена компонентов, восстановление паяных соединений, устранение коротких замыканий и обрывов.
• Повторное тестирование: проверка исправленной платы на соответствие электрическим характеристикам, тепловым режимам и функциональным требованиям.
• Отчётная документация: описание выявленных дефектов, методик исправления, результатов тестирования и рекомендаций по предотвращению повторных ошибок.

На выходе заказчик получает исправленную плату, отчёт об анализе с описанием первопричин дефектов, рекомендации по улучшению схемотехники и топологии, а также при необходимости — доработанную документацию (схемы, Gerber-файлы, перечень компонентов). Для серийных изделий студия может подготовить чек-лист контроля качества для внедрения на производстве.

Что входит в схемотехнический аудит

Схемотехнический аудит — это проверка принципиальной схемы на предмет ошибок проектирования, которые могут привести к отказам в работе. Аудит включает проверку соответствия номиналов компонентов даташитам, анализ цепей питания на достаточность токовой нагрузки, контроль защитных цепей, проверку корректности подключения микросхем и разъёмов. Особое внимание уделяется цепям с высокими токами и напряжениями, где ошибки наиболее критичны.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Мы должны понимать, какие данные где лежат и как им пользоваться. И помните про первую страницу? Это маркетинговая часть. И вот здесь маркетинг, раз это правильное слово, и производительница говорит, это маркетинг, это чтобы вы положили этот транзистор в какой-то свой класс.

Схемотехнический аудит выявляет ошибки, которые невозможно обнаружить на готовой плате: неправильный выбор компонента по параметрам, некорректный расчёт теплового режима, отсутствие защиты от обратной полярности или перенапряжения. Исправление таких ошибок на этапе проектирования обходится значительно дешевле, чем после запуска в производство.

Как проходит рентгеновская инспекция

Рентгеновская инспекция применяется для проверки скрытых соединений, которые недоступны для визуального осмотра. Метод позволяет увидеть паяные соединения под BGA-компонентами, проверить заполнение переходных отверстий припоем, выявить пустоты и непропаи в скрытых зонах. Для многослойных плат рентген — единственный неразрушающий метод контроля внутренних слоёв.

Инспекция выполняется на рентгеновском оборудовании с регулируемым увеличением и углом наклона. Инженер анализирует изображения паяных соединений на предмет пустот, трещин и недопаев. Критерии приёмки определяются стандартами IPC-A-610, которые регламентируют допустимые размеры пустот и качество паяных соединений.

План работ и этапы

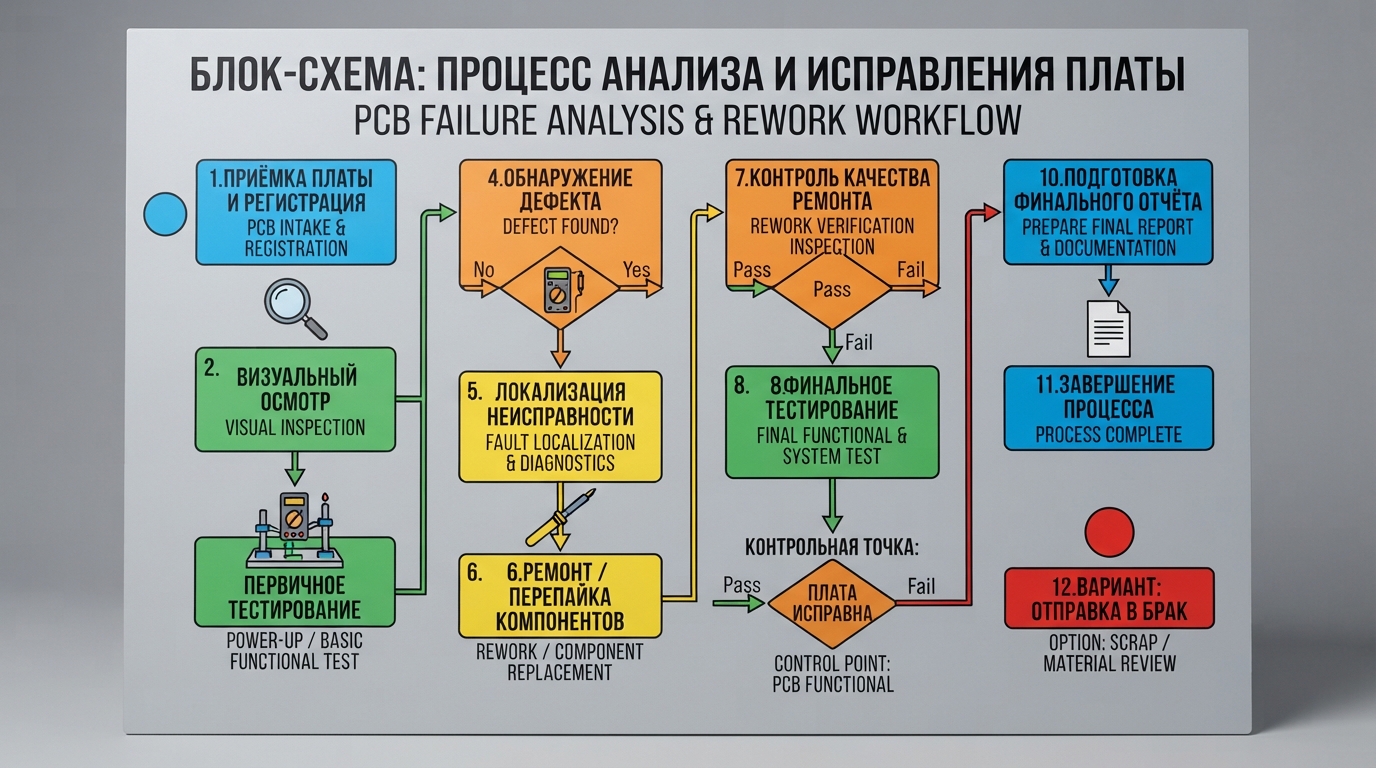

Процесс анализа и исправления ошибок в платах структурирован по этапам с чёткими сроками и результатами. Типовая длительность проекта зависит от сложности платы и характера дефектов: от 2–3 дней для простых плат до 2–3 недель для многослойных изделий с комплексными проблемами. Каждый этап завершается контрольной точкой, на которой заказчик получает промежуточный результат.

Каждый этап выполняется инженером с профильной специализацией: схемотехник проводит аудит, специалист по пайке выполняет демонтаж и монтаж компонентов, инженер-тестировщик проводит финальную валидацию. Такое разделение обеспечивает качество на каждом этапе и исключает ошибки, связанные с недостаточной компетенцией в смежных областях.

Как проходит повторное тестирование

Повторное тестирование — критически важный этап, подтверждающий, что исправление действительно устранило дефект, а не замаскировало его. Тестирование включает проверку электрических характеристик: напряжений питания, токов потребления, формы сигналов на ключевых узлах. Для силовой электроники дополнительно проверяются тепловые режимы под нагрузкой в течение заданного времени.

Функциональное тестирование выполняется по методике, согласованной с заказчиком: проверяются все режимы работы устройства, включая граничные условия. Для цифровых плат проводится тестирование интерфейсов, для аналоговых — проверка точности и стабильности параметров. Результаты фиксируются в протоколе, который передаётся заказчику вместе с исправленной платой.

Сколько это стоит

Стоимость анализа и исправления ошибок в платах варьируется от 500 до 5000 долларов в зависимости от сложности проекта и объёма работ. Базовый анализ с визуальным осмотром и электрической диагностикой стоит около 500 долларов. Комплексные испытания с рентгеновской инспекцией, тепловизионным контролем и полным исправлением дефектов достигают 5000 долларов. Итоговая стоимость определяется после первичной диагностики, когда инженер оценивает характер и масштаб дефектов.

На стоимость влияют следующие факторы: количество слоёв платы, плотность монтажа, тип корпусов компонентов (BGA требуют рентгеновского контроля), доступность документации, необходимость обратного проектирования схемы. Для серийных изделий с повторяющимся дефектом студия может предложить сниженную ставку на диагностику последующих плат после выявления первопричины.

Что влияет на стоимость

Сложность платы — основной фактор ценообразования. Многослойная плата с BGA-компонентами и скрытыми переходными отверстиями требует рентгеновской инспекции и более длительной диагностики, чем простая двухслойная плата с выводными компонентами. Плотность монтажа влияет на трудоёмкость демонтажа и замены компонентов: работа с мелкими SMD-элементами требует больше времени и аккуратности.

Наличие документации существенно сокращает время диагностики. Если у заказчика есть принципиальная схема и Gerber-файлы, инженер быстрее локализует проблему. При отсутствии документации требуется обратное проектирование — восстановление схемы по плате, что увеличивает стоимость и сроки. Студия рекомендует заказчикам сохранять полный пакет проектной документации для снижения затрат на последующее обслуживание.

Почему выбирают нас

Студия сочетает глубокую инженерную экспертизу с практическим опытом исправления сотен плат различной сложности. Инженеры работают с аналоговыми, цифровыми и силовыми схемами, применяют верифицированные методики диагностики и современное оборудование. Каждый проект завершается не просто исправленной платой, а полным пониманием первопричины дефекта и рекомендациями по предотвращению повторных ошибок.

Использование тепловизоров для выявления проблем с пайкой снижает количество отказов на 30–40%. Компании, которые внедряют системный анализ ошибок, сокращают затраты на обслуживание до 20–25% и снижают возвраты на 15–20%. Эти цифры подтверждают: профессиональный анализ окупается за счёт предотвращения повторных отказов.

Экспертиза в силовой электронике

Силовая электроника — одна из самых сложных областей для анализа ошибок. Неправильные методы измерения или плохое моделирование приводят к неверным выводам о работе трансформаторов и конденсаторов. Студия имеет опыт диагностики импульсных источников питания, DC-DC преобразователей, PFC-каскадов и схем управления двигателями, что позволяет выявлять скрытые дефекты, которые упускают мастерские общего профиля.

Игорь Волков

Инженер-разработчик силовой электроники (DC-DC, LLC, flyback)

Не нужно слепо верить даташитным рекомендациям, там они бывают иногда откровенно плохими. И, конечно, решающую роль сыграла более тонкая подгонка номиналов резисторов в силовой части.

Экспертиза в силовой электронике включает анализ тепловых режимов, проверку электромагнитной совместимости, контроль паразитных параметров и верификацию работы в переходных процессах. Инженеры студии применяют методики, исключающие систематические ошибки измерения, что особенно важно при работе с высокочастотными преобразователями.

Инструментальное оснащение

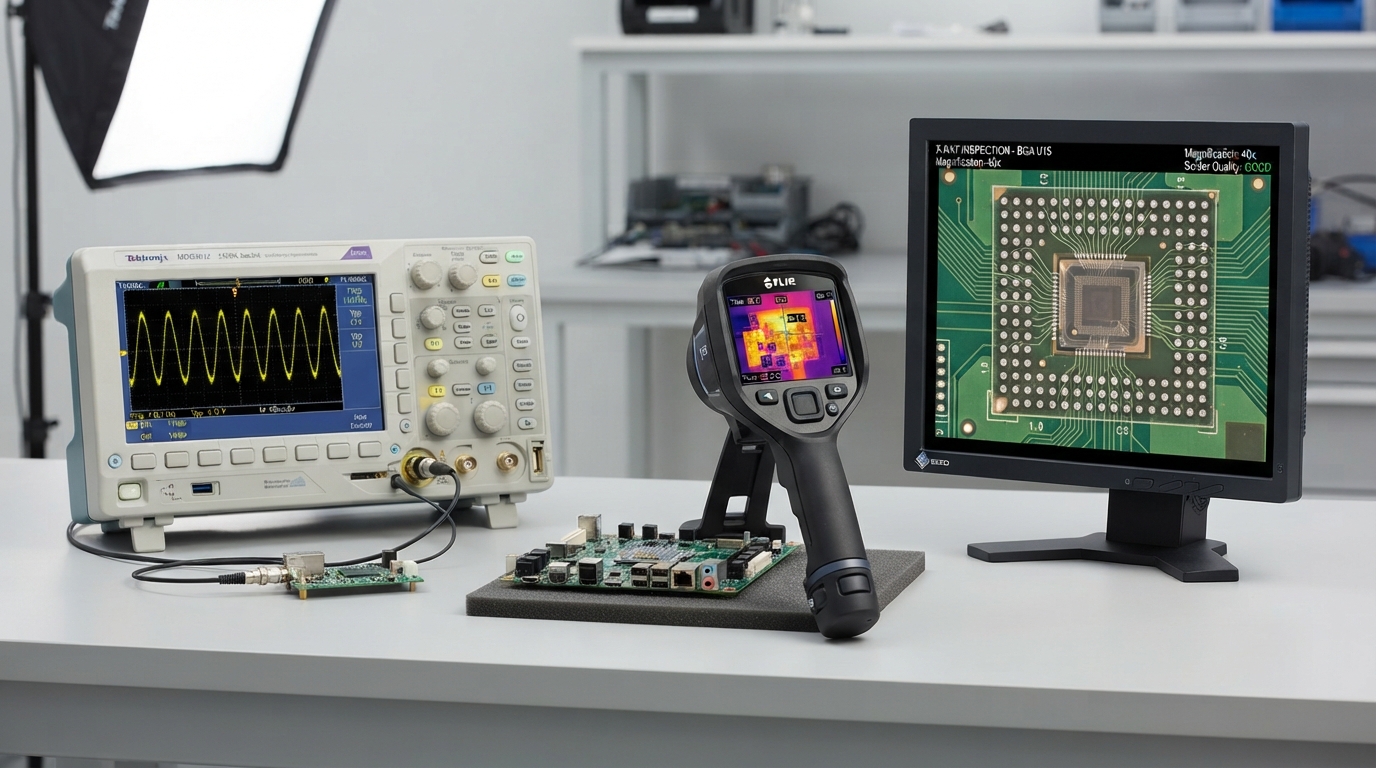

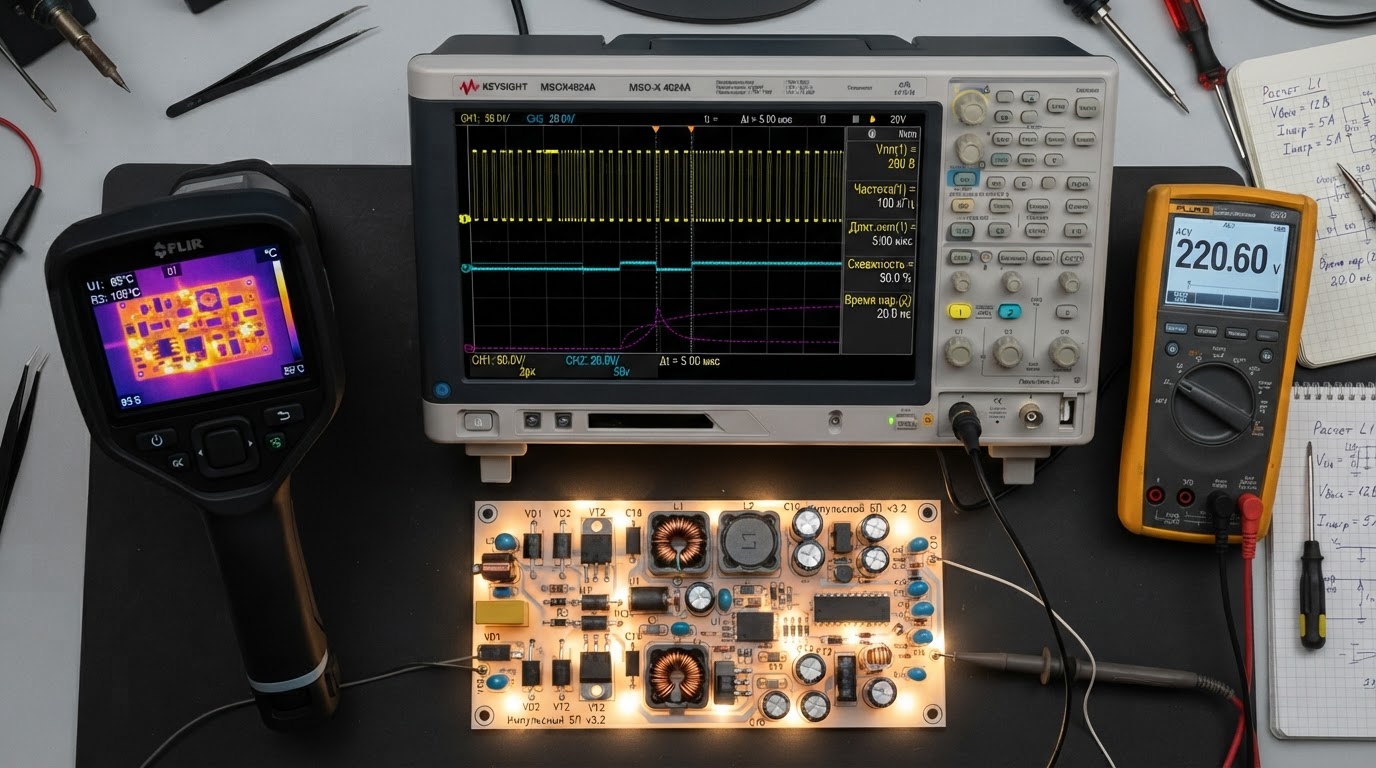

Студия оснащена оборудованием, необходимым для полного цикла анализа и исправления ошибок. Тепловизоры позволяют выявлять горячие точки и короткие замыкания, рентгеновское оборудование — контролировать скрытые соединения, осциллографы и анализаторы спектра — анализировать сигналы и помехи. Термовоздушные станции обеспечивают аккуратный демонтаж компонентов без повреждения платы.

Инструментальное оснащение — не просто наличие приборов, а методики их правильного применения. Неправильные методы измерения приводят к неверным выводам, поэтому инженеры студии следуют верифицированным протоколам измерений. Каждый прибор проходит регулярную калибровку, что гарантирует достоверность результатов.

Примеры наших работ

Кейс 1: Нестабильная работа импульсного источника питания

Задача: Заказчик обратился с проблемой периодических отказов импульсного источника питания мощностью 150 Вт. Устройство работало нормально при комнатной температуре, но отказывало при нагреве выше 60 °C.

Решение: Тепловизионный контроль выявил локальный перегрев выходного диода Шоттки. Анализ схемы показал, что номинал снабберного резистора был выбран по даташитной рекомендации без учёта реальных паразитных параметров трансформатора. После подгонки номиналов резисторов в силовой части и замены диода на компонент с лучшими тепловыми характеристиками перегрев был устранён.

Результат: Устройство стабильно работает при температуре до 85 °C. Количество отказов снизилось на 40% в течение трёх месяцев эксплуатации.

Кейс 2: Короткое замыкание в многослойной плате контроллера

Задача: Промышленный контроллер на 8-слойной плате имел скрытое короткое замыкание, которое не обнаруживалось обычными методами. Плата выходила из строя через 2–3 недели эксплуатации.

Решение: Рентгеновская инспекция выявила микротрещину в переходном отверстии, соединяющем внутренние слои питания. Трещина возникала из-за разницы коэффициентов теплового расширения при циклических изменениях температуры. Дефектное отверстие было восстановлено, а топология доработана с добавлением дублирующих переходных отверстий.

Результат: Контроллеры с доработанной топологией проработали более 12 месяцев без отказов. Затраты на гарантийное обслуживание снизились на 25%.

Типичные ошибки и как их избежать

Ошибка 1: Слепое следование даташитным рекомендациям

Даташитные рекомендации не всегда учитывают реальные условия работы компонента в конкретной схеме. Первая страница даташита — маркетинговая часть, которая может вводить в заблуждение относительно реальных возможностей компонента. Инженер должен критически оценивать рекомендации производителя и проверять их расчётами и испытаниями. Студия выполняет верификацию даташитных данных применительно к конкретному схемотехническому решению.

Ошибка 2: Игнорирование возвратных токов

Возвратные токи — одна из самых частых причин проблем с электромагнитной совместимостью и целостностью сигналов в цифровых и смешанных платах. Неправильная трассировка возвратных путей приводит к увеличению индуктивности контура, наводкам и сбоям в работе. Студия выполняет анализ топологии на предмет корректности возвратных путей и при необходимости дорабатывает трассировку.

Ошибка 3: Недостаточное разделение аналоговых и цифровых зон

Смешение аналоговых и цифровых цепей на плате приводит к проникновению цифровых помех в аналоговые цепи, что ухудшает точность измерений и стабильность работы. Правильное разделение зон, экранирование и фильтрация сигналов — обязательные меры для плат с аналоговыми и цифровыми узлами. Студия применяет эти методы при доработке топологии проблемных плат.

Ошибка 4: Неправильное использование водорастворимых флюсов

Водорастворимые флюсы требуют обязательной отмывки после пайки. Если флюс не смывается должным образом, он вызывает окисление и коррозию контактов, ухудшая электрические характеристики платы. Студия контролирует процесс отмывки и применяет флюсы, соответствующие типу монтажа и условиям эксплуатации изделия.

Ошибка 5: Экономия на тестировании

Пропуск этапа тестирования или сокращение его объёма приводит к тому, что дефекты выявляются уже в полевых условиях, где стоимость их устранения многократно выше. Системный анализ ошибок на этапе проектирования и производства сокращает затраты на обслуживание до 20–25%. Студия включает полный цикл тестирования в каждый проект.

Соответствие стандартам и качество

Анализ и исправление ошибок в платах выполняется в соответствии с международными стандартами качества. Основной стандарт для контроля паяных соединений — IPC-A-610, который регламентирует критерии приёмки для различных классов изделий. Для электромагнитной совместимости применяется IEC 61000, определяющий требования к помехоустойчивости и уровню излучаемых помех. Соблюдение этих стандартов подтверждает качество исправленной платы и её соответствие требованиям заказчика.

Сертификация продукции включает тестирование на соответствие стандартам и испытания на долговечность. Стоимость сертификации варьируется от 1000 до 10000 долларов в зависимости от требований и сложности тестирования. Студия помогает заказчикам подготовить изделия к сертификации, выполняя предварительное тестирование и устраняя выявленные несоответствия.

Как обеспечивается качество исправлений

Качество исправлений обеспечивается многоуровневым контролем на каждом этапе. После замены компонентов выполняется визуальный осмотр паяных соединений под увеличением, затем электрическая проверка цепей и функциональное тестирование. Для ответственных изделий дополнительно проводится тепловизионный контроль под нагрузкой и повторная рентгеновская инспекция скрытых соединений.

Каждая исправленная плата получает гарантию на выполненные работы. Если дефект проявляется повторно в течение гарантийного срока, студия выполняет повторный анализ и исправление бесплатно. Гарантия подтверждает уверенность в качестве выполненных работ и снимает возражение заказчика о рисках.

Часто задаваемые вопросы

Какие компоненты лучше использовать для минимизации ошибок в платах?

Рекомендуется использовать компоненты с высокой надёжностью: конденсаторы с низким эквивалентным последовательным сопротивлением (ESR) и резисторы с низким температурным коэффициентом. Конденсаторы серии X7R от Murata обеспечивают стабильность при изменении температуры. Выбор компонентов должен учитывать условия эксплуатации и требования к надёжности конкретного изделия.

Каковы основные причины перегрева на печатных платах?

Перегрев вызывается недостаточной теплоотводящей способностью, неправильным расположением компонентов и высокой плотностью монтажа. Тепловизоры помогают выявить горячие точки и локализовать проблемные зоны. Исправление включает оптимизацию расположения компонентов, добавление теплоотводов и корректировку тепловых режимов.

Как проверить качество пайки на плате?

Для проверки качества пайки используется рентгеновская инспекция, которая позволяет увидеть скрытые соединения и дефекты. Визуальный осмотр под увеличением выявляет холодные пайки и мосты припоя. Критерии приёмки определяются стандартом IPC-A-610.

Каковы последствия неправильного использования водорастворимых флюсов?

Неправильное использование водорастворимых флюсов приводит к окислению и повреждению платы, если флюс не смывается должным образом. Коррозия контактов ухудшает электрические характеристики и может привести к отказам. Обязательная отмывка после пайки — необходимое условие применения водорастворимых флюсов.

Как можно улучшить электромагнитную совместимость плат?

Для улучшения EMC рекомендуется разделять аналоговые и цифровые зоны, использовать экранирование и фильтрацию сигналов. Правильное проектирование топологии проводников минимизирует индуктивность и снижает уровень помех. Студия выполняет анализ EMC и дорабатывает топологию проблемных плат.

Какова стоимость анализа и исправления ошибок в платах?

Стоимость варьируется от 500 до 5000 долларов в зависимости от сложности проекта. Базовый анализ стоит около 500 долларов, комплексные испытания с исправлениями достигают 5000 долларов. Точная стоимость определяется после первичной диагностики.

Итоги

Анализ и исправление ошибок в платах — это инженерный процесс, который выявляет первопричины дефектов и устраняет их с гарантией качества.

• Тепловизионный контроль снижает количество отказов на 30–40%, выявляя скрытые короткие замыкания и пробитые конденсаторы.
• Рентгеновская инспекция — единственный неразрушающий метод контроля скрытых соединений в BGA-корпусах и многослойных платах.
• Системный анализ ошибок сокращает затраты на обслуживание до 20–25% и снижает возвраты на 15–20%.
• Стоимость работ варьируется от 500 до 5000 долларов в зависимости от сложности платы и характера дефектов.
• Студия выполняет полный цикл: от первичной диагностики до повторного тестирования и подготовки отчётной документации.
• Каждая исправленная плата проходит многоуровневый контроль качества и получает гарантию на выполненные работы.
• Соответствие стандартам IPC-A-610 и IEC 61000 подтверждает качество исправлений и готовность изделия к сертификации.
