Доработка динамика 25ГДН-1-4: установка визера для улучшения звучания
Низкочастотные головки 25ГДН-1-4 (ранее известные как 10ГД-34, современный аналог ) широко применялись в советских акустических системах 6АС-2, 6АС-9, 10АС-9, 6МАС-4 и серии S-30 в качестве НЧ/СЧ звеньев. В качестве ВЧ-головки часто использовалась 6ГДВ-1-16 (3ГД-2). Качество звучания таких систем в среднем диапазоне часто вызывает нарекания. Доработка с применением визера позволяет существенно улучшить характеристики динамика.
Проблема исходной конструкции 25ГДН-1-4
Частотная характеристика (АЧХ) головки 25ГДН-1-4 имеет выраженные неравномерности в области средних частот. Начиная с 1 кГц наблюдается плавный подъем звукового давления, а свыше 4,5 кГц — резкий спад (см. рис. 2). Фильтры акустических систем серии S-30 имеют частоту раздела 5 кГц, а 6АС-2 — 10 кГц. Это создает значительный провал в частотной характеристике, что ухудшает качество звука. Кроме того, пылезащитный колпачок, особенно полимерный металлизированный, не обладает достаточной жесткостью. При больших амплитудах возникают слышимые щелчки и дребезг. Головка 6ГДВ-1-16 имеет частоту основного резонанса 4,5 кГц и не может работать на этой частоте без искажений, проявляя характерное сипение.
Внешний вид и установочные размеры
Влияние визера на частотную характеристику
Повысить верхнюю границу частотного диапазона динамика до 10-12 кГц позволяет установка дополнительного конуса (визера), который вставляется внутрь диффузора. На высоких частотах основной диффузор перестает работать из-за гибкого соединения со звуковой катушкой, а в работу включается малый диффузор, обладающий необходимой жесткостью и малым весом.

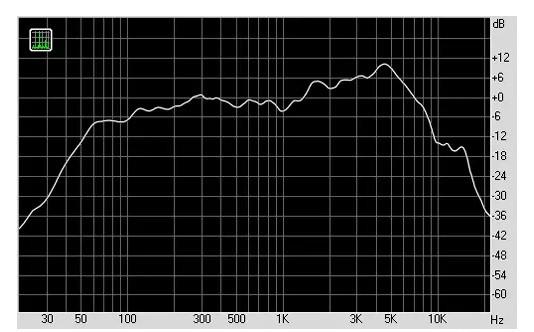

АЧХ звукового давления 25ГДН-1-4 (10ГД-34)
Громкоговоритель с дополнительным диффузором (визером)
Типичные недостатки звучания имеют акустические системы семейства S-90. Для их устранения родной пылезащитный колпачок заменяют на колпачок от головки 10ГДШ-1-4 (10ГД-36К), имеющий форму конуса-рупора. Диаметры их звуковых катушек очень близки: 25,7 мм у 10ГДШ и 25,4 мм у 25ГДН. Этот метод позволяет эффективно использовать динамик в качестве среднечастотного звена, например, в схемах с пассивными акустическими системами, как в проекте 2-х полосной АС на 10ГДШ-1 и 3ГД-31.
Высокочастотные пассивные рупоры (конусы) 10ГДШ-1-4
Пошаговая инструкция по монтажу
Работы по доработке проводятся в следующем порядке:
- Пылезащитный колпачок отмачивают растворителем 646 или 647.
- Аккуратно извлекают его скальпелем. Рекомендуется использовать не намагничиваемый инструмент, чтобы не повредить элементы динамика.
- Ватным тампоном, смоченным в растворителе, удаляют остатки клея с диффузора.
- Нижнюю часть рупора и верхнюю часть звуковой катушки промазывают клеем “Момент”.
- Детали просушивают 10-15 минут, затем снова промазывают клеем и соединяют, прижимая с усилием.
Извлечение пылезащитного колпачка и приклеивание рупора

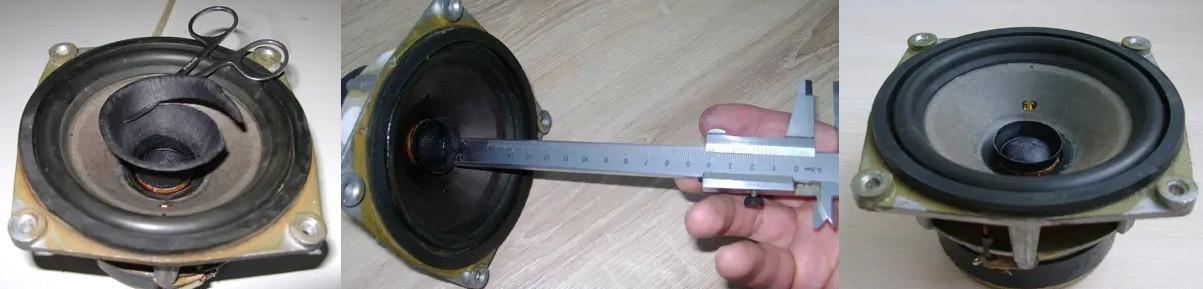

Формирование рупора для 25ГДН
Конструкция рупора изначально разработана для головки 10ГДШ-1. Для 25ГДН-1-4 его необходимо подогнать. Подгонка заключается в поэтапном срезании края рупора с измерением АЧХ после каждого шага. Операцию повторяют до получения наиболее ровной кривой в средних частотах. Обычно срезается около 10 мм края рупора. Последующие подрезания (по 1-3 мм) следует проводить крайне аккуратно. В итоге боковая поверхность рупора внутри составляет около 7 мм. Обрезку лучше выполнять маникюрными ножницами, а край пропитать клеем БФ-2, разведенным этиловым спиртом, для придания жесткости.
Результат доработки
Измерения АЧХ проводят с помощью измерительного микрофона на расстоянии 30-40 см от головки. Доработка позволила расширить полосу частот, воспроизводимых головкой 25ГДН-1-4, до 10 кГц, и избавиться от структурных призвуков. При прослушивании заметно расширение полосы верхних частот. Несмотря на погрешности измерений, результат считается достигнутым. Динамик 25ГДН-1 после такой доработки может использоваться как НЧ, СЧ или широкополосный излучатель в компьютерных АС, автомобильных системах (в штатные места дверей) и малогабаритных сабвуферах. Также этот подход применим при применении сотового 25ГДШ-2Н в качестве СЧ в сложных многополосных системах.

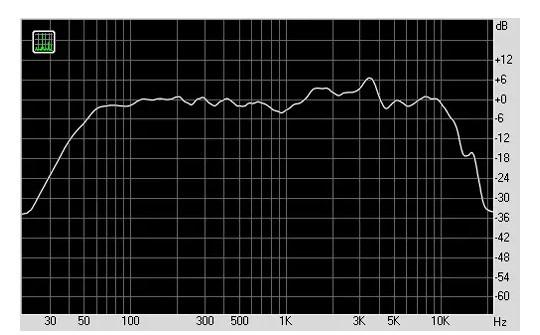

АЧХ 25ГДН-1-4 с дополнительным излучателем
Примечание. Для устранения влияния акустического короткого замыкания при измерениях головку помещают в бокс с открытой задней стенкой, покрытой звукопоглощающим материалом. Динамик монтируют на переднюю панель снаружи. Иначе воздух, резонирующий в отверстии, внесет искажения в виде пиков и провалов на графике.
Литература
- Бурко В., Лямин П. – Бытовые акустические системы: эксплуатация и ремонт. Справочное пособие. Минск, “Беларусь”, 1996.
- Сапожков М. – Акустика. Учебник для вузов, “Связь”, 1978.
- Афонин С. – Создание акустических систем в домашних условиях, “Эксимо”, 2008.
