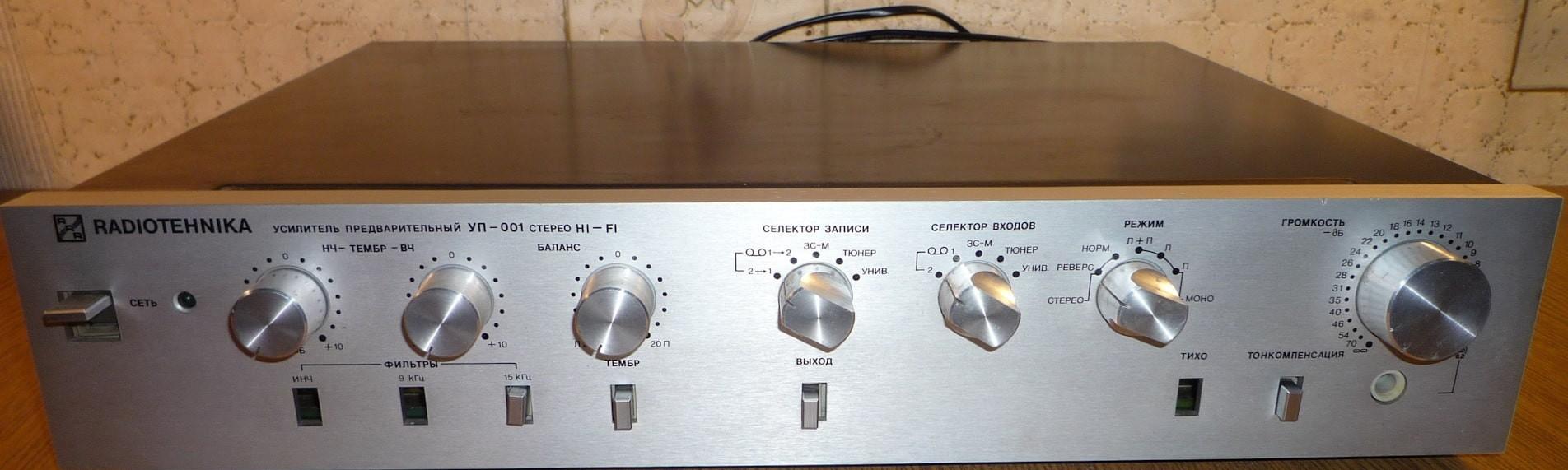

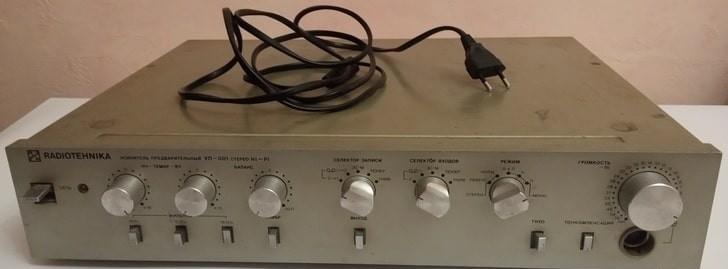

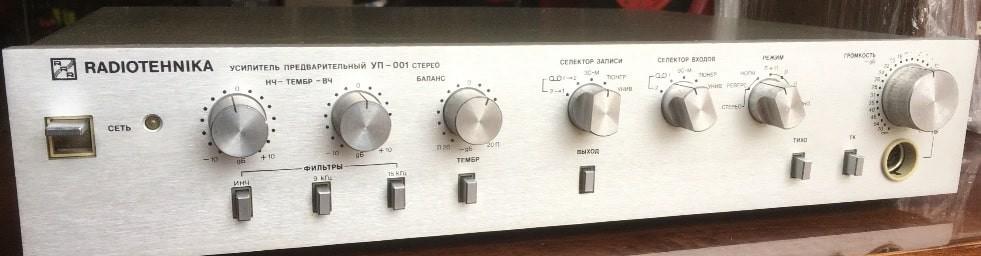

Усилитель Радиотехника УП-001: характеристики и описание
Изготовитель: , серийный выпуск стартовал в 1985 году. Этот аппарат стал классикой советской Hi-Fi аппаратуры 0-го и 1-го классов, обеспечивая высокое качество звучания.
Назначение: Предназначен для усиления, коммутации и оперативного управления звуковыми сигналами. Является центральным элементом в составе бытовой радиоаппаратуры, обеспечивая качественную обработку звука от различных источников.
Основные технические характеристики:
- Номинальный диапазон частот (при неравномерности АЧХ ±0,3 дБ): 20 – 20000 Гц
- Коэффициент гармоник (КГ): 0,03%
- Переходное затухание между каналами на 1 кГц: 48 дБ
- Отношение сигнал/шум (взвешенный): 72 дБ
- Номинальное выходное напряжение: 1 В / 10 кОм
- Потребляемая мощность: 15 Вт
- Внешние размеры (ШхВхГ): 430х88х358 мм
- Вес: 7,2 кг
Описание и особенности конструкции

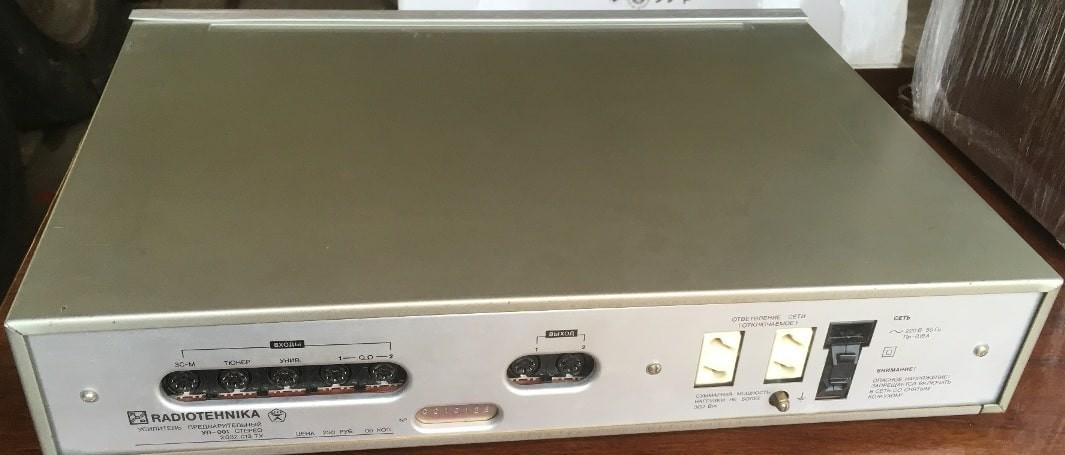

Усилитель Радиотехника УП-001 обеспечивает полный цикл обработки аудиосигнала: от выбора источника до усиления для прослушивания. Устройство поддерживает коммутацию с двумя магнитофонами, позволяя осуществлять запись с любого источника, а также перезапись с одного магнитофона на другой. Функция оперативного контроля записанного сигнала делает работу с аппаратурой удобной и интуитивно понятной.

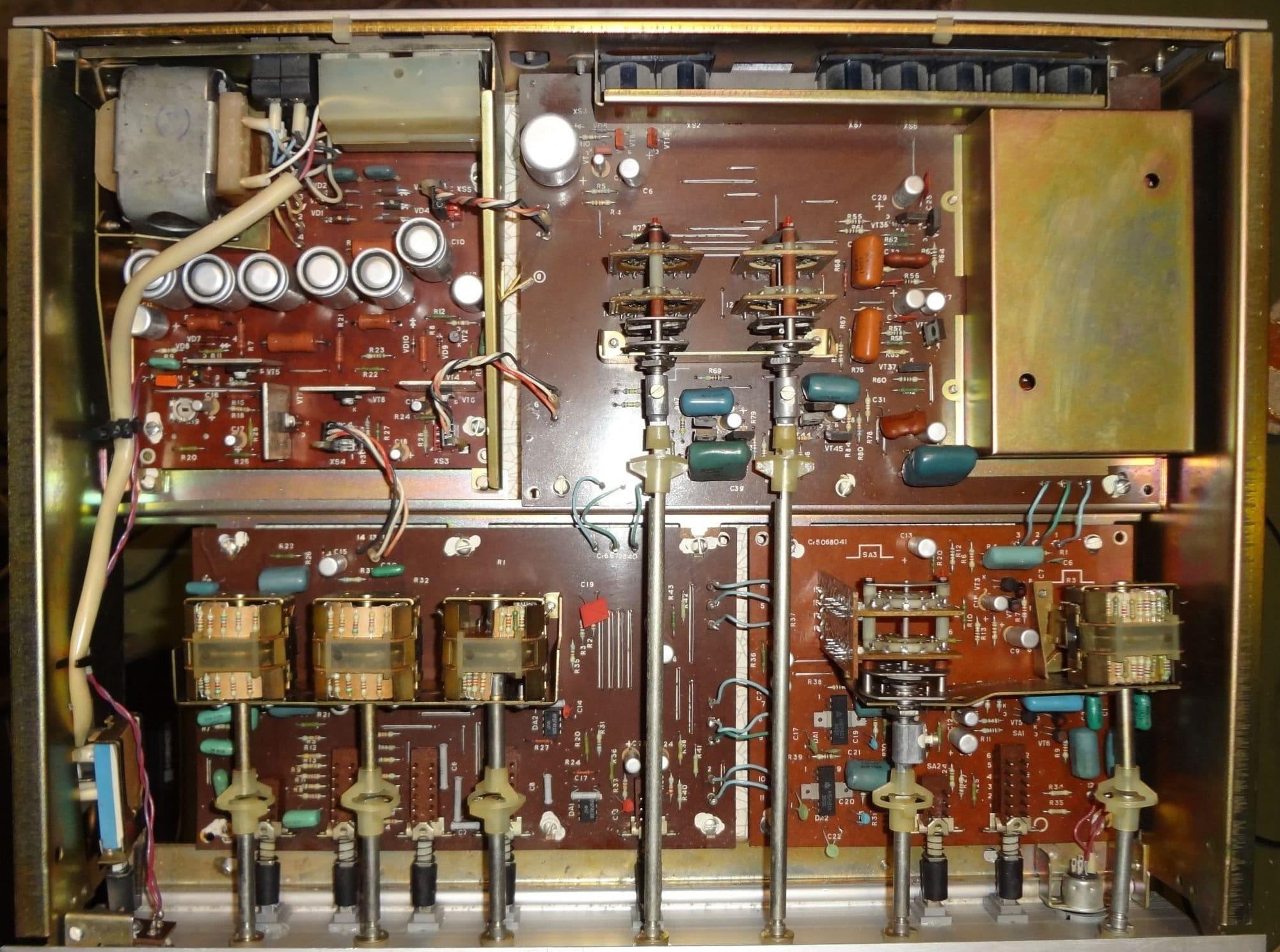

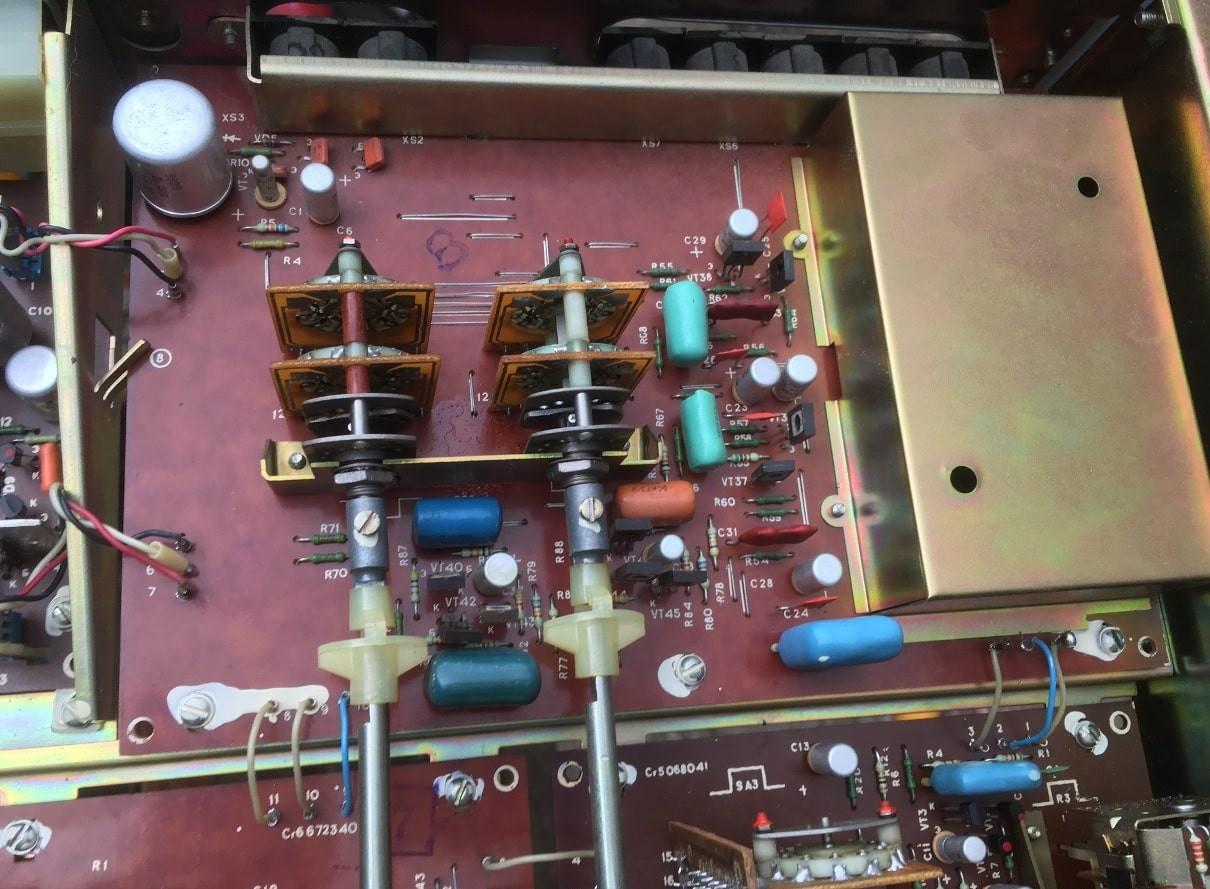

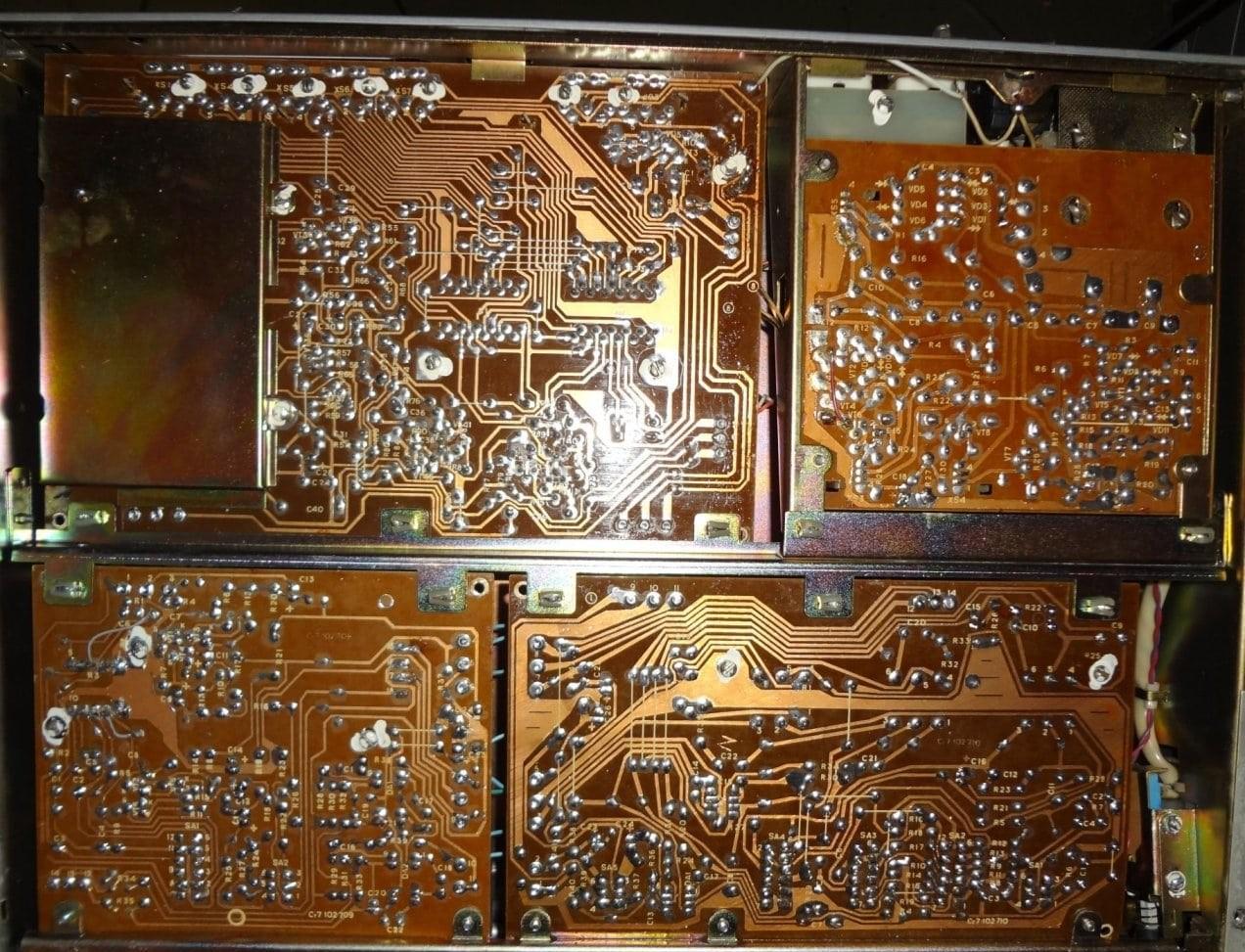

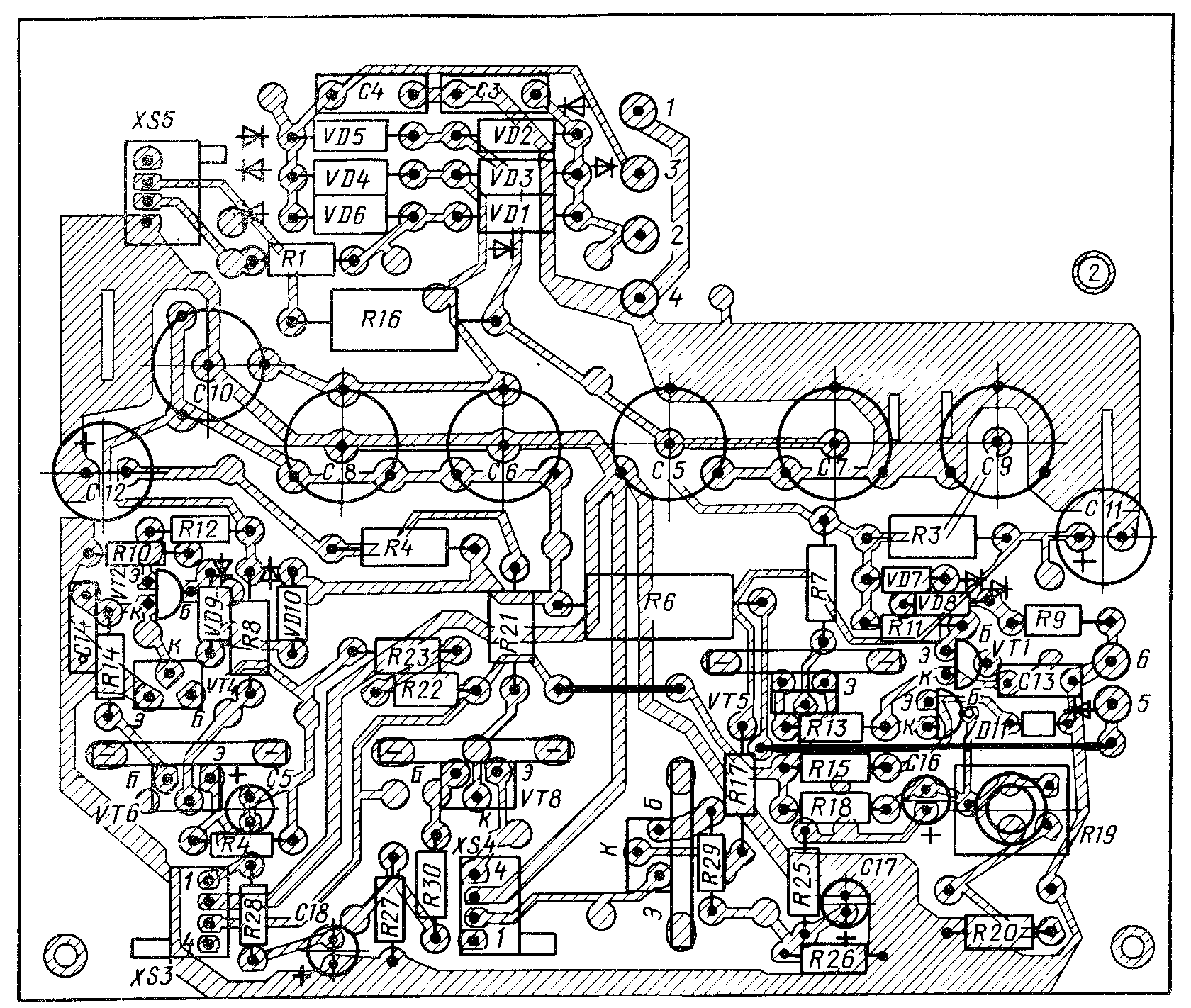

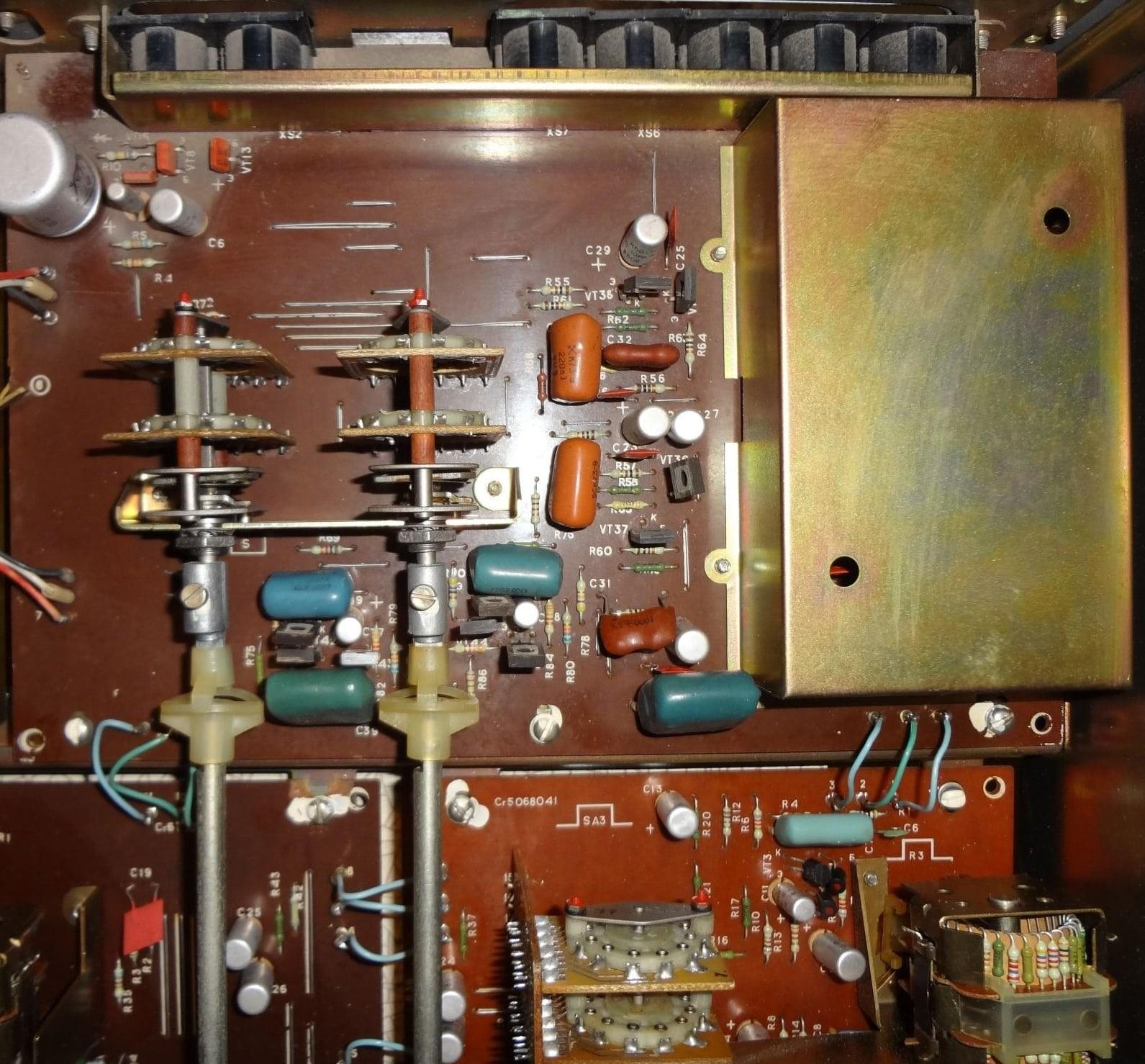

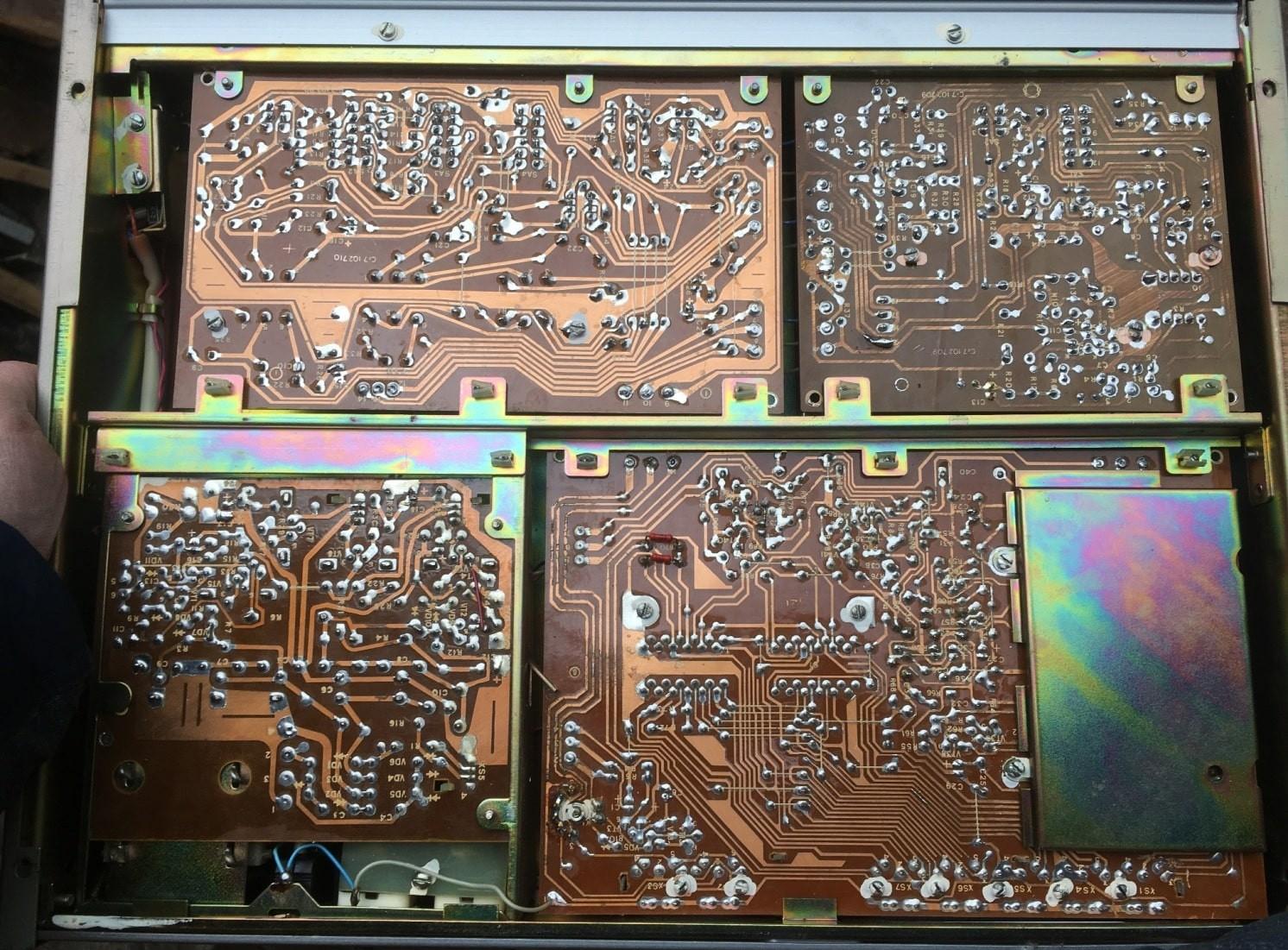

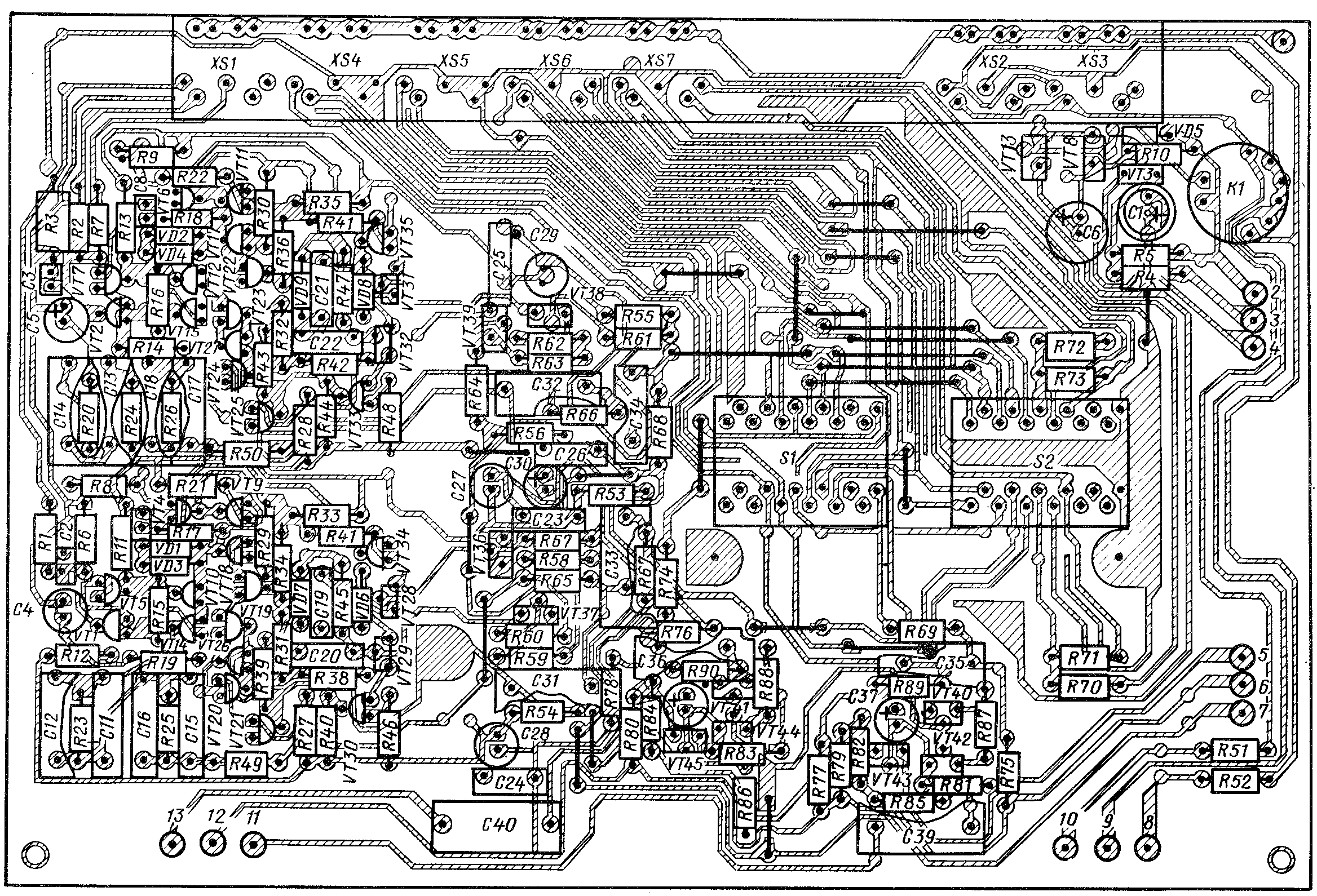

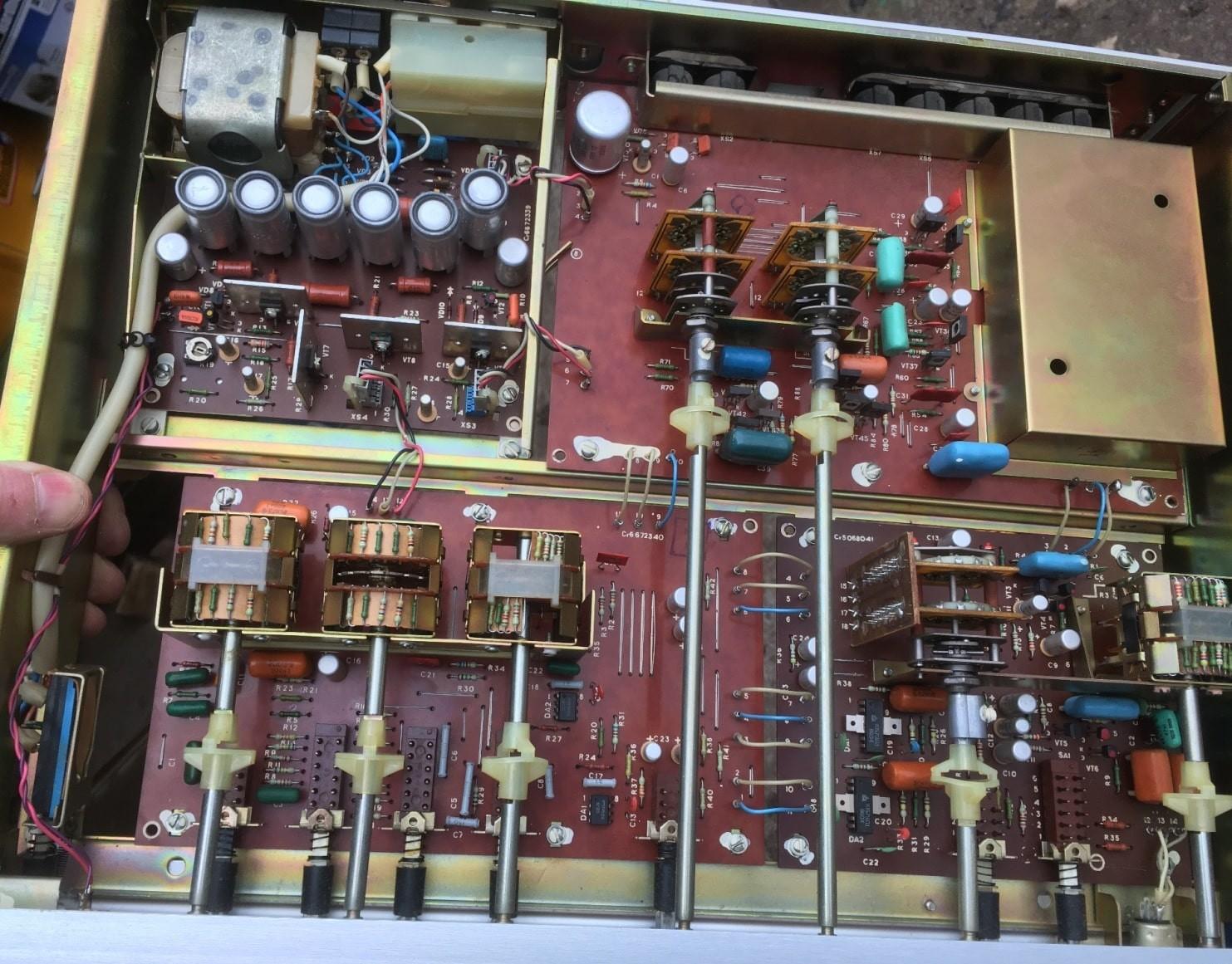

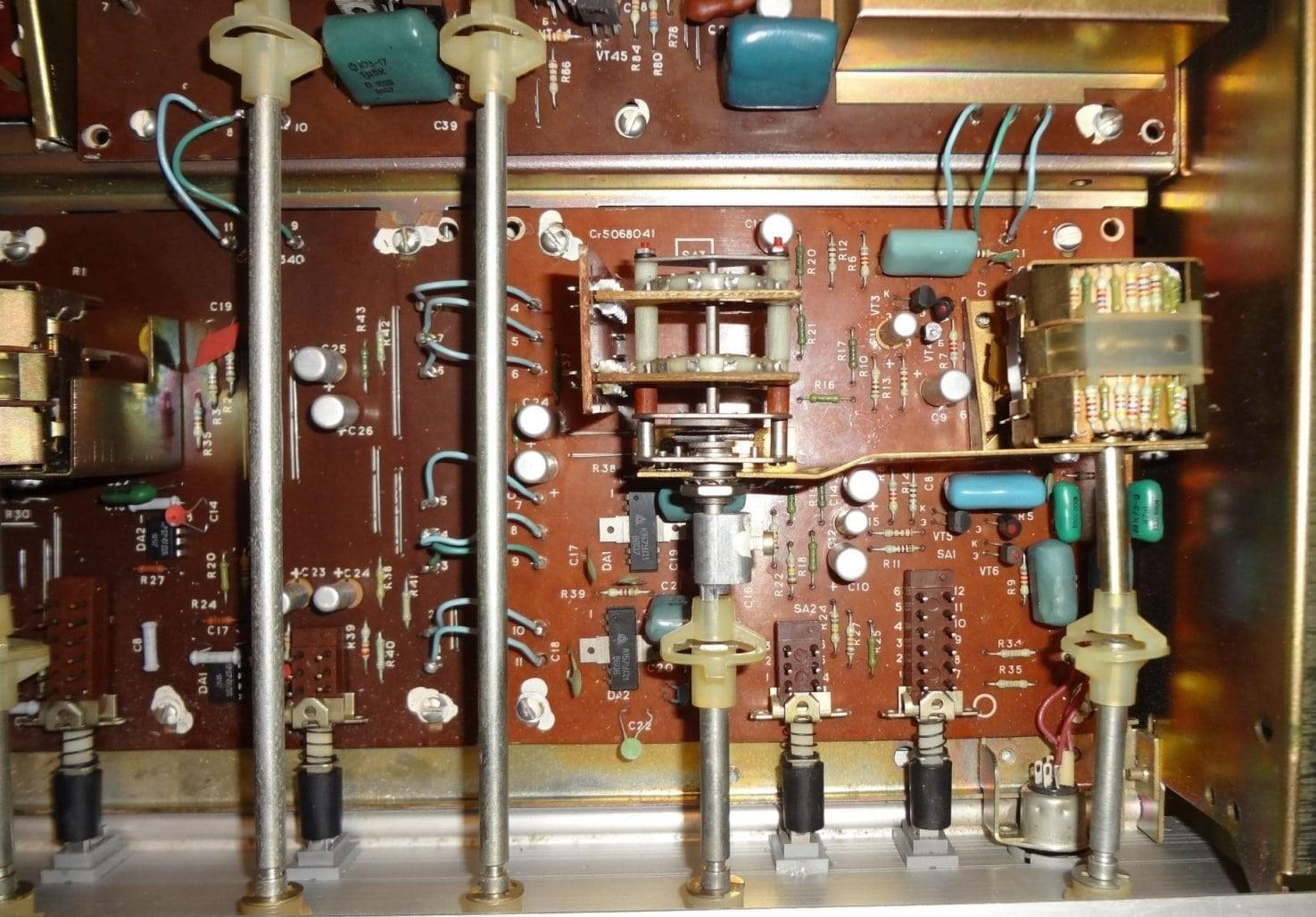

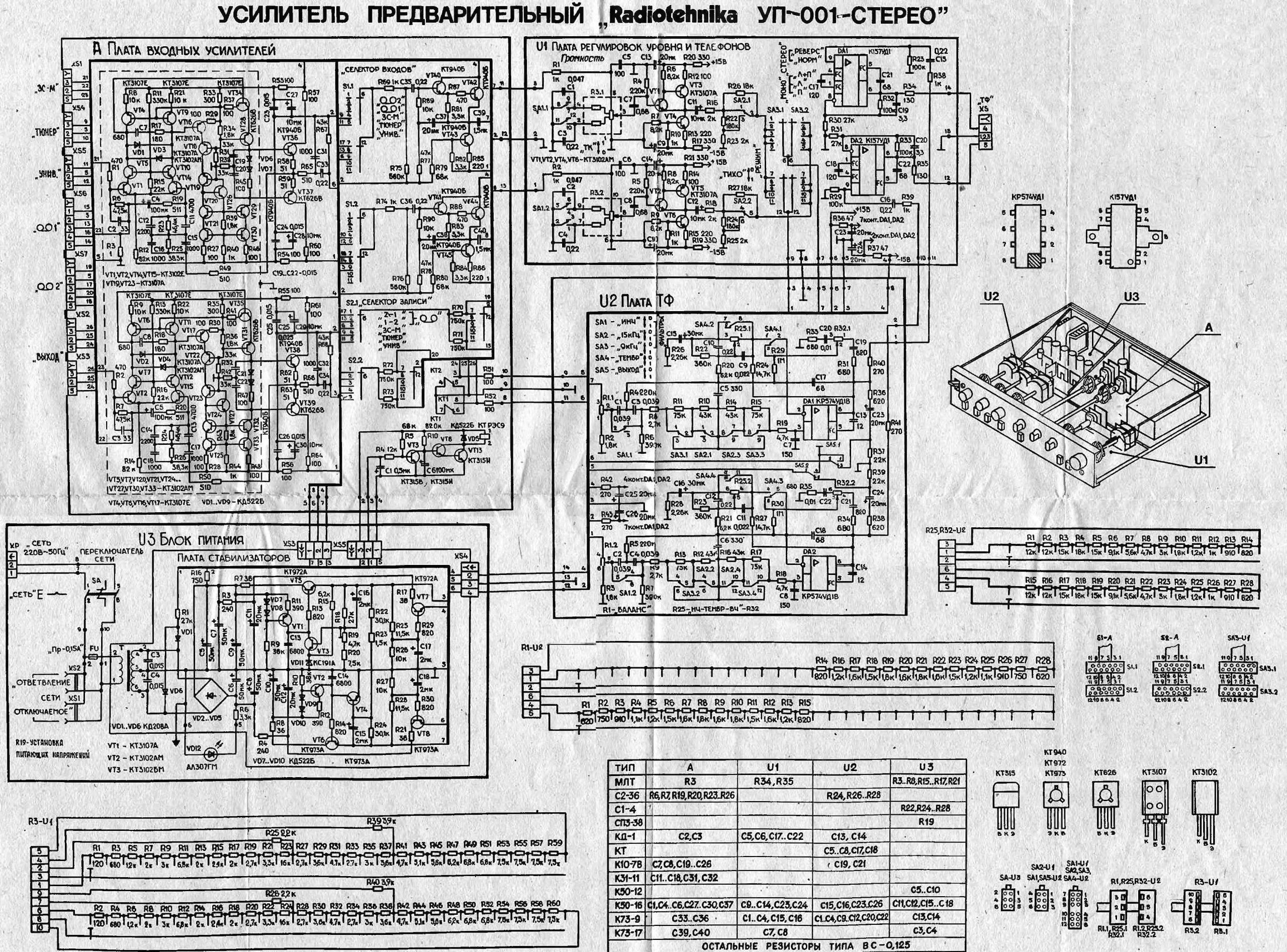

Конструктивно усилитель состоит из четырех основных печатных плат, что упрощает его обслуживание и ремонт:

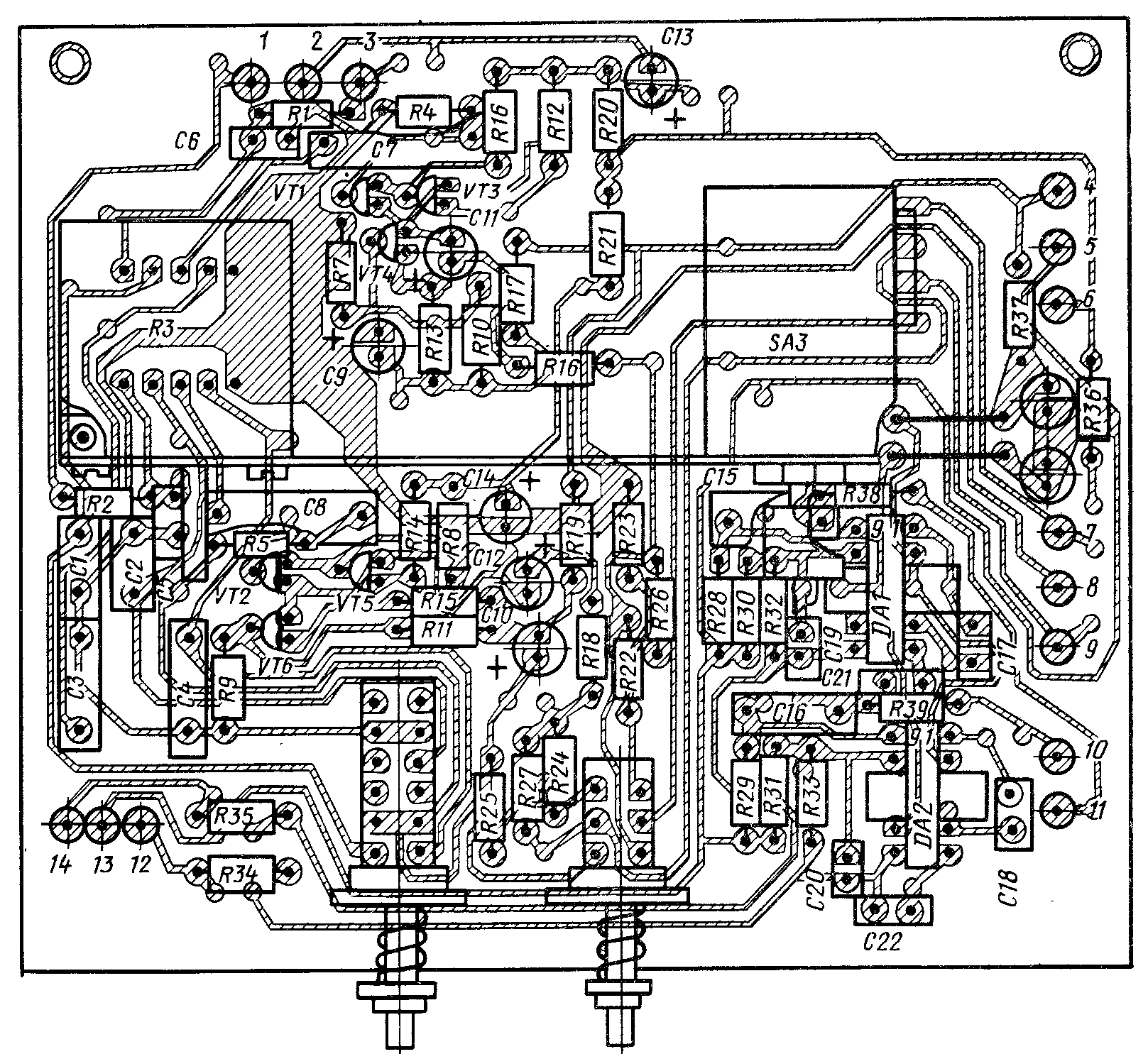

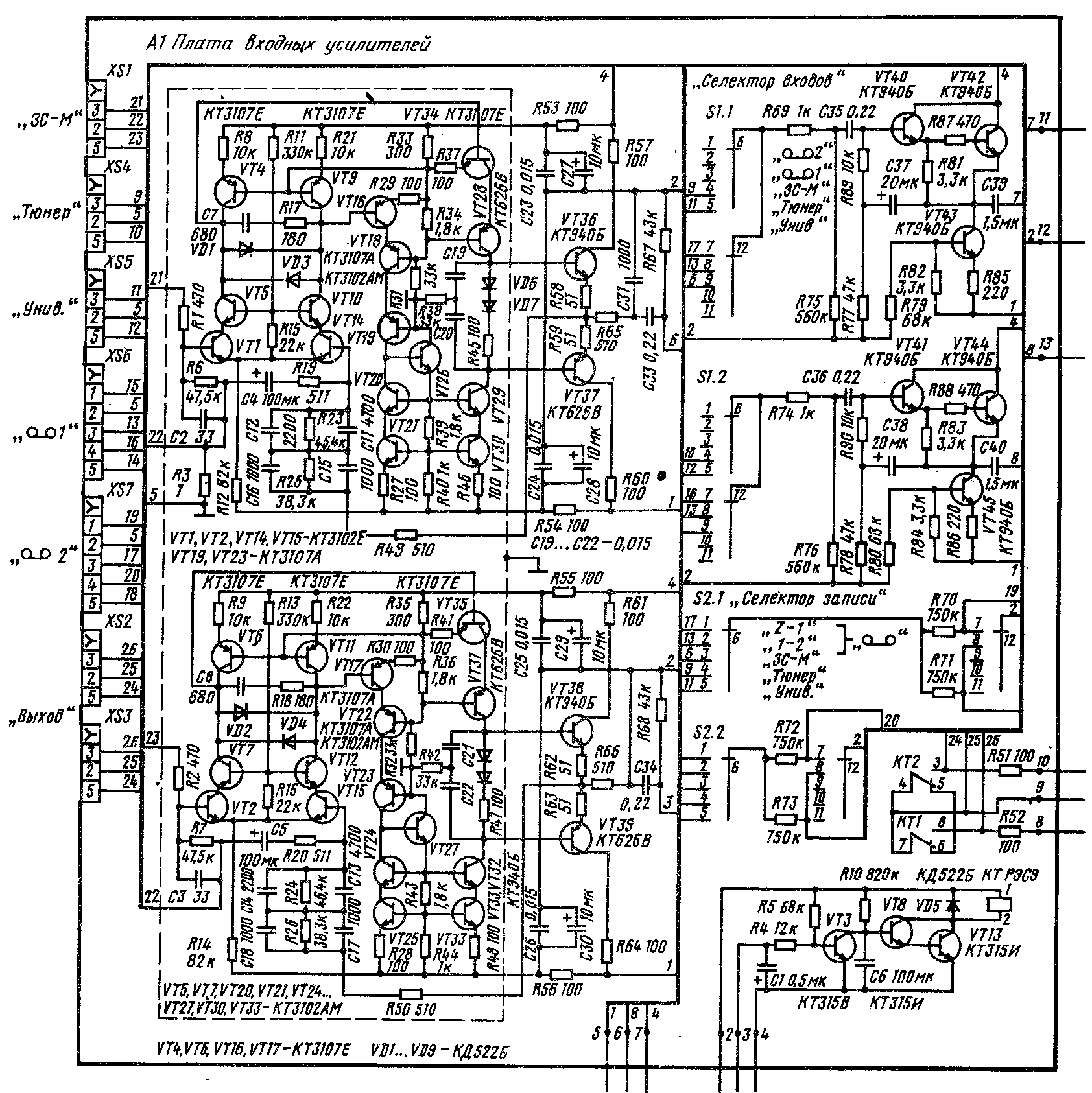

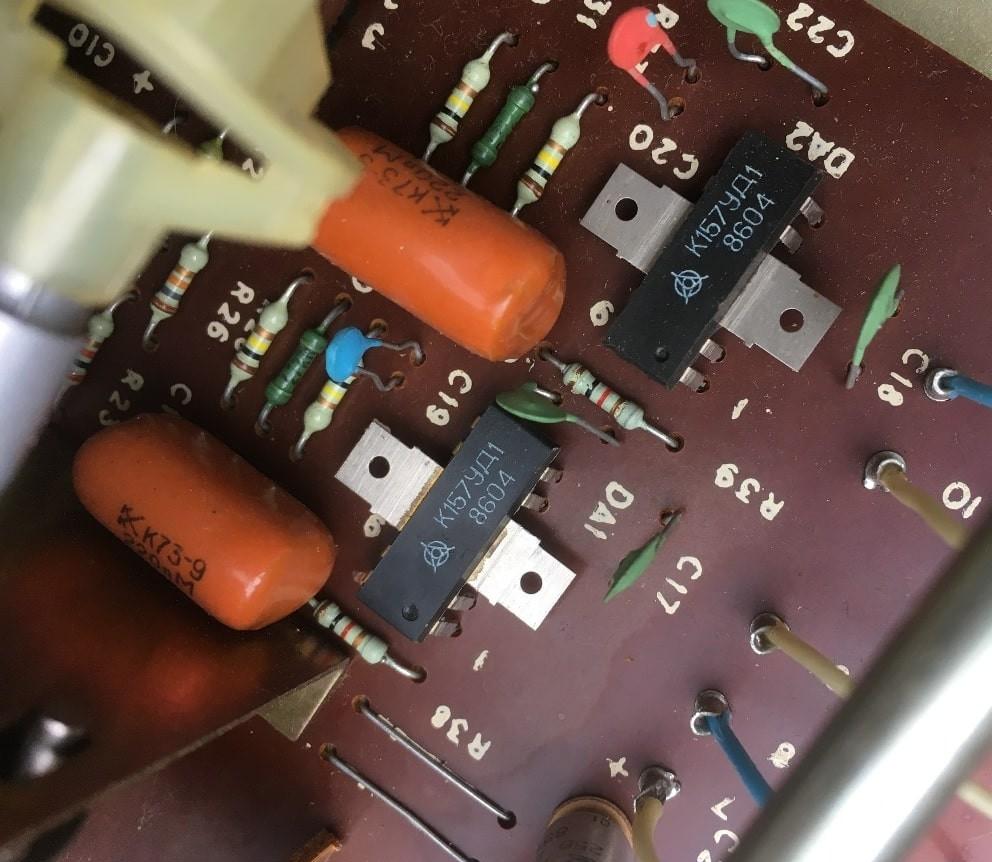

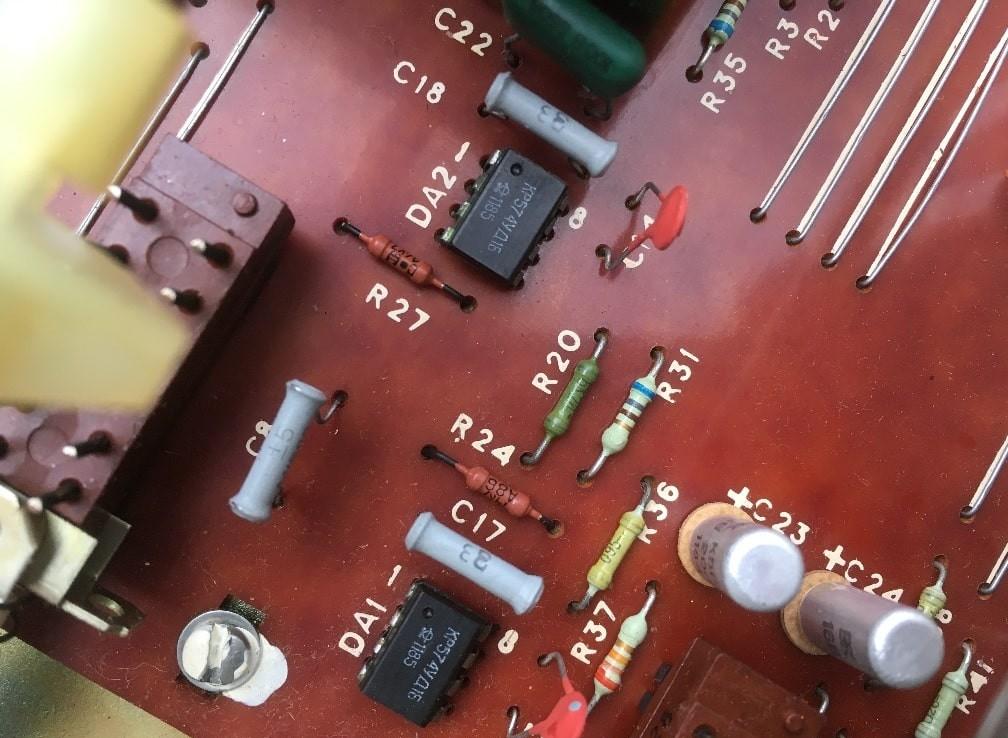

- Плата входных усилителей (А1) — обеспечивает предварительное усиление сигнала.

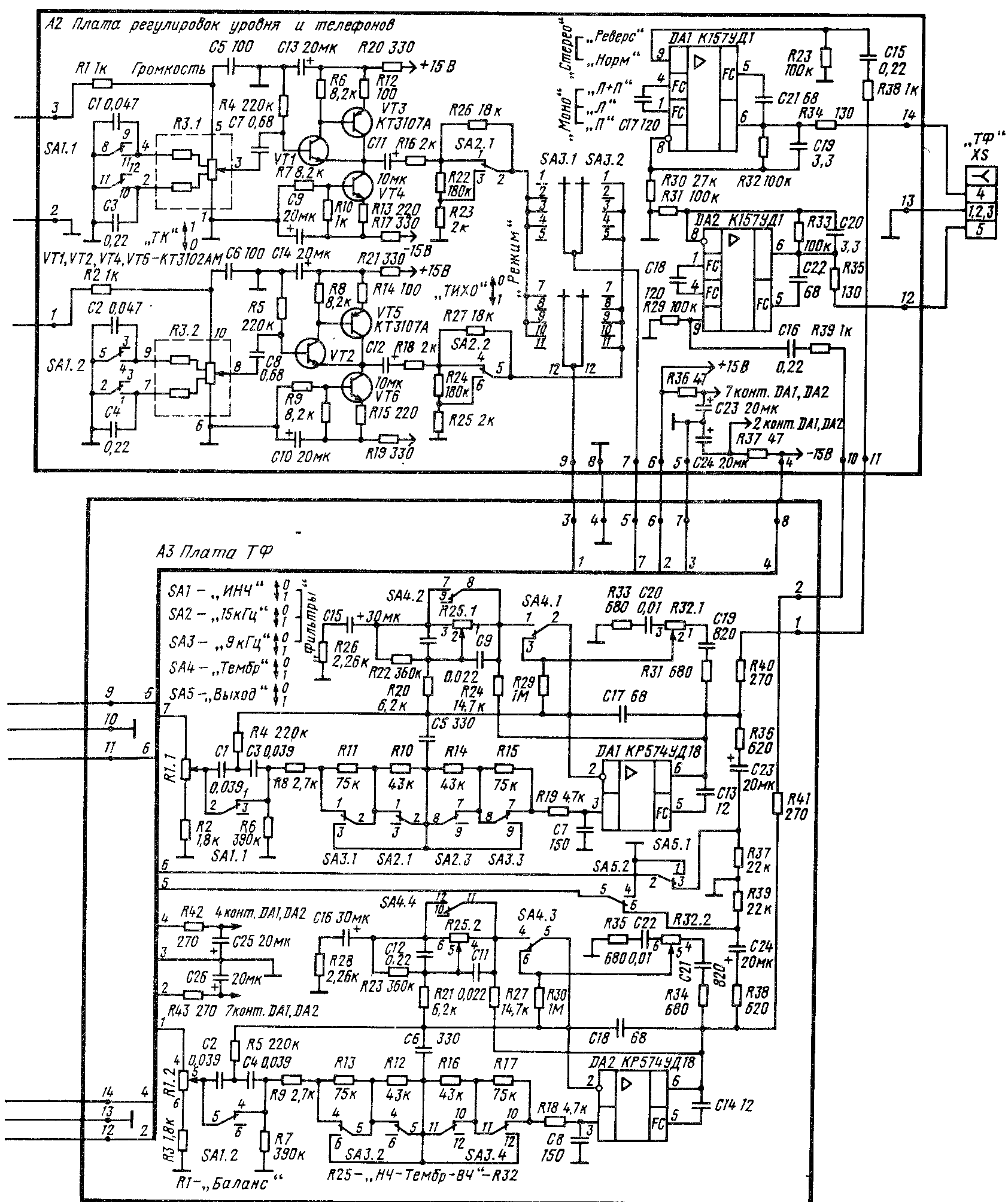

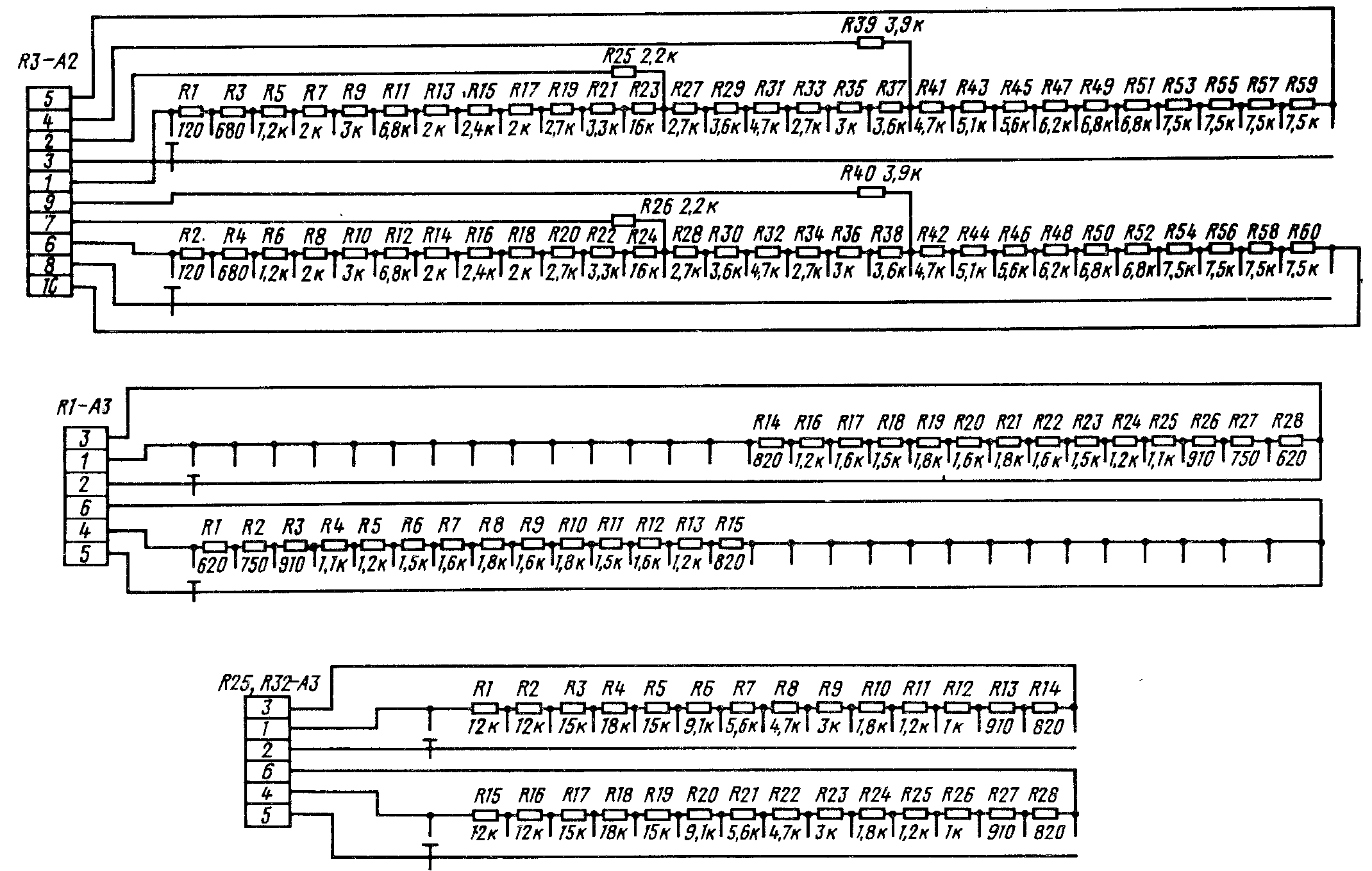

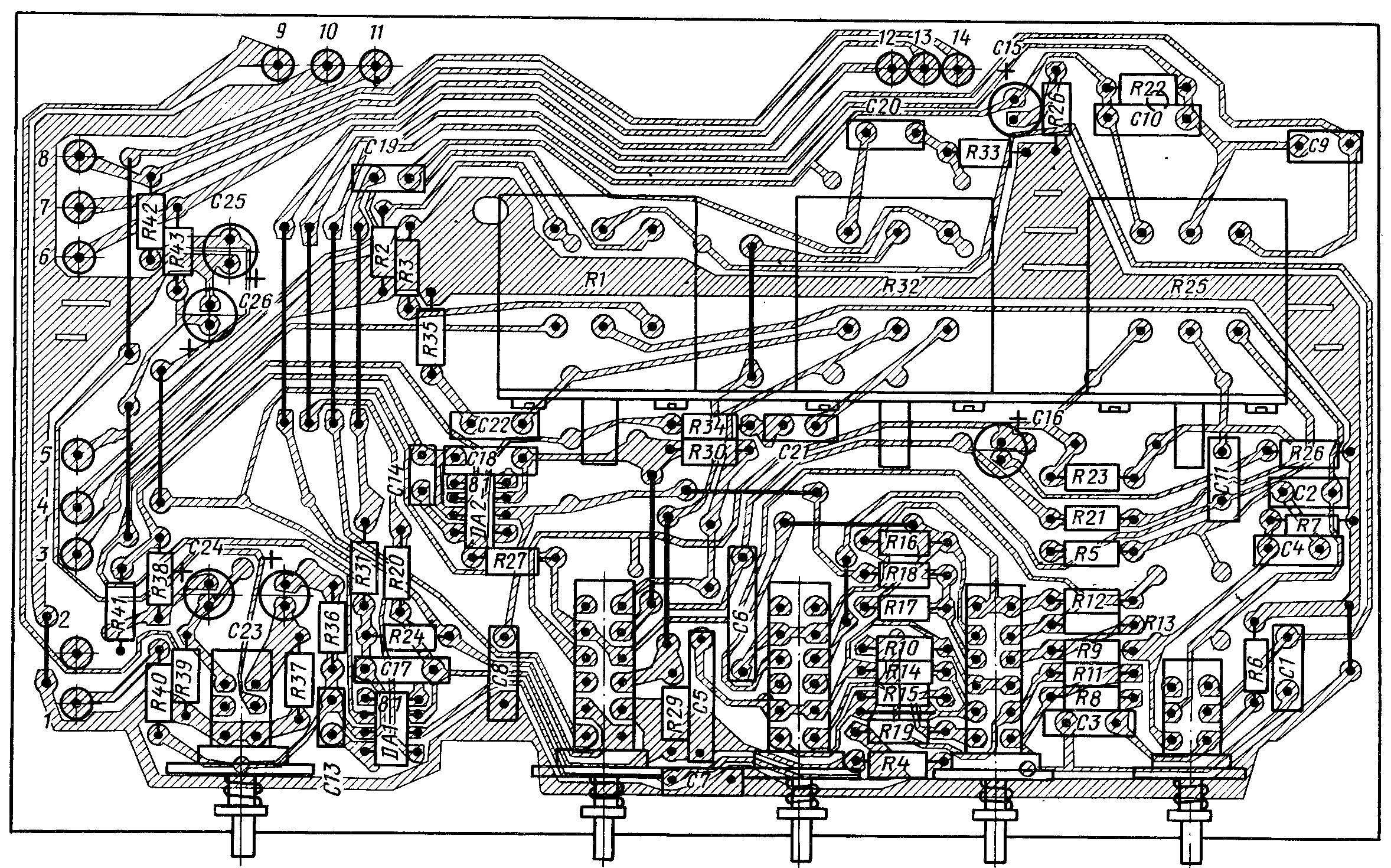

- Плата регулировок уровня и телефонов (А2) — отвечает за управление громкостью и выход на наушники.
- Плата тембров и фильтров (А3) — содержит схемы коррекции тембра и кроссоверы.

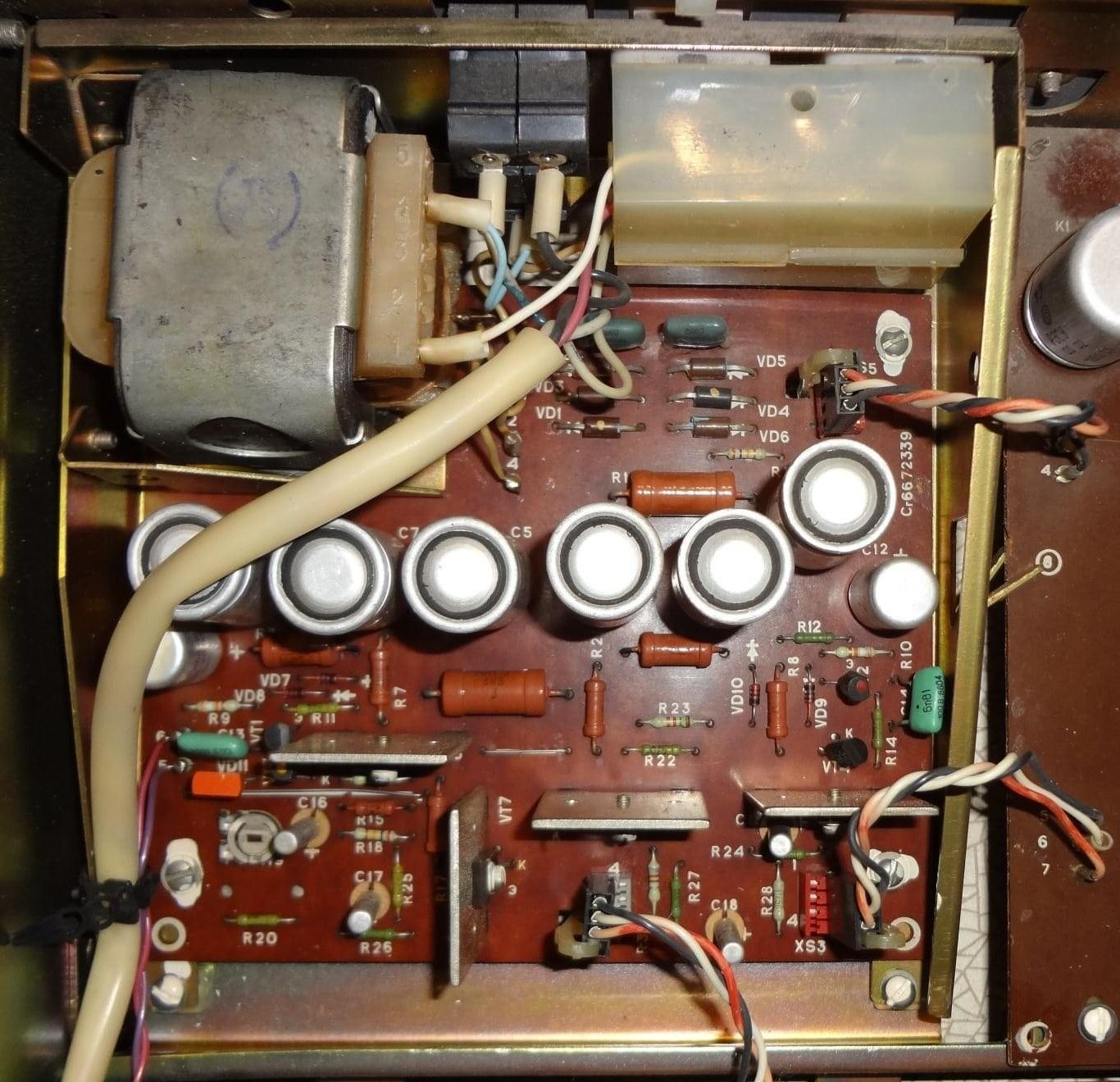

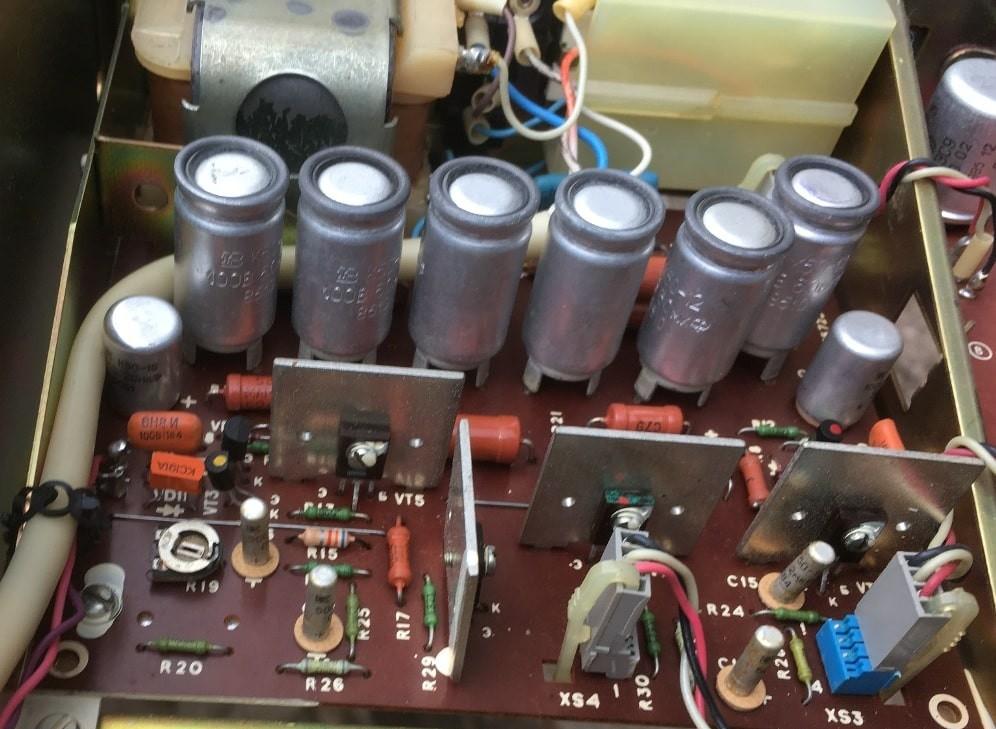

- Плата блока питания (А4) — обеспечивает стабильное электропитание всех узлов.

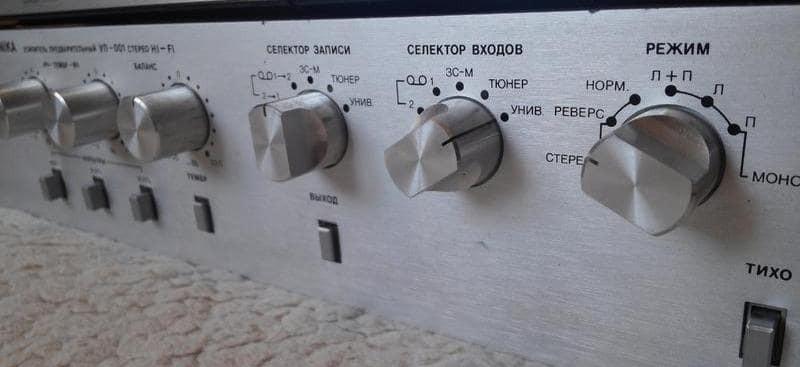

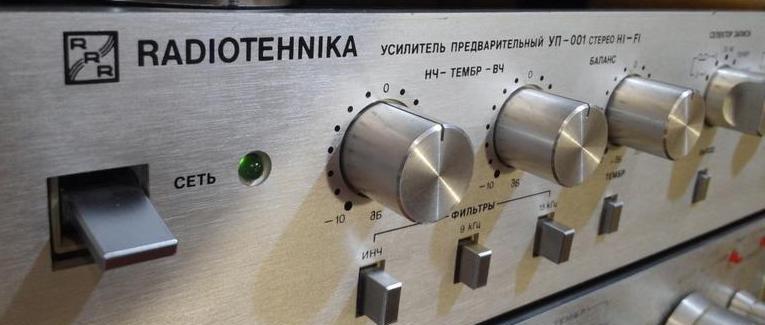

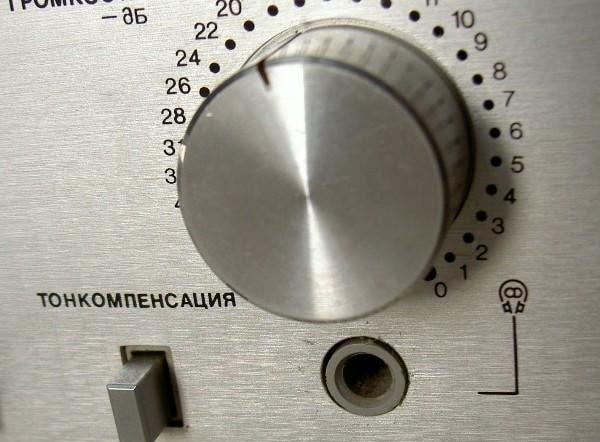

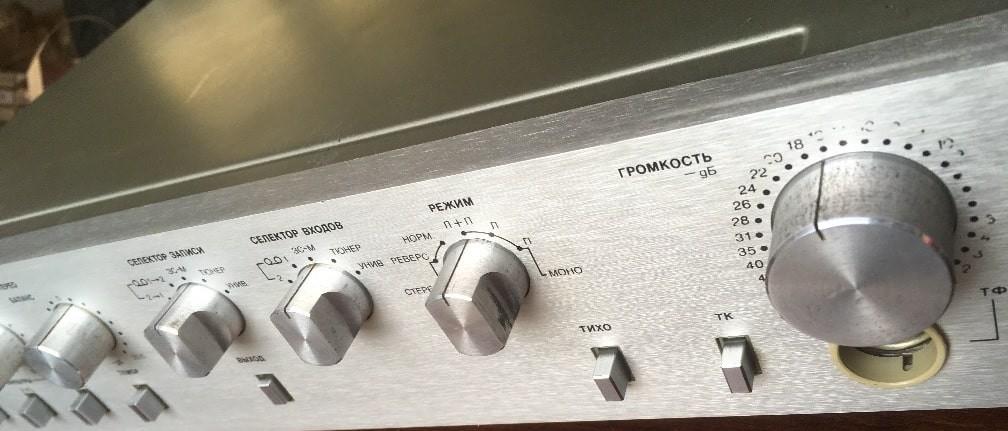

Система коммутации позволяет одновременно усиливать сигнал с выбранного источника и записывать его на магнитную ленту. Управление звуком осуществляется плавно и ступенчато: регулировка громкости имеет отключаемую тонкомпенсацию, а также предусмотрены раздельные настройки тембра по высоким и низким частотам и точная регулировка стереобаланса.
