Усилитель Орбита УМ-002: характеристики и схема
Изготовитель: завод «Электроаппарат», г. Ростов, с 1985 года. Это устройство относится к высшему классу аудиотехники советского периода.
Назначение: усилитель предназначен для усиления мощности звуковых сигналов от различных источников звуковых программ при работе в помещении. Он отлично подходит для создания высококачественной акустической системы, сопоставимой с современными аналогами, такими как Феникс 50 У 008С.
Полная документация, схема, паспорт и дополнительные фото находятся в архиве на Яндекс.Диске нашего сайта.
Основные технические характеристики
Усилитель демонстрирует высокие показатели качества звука, сопоставимые с легендарным АРКТУР-002-стерео.
- Диапазон воспроизводимых частот: 20 – 20000 Гц
- Неравномерность АЧХ в диапазоне 20-20000 Гц: ±1 дБ
- Номинальная мощность канала на нагрузку: 50 Вт/4 Ом
- Коэффициент гармоник в диапазоне 40-16000 Гц: 0,07 %
- Коэффициент общих искажений интермодуляции: 0,1 %
- Отношение сигнал/взвешенный шум: 92 дБ
- Переходное затухание между каналами в диапазоне 250-10000 Гц: 46 дБ
- Коэффициент демпфирования в диапазоне 40-16000 Гц: 20
- Номинальное входное напряжение: 1 В
- Сопротивление входа: 47 кОм (±4,7 кОм)
- Потребляемая мощность от сети:
- в рабочем режиме: 90 Вт
- в номинальном режиме: 200 Вт
- Размер усилителя (ШхВхГ): 320х60х320 мм
- Вес усилителя: 8 кг
Описание конструкции
Усилитель состоит из двух идентичных каналов усиления. Каждый канал оснащен надежной защитой от перегрузок по выходу, схемой задержки включения и комплексной защитой акустических систем и усилителя от короткого замыкания выхода.
В конструкции предусмотрена возможность подключения дополнительной акустической стереосистемы, а также стереотелефонов для персонального прослушивания.

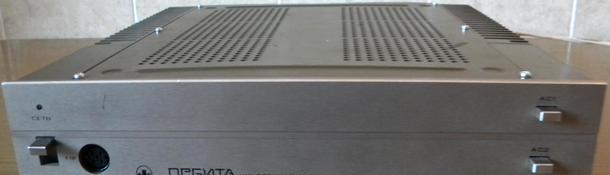

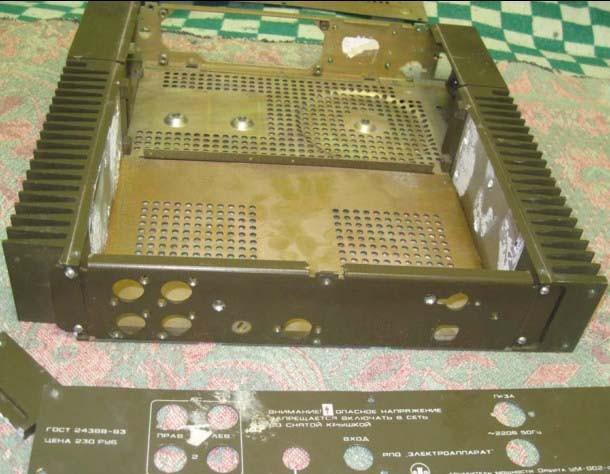

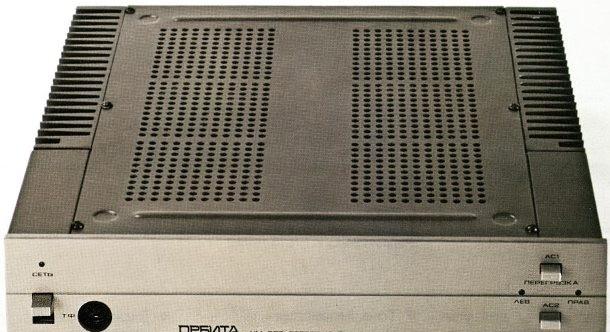

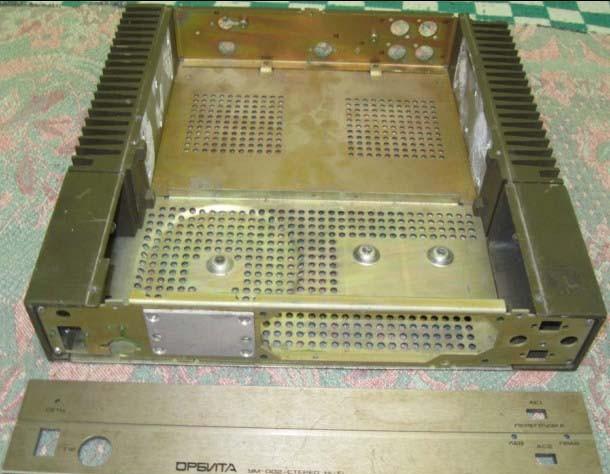

Корпус усилителя комбинированный. Боковые стенки, которые одновременно служат радиаторами выходных транзисторов, выполнены из алюминия. Аналогичный материал использован для передней панели. Нижняя и верхняя крышки изготовлены из металла.

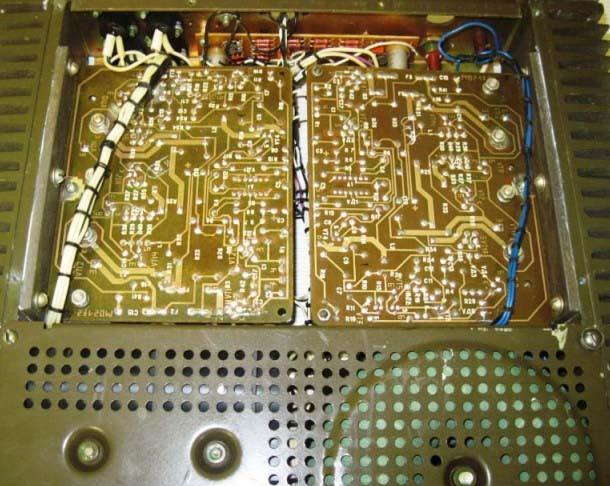

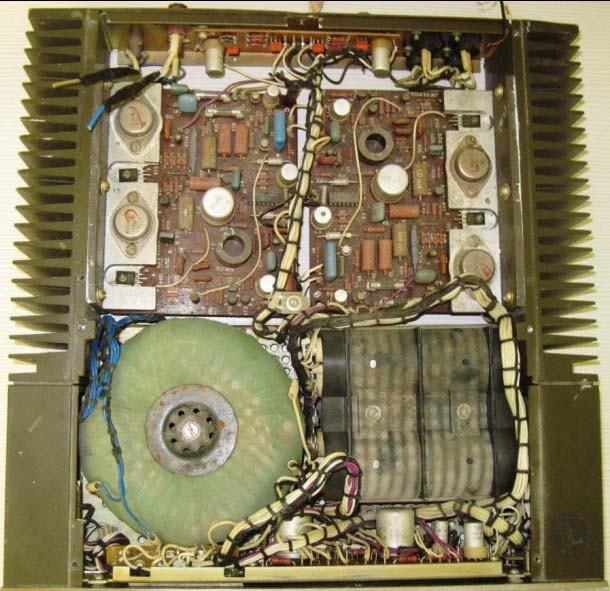

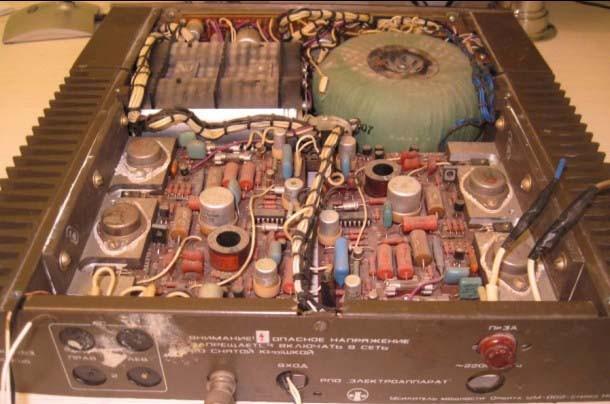

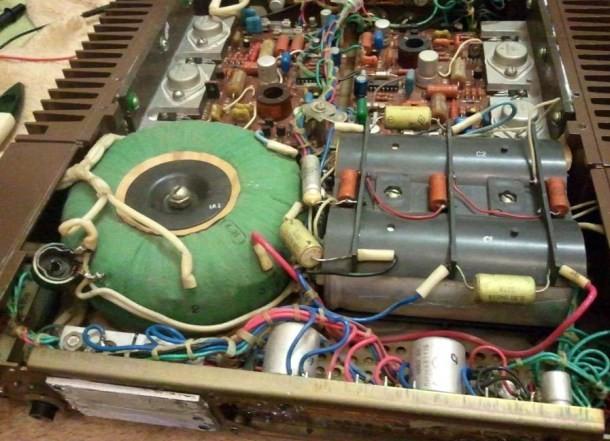

Внутреннее расположение компонентов продумано до мелочей. Слева расположен сетевой трансформатор, справа от него — конденсаторы блока питания. Выше, над блоком питания, находятся платы усилителей мощности. На задней стенке установлена плата А-6 (схема индикации перегрузки). Схема защиты АС совмещена со схемой задержки включения и коммутации, располагается возле передней панели — это плата А2.
Схема и документация
Схема ОРБИТА УМ-002 доступна для скачивания. Для тех, кто ищет альтернативы или хочет сравнить подходы к проектированию, рекомендуем ознакомиться с Трембита-101.
