Pioneer CT-W505R: характеристики и описание кассетной дека

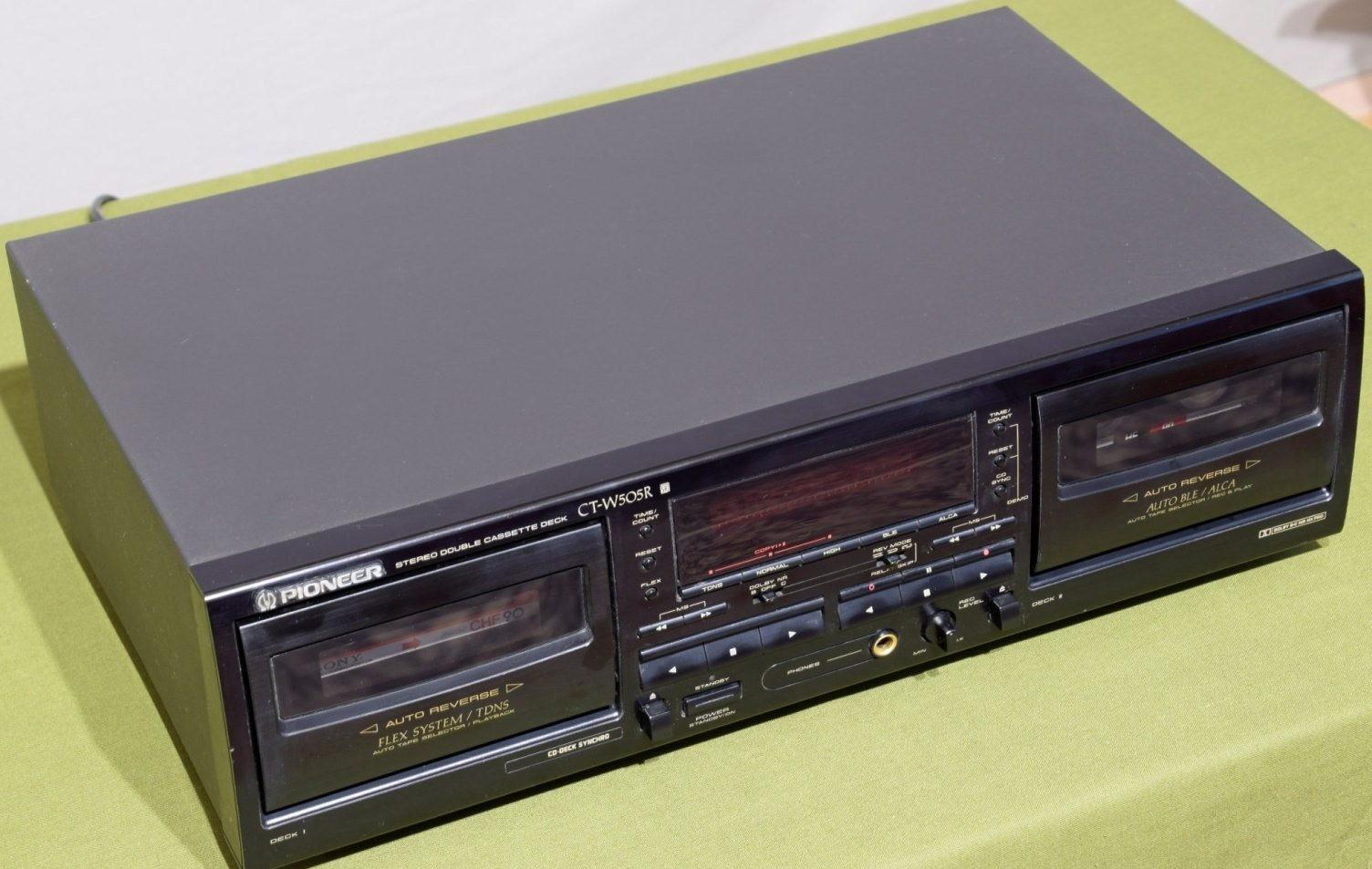

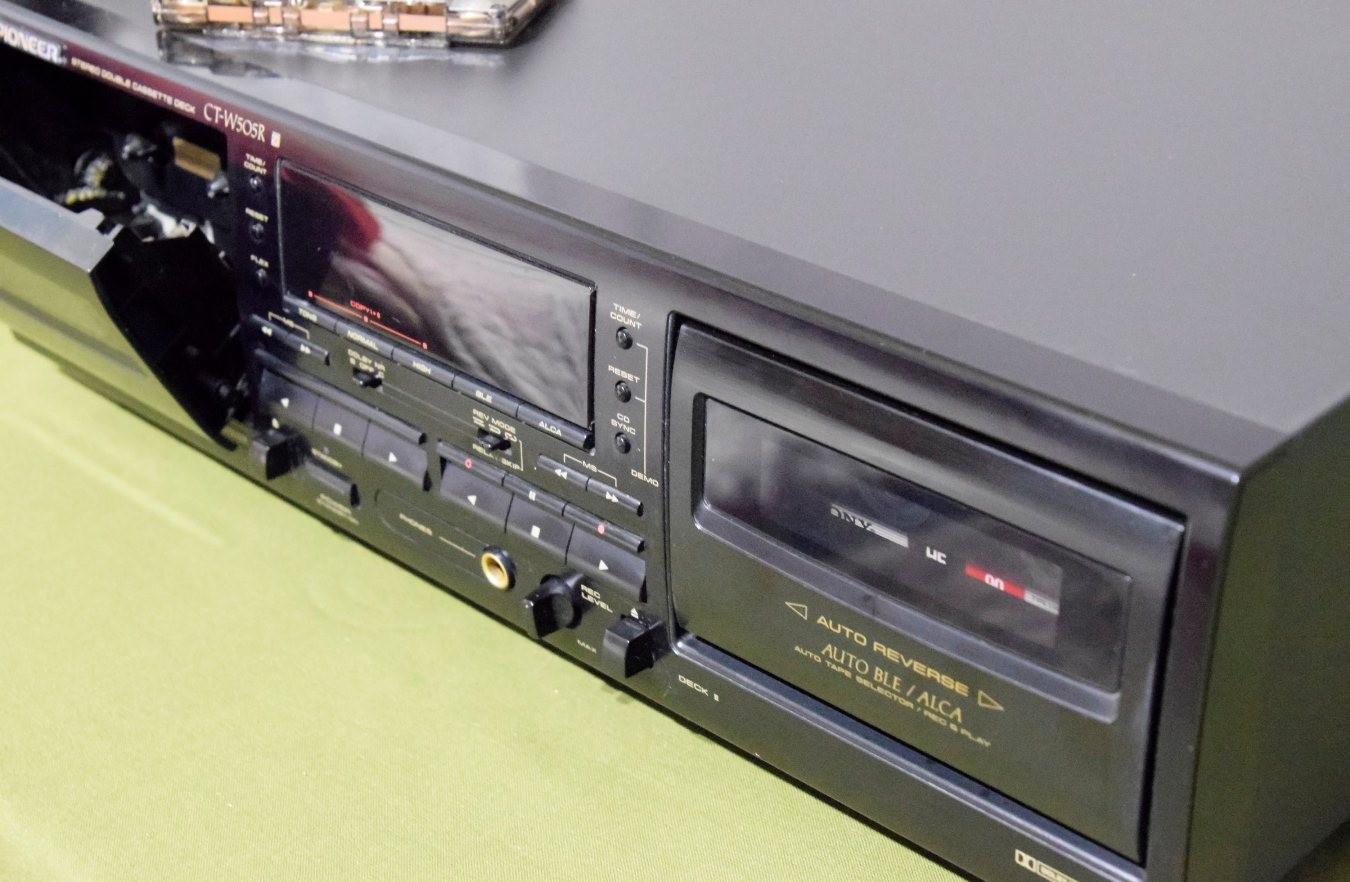

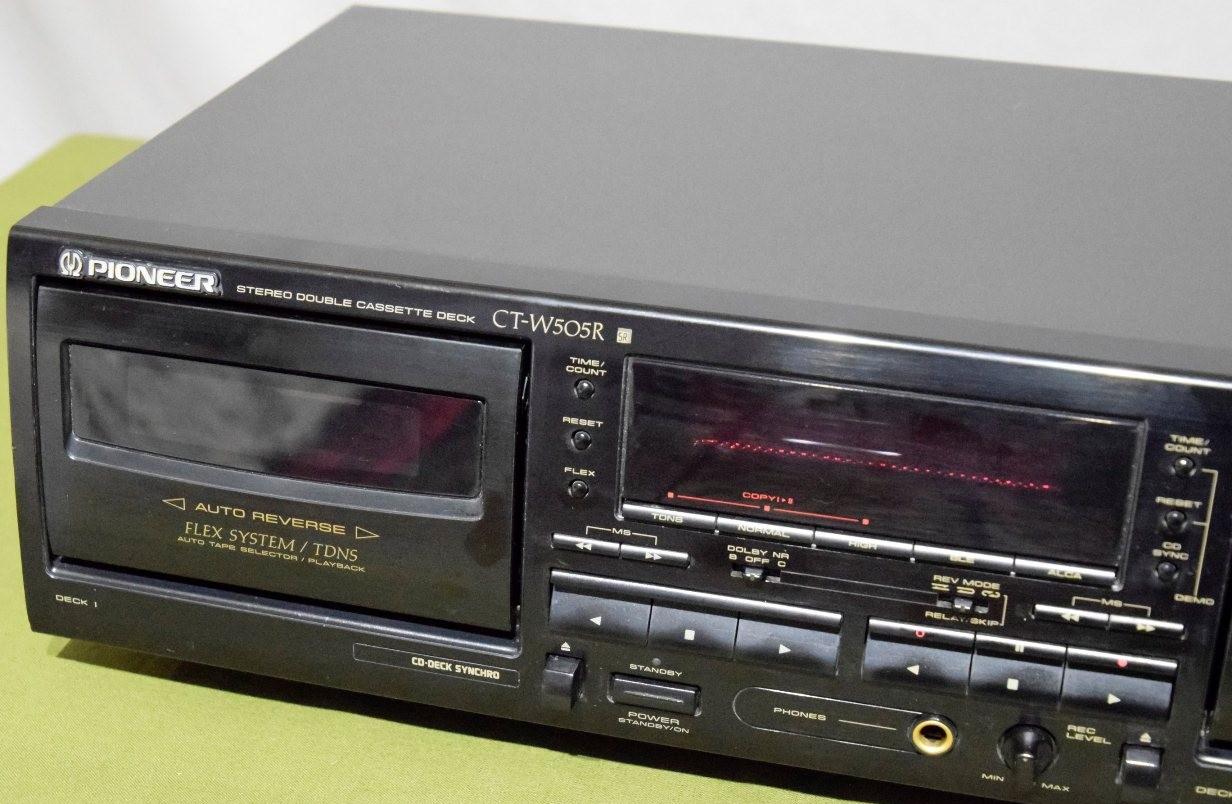

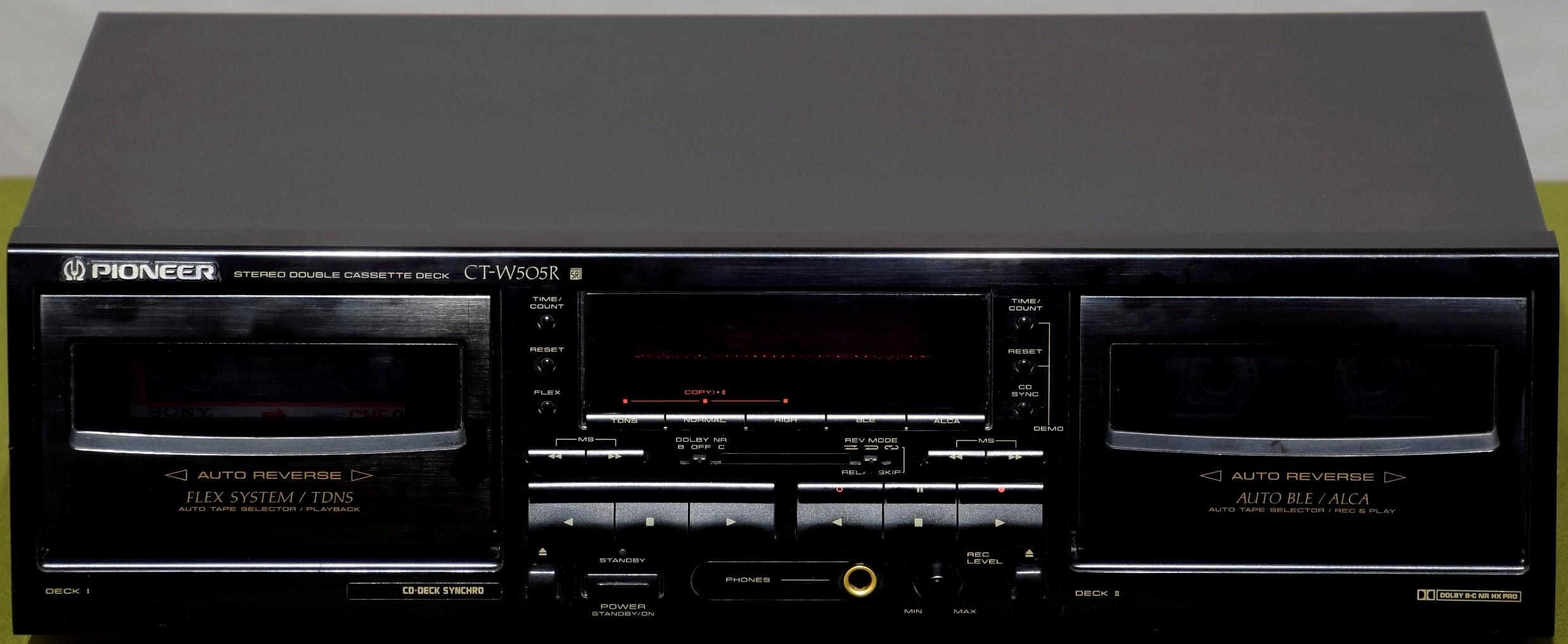

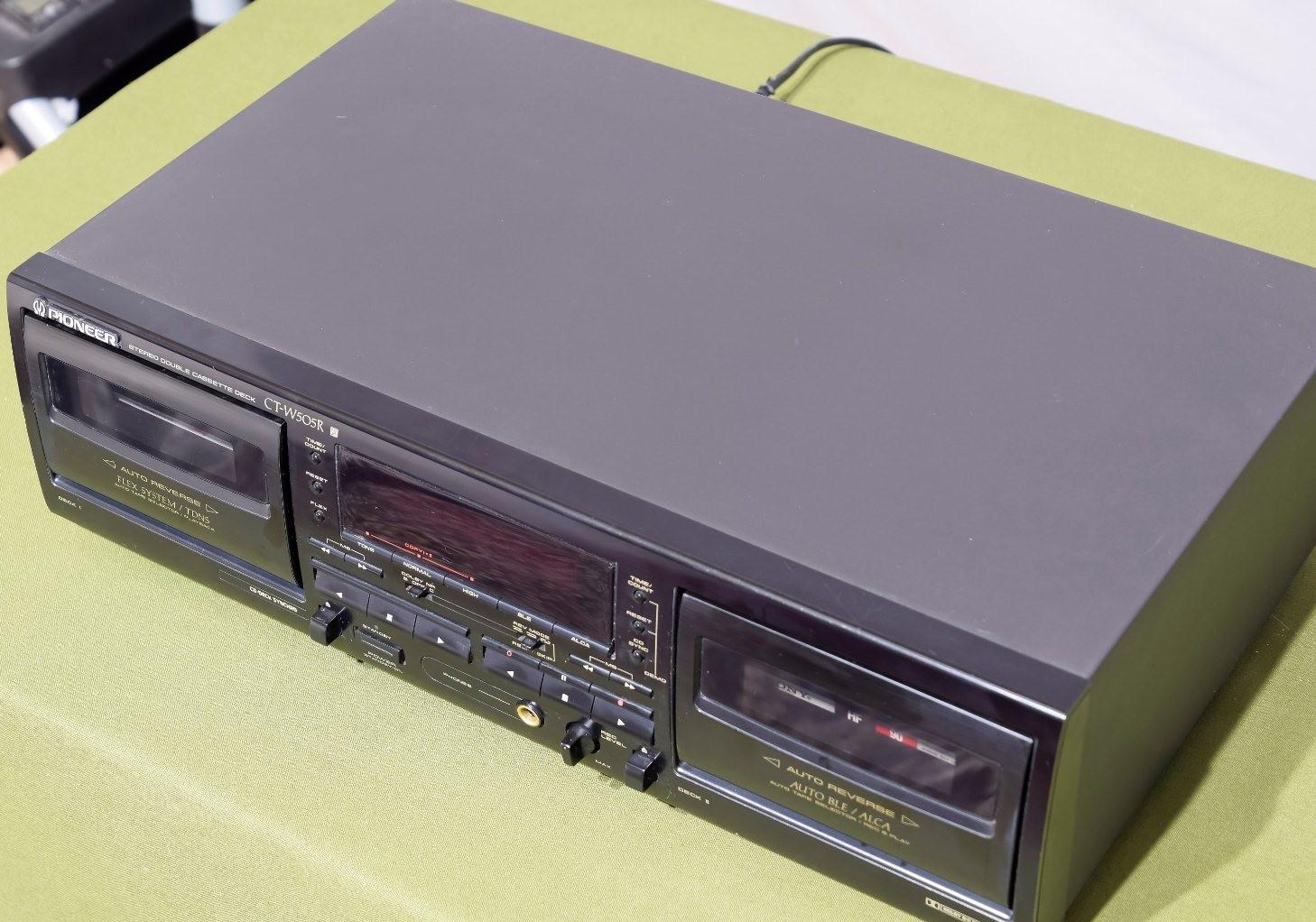

Модель Pioneer CT-W505R представляет собой качественную двухкассетную дека, произведенную в Малайзии в 1998 году. Это устройство занимает достойное место в линейке аудиофильской техники Pioneer, предлагая пользователю надежность и продвинутые функции для работы с аналоговыми носителями. Для сравнения, другие модели, такие как Technics SB-M1 (S) Monitor-1, также демонстрируют высокий уровень инженерной мысли того времени, однако CT-W505R выделяется своей специфической архитектурой.

Технические характеристики Pioneer CT-W505R

Ниже приведены основные электрические и физические параметры устройства:

Диапазон воспроизводимых частот: 20 – 16500 Гц

Чувствительность линейного входа (сопротивление 68 кОм): 0,1 В
Линейный выход (сопротивление 1,9 кОм): 0,5 В
Выходная мощность на наушники: 1,33 мВт/32 Ом
Гармонические искажения: 0,8%

Потребляемая мощность: 17 Вт
Габаритные размеры (ШхВхГ): 420х125х250 мм
Масса: 4 кг

Описание механизма и головок

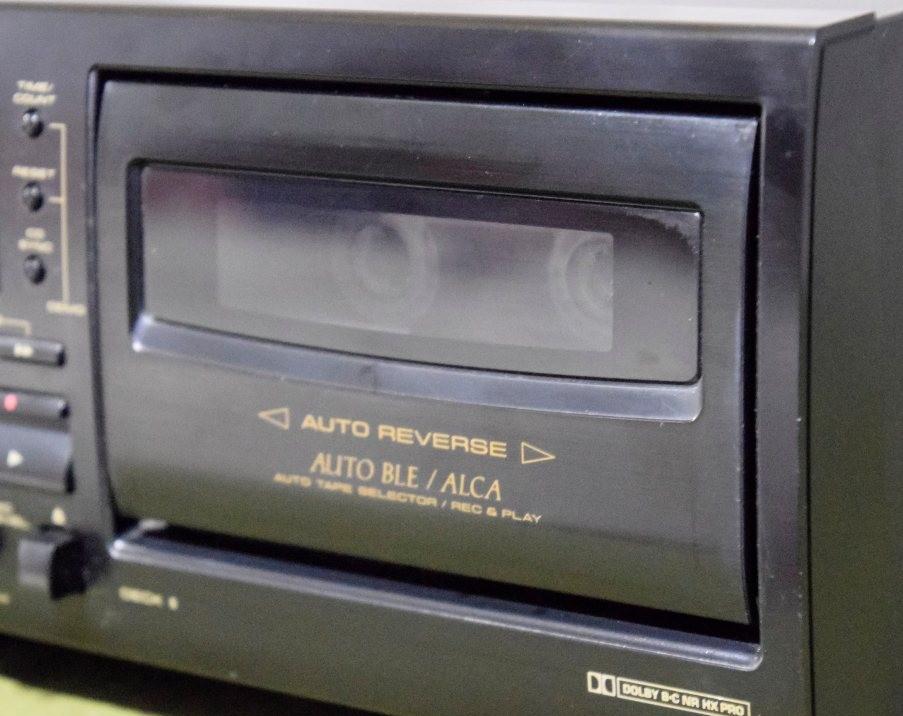

CT-W505R – двухкассетная стереофоническая дека, оснащенная двумя независимыми механизмами лентопротяжки. В конструкции используются специальные серводвигатели постоянного тока и соленоиды, обеспечивающие стабильность хода. Обе деки поддерживают функцию автоматического реверса, однако их функциональность различается: вторая дека предназначена для записи, тогда как первая работает только в режиме воспроизведения.

Головки изготовлены из твердого пермаллоя, что гарантирует высокое качество сигнала. Вторая дека дополнительно оборудована ферритовой стирающей головкой. Для эффективного шумоподавления реализованы системы HX Pro и Dolby B/C.

Внутреннее устройство и электроника

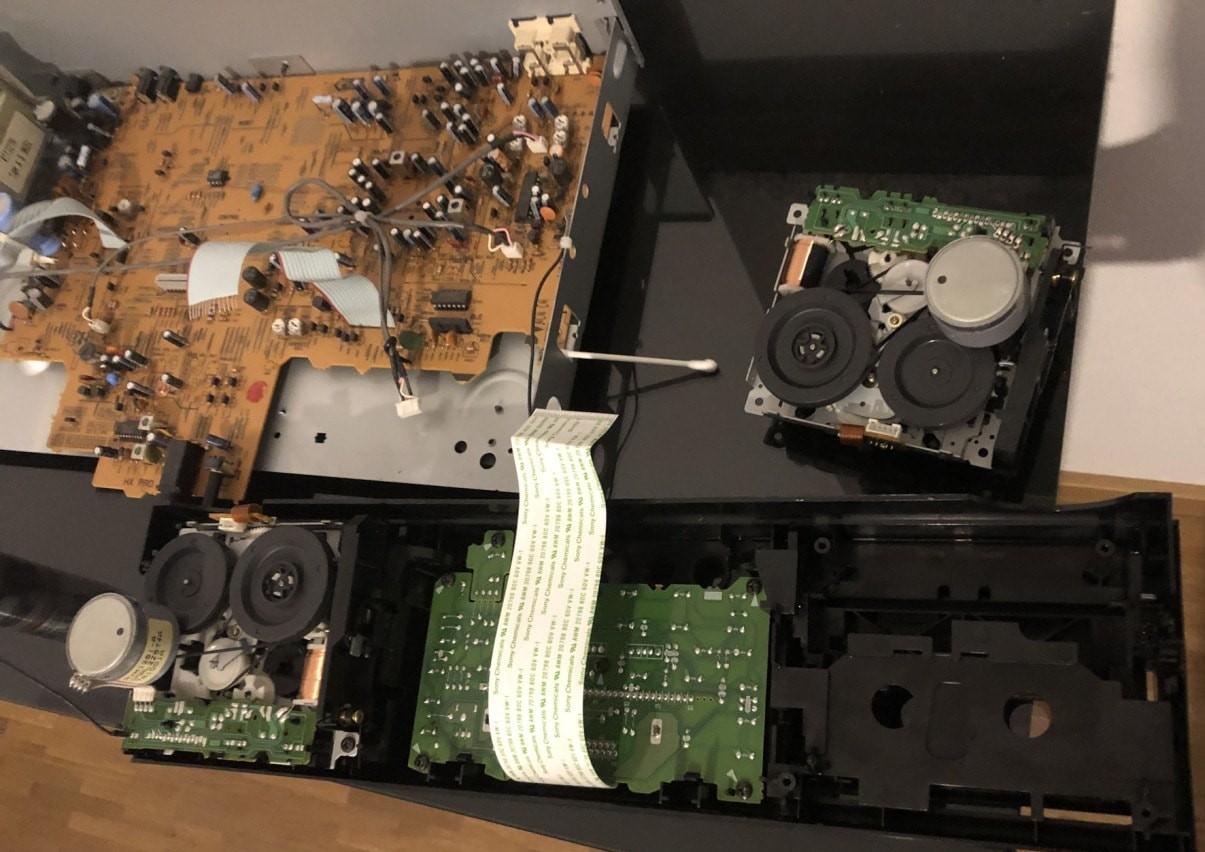

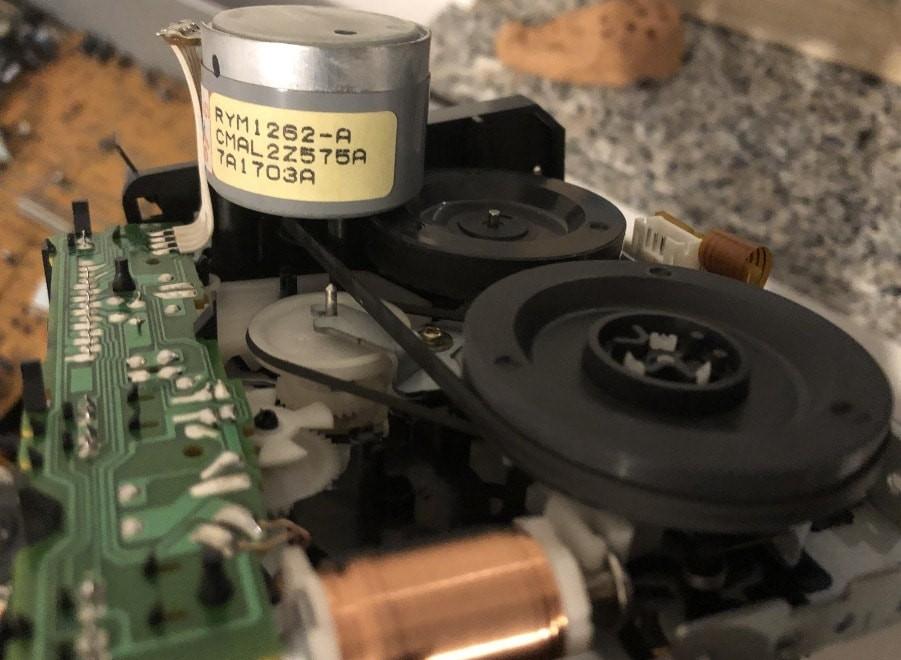

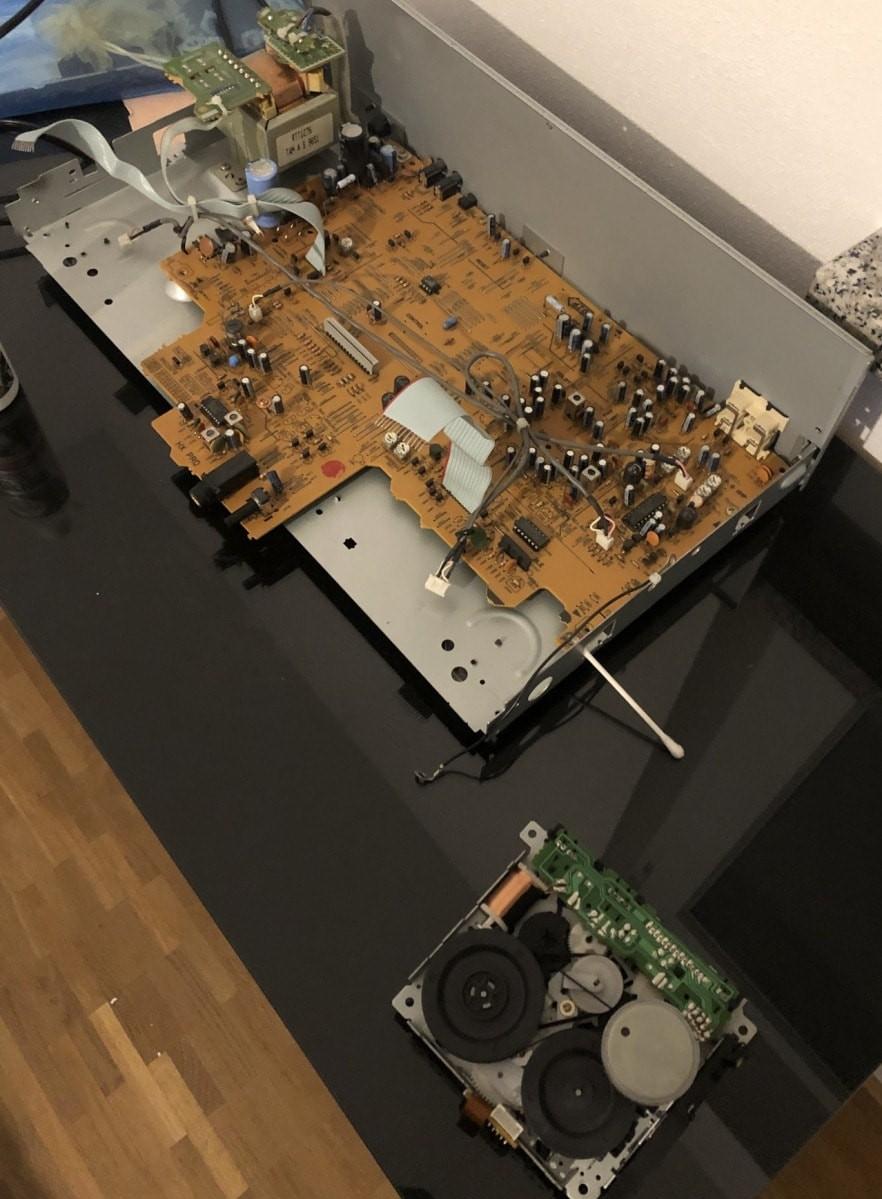

Внутри корпуса расположена большая печатная плата, занимающая практически все свободное пространство. Качество компонентов на высоком уровне: в конструкции применена микросхема выравнивания воспроизведения CXA1115BP производства Sony Corporation. Ленточные транспортные механизмы отличаются надежностью, используя те же серводвигатели и соленоиды. Протяжка выполнена по схеме двух простых одномоторных реверсивных механизмов с алюминиевыми точеными маховичками.

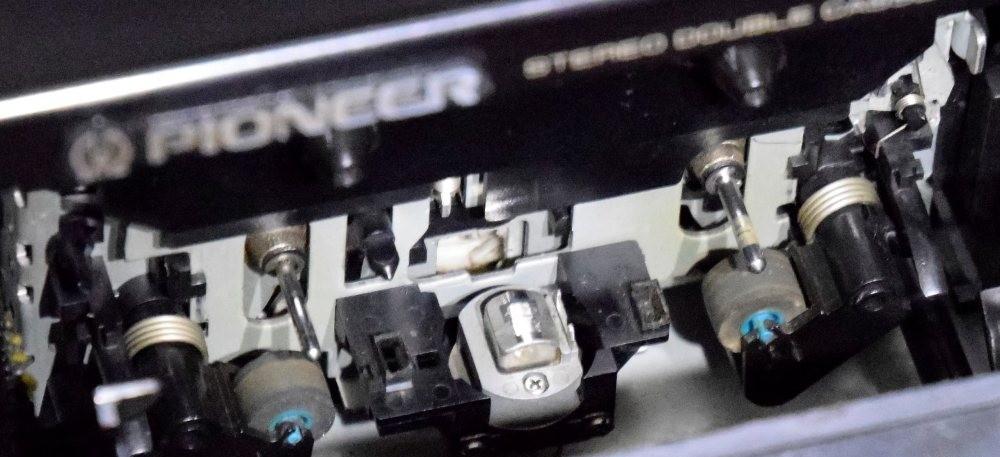

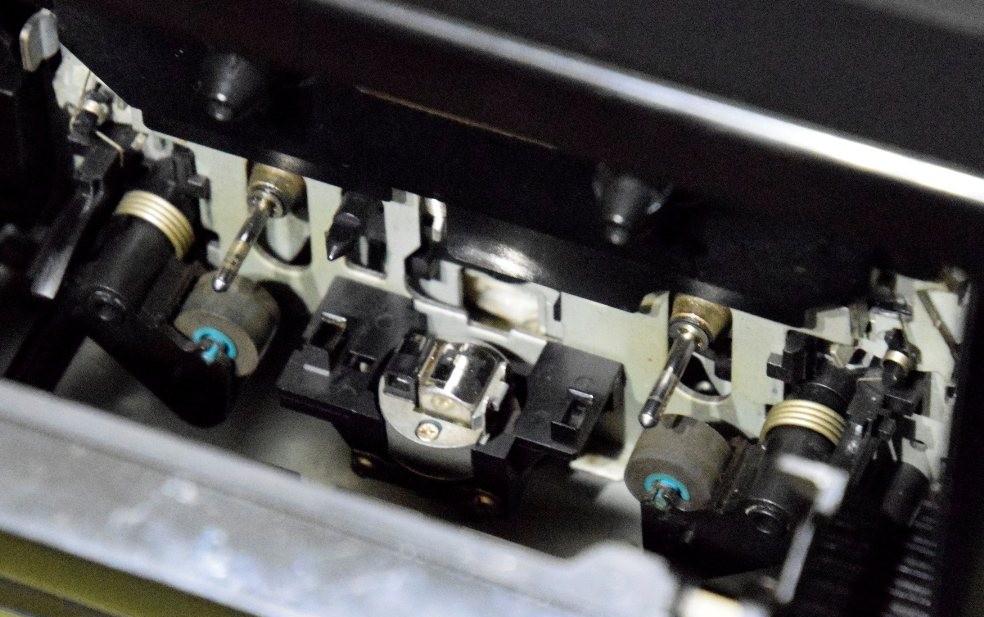

Лентопротяжный механизм

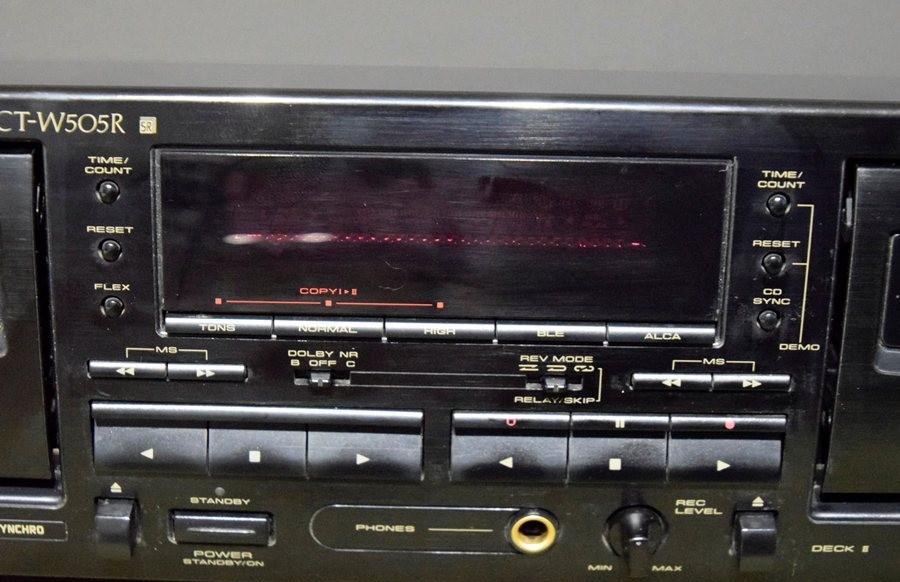

Системы автоматической оптимизации

Pioneer CT-W505R оснащен широким набором систем автоматической оптимизации процессов записи и воспроизведения, что делает его удобным для работы с различными типами кассет:

BLE — автоматическое определение параметров ленты и оптимизация режима записи под них;

ALCA — автоматическая поддержка оптимального уровня записи (анализируя уровень входного сигнала и учитывая параметры ленты);
FLEX — при воспроизведении компенсирует недостаток верхних частот (выше 1 кГц), на 10 кГц обеспечивает подъем до 12 дБ;
TDNS — снижает шумы в паузах при перезаписи фонограммы на собственных протяжках на нормальной скорости.
