Усилитель Лота 15У-201C: характеристики и описание советской техники

Изготовитель: Новополоцкий завод “Измеритель”, серийный выпуск модели стартовал с 1990 года. Это устройство представляет собой классический пример советской Hi-Fi аппаратуры, сочетающей надежную схемотехнику и доступность компонентов.

Описание конструкции и назначения:

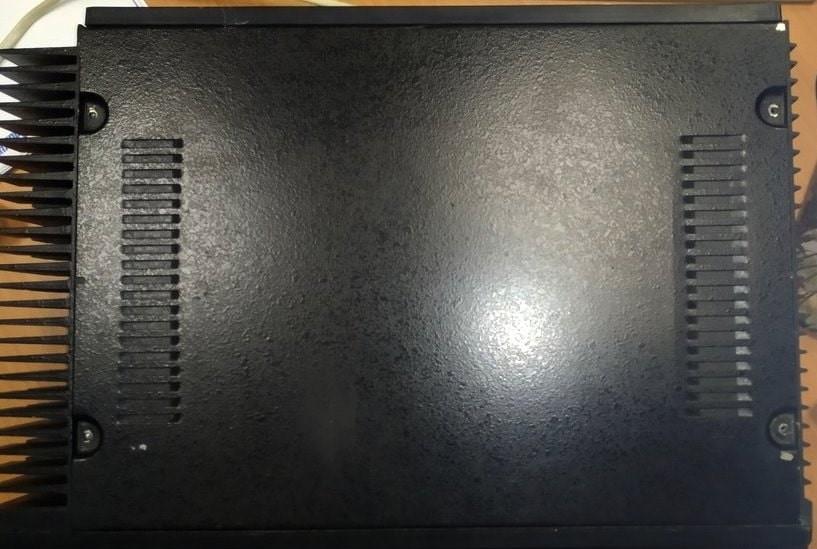

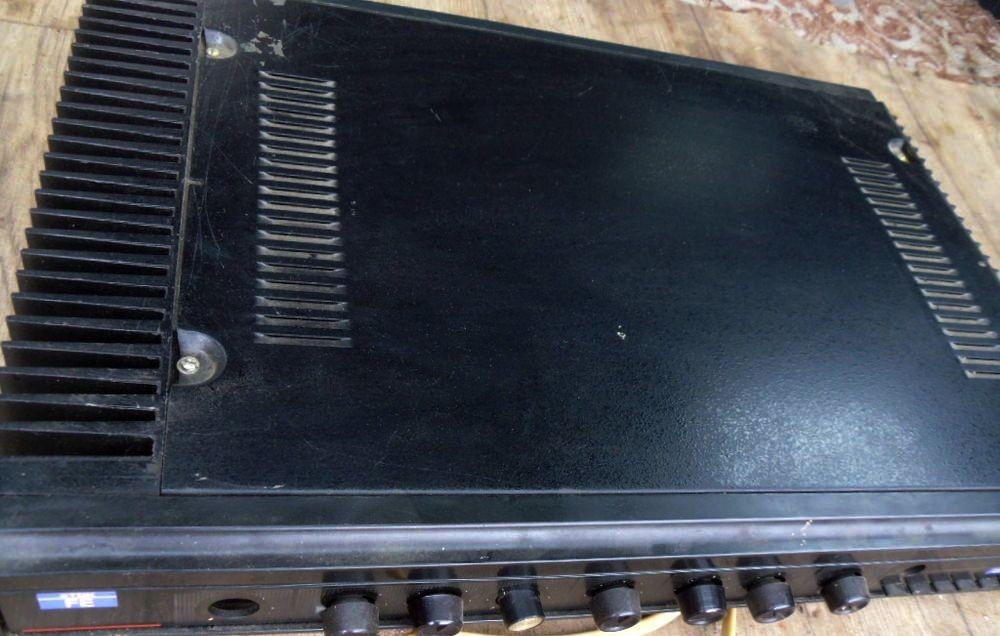

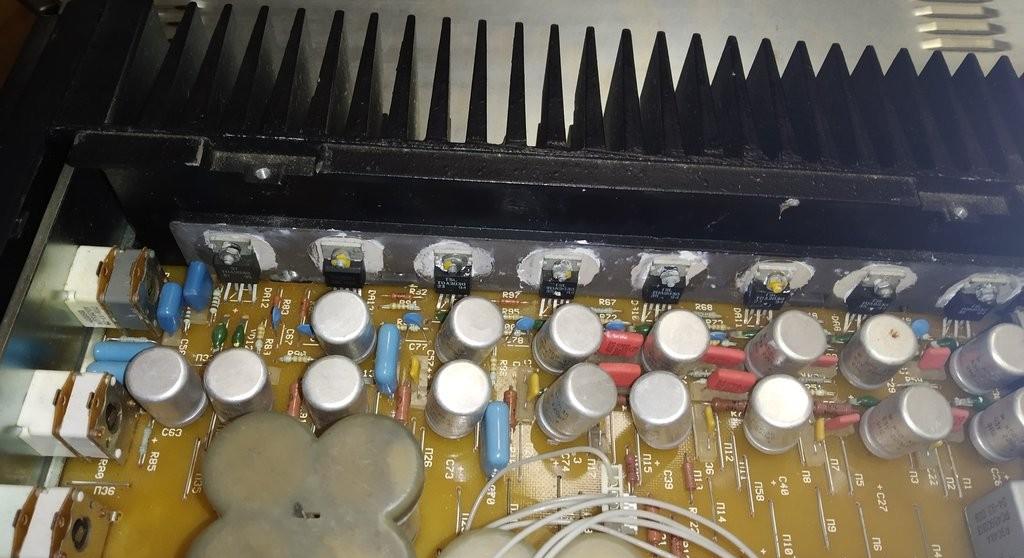

Данный изначально проектировался как компонент для комплектования домашних аудиосистем и в паре с акустическими системами . Корпус устройства собран на прочном стальном шасси, что обеспечивает надежную защиту от внешних вибраций и электромагнитных полей. С левой стороны расположен крупный радиатор охлаждения черного цвета, предназначенный для отвода тепла от выходных микросхем. Верхняя крышка также стальная, окрашена в черный цвет, передняя и задняя панели выполнены из ударопрочного пластика черного оттенка.

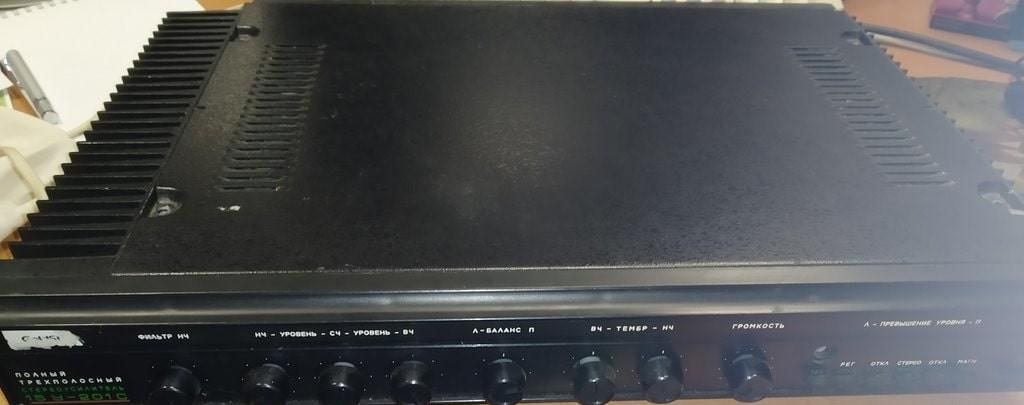

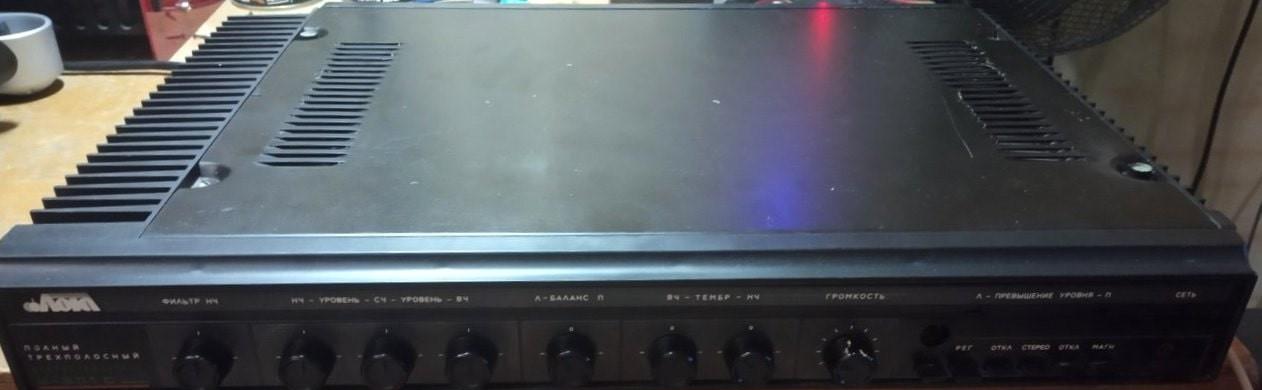

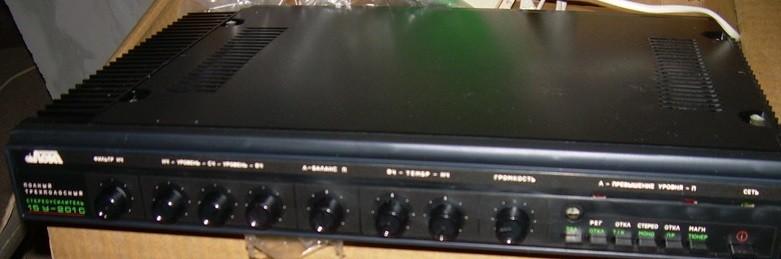

На лицевой панели эргономично расположены органы управления: регуляторы громкости по каждому каналу (НЧ, СЧ и ВЧ), регулятор баланса, тембры для низких и высоких частот, а также общий регулятор громкости. Такое разделение позволяет точно настроить звучание под конкретные акустические системы.

Технические особенности и схемотехника

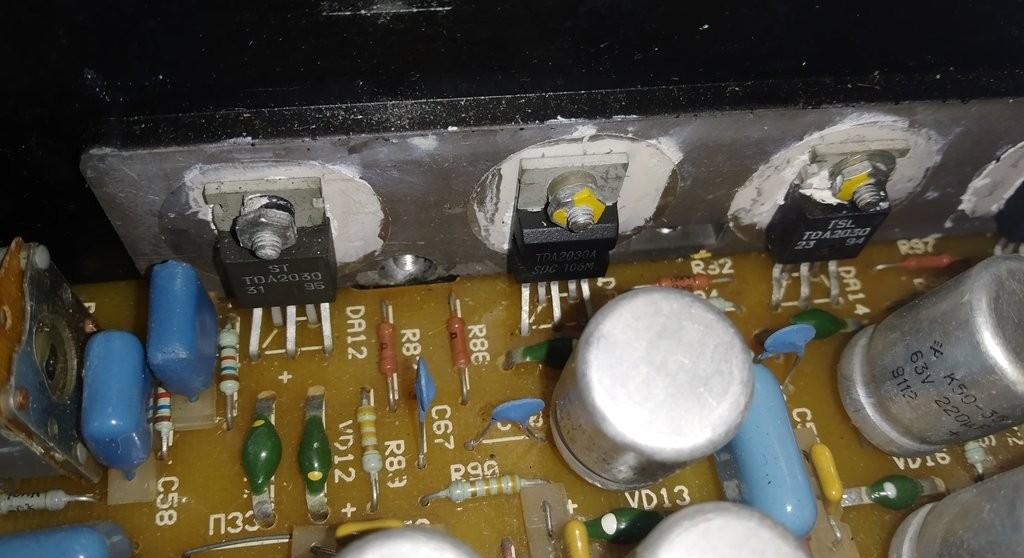

Ключевой особенностью модели является наличие встроенного активного кроссовера. Усилитель имеет раздельное подключение и выполнен на базе 8-ми микросхем TDA2030. Это означает, что внутри усилителя встроен фильтр, и на выходы можно напрямую подключать НЧ, СЧ и ВЧ блоки или динамики без необходимости использования внешних разделительных фильтров. Это существенно упрощает настройку многополосной аудиосистемы.

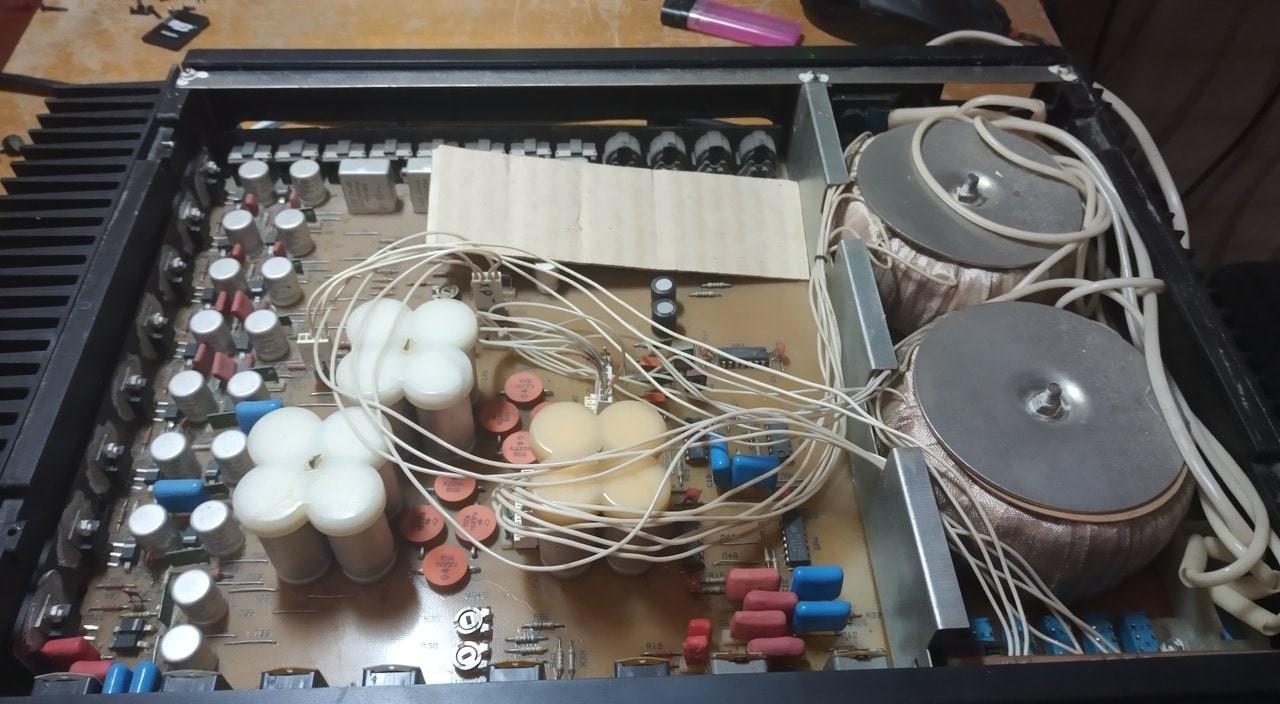

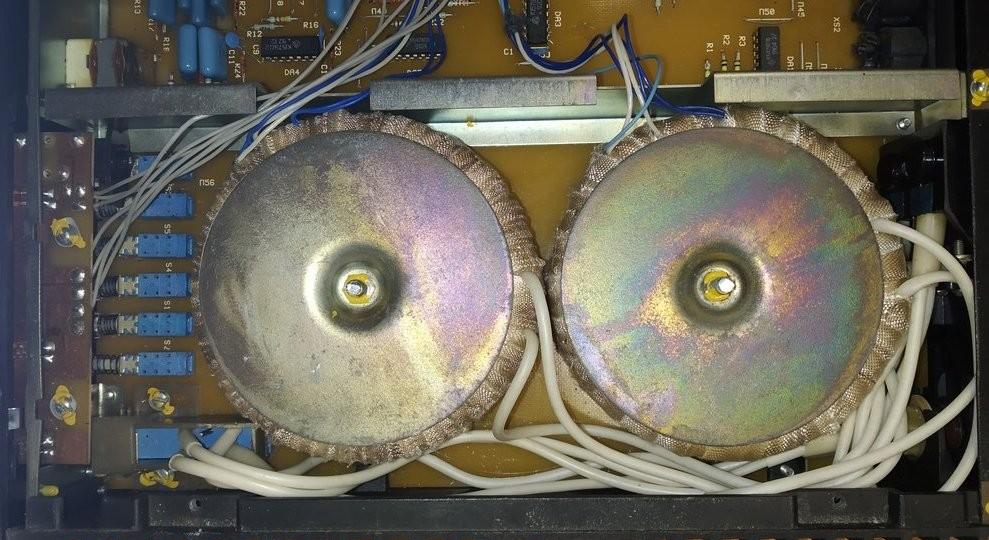

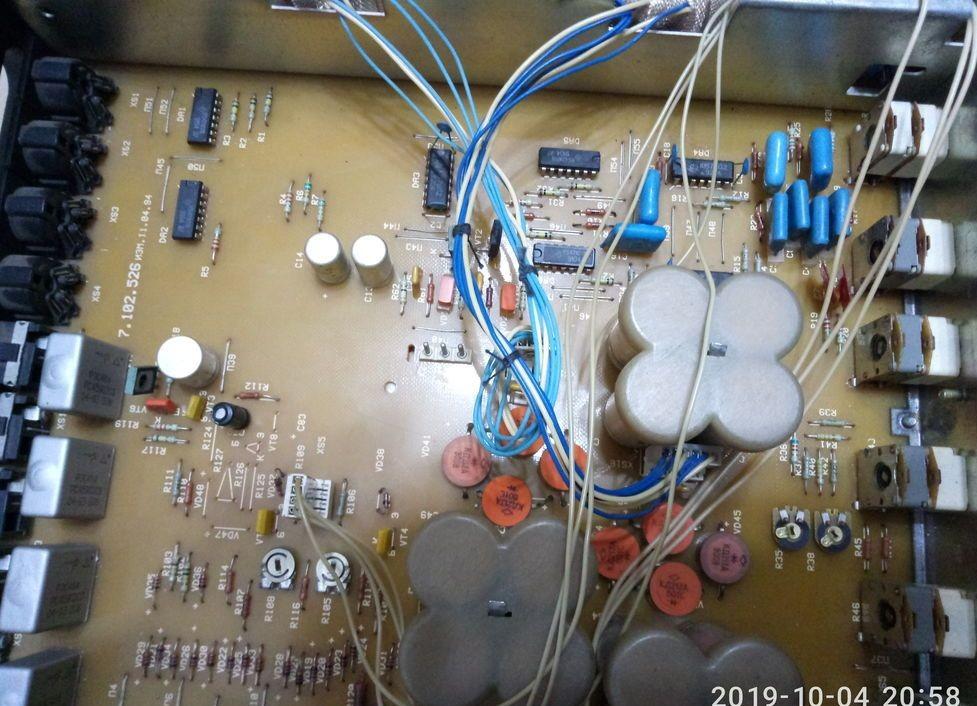

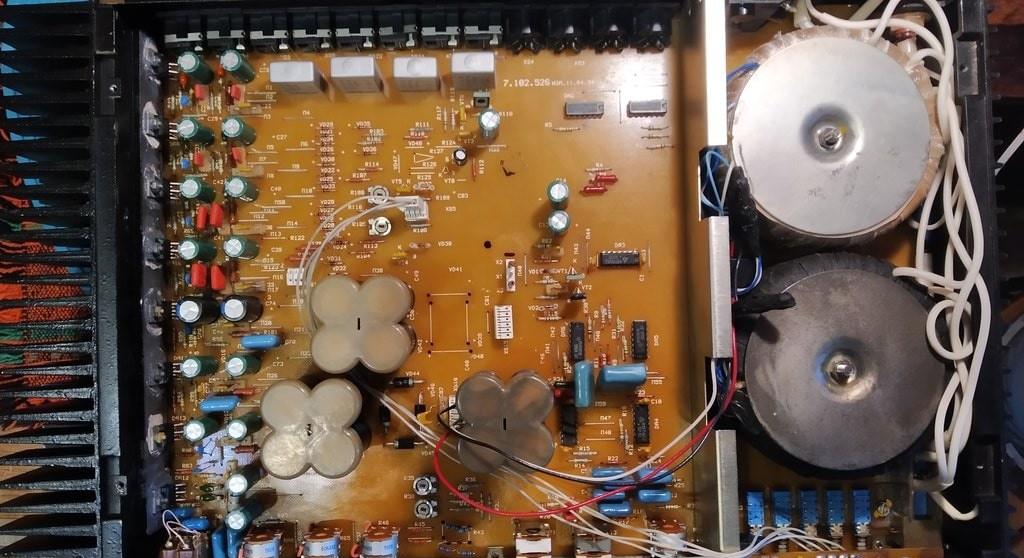

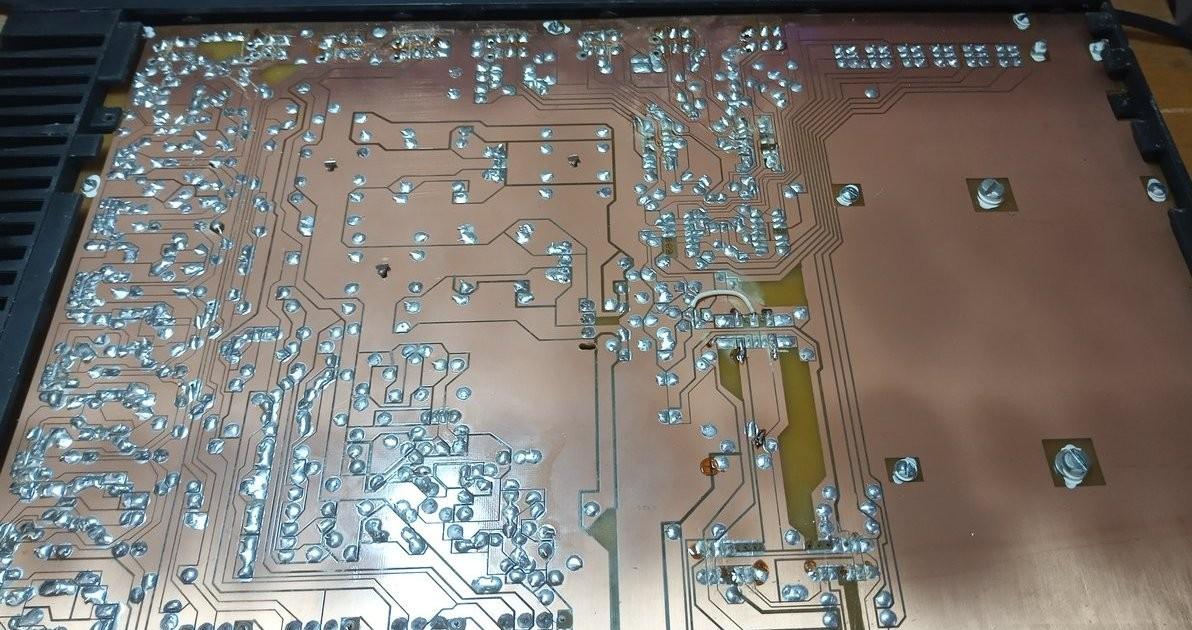

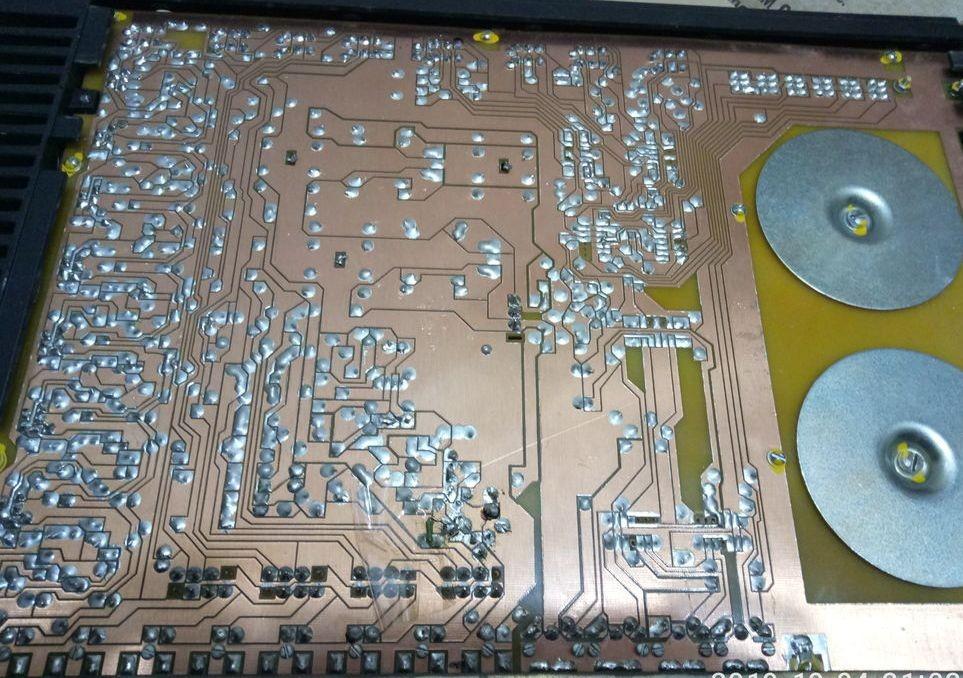

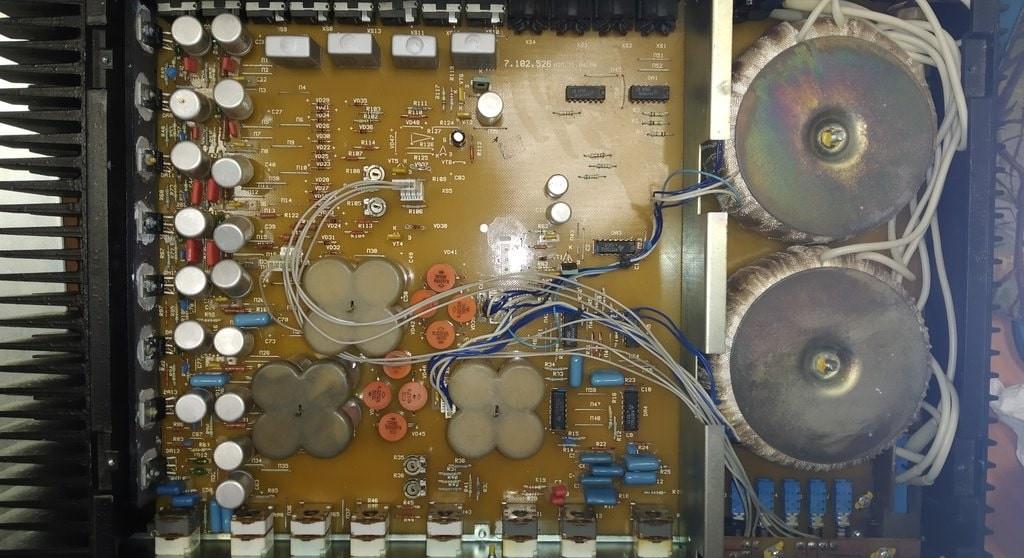

Все электронные компоненты установлены на единую печатную плату из стеклотекстолита, что обеспечивает компактность и надежность соединений. В правой части корпуса закреплены два силовых трансформатора, обеспечивающих питание всех каналов усиления. Вся коммутация, включая входные и выходные разъемы, вынесена на заднюю панель для удобства подключения к другим устройствам.

Для тех, кто интересуется схемотехникой усилителей на современных микросхемах, может быть полезен материал про Усилитель на паре LM3886 в алюминиевом корпусе, где рассматриваются альтернативные подходы к построению мощных каналов.

История модели и применение

Модель 15У-201C стала одним из последних успешных продуктов Новополоцкого завода «Измеритель» в сегменте бытовой Hi-Fi техники. В отличие от более ранних моделей, здесь была применена интегральная схемотехника, что повысило надежность устройства и упростило его ремонт. Встроенный кроссовер позволял создавать полноценные трехполосные акустические системы, что было актуально в эпоху расцвета домашнего кинотеатра и качественного воспроизведения музыки.

Сегодня эти усилители ценятся радиолюбителями за простоту обслуживания и доступность запасных частей. При необходимости модернизации или ремонта часто возникает вопрос замены излучателей в акустике, например, процесс описан в статье Ремонт 10 ГДВ-4-16. Замена излучателя.

Усилитель обладает сбалансированным звучанием, характерным для продукции белорусских производителей того периода. Низкие частоты глубокие, средние — насыщенные, высокие — детальные, но не резкие. Благодаря наличию регуляторов тембра на каждом канале, пользователь может гибко подстроить звук под свои предпочтения.
