Ремонт динамика 10 ГДВ-4-16: замена излучателя своими руками

Высокочастотная динамическая головка является ключевым компонентом акустических систем серии . Со временем купол этого динамика теряет эластичность или рвется, что приводит к искажению ВЧ-диапазона. В данной статье мы разберем процесс восстановления динамика путем замены излучателя, а также рассмотрим, чем можно заменить оригинальную деталь. Для наглядности процесса ремонта мы также обратимся к опыту восстановления широкополосных динамиков, например, в проекте широкополосной АС на 10 ГДШ-1.

Инструменты и материалы

Для выполнения работ по замене излучателя вам потребуются:

• Паяльная станция или качественный паяльник с тонким жалом.
• Припой и флюс (канифоль или активный флюс для быстрой пайки).

• Новый купол (аналог или оригинал).
• Вата для заполнения подкупольного пространства (для демпфирования резонансов).

• Клей (например, БФ-2 или специальный клей для динамиков).
• Отвертки и пинцет для аккуратной разборки.

Пошаговая инструкция по замене излучателя

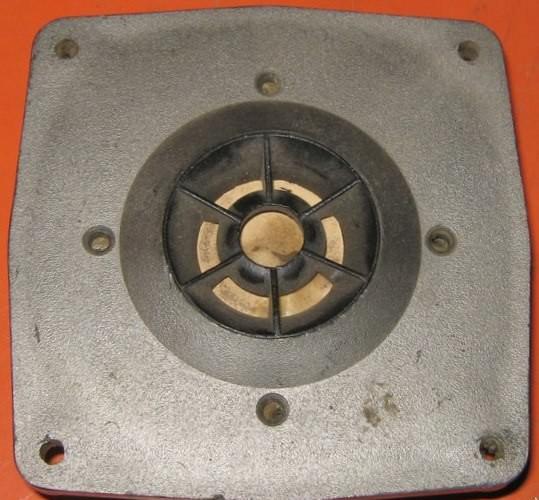

1. Разборка динамика

Первым этапом является аккуратное вскрытие корпуса динамика. Необходимо снять декоративные накладки и открутить крепежные элементы. Будьте внимательны: пластиковые детали со временем становятся хрупкими и могут сломаться при чрезмерном усилии.

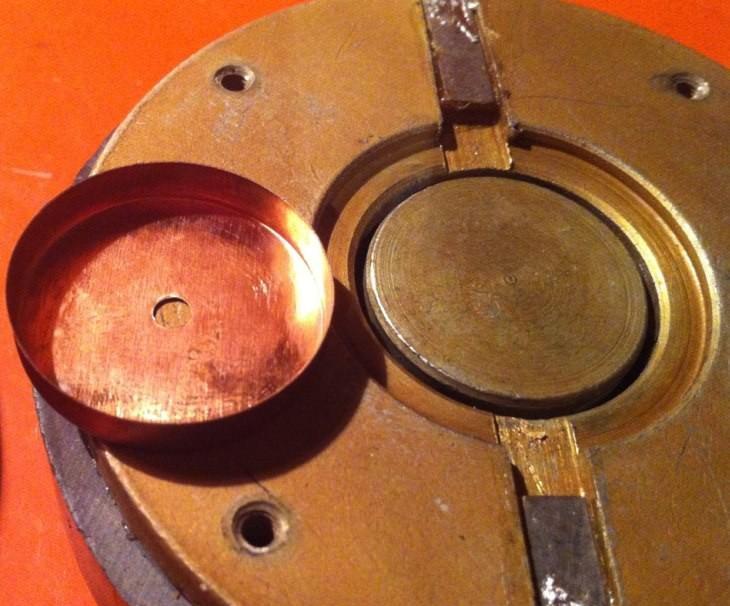

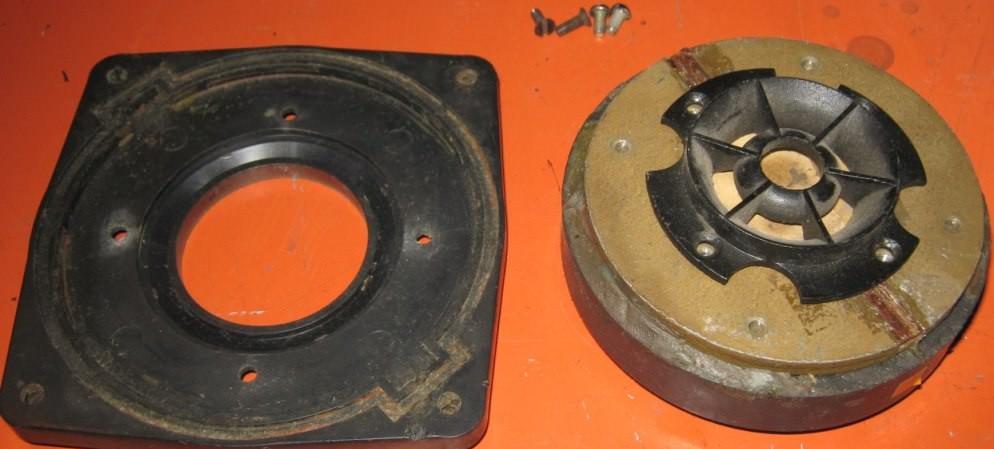

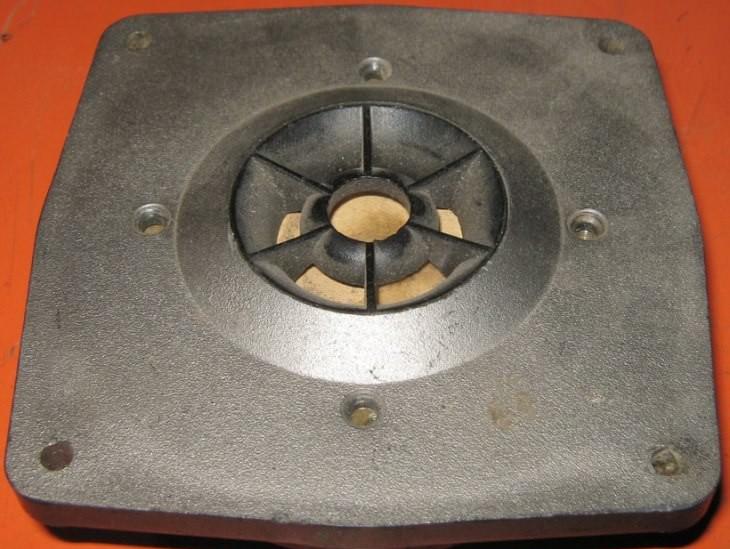

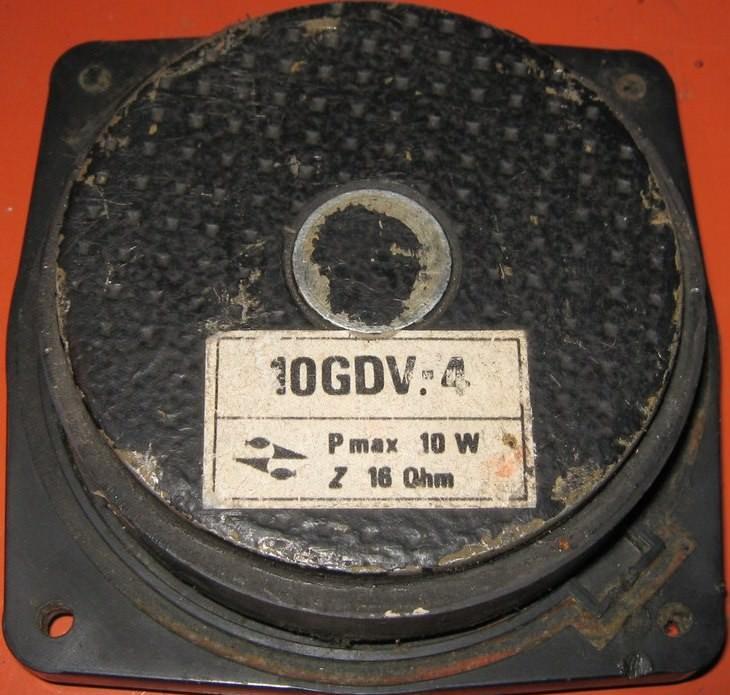

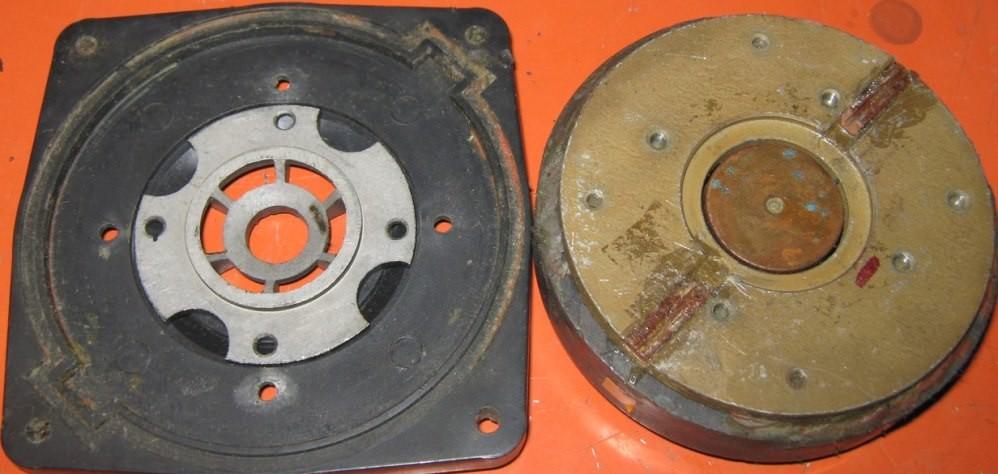

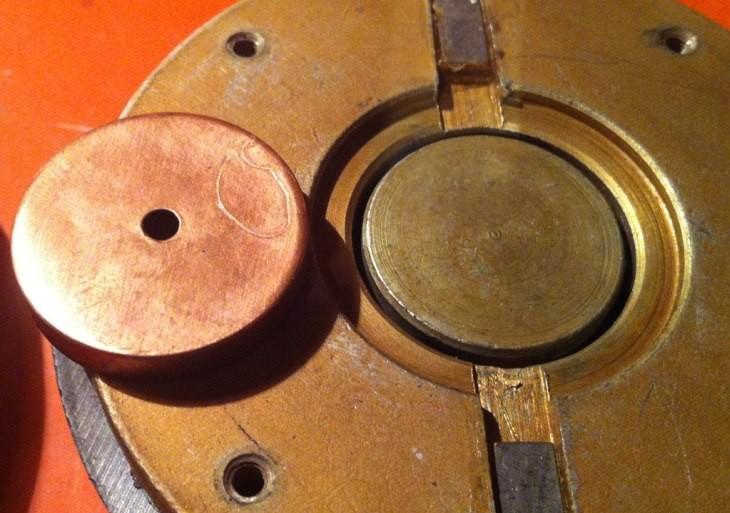

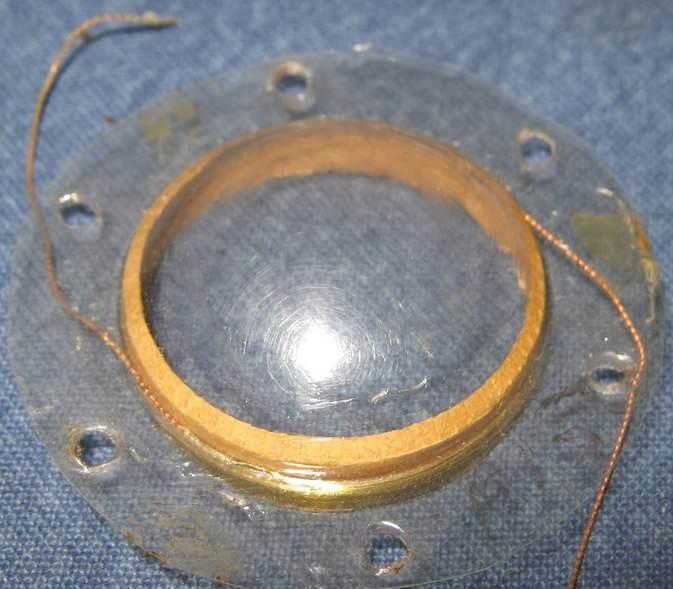

Разборка:

2. Подготовка нового купола

Если вы используете новый купол, убедитесь, что он подходит по диаметру и форме. Часто в качестве замены используют детали от других производителей или универсальные аналоги. Важно правильно зафиксировать звуковую катушку в магнитном зазоре перед приклеиванием купола.

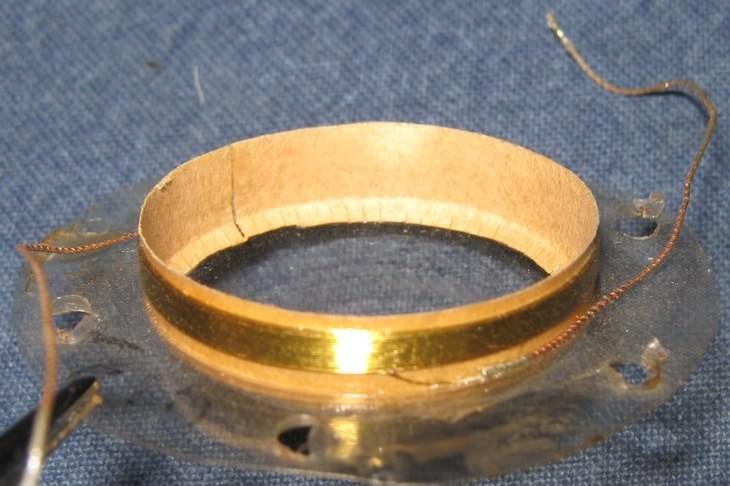

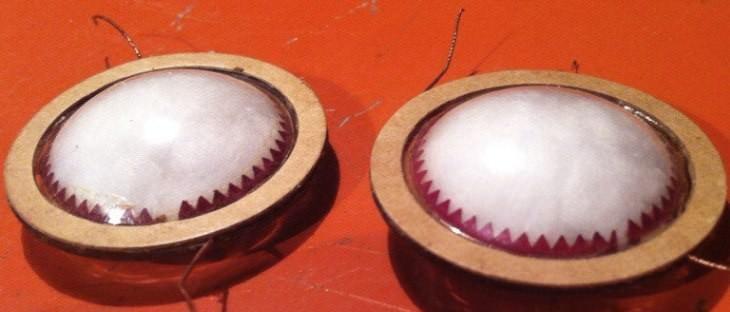

Новый купол:

3. Заполнение подкупольного пространства

Для улучшения звуковых характеристик и подавления паразитных резонансов купола, подкупольное пространство рекомендуется заполнить ватой. Это классический прием при ремонте и модернизации акустических систем, позволяющий получить более чистый и детальный звук.

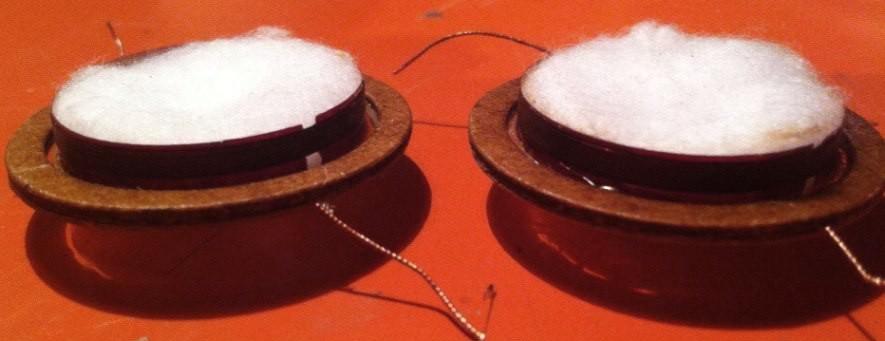

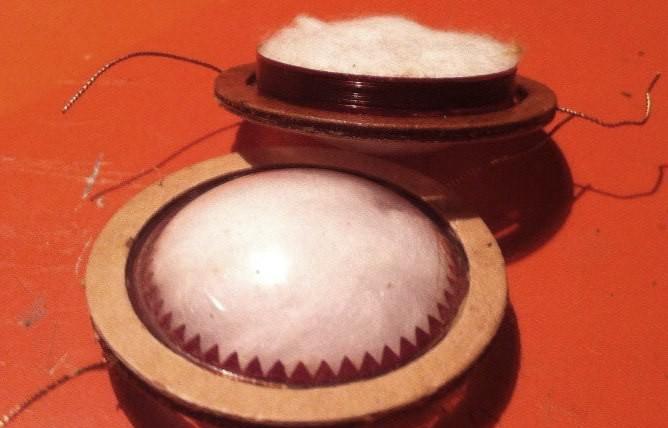

Подкупольное пространство заполняем ватой:

4. Сборка и финализация

После установки купола и заполнения пространства, необходимо аккуратно собрать корпус динамика. Не забудьте прокрасить поврежденные пластиковые накладки, если это необходимо, для сохранения эстетического вида акустической системы. Если вы планируете использовать динамик в составе более сложной системы, например, гибридного лабораторного блока питания, как в проекте 35 ГД-1 – замена подвеса и перемотка звуковой катушки, убедитесь в надежности всех соединений.

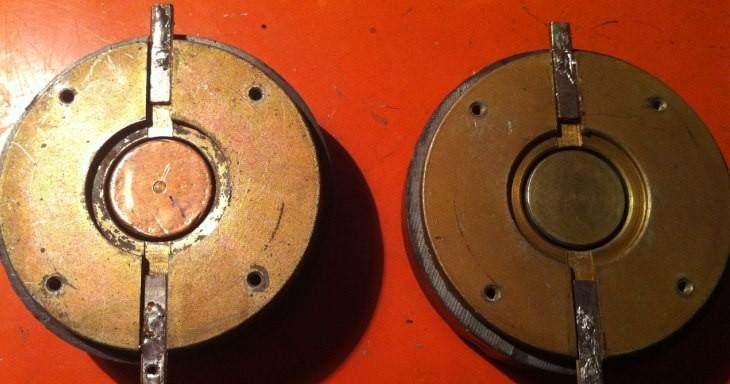

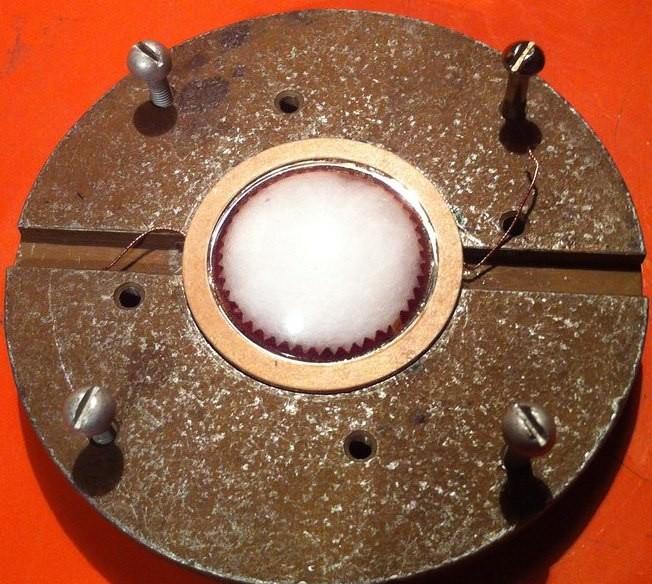

Устанавливаем купол на место:

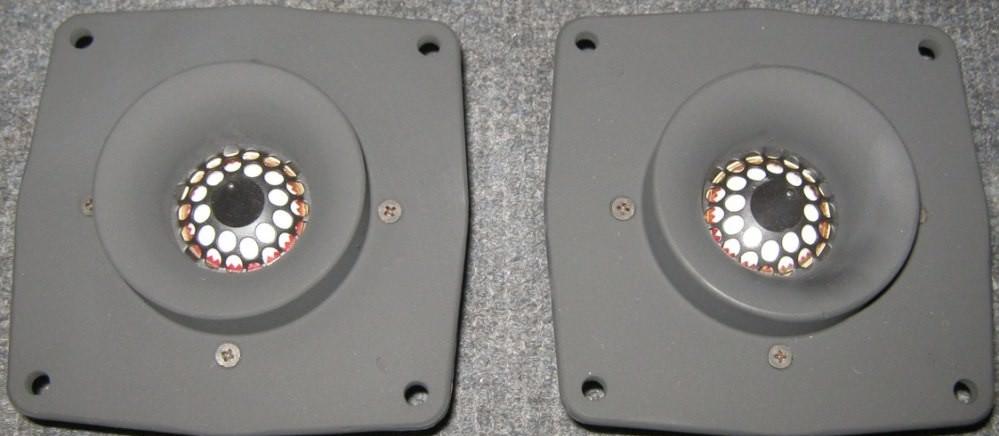

Верхние пластмассовые накладки окрашены и установлены. Результат:
