Усилитель мощности Лорта 300УМ-108С: характеристики и описание

Изготовитель: Львовское ПО им. Ленина (ТМ “Амфитон”), выпуск с 1994 года. Этот аппарат является классическим представителем советской и постсоветской школы звуковоспроизведения, сочетающим надежную схемотехнику с высокой мощностью. Для тех, кто ищет более компактные решения, рекомендуем обратить внимание на вега 25У-122С, который предлагает иные габариты при сохранении качества звука.

Технические характеристики

Ниже приведены основные параметры, определяющие возможности данного усилителя:

Диапазон воспроизводимых частот: 20 – 30000 Гц
Номинальная выходная мощность: 150 Вт/4 Ом

Максимальная выходная мощность: 400 Вт/4 Ом
Коэффициент гармоник: 0,08%
Отношение сигнал/шум: 112 дБ

Внешние размеры: 430х175х368 мм
Потребляемая мощность от сети: 650 Вт
Вес: 15,5 кг

Особенности схемотехники и конструкции

Усилитель мощности рассчитан на совместную работу с предварительным усилителем звуковых частот. Имеет электронную защиту от короткого замыкания, тепловую защиту от перегрева и защиту от постоянного напряжения на выходе. Предусмотрено подключение двух пар АС.

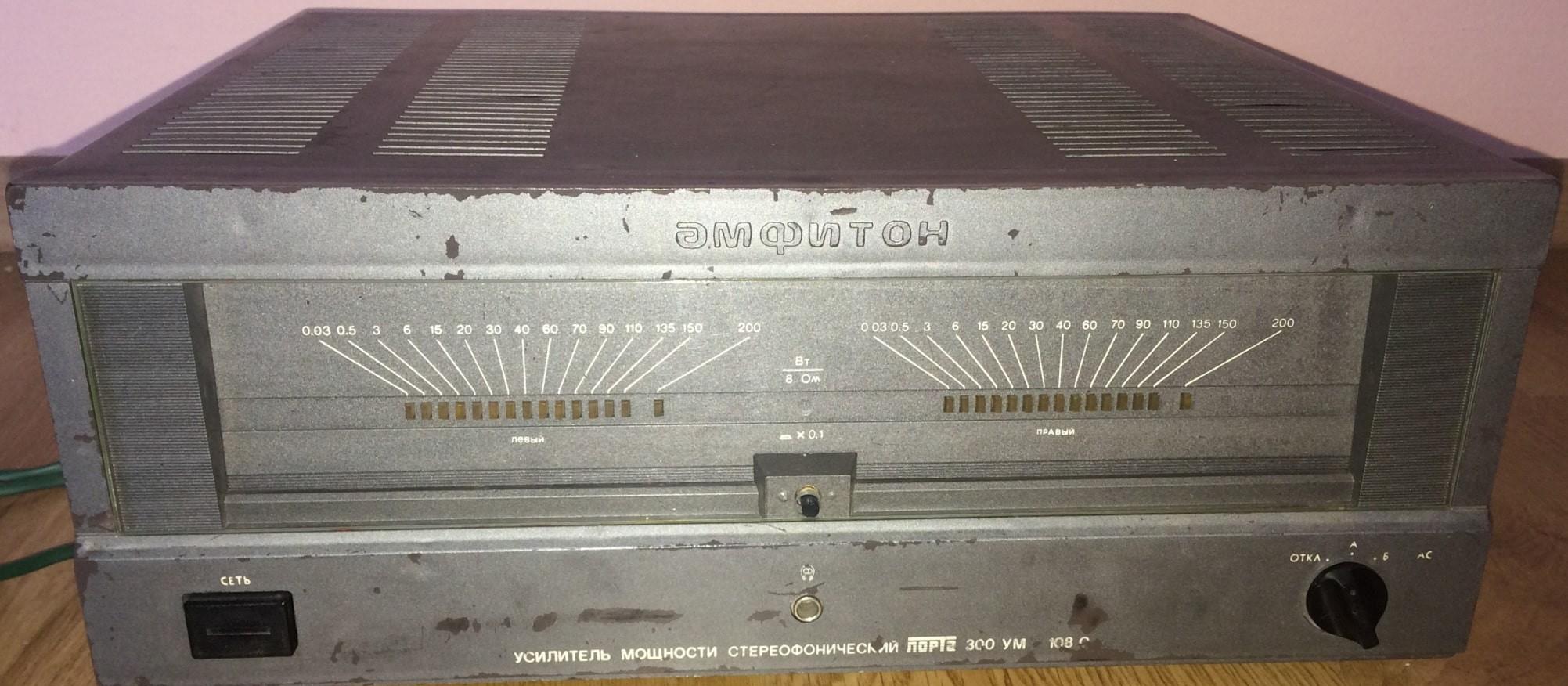

Каркас усилителя изготовлен на металлических профилях. Лицевая панель закрыта пластмассовой накладкой. Верхняя крышка стальная, с перфорацией, закрывает так же и боковые стороны корпуса. На лицевой панели, под защитным стеклом установлены светодиодные индикаторы уровня для каждого канала, с максимальной градуировкой 200 Вт/8 Ом. Индикаторы подсвечиваются в верхней части. Внизу, слева – кнопка включения, справа – переключение между парами АС. Между ними разъем для наушников.

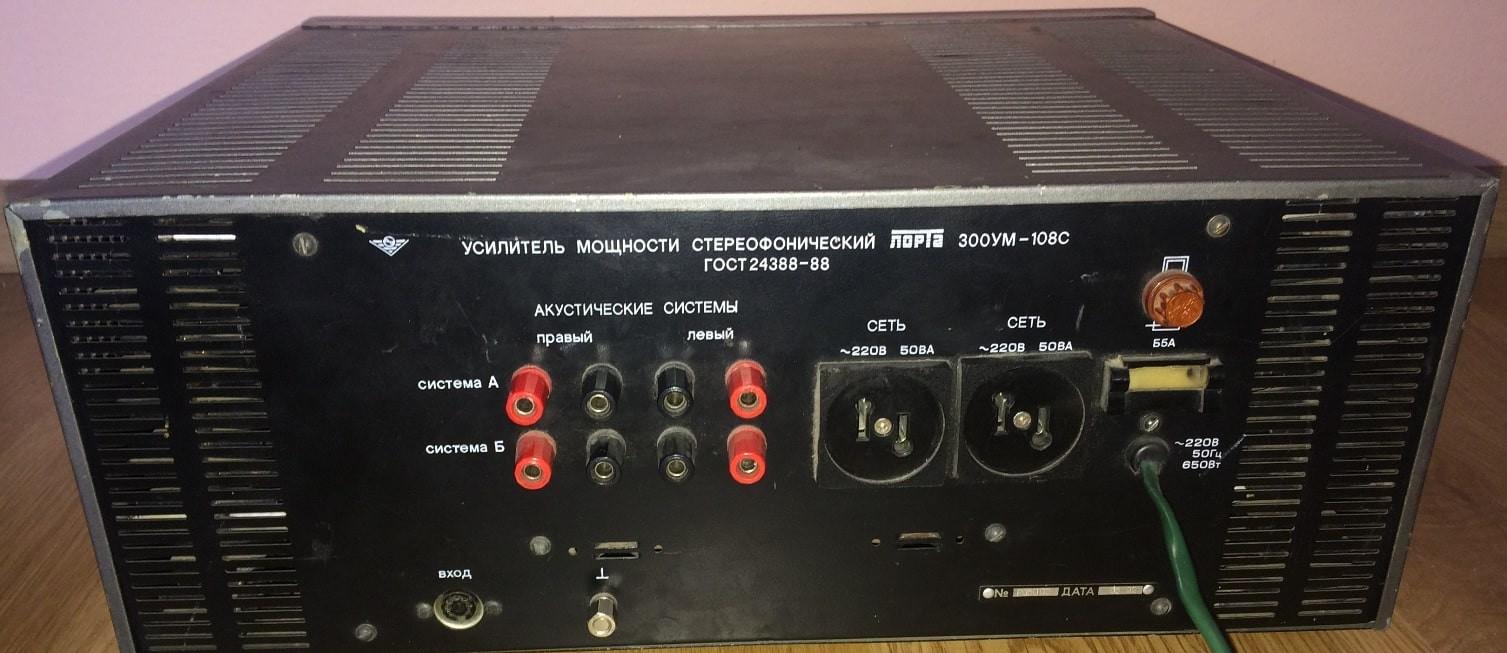

На задней панели выведены 2 пары клеммных винтовых зажимов, 1 входной разъем, земляная клемма, сетевой предохранитель с две дополнительные сетевые розетки по 50 ВА каждая. Корпус устанавливается на 4 массивные ножки из текстолита из эбонита.

Внутреннее устройство

Внутри по бокам расположены черные игольчатые радиаторы, на каждой стороне установлено по 10 выходных транзисторов. В центре корпуса установлен сетевой трансформатор, закрытый металлической крышкой, по углам находятся 4 конденсатора блока питания. Слева и справа от трансформатора (до радиаторов) можно рассмотреть диодные мосты. С нижней стороны крепятся платы усилителей мощности и плата защиты.

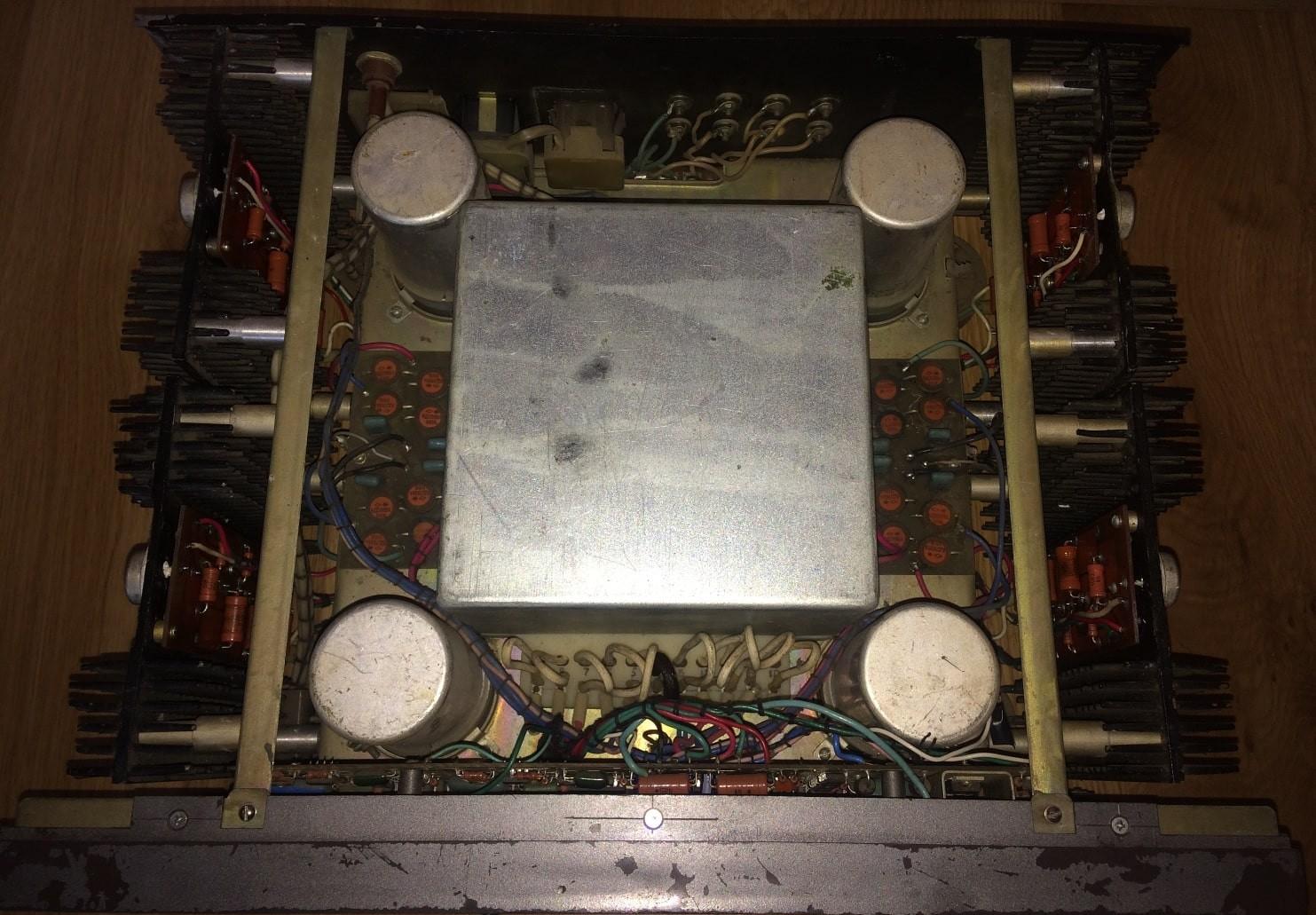

Вид сверху, без верхней крышки:

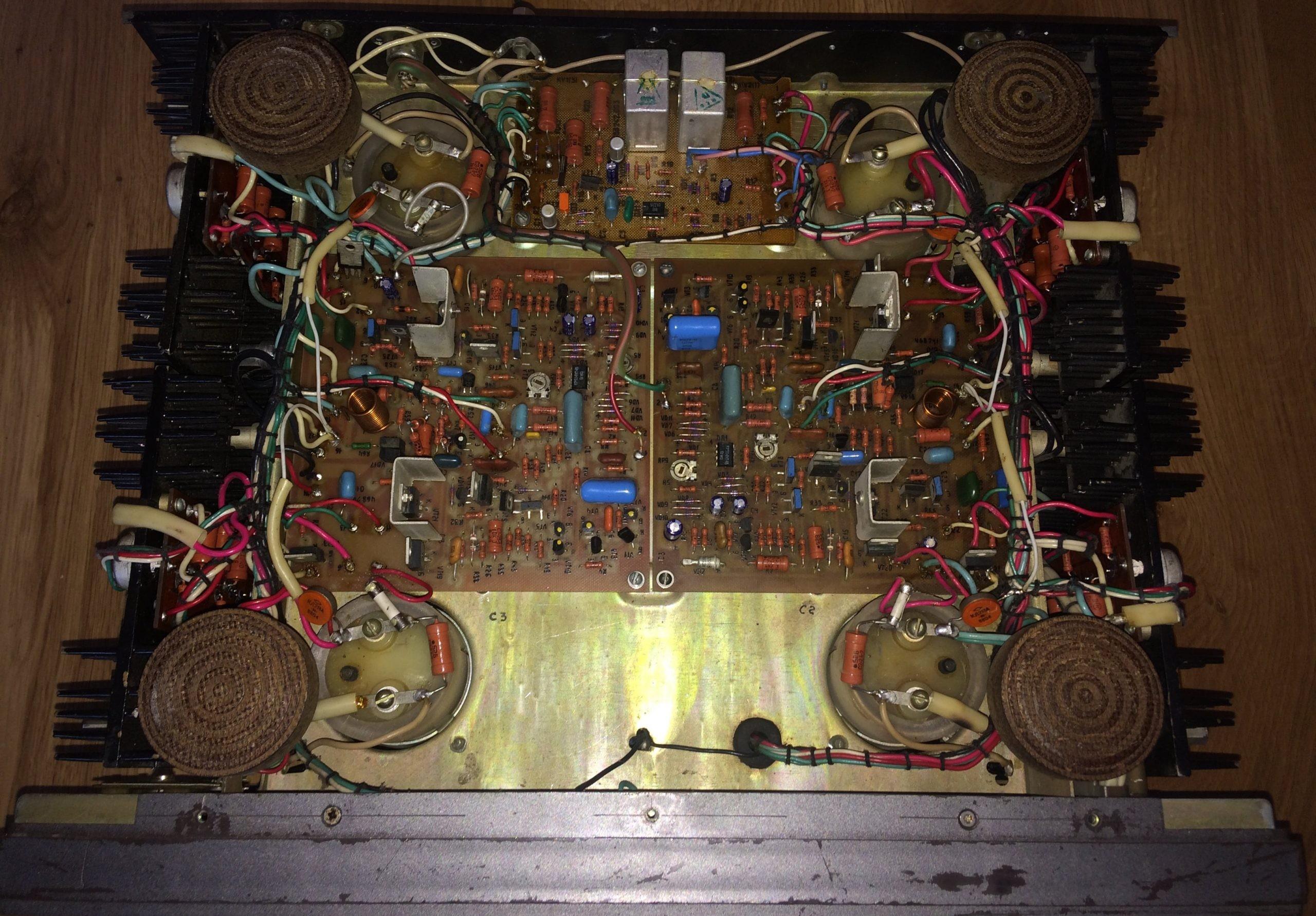

Вид снизу:

Сравнение с аналогами

Лорта 300УМ-108С занимает прочные позиции в линейке усилителей Амфитон. Если вас интересует более классический ламповый или гибридный звук, стоит рассмотреть Радиотехника УМ-7011, которая известна своей «теплой» окраской звука. Однако Лорта предлагает более современный для своего времени подход к защите и выходным каскадам.

Платы и компоненты

Особое внимание стоит уделить качеству сборки. Платы усилителей мощности и защиты крепятся снизу, что обеспечивает удобство обслуживания. Выходные транзисторы надежно закреплены на массивных радиаторах.

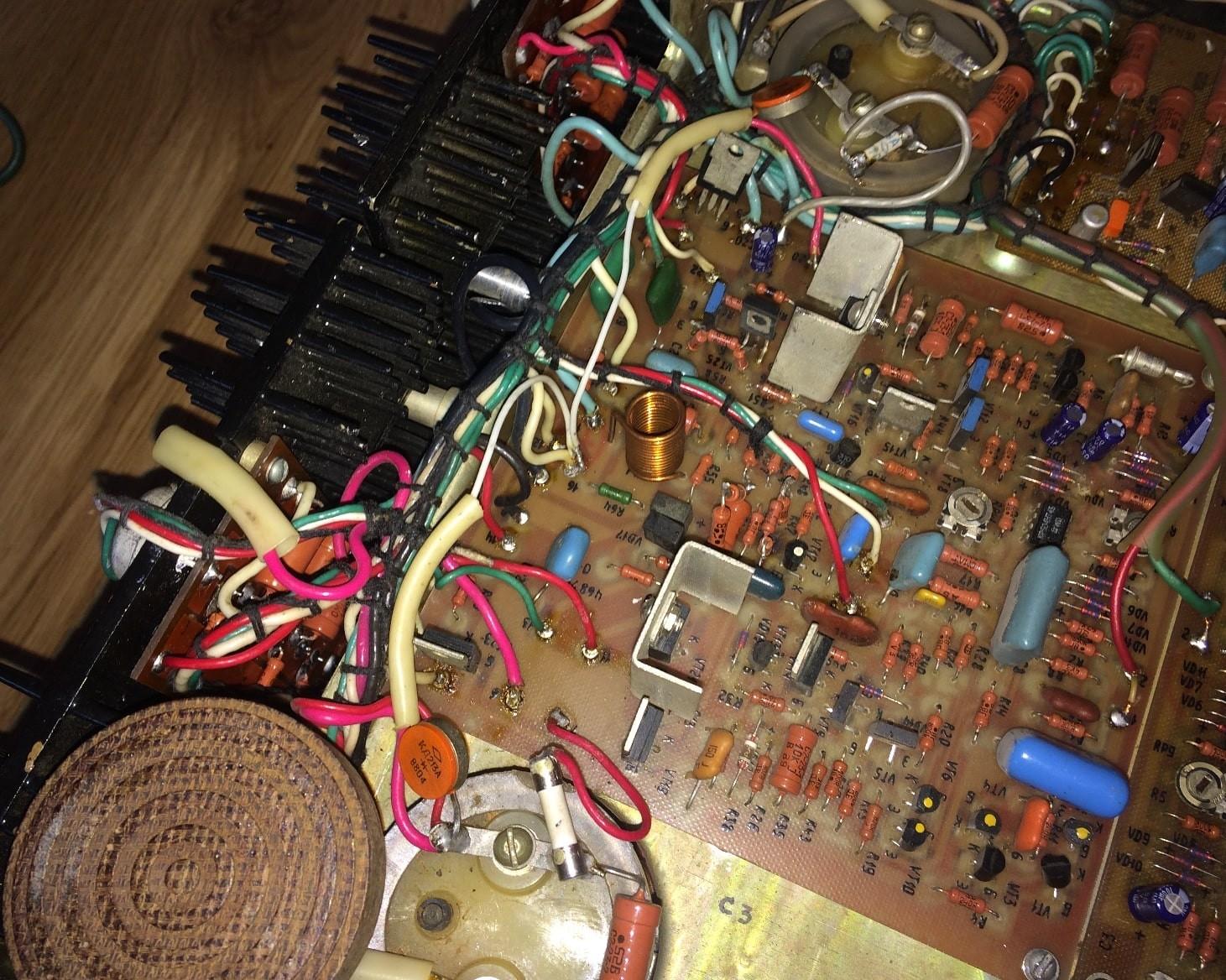

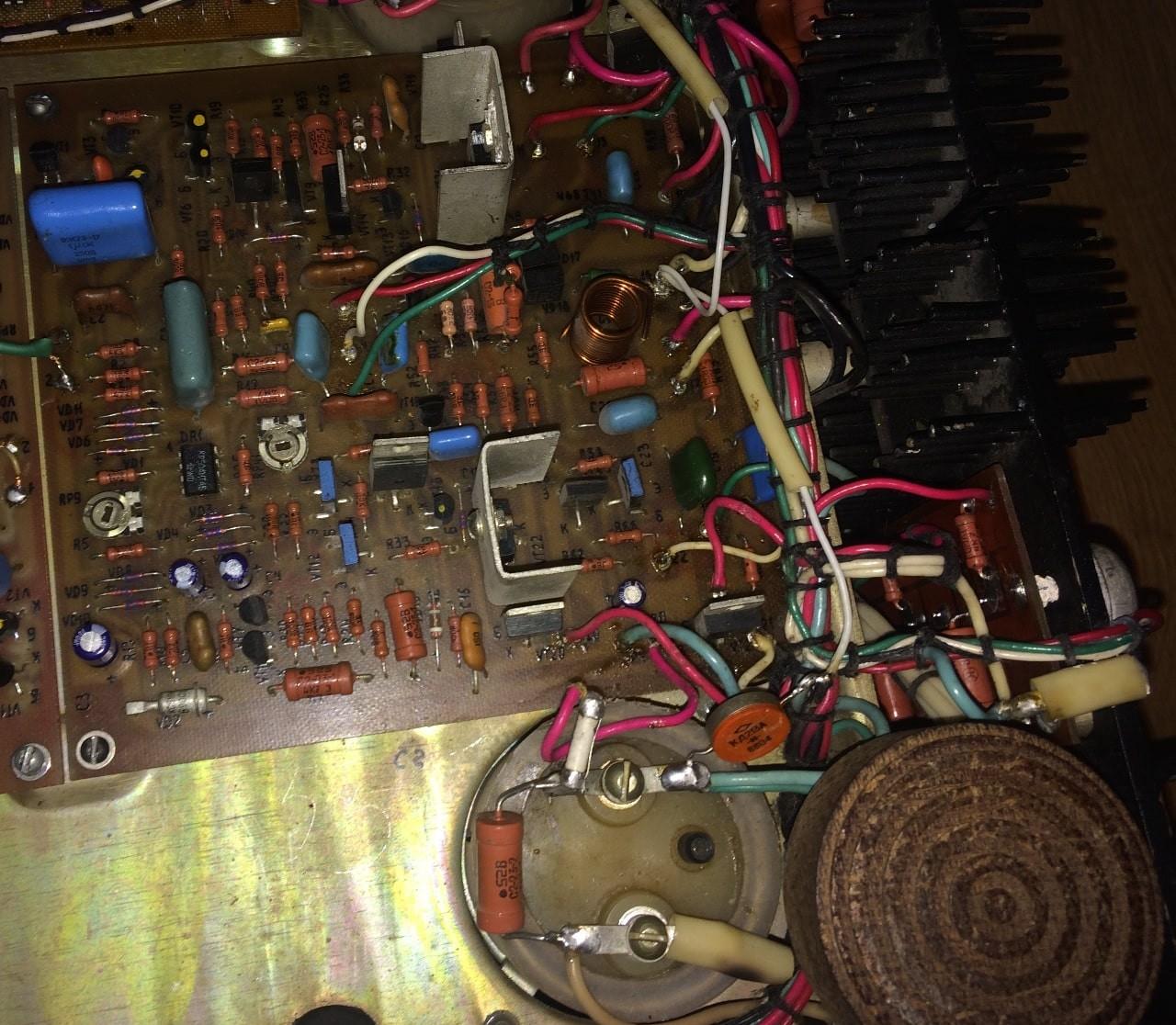

Плата усилителя мощности:

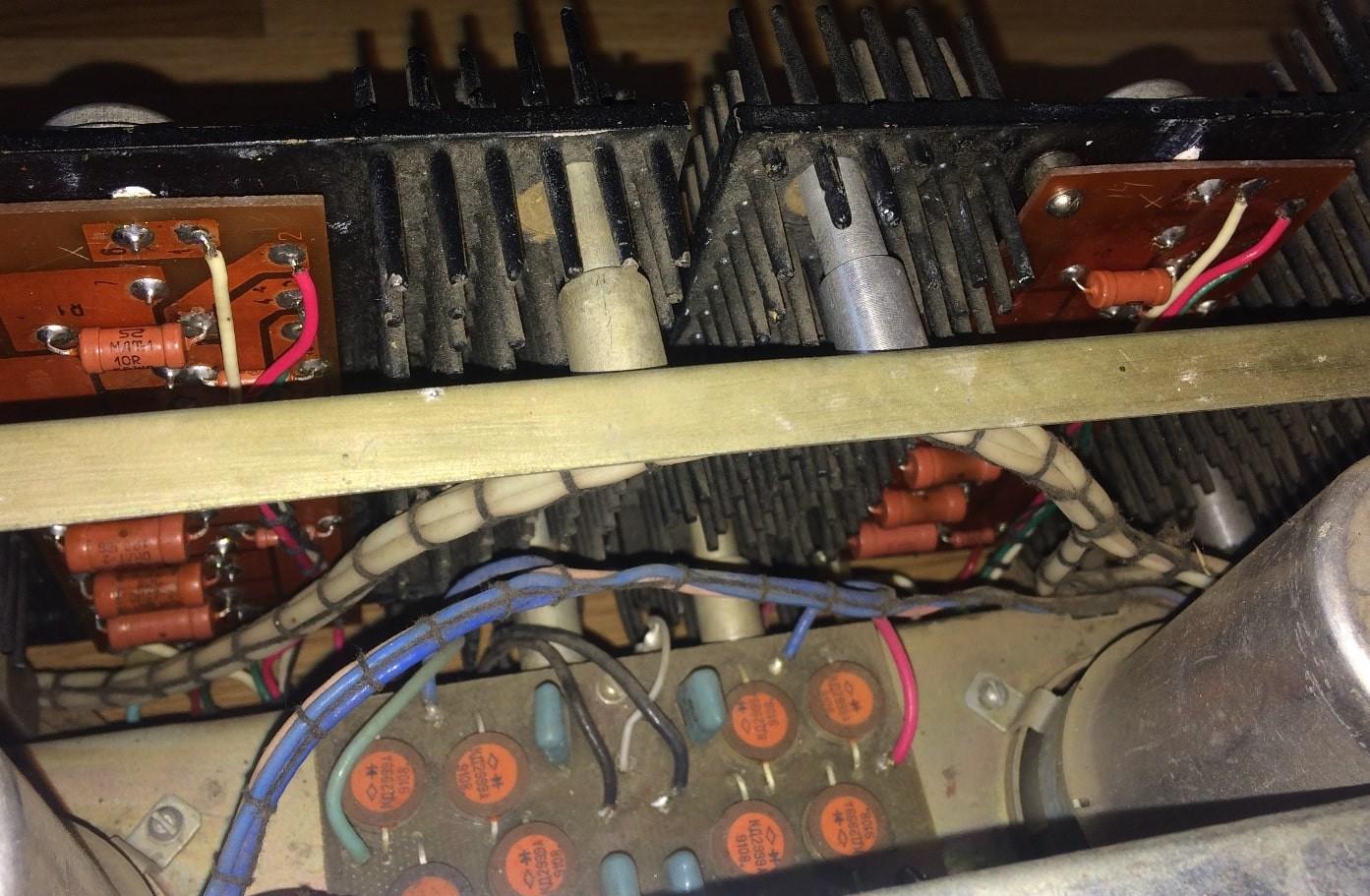

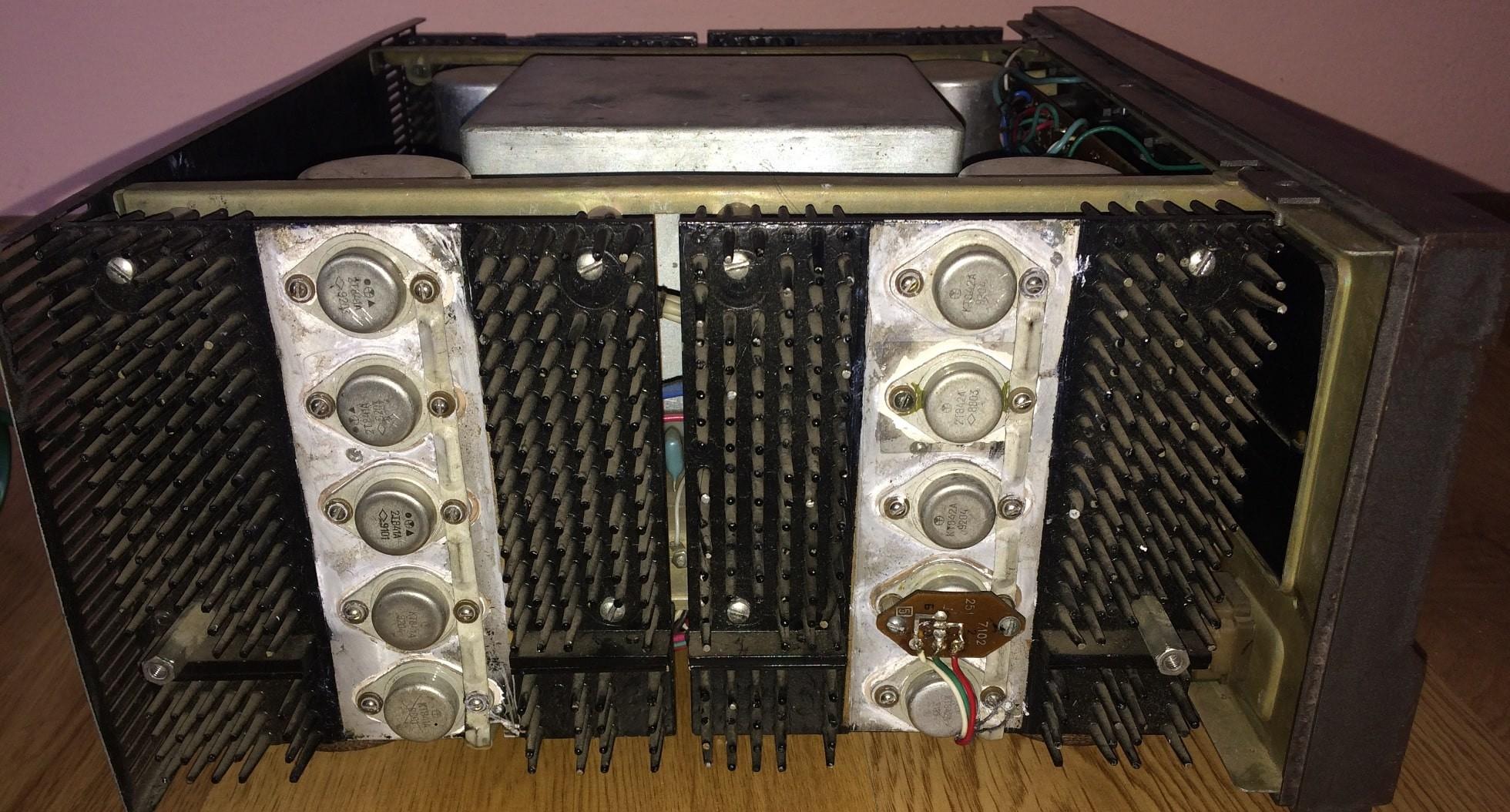

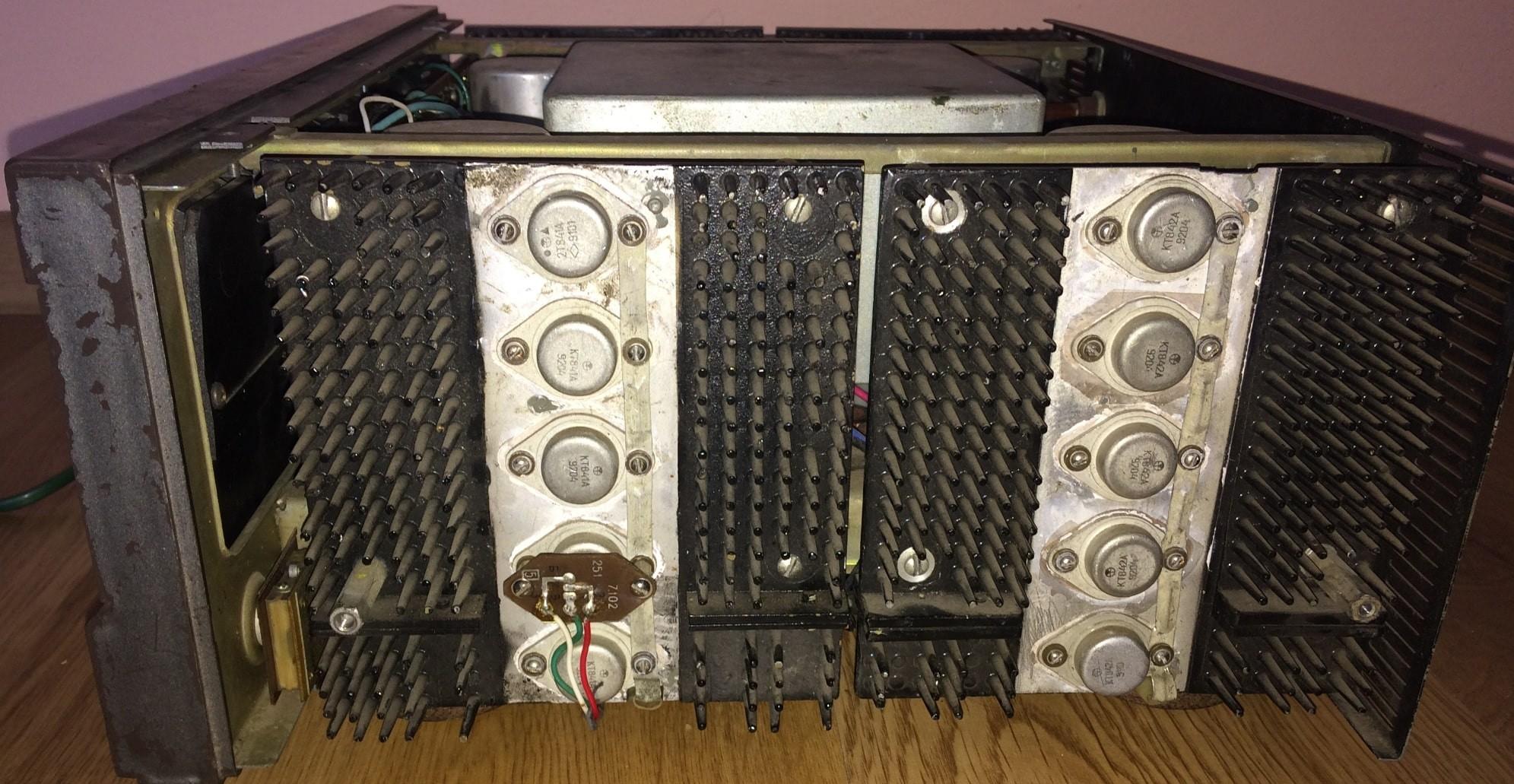

Радиаторы охлаждения выходных транзисторов:

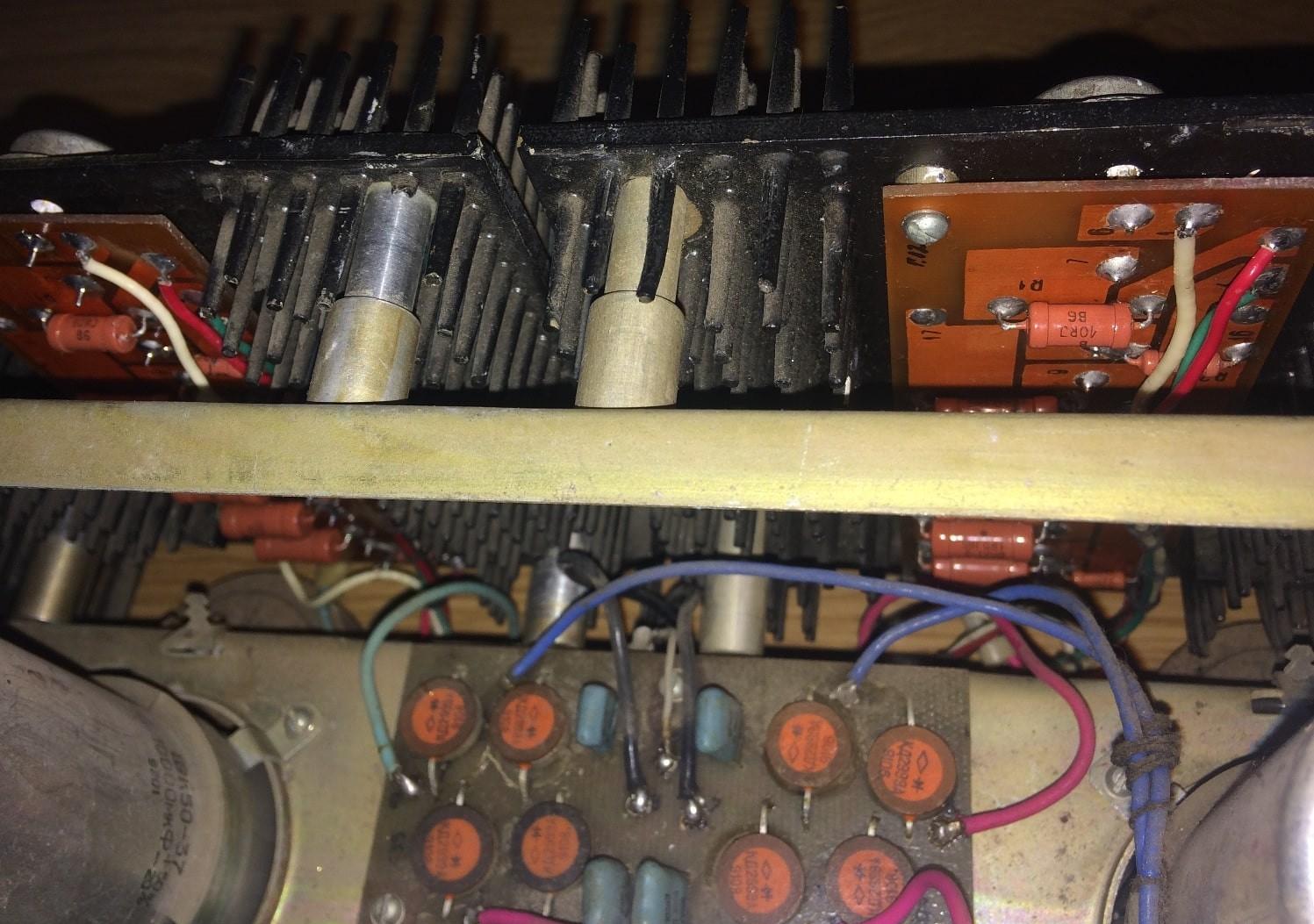

Диодные мосты блока питания:

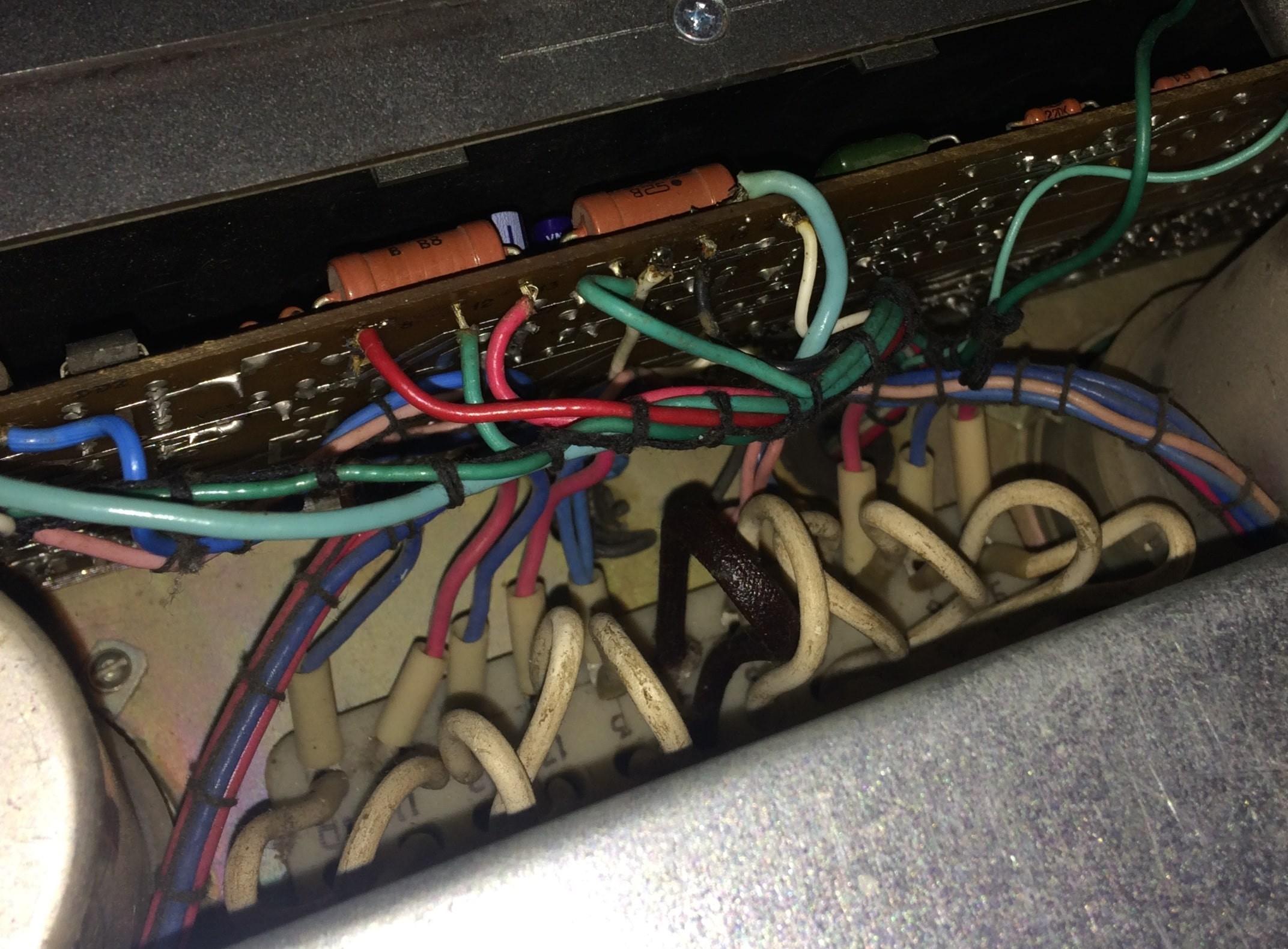

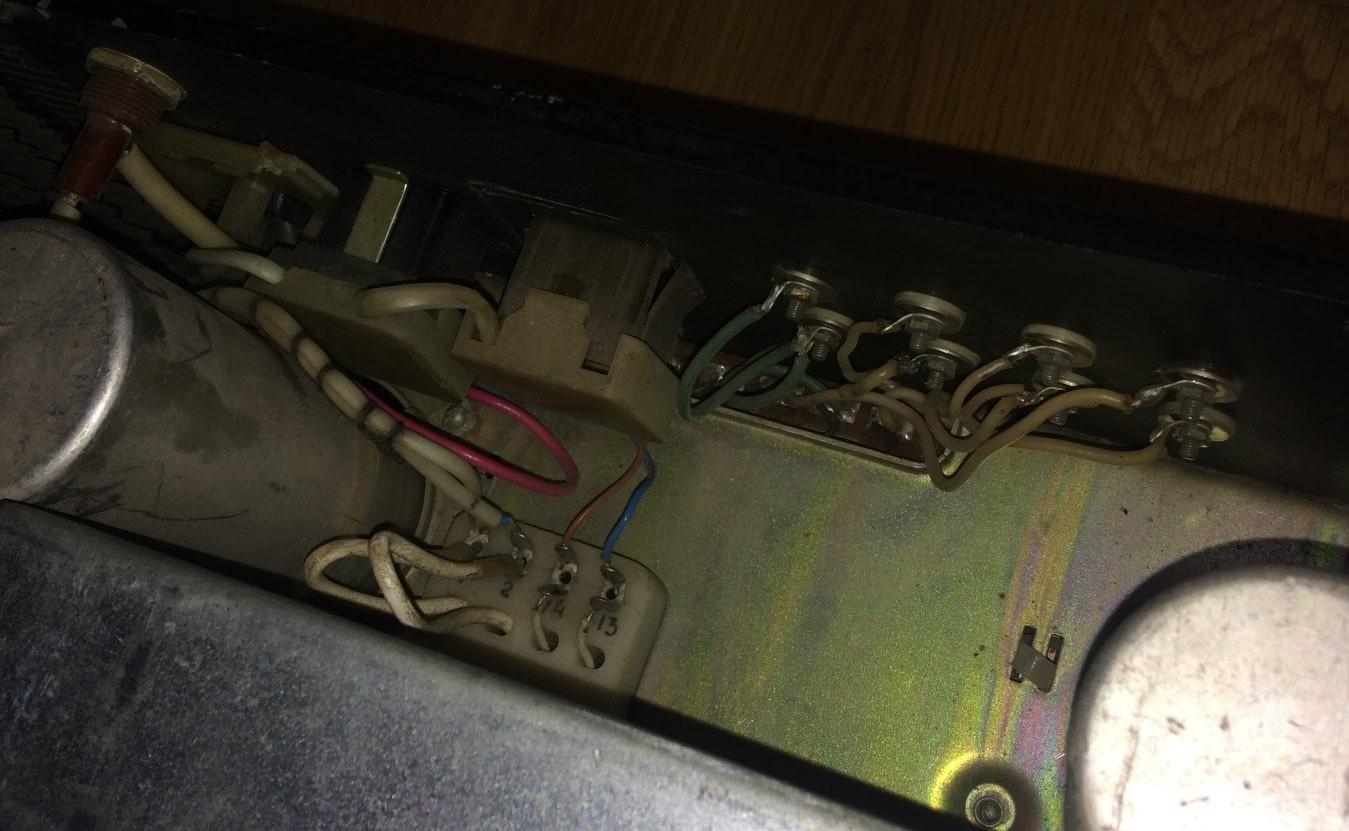

Выходные клеммы изнутри корпуса:

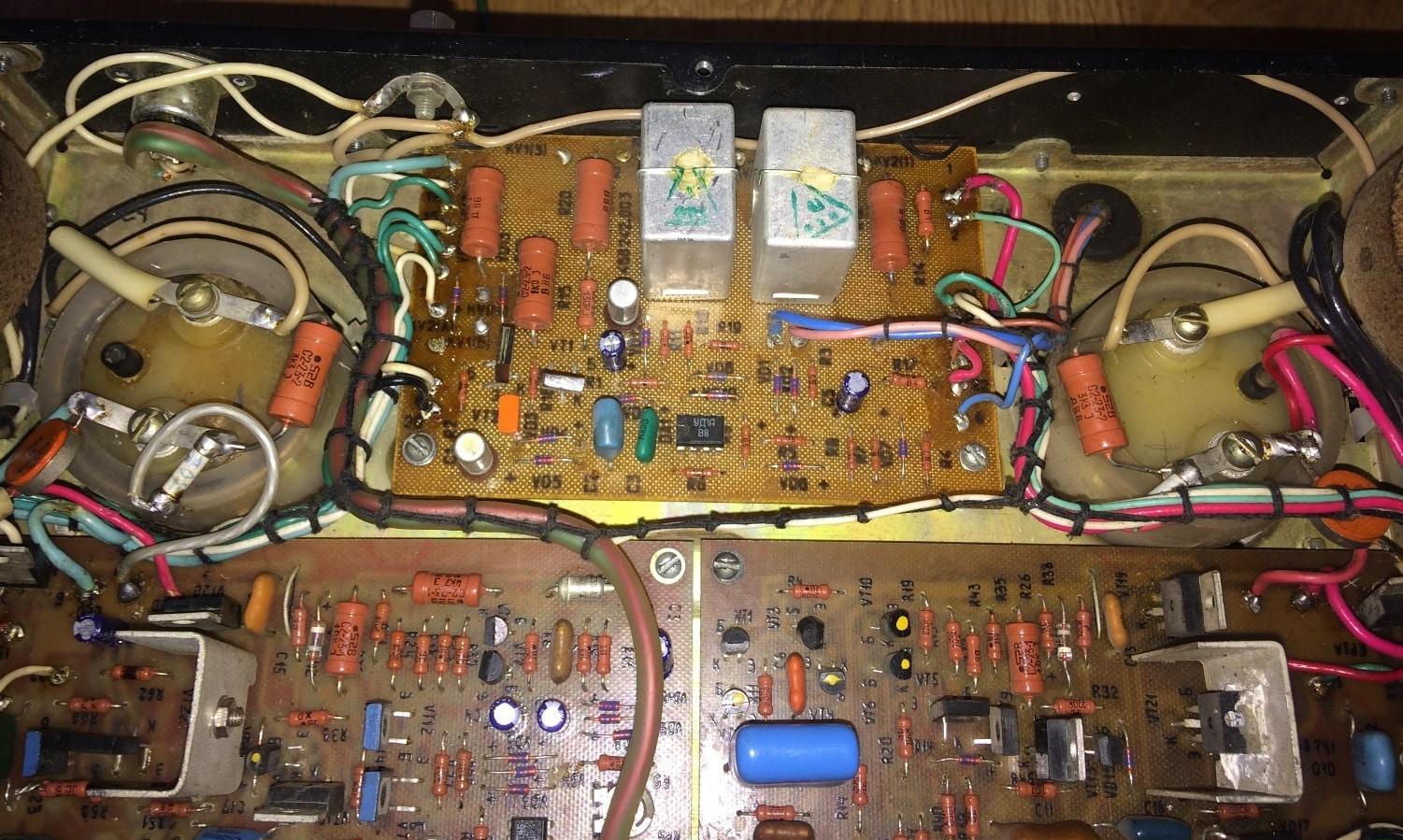

Вид на плату защиты:

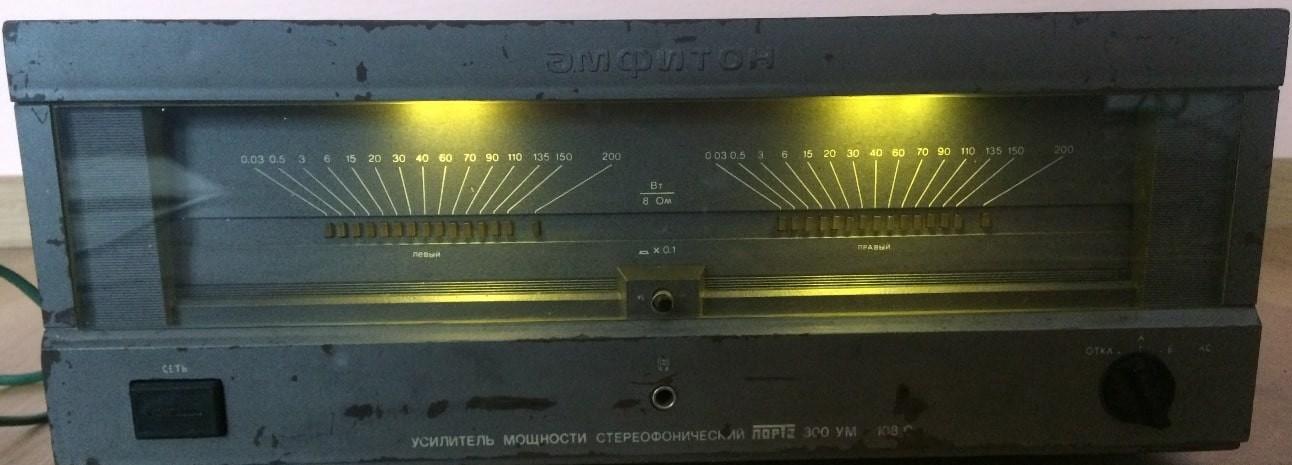

Вид на плату с индикаторами уровня:

Отзывы и заключение

Лорта 300УМ-108С — это надежный аппарат для тех, кто ценит высокую мощность и простоту управления. Его можно использовать как в домашних системах, так и для небольших мероприятий. Если вы предпочитаете современные решения на базе микросхем, ознакомьтесь с проектом УМЗЧ 108Вт на ИМС LM3886T, который предлагает альтернативный путь построения звука.

Фото прислал: Владимир
