УМЗЧ 108Вт на ИМС LM3886T

На рисунке показан схема усилителя мощности звуковой частоты на ИМС LM3886T. Максимальная выходная мощность усилителя 108 Вт на нагрузке 4 Ом, при напряжении питания +/-35В. Номинальная мощность усилителя 63Вт при Uвх=1В.

Коэффициент гармоник усилителя при выходной мощности в 60 ватт и в 30 ватт на нагрузки 4 Ом и 8 Ом соответственно составляет не более 0,03 %.

L1 содержит 13 витков провода диаметром 1,2 мм намотанных на резисторе R9 (диаметр намотки 10 мм).

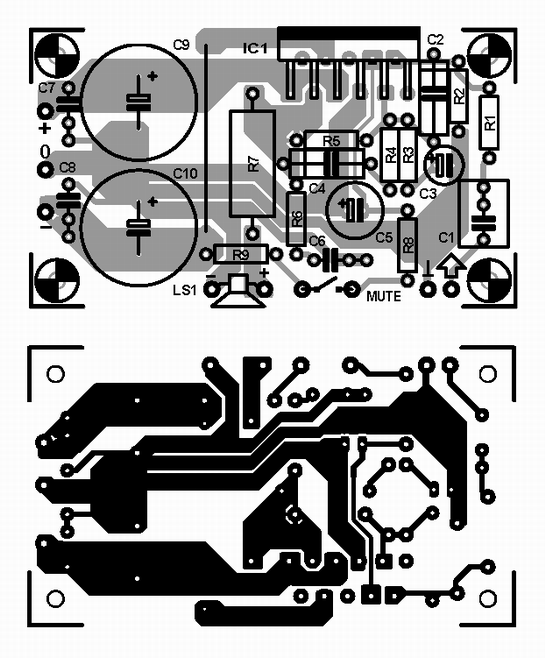

Печатная плата
