Усилитель Корвет УП-028C: характеристики и описание

Изготовитель: завод “Ладога”, г. Кировск, выпуск с 1986 года

Корвет УП-028C — это высококачественный Hi-Fi усилитель советского производства, выпускавшийся заводом «Ладога» с 1986 года. Прибор идеально подходит для подключения фонокорректора и CD-проигрывателя, обеспечивая чистое и детальное звучание. Если вы ищете альтернативу, обратите внимание на Электронику УК-042 стерео Hi-Fi, которая также славится своей надежностью.

Назначение: для высококачественного усиления, коммутации и частотной коррекции сигналов с проигрывателя с электромагнитной головкой звукоснимателя, проигрывателя компакт-дисков, тюнера, магнитофона и др.

Технические характеристики:

• Диапазон рабочих частот: 20 – 25000 Гц
• Неравномерность АЧХ линейного входа на частоте 1000 Гц: ±0,3 дБ

• Коэффициент гармоник в диапазоне 40-16000 Гц: 0,01%
• Коэффициент интермодуляционных искажений: 0,03%
• Отношение сигнал/взвешенный шум для линейного входа: 80 дБ

• Уровень шума по звуковому давлению: 20 дБ
• Сопротивление линейного входа: 4,7 кОм
• Потребляемая мощность от сети: 15 Вт

• Габаритные размеры (ШхВхГ): 480х116х378 мм
• Масса: 11 кг

Описание и конструкция

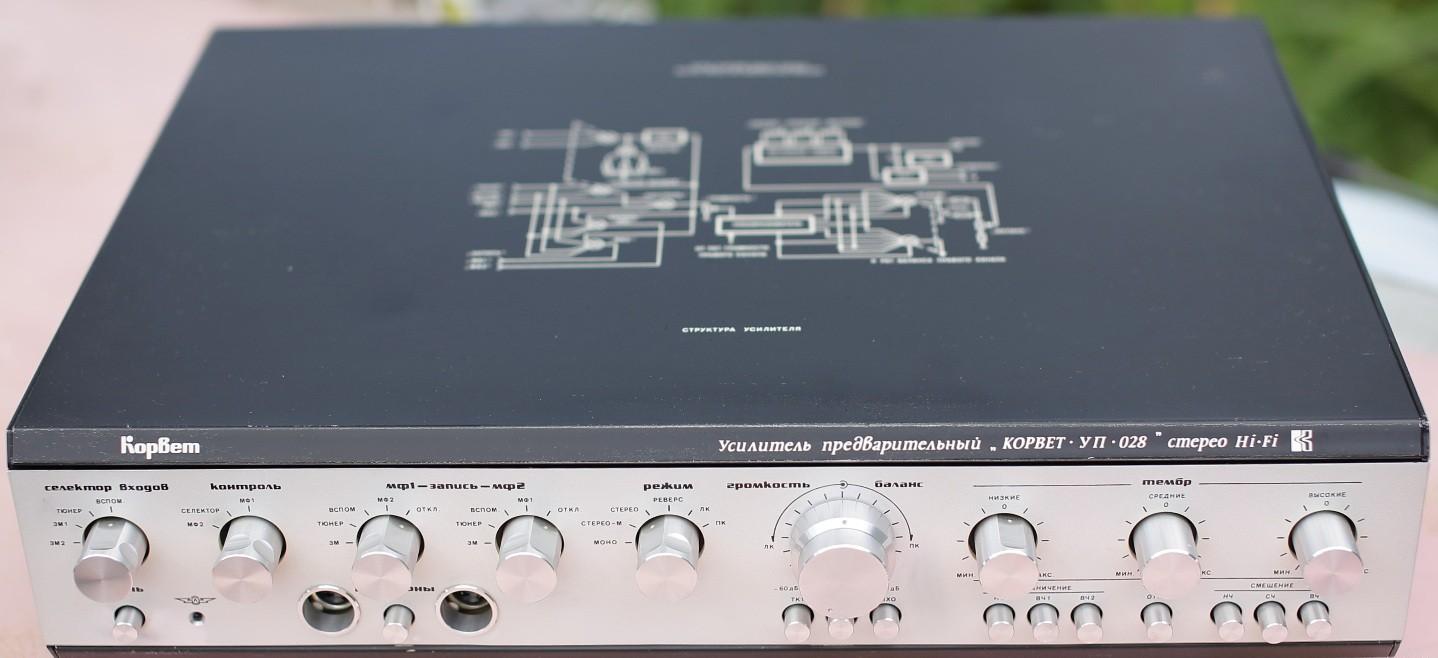

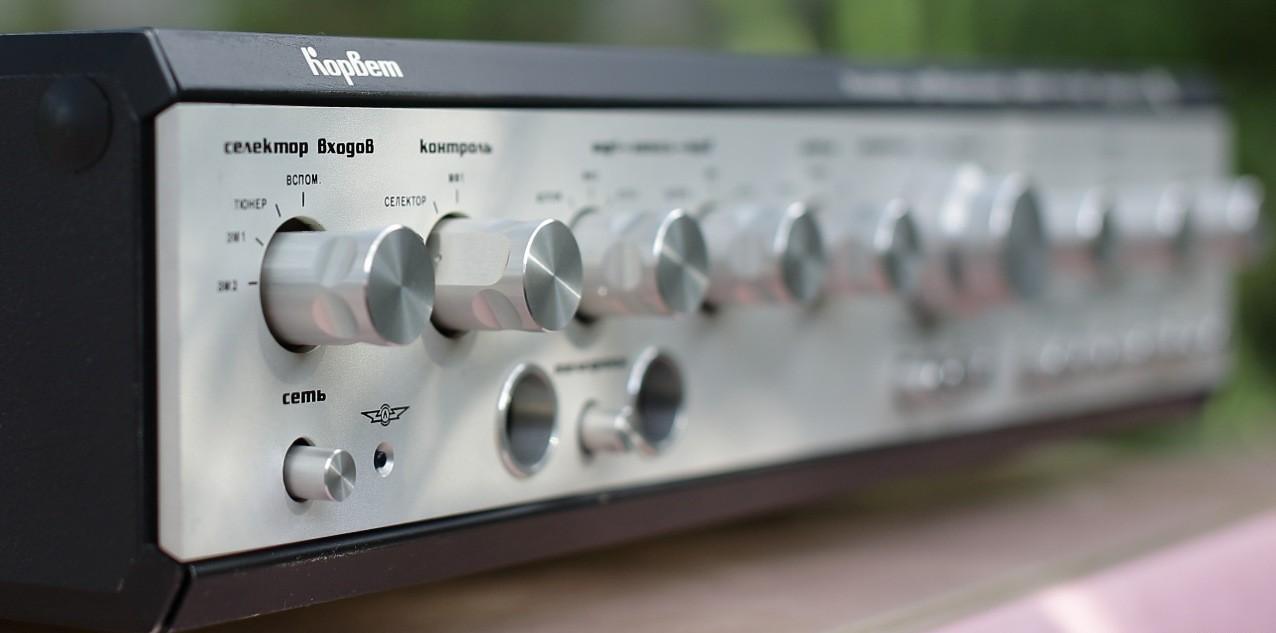

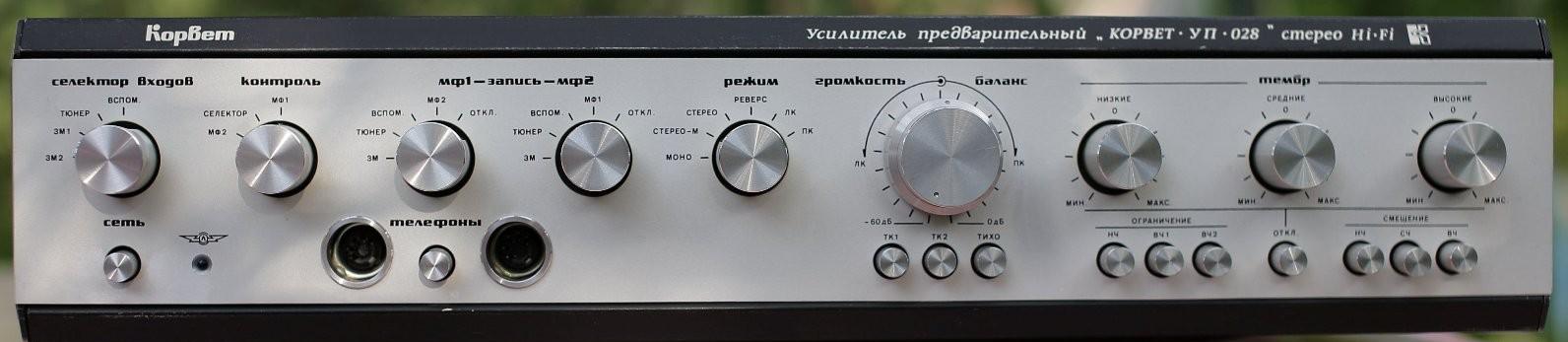

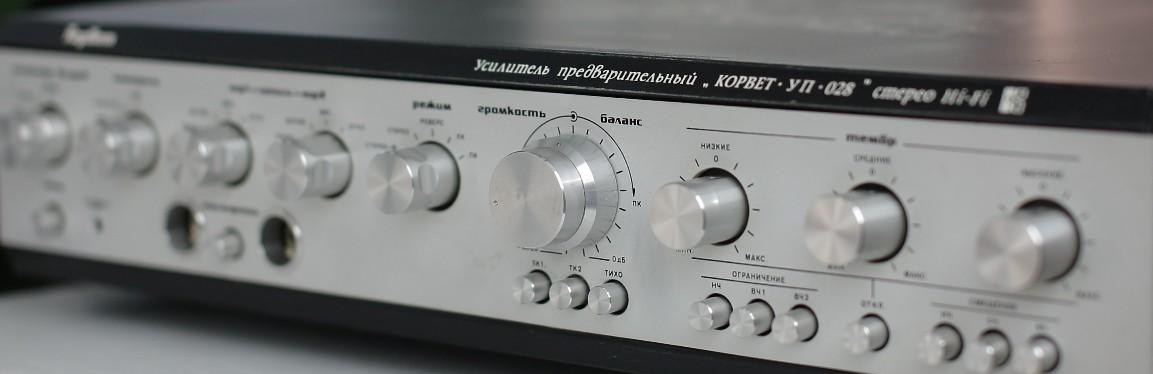

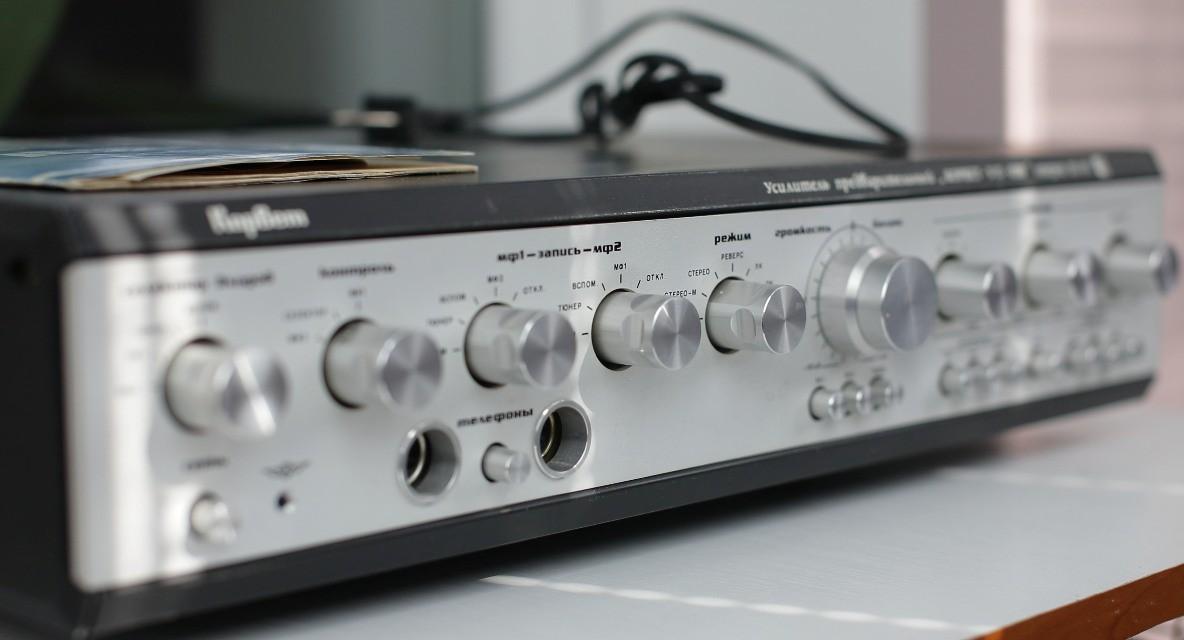

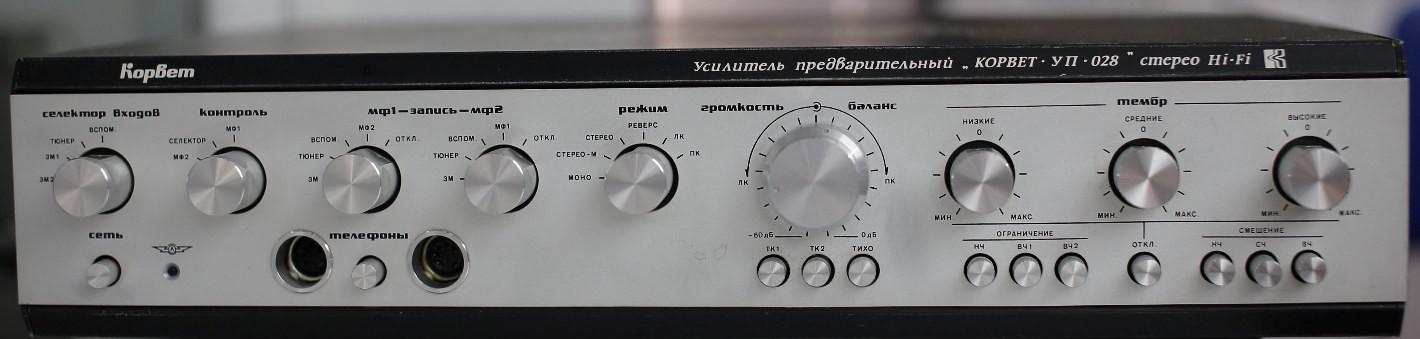

Особенности усилителя: расширенные коммутационные возможности, идентичность каналов на любой характеристике регулирования, минимальные собственные шумы и искажения. Конструктивно выполнен на стальном шасси. Передняя панель дополнительно закрывается декоративной алюминиевой панелью, на которой выведены все регулировки. Верхняя крышка стальная, закрывает не только верхнюю часть корпуса, но и боковые. Задняя панель стальная, на ней находится полная коммутация усилителя.

Коммутация и управление

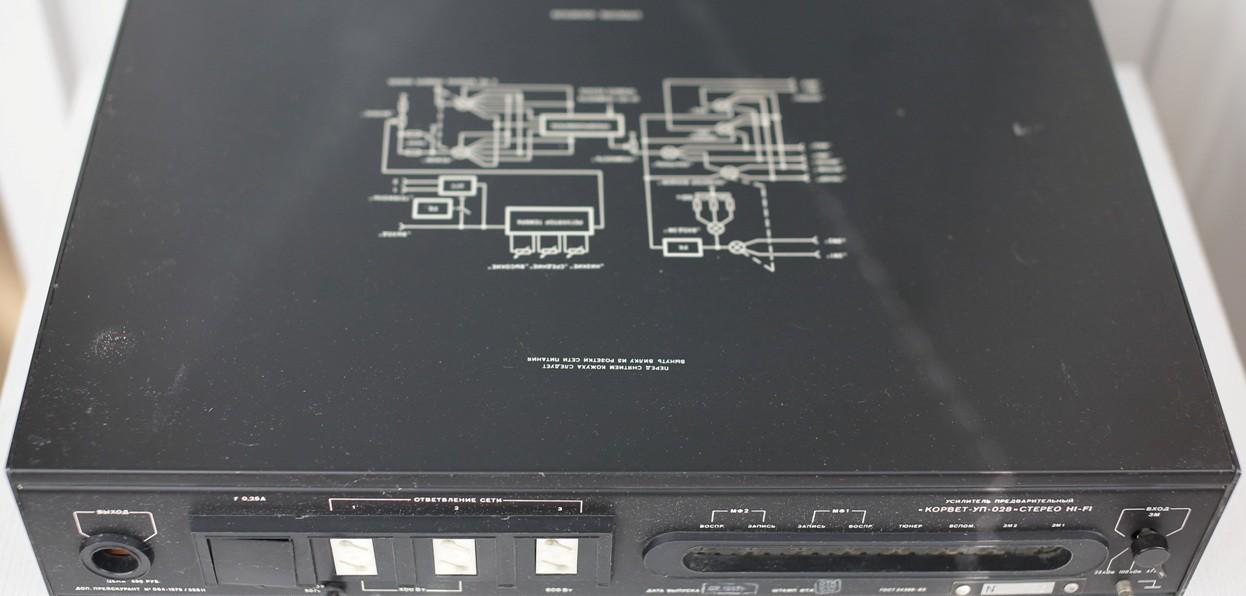

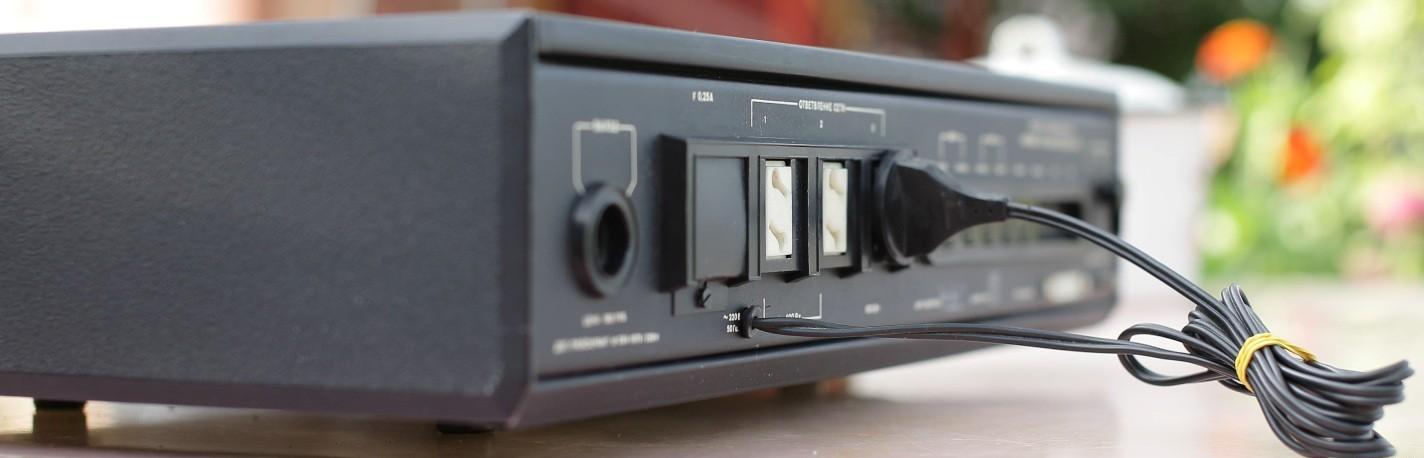

На задней стенке установлены:

1. две розетки корректирующих входов для подключения двух магнитных звукоснимателей, а также переключатель входного сопротивления этих входов;
2. две розетки линейных входов для подключения тюнера и других источников сигнала;
3. две розетки линейных входов и выходов для подключения двух магнитофонов на воспроизведение, перезапись и на запись (по току);
4. две розетки выходов для подключения двух магнитофонов на запись и перезапись (по напряжения);

5. розетка выхода для подключения усилителя мощности;
6. три розетки ответвления сети для подключения аппаратуры, работающей в комплексе с усилителем;

Две розетки выходов для подключения двух комплектов наушников и их выключатель выведены на лицевую панель усилителя. Для сравнения, модель Корвет 100У-068С также предлагает богатую коммутацию, но УП-028C выделяется более продвинутым фонокорректором.

Функции и режимы работы

Особенности усилителя:

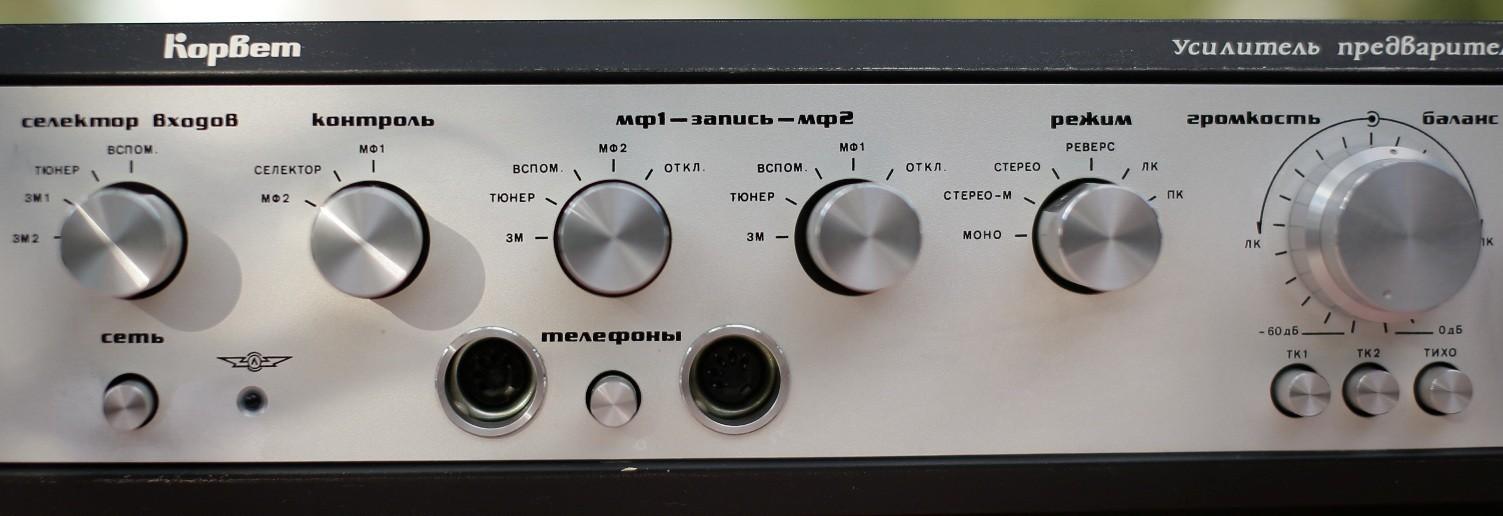

1. селектор входов;
2. два переключателя записи и переключатель контроля для независимой записи на два магнитофона от двух источников программ или перезаписи с магнитофона на магнитофон;
3. переключатель режимов для подавления рокота электропроигрывающего устройства;

4. совмещенные дискретные регуляторы громкости и баланса с отключаемой тонкомпенсацией НЧ и ступенчатым уменьшением громкости;

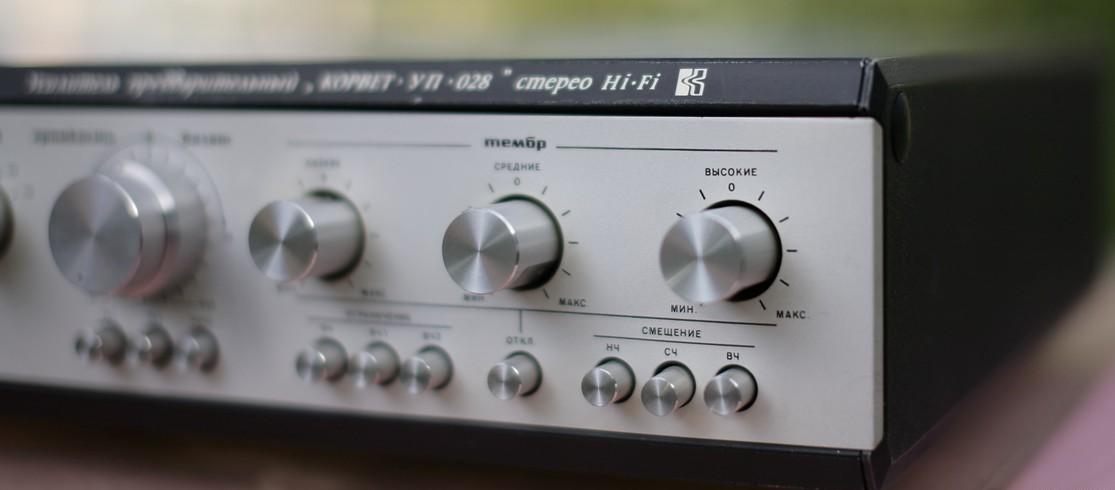

5. дискретные регуляторы тембра НЧ, СЧ и ВЧ с выключателем регуляторов;
6. отключаемые фильтры ограничения частот ниже 14 Гц и выше 9 кГц и 15 кГц;

7. индикация включения усилителя;
8. защита выхода от короткого замыкания.

Усилитель Корвет УП-028C отличается низким уровнем шума и высокой надежностью компонентов, что делает его отличным выбором для любителей аудио. В случае необходимости ремонта или настройки, вы всегда можете обратиться к документации. Для тех, кто предпочитает более компактные решения, стоит рассмотреть Лорта 50У-202С.

Инструкция и схемы на диске.

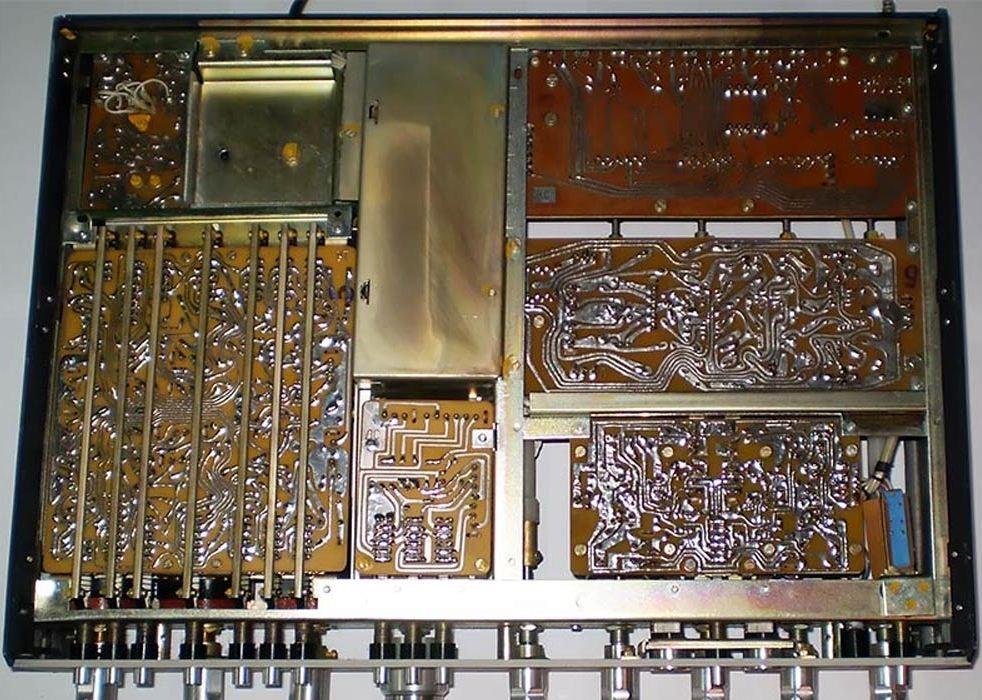

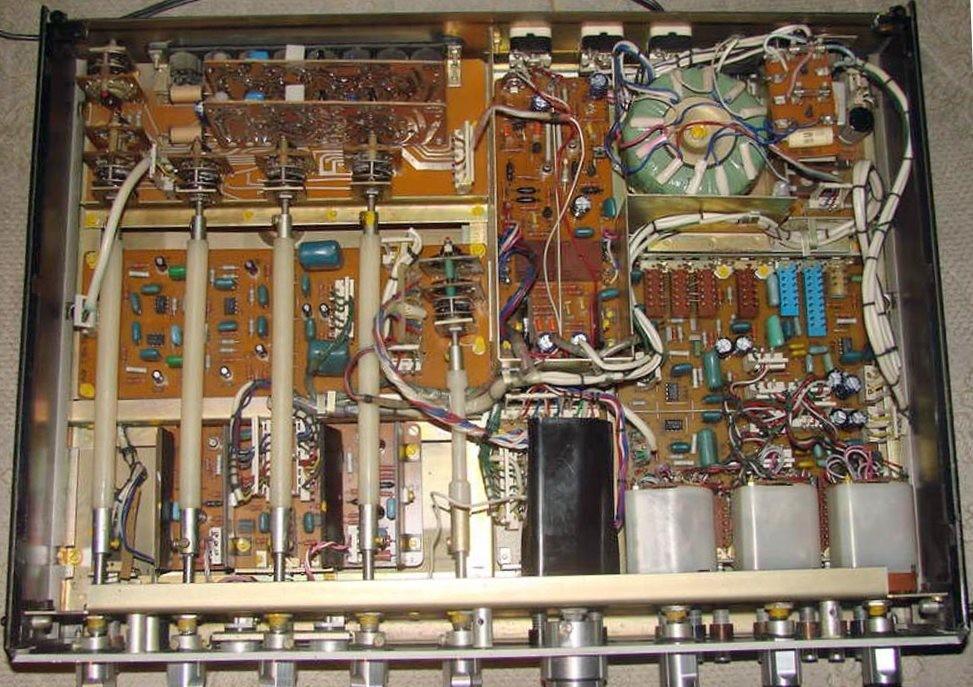

Автор фото: Валерий Крюк. Фото внутренностей из rw6ase.narod.ru
