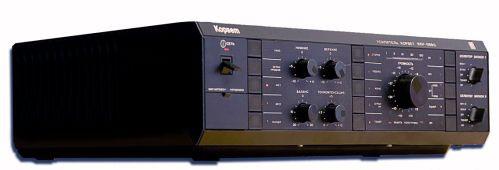

Усилитель Корвет 100У-068С: характеристики и схема
Изготовитель: Кировский завод «Ладога», 1990 год выпуска. Этот аппарат относится к высшей группе сложности и представляет собой классический образец советской аудиофильской техники. Для тех, кто ищет аналог или хочет сравнить параметры, рекомендуем ознакомиться с усилителем Корвет 50У-068С, который является более компактной версией данной серии.
Краткие характеристики Корвет 100У-068С:
| Мощность (долговременная) | 125 Вт / 4 Ом |
| Диапазон частот | 10 – 70000 Гц |
| Коэффициент гармоник (THD) | 0,007 % |
| Год выпуска | 1990 |
Назначение: усилитель «Корвет 100У-068с» предназначен для двухканального усиления и коммутации сигналов низкой частоты от различных источников звуковых программ. Это устройство идеально подходит для создания высококачественной аудиосистемы, где требуется точная передача звука без искажений.
Схема и руководство по эксплуатации доступны в архиве на Яндекс.Диске нашего сайта. Также, если вас интересуют другие модели того же периода, обратите внимание на Одиссей 100 У-021 стерео, который демонстрирует схожий уровень качества сборки.
Основные технические характеристики
Ключевые параметры усилителя Корвет 100У-068С:
Электрические параметры
Питание и габариты
Описание и особенности конструкции
Данный усилитель представляет собой устройство нового поколения полных усилителей звуковой частоты (ЗЧ). В его создании использованы передовые технические решения высококачественного усилителя «». Впервые в данной серии применён усилитель мощности класса – ЛВС с двухуровневым питанием. Такой режим позволил существенно улучшить тепловой режим усилителя, обеспечив стабильность работы при длительных сессиях прослушивания.

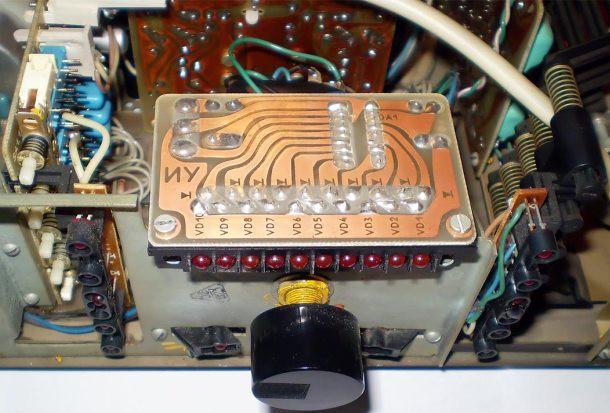

В усилителе предусмотрена надежная защита от короткого замыкания (КЗ) в нагрузке или перегрузки выходов. Модель оснащена переключателем звукоснимателей, с помощью которого, помимо стандартного электромагнитного, можно подключить и электродинамический звукосниматель с подвижными катушками. Усилитель позволяет вести одновременную и независимую запись от разных источников программ на 3 магнитофона. Мгновенное значение максимальной мощности индицируется 12-ти сегментным светодиодным индикатором, что удобно для контроля уровня сигнала.

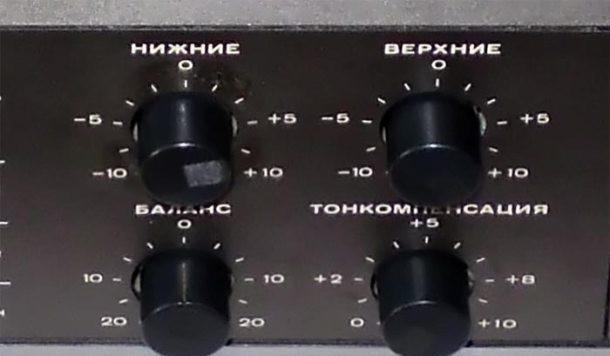

Ограничитель максимального уровня позволяет уменьшить выходной сигнал при использовании акустических систем (АС), мощностью ниже рекомендованной. Регулятор громкости с плавно изменяемым уровнем тонкомпенсации позволяет уменьшить шумы при снижении громкости, а с помощью выбора желаемого подъема АЧХ в области низких частот (НЧ) можно лучше согласовать индивидуальные особенности слухового восприятия с акустическими свойствами в помещении прослушивания.
Для дополнительной регулировки громкости имеется кнопка для ступенчатого ее изменения. Помехи на инфранизких частотах с ЭПУ и вибраций корпуса ограничиваются фильтром ВЧ, а ВЧ помехи, от грампластинок, фильтром НЧ. Коммутация программ, АС, головных телефонов и т.д. производится кнопочными переключателями, со световой индикацией режима. Отключаемый выход электрической сети позволяет питать другие аппараты, работающие совместно с усилителем ЗЧ.
