Усилитель Эстония-УМ-010: характеристики и описание

Изготовитель: завод «Пунане-РЭТ», г. Таллин. Советский стереофонический усилитель мощности «Эстония-УМ-010» является флагманом линейки 010-й серии. Он демонстрирует высокий уровень инженерной мысли конца 80-х годов, сопоставимый с лучшими образцами западной техники того времени. Для сравнения, его можно поставить в один ряд с РОМАНТИКА 50У-220, однако УМ-010 предлагает более компактное исполнение при сохранении высокой надежности.

Назначение: устройство предназначено для эксплуатации в жилых помещениях в районах с умеренным и холодным климатом. Оно служит для усиления сигналов от предварительного усилителя с последующим воспроизведением звука при помощи внешних пассивных акустических систем или головных стереотелефонов. Усилитель является ключевым компонентом комплекта «Эстония-010-стерео» и отлично сочетается с ОДИССЕЙ-У-010 стерео Hi-Fi.

Вид усилителя Эстония-УМ-010 в разобранном виде

Технические характеристики:

Диапазон эффективно воспроизводимых частот: 20 – 25000 Гц
Неравномерность АЧХ относительно 1000 Гц в диапазоне 20-25000 Гц: ±0,4 дБ
Номинальная выходная мощность на канал: 35 Вт/8 Ом
Максимальная выходная мощность на канал: 50 Вт/8 Ом
Коэффициент гармоник (КНИ) в диапазоне 40-16000 Гц: 0,03%
Коэффициент общих искажений интермодуляции: 0,06%
Отношение сигнал/взвешенный шум: 105 дБ
Переходное затухание между каналами в диапазоне 250-10000 Гц: 56 дБ
Потребляемая мощность от сети при выходной 2х10 Вт: 105 Вт
Габаритные размеры (ШхВхГ): 460х88х395 мм
Масса: 13 кг

Конструктивные особенности

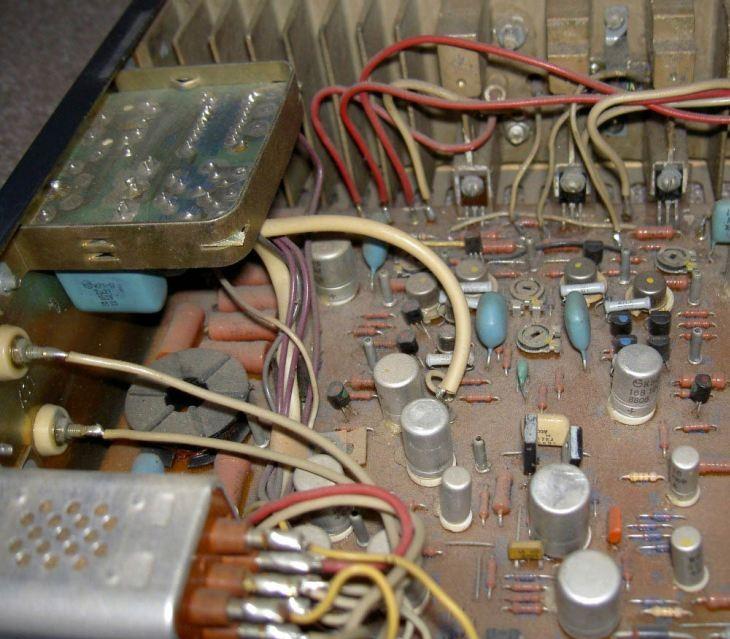

Описание: Усилитель состоит из мощного блока питания, двух идентичных усилителей левого и правого стереоканалов, и блока защиты усилителя, которые расположены на единой большой печатной плате. Мощные оконечные транзисторы прикреплены на охлаждающие радиаторы, расположены по бокам корпуса усилителя и закрыты кожухом, имеющим отверстия для улучшения теплообмена с окружающей средой. Запрещается применение АС сопротивлением менее 8 Ом.

Световая индикация включения и режимов работы усилителя выполнена на светодиодах, что обеспечивает наглядный контроль состояния устройства.

Система защиты и удобства

Усилитель имеет следующие эксплуатационные удобства:

световую индикацию включения в сеть;
электронную и релейную защиту усилителя от короткого замыкания и понижения сопротивления нагрузки на выходе усилителя;
защиту АС от перегрузок по постоянному току в случае выхода из строя усилителя;
защиту от перегрева усилителя;
световую индикацию срабатывания схемы защиты усилителя;
временную задержку при включении.

Задняя панель усилителя Эстония-УМ-010 с разъемами

На задней панели выведена клемма для заземления, розетка для подключения предварительного усилителя, две пары клемм для подключения АС и предохранители с сетевым шнуром. Такая компоновка обеспечивает удобство подключения и безопасность эксплуатации.

Применение и совместимость

Усилитель мощности «Эстония-УМ-010-стерео» входит в комплект «Эстония-010-стерео». Комплектуется предварительным усилителем «Эстония-УП-010-стерео». Однако он успешно работает и с другими источниками сигнала, например, в связке с Эстония 35У-016-стерео, что позволяет расширить возможности аудиосистемы.

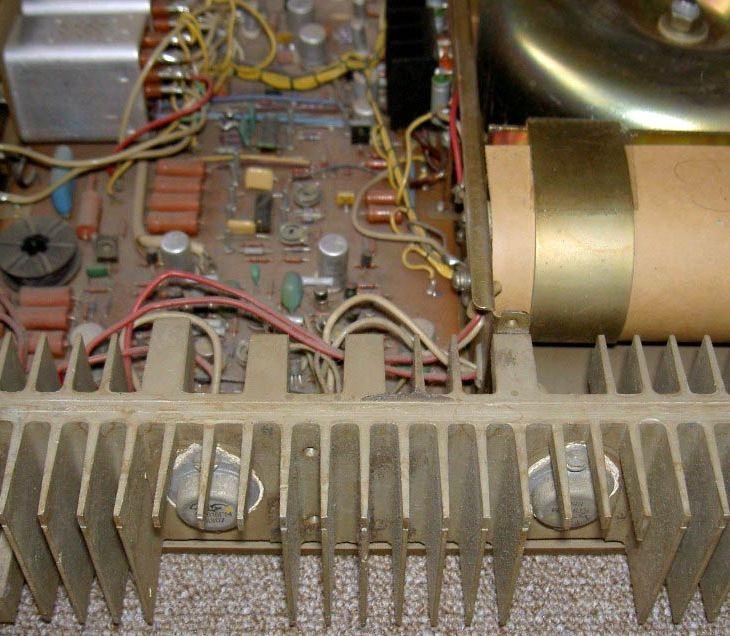

Внутренние узлы усилителя Эстония-УМ-010
