РОМАНТИКА 50У-220: характеристики, размеры и схема подключения

Изготовитель: Харьковский приборостроительный завод им. Т.Г. Шевченко.

РОМАНТИКА 50У-220 — это двухканальный усилитель низкой частоты, разработанный для надежной работы в домашних условиях. Устройство эксплуатируется при температуре 15-40˚С, влажности 60±15% и давлении 86-106 кПа. В линейке советской Hi-Fi техники эта модель считается родственной Романтика 15У-120С, которая является более ранней версией с аналогичным внутренним устройством.

Мощность и качество звука РОМАНТИКА 50У-220

Усилитель обеспечивает чистое звучание благодаря качественной схемотехнике. Ниже приведены полные технические параметры, подтверждающие статус Hi-Fi устройства.

Диапазон воспроизводимых частот	40 – 16000 Гц
Выходная мощность каждого канала	номинальная: 15 Вт/4 Ом долговременная: 50 Вт кратковременная: 115 Вт
Неравномерность АЧХ относительно 1 кГц на входе	линейном: ±1,5 дБ корректирующем: ±2 дБ
Коэффициент гармоник в диапазоне	40-6300 Гц: 0,3 % 6300-16000 Гц: 0,5 %
Коэффициент интермодуляционных искажений	Не указан (стандарт для класса)
Переходное затухание между каналами на частоте 1 кГц	40 дБ
Отношение сигнал/взвешенный шум при номинальной мощности	70 дБ
ЭДС источника сигнала (должная перегрузка линейного входа на 1 кГц)	2 В
Подключение наушников сопротивлением	8-2000 Ом
Потребляемая мощность от сети	120 Вт
Размер усилителя (ШхВхГ)	460х90х350 мм
Вес усилителя	7 кг
Содержание драгметаллов	золото: 0,1252026 г серебро: 1,088337 г палладий: 0,0273 г

Габариты и вес

Усилитель отличается компактными размерами при солидном весе, что говорит о качественном использовании материалов. Корпус обеспечивает хорошую защиту от внешних воздействий и вибраций.

Схема и ремонт

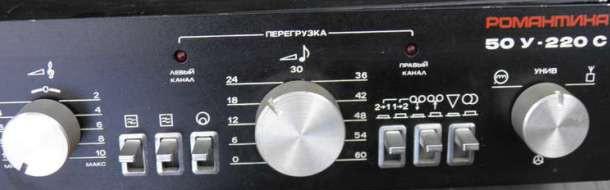

Усилитель представляет собой полный усилитель 2 группы сложности по ГОСТу 83 года. Предназначен для усиления стереофонических и монофонических музыкальных и речевых программ от различных источников бытовой радиоэлектронной аппаратуры и воспроизведения их с помощью акустических систем типа или аналогичных с номинальным сопротивлением не менее 4 Ом. Индикация по перегрузке начинает работать при достижении 30 Вт.

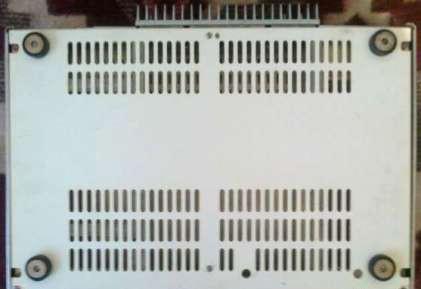

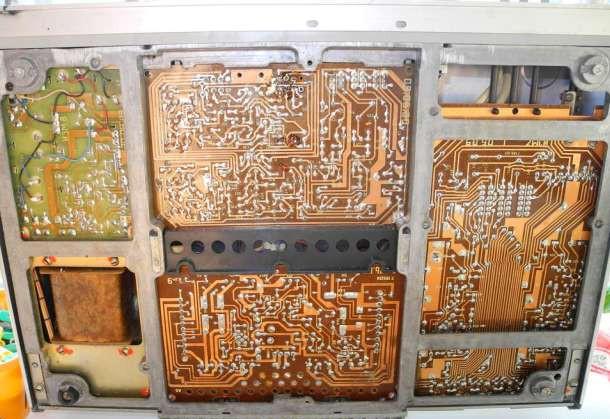

Рама усилителя выполнена из литого алюминия под давлением. Передняя лицевая панель так же алюминий. Верхняя крышка выполнена из металла, и закрывает бока и верх соответственно. Дно усилителя с внешней стороны закрыто пластмассовым кожухом. Задняя панель комбинированная, по центру закрывает радиатор выходных транзисторов, а справа и слева – металл. Ручки регуляторов выполнены из цельного алюминия, переключатели и обрамления – пластмасс.

Романтика 50У-220 С, без верхней крышки:

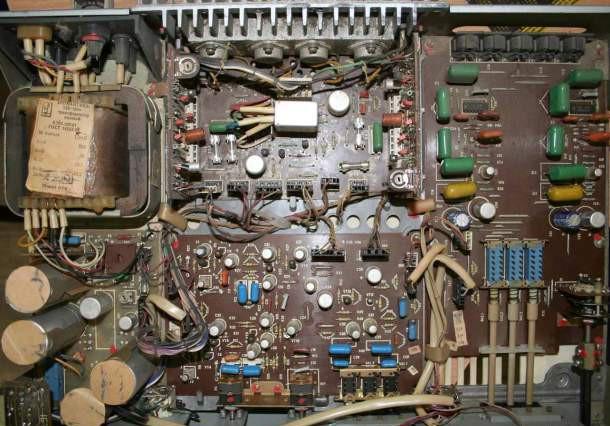

Усилитель РОМАНТИКА 50У-220 С без крышки

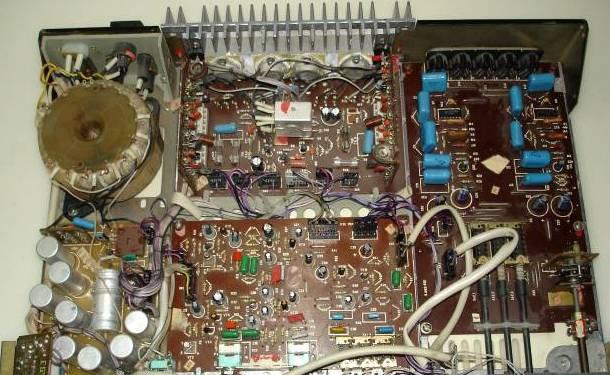

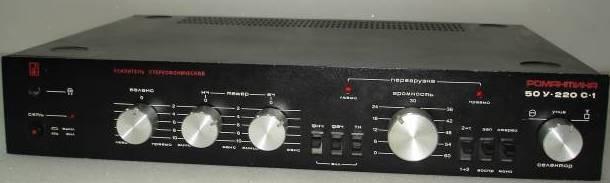

Романтика 50 У-220 С-1, без верхней крышки (применен кольцевой трансформатор, и больше конденсаторов в блоке питания, но номинал тот, что и в 50у220с):
