Электроника Э-06: корректор АЧХ, характеристики и применение
Изготовитель: завод полупроводниковых приборов, г. Брянск, выпуск с 1987 года.
Корректор АЧХ «Электроника Э-06» представляет собой профессиональное устройство для точной настройки звукового тракта. Данное оборудование предназначено для работы в составе сложных звукоусилительных систем эстрадных оркестров и ансамблей, обеспечивая качественную коррекцию частотной характеристики звуковоспроизводящего тракта. Устройство отличается надежностью и высоким качеством сборки, характерным для советской аппаратуры, что делает его востребованным как среди профессиональных звукорежиссеров, так и среди ценителей аналогового звука. Для сравнения, более компактные решения, такие как ТДС-5 «Электроника», ориентированы на бытовое использование, тогда как Э-06 — это инструмент для масштабных сцен.
Назначение: для работы в комплекте звукоусилительной аппаратуры эстрадных оркестров и ансамблей в качестве корректора АЧХ звуковоспроизводящего тракта.
Технические характеристики
Устройство обеспечивает высокую точность настройки звукового сигнала. Основные параметры устройства приведены ниже:
- Диапазон воспроизводимых частот: 20 – 20000 Гц
- Отклонение АЧХ в диапазоне 20-20000 Гц: ±2 дБ
- Коэффициент общих гармонических искажений в диапазоне 40-16000 Гц: 0,08%
- Переходное затухание между каналами на частоте 1000 Гц: 60 дБ
- Отношение сигнал/помеха в диапазоне 22-22600 Гц: 80 дБ
- Центральные частоты с отклонением ±10%: 25, 40, 63, 100, 163, 250, 400, 630, 1000, 1600, 2500, 4000, 6300, 10000 и 16000 Гц
- Пределы регулировки тембра на каждой из центральных частот: ±12 дБ
- Мощность потребляемая от сети: 10 Вт
- Габаритные размеры (ШхВхГ): 485х105х365 мм
- Масса: 6 кг
Конструкция и описание

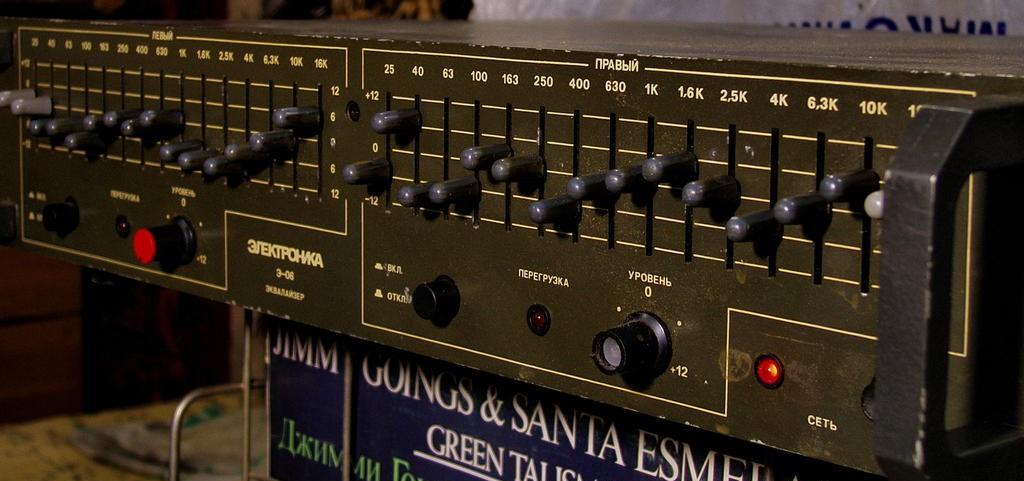

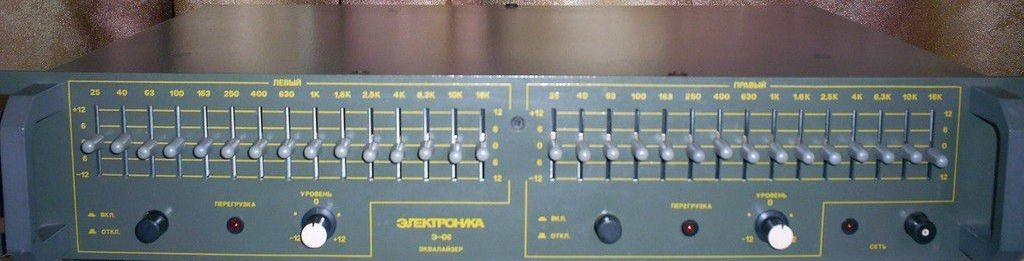

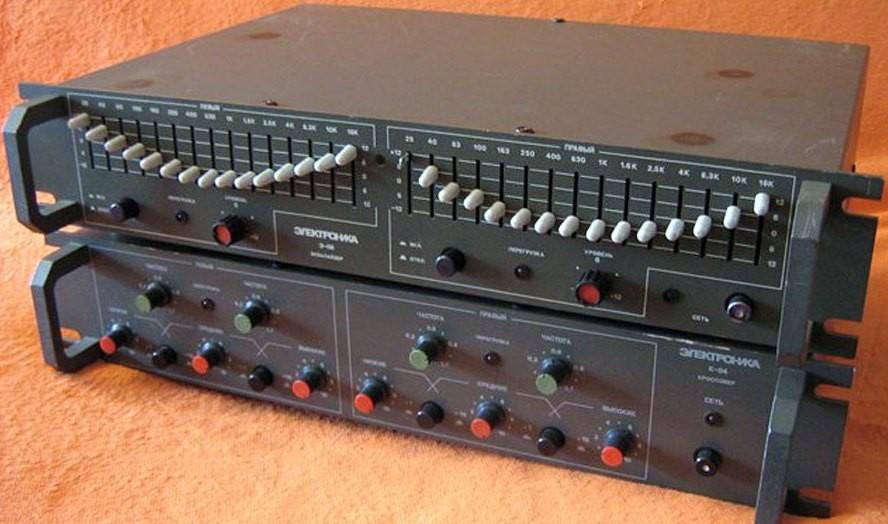

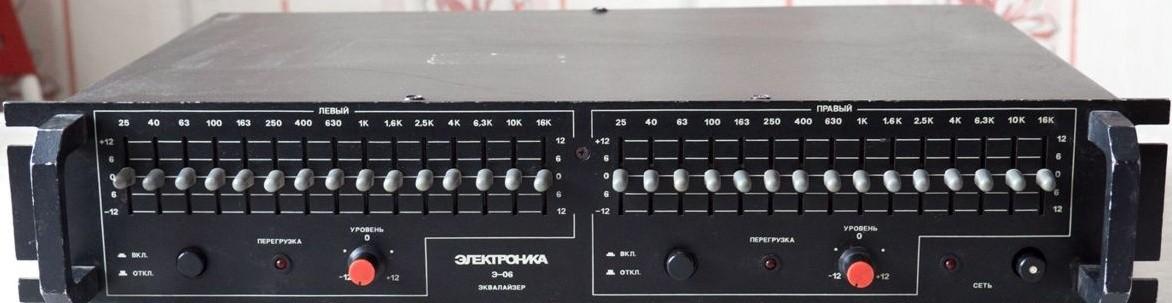

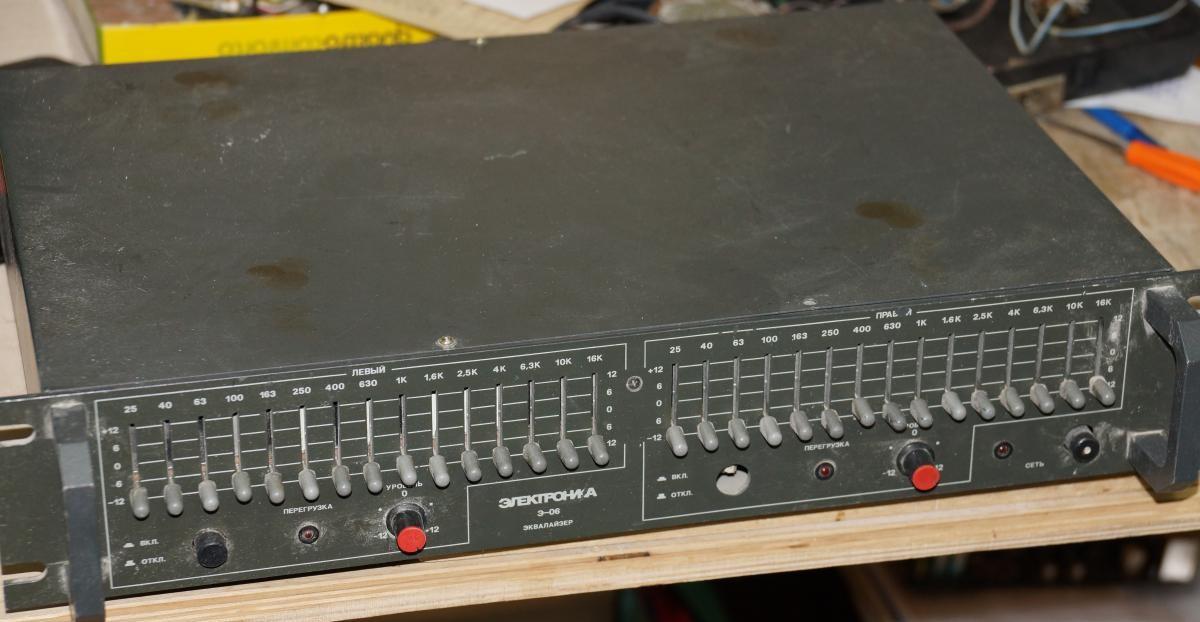

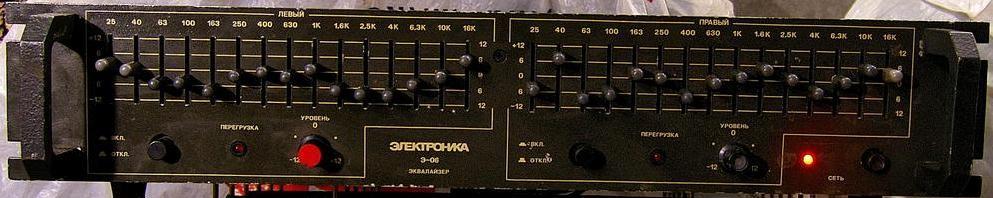

Архитектура эквалайзера построена на базе двух независимых каналов, что гарантирует высокую стереораздельность и отсутствие перекрестных помех. Каждый канал оснащен 15-полосным регулятором тембра, что позволяет с высокой точностью корректировать звуковой спектр. На лицевой панели также расположены регуляторы громкости, кнопка отключения регуляторов тембра (режим bypass) и индикатор перегрузки по входу, сигнализирующий о превышении допустимого уровня сигнала.

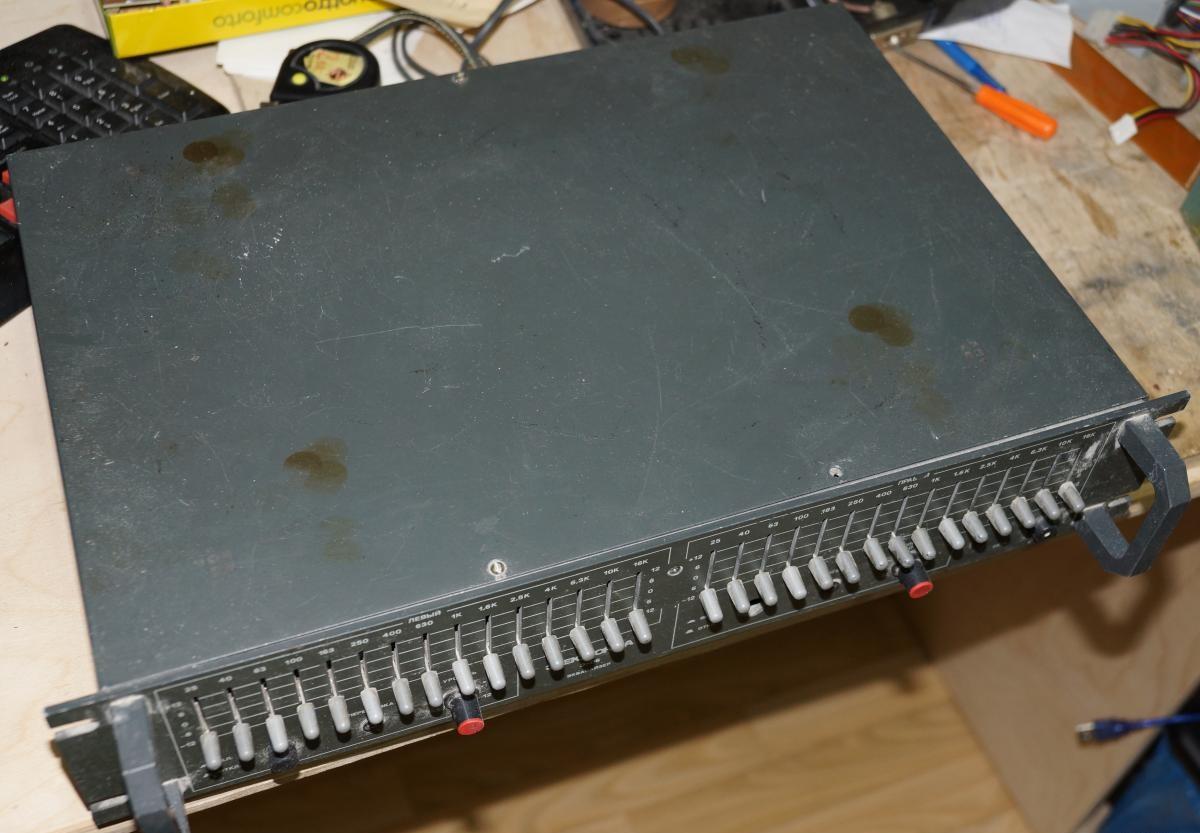

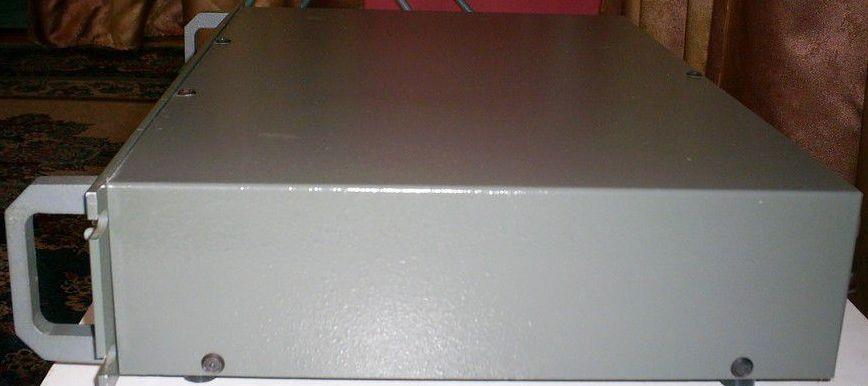

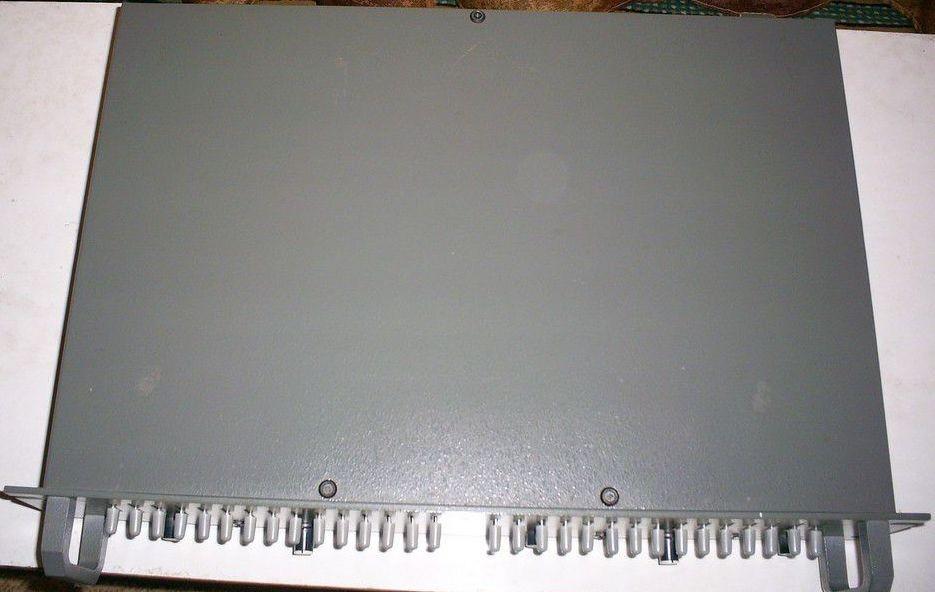

Корпус устройства выполнен из прочного стального шасси, обеспечивающего надежную механическую защиту и экранирование от внешних наводок. Верхняя крышка надежно закрывает боковые панели. Конструкция предусматривает наличие специальных ручек и ушей по бокам передней панели, что упрощает монтаж аппарата в стандартную стойку рэка. По функционалу и назначению этот аппарат близок к параметрическим эквалайзерам, например, Амфитон Э-005C, однако Э-06 предлагает более широкую полосную регулировку.

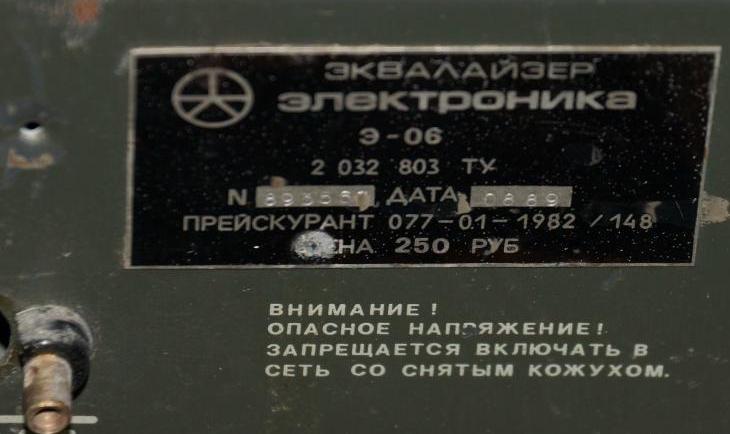

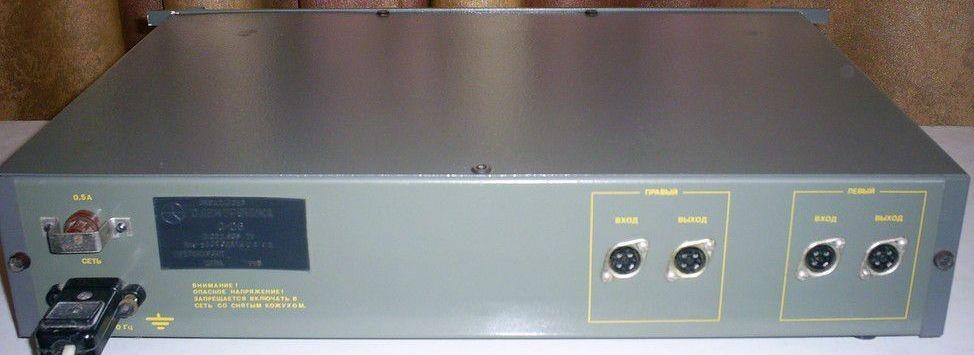

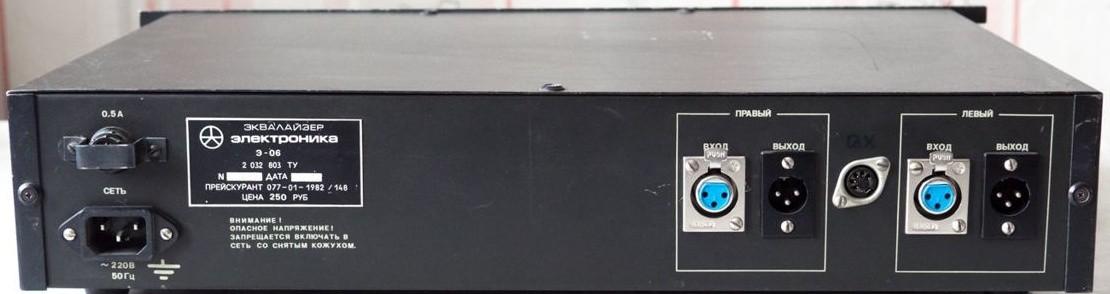

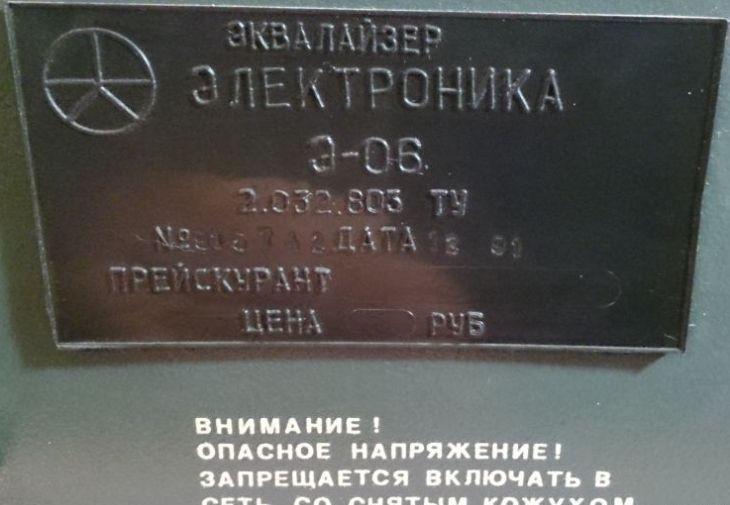

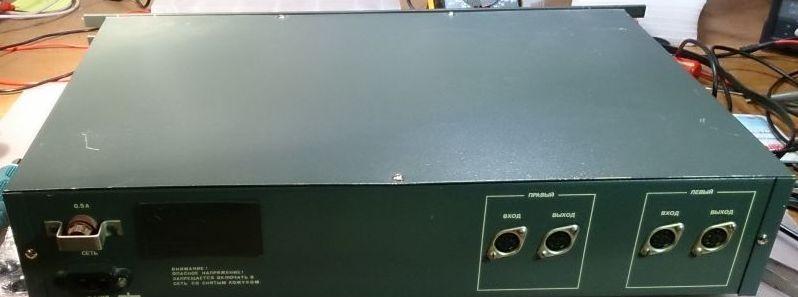

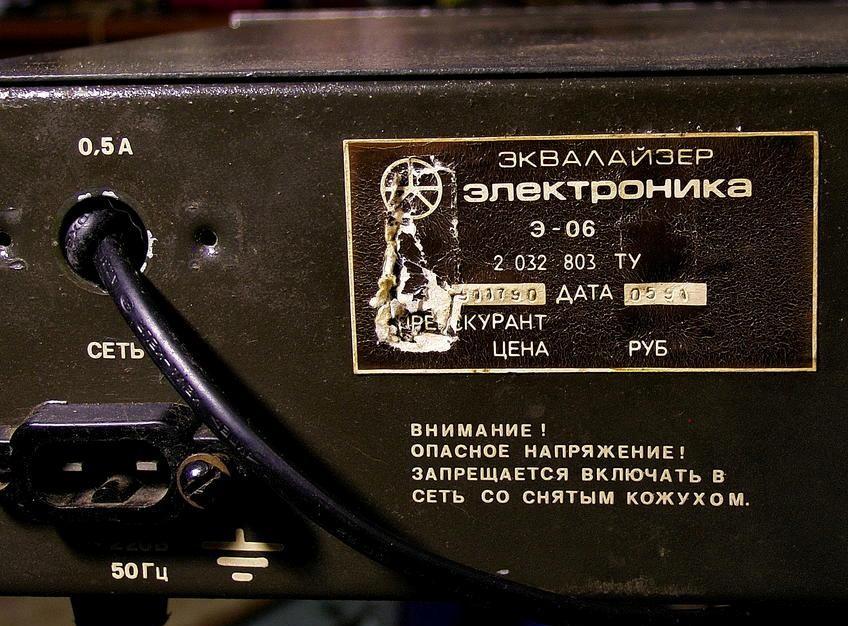

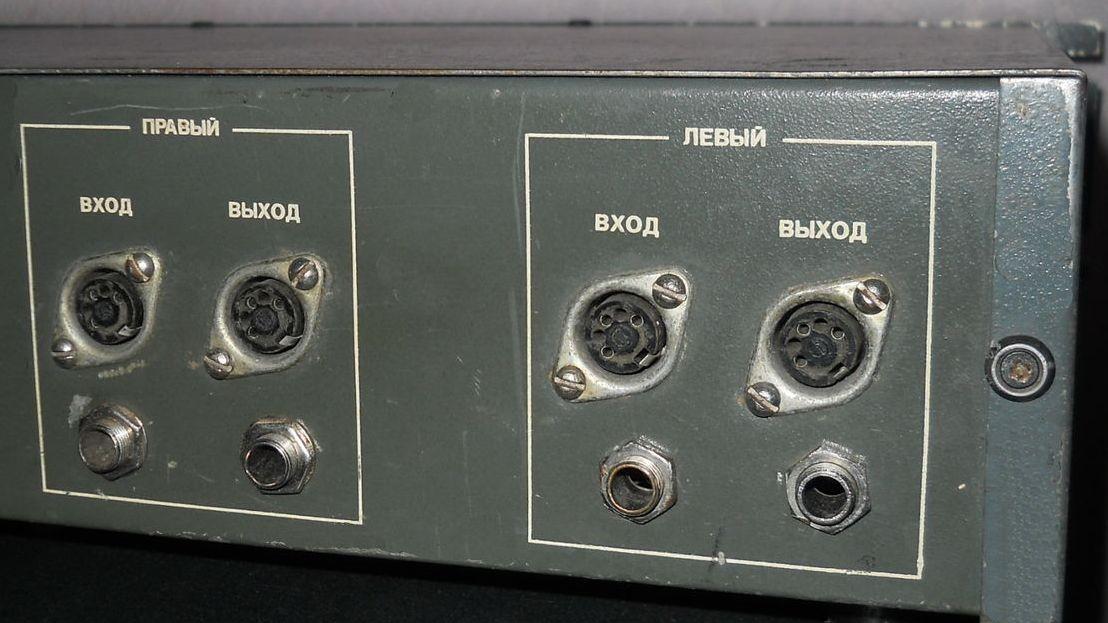

На задней панели устройства расположены разъемы питания, сетевой предохранитель, а также входы и выходы для левого и правого каналов. Для идентификации аппарата на задней стенке наклеена бирка (пластмассовая или алюминиевая) с названием модели. Подключение к другим устройствам, таким как Корвет УП-028C Hi-Fi, осуществляется через стандартные разъемы, что обеспечивает совместимость с большинством звуковых источников.

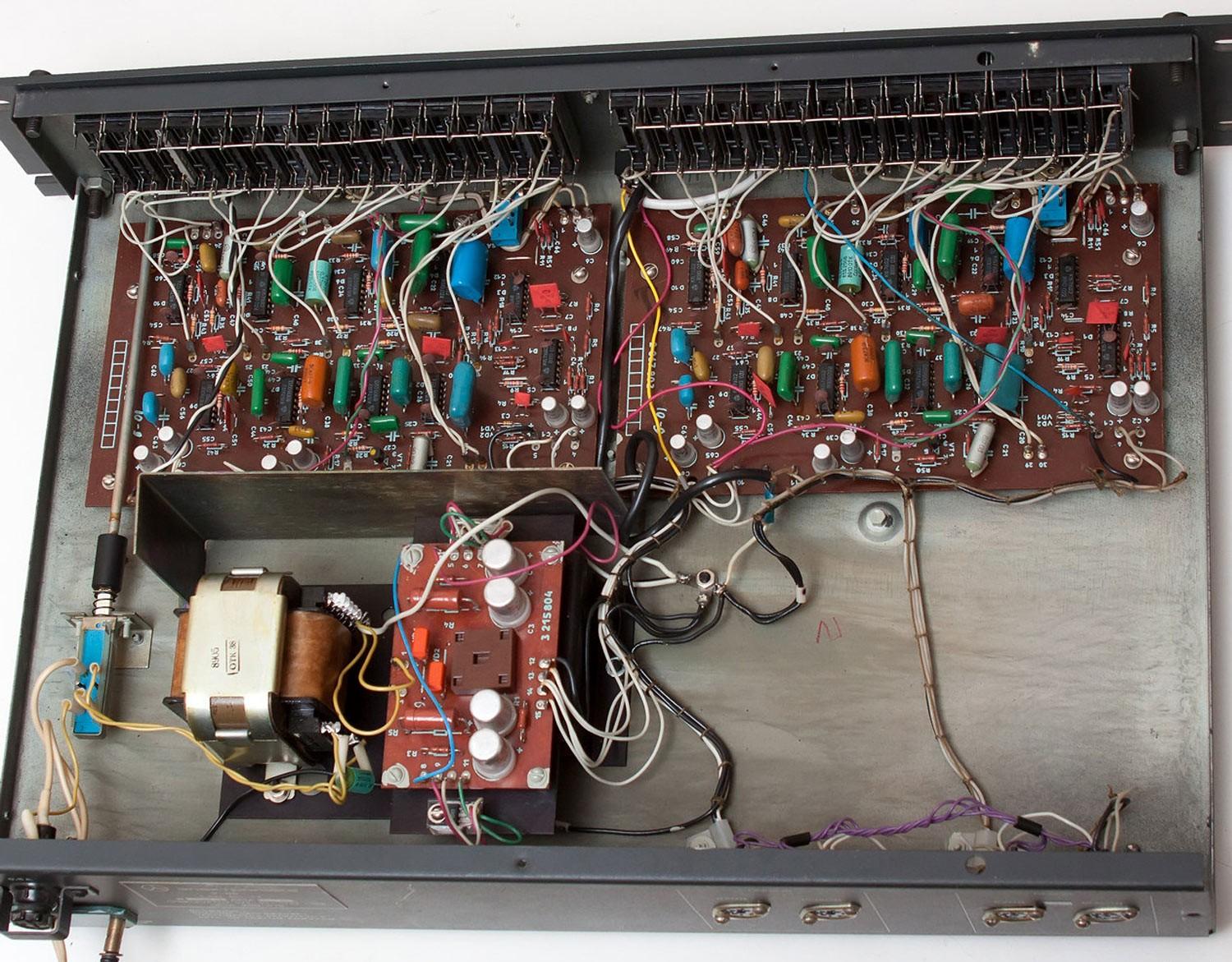

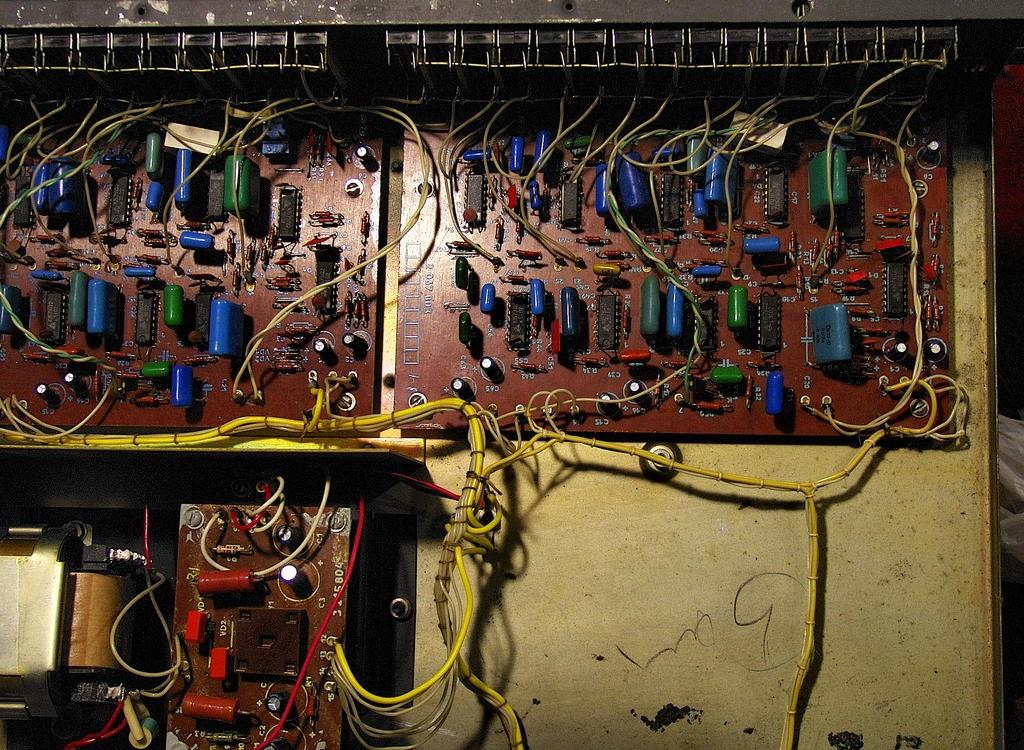

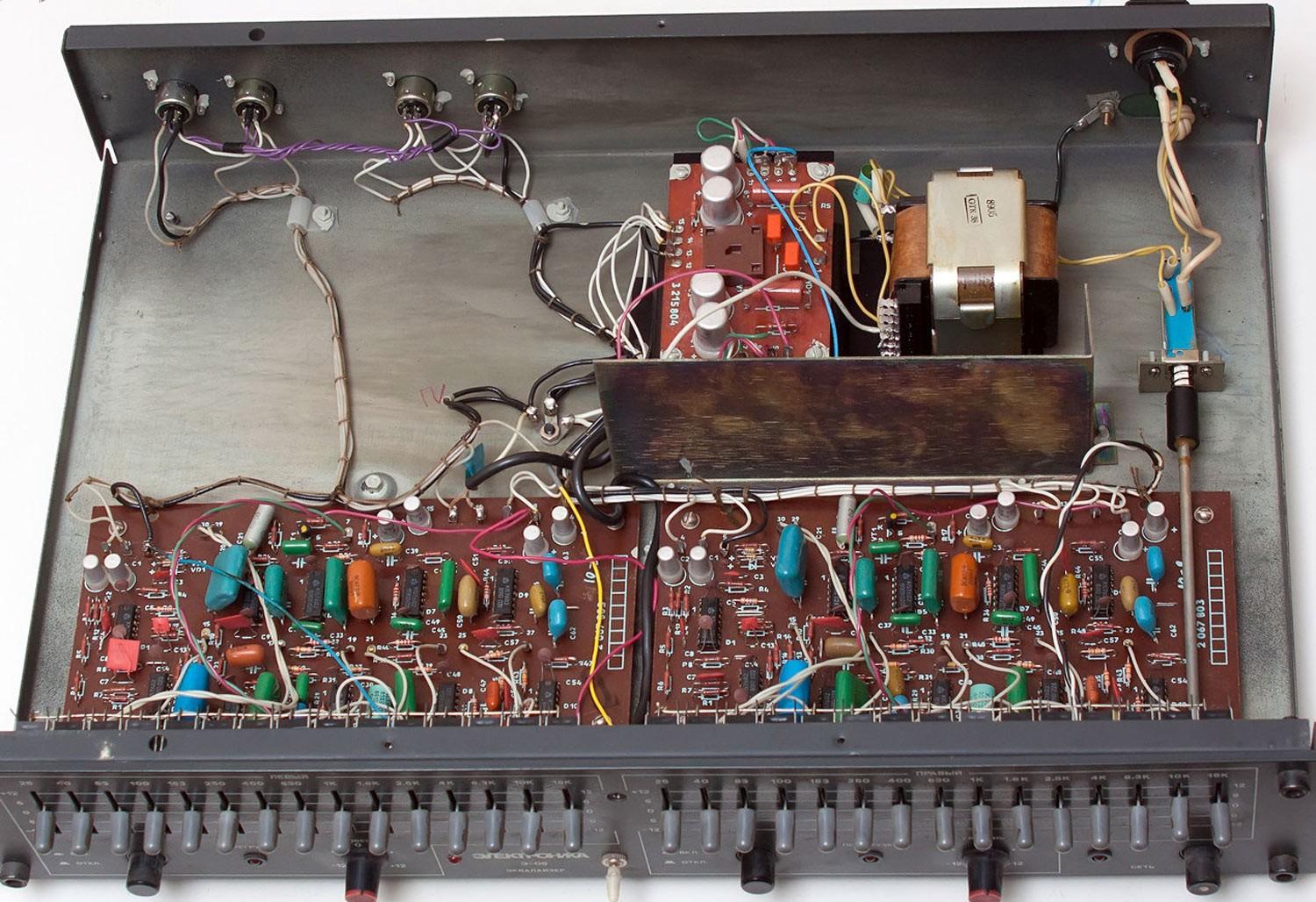

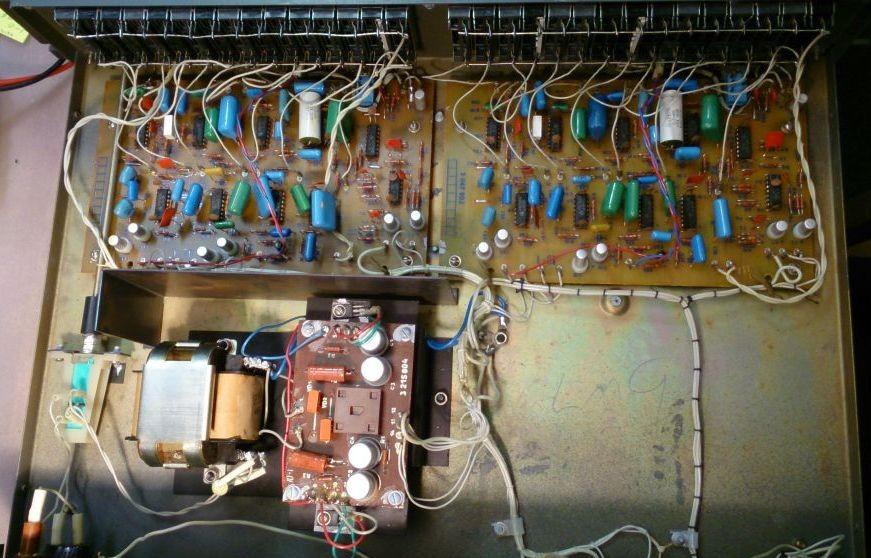

Внутри корпуса можно увидеть много свободного места, что облегчает обслуживание и ремонт. У передней панели закреплены платы левого и правого каналов. Ближе к задней панели установлен сетевой трансформатор с блоком питания, обеспечивающий гальваническую развязку и стабильное напряжение для электронных компонентов.
Инструкции и сканы паспорта на диске. Прислал Олег Алатов
