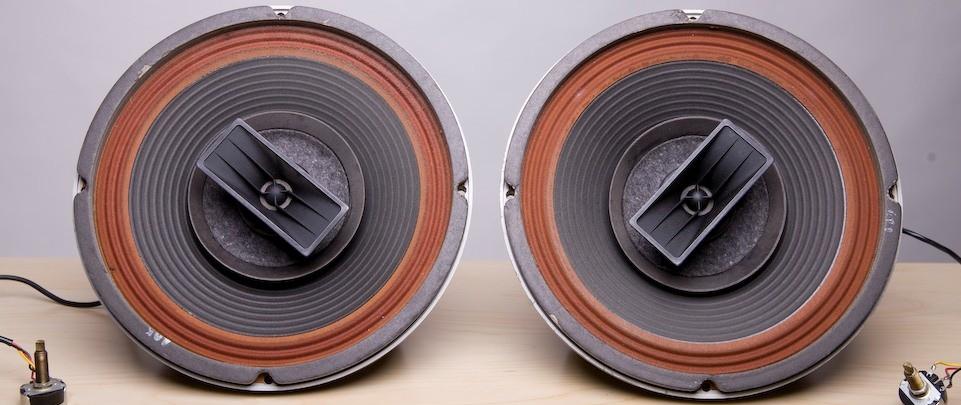

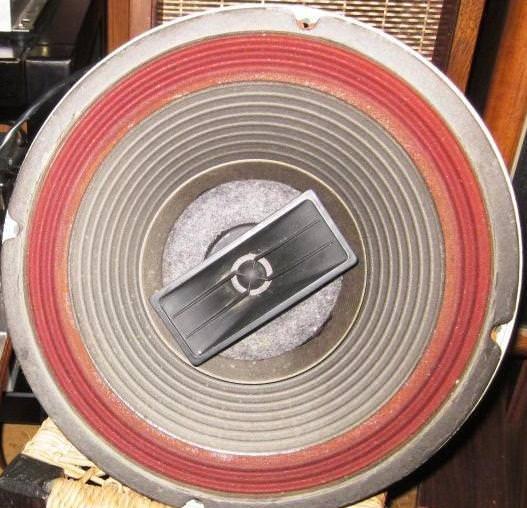

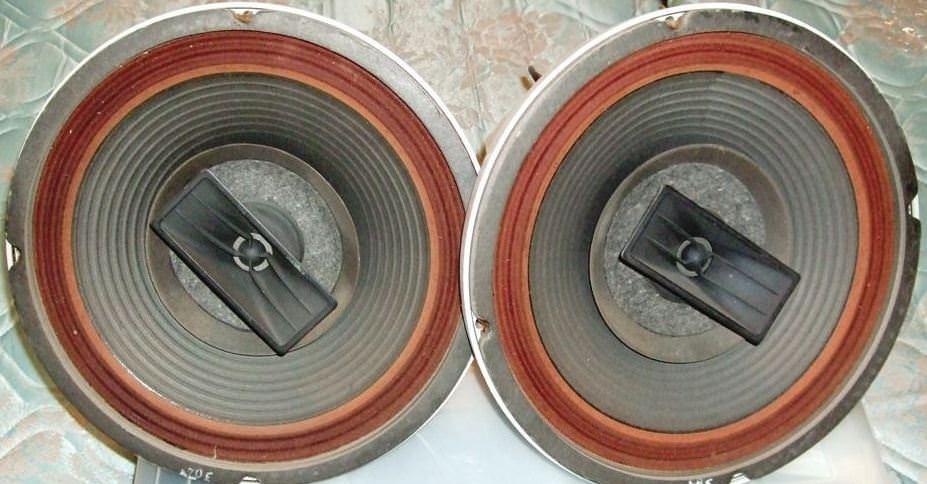

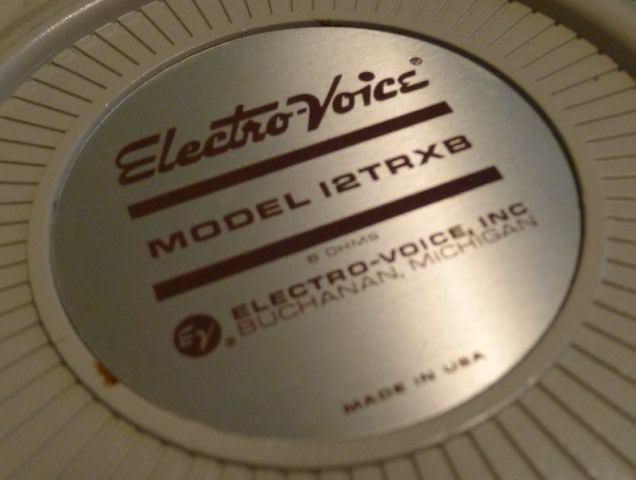

Динамик Electro-Voice 12TRXB — это легендарный коаксиальный излучатель, разработанный в США в период с 1950 по 1960 годы. Эта модель стала вершиной инженерной мысли своего времени, объединяя в одном корпусе низкочастотный и высокочастотный драйверы. Подобные решения того периода, как, например, Электроника АI-029, демонстрируют стремление инженеров к созданию компактных, но полнополосных акустических систем с широким частотным диапазоном.
Характеристики:
- Диапазон частот: 35 – 20000 Гц
- Чувствительность (EIA): 52 дБ
- Сопротивление: 8 Ом
- Программная мощность: 30 Вт
- Пиковая мощность: 60 Вт
- Частота основного резонанса: 40-50 Гц
- Частота раздела фильтра: 3500 Гц
- Размеры: Ø312х178 мм
- Вес: 5 кг
История создания и особенности звучания
Объединяя все конструктивные преимущества известного коаксиального принципа Electro-Voice Radax Coax, встроенный 3-полосный динамик включает в себя также последние достижения в воспроизведении самых высоких «звуковых частот» за счет использования встроенного супер VHF-драйвер Sonax. Низкочастотный отклик превосходен, обеспечивая приятный музыкальный баланс без маскирующих эффектов, ранее испытанных при расширенной высокочастотной репродукции. Подобное инженерное решение позволяет получить широкую диаграмму направленности, что делает этот динамик отличным выбором для создания профессиональных акустических систем, аналогичных по духу Diatone DS-503.
Конструктивные особенности

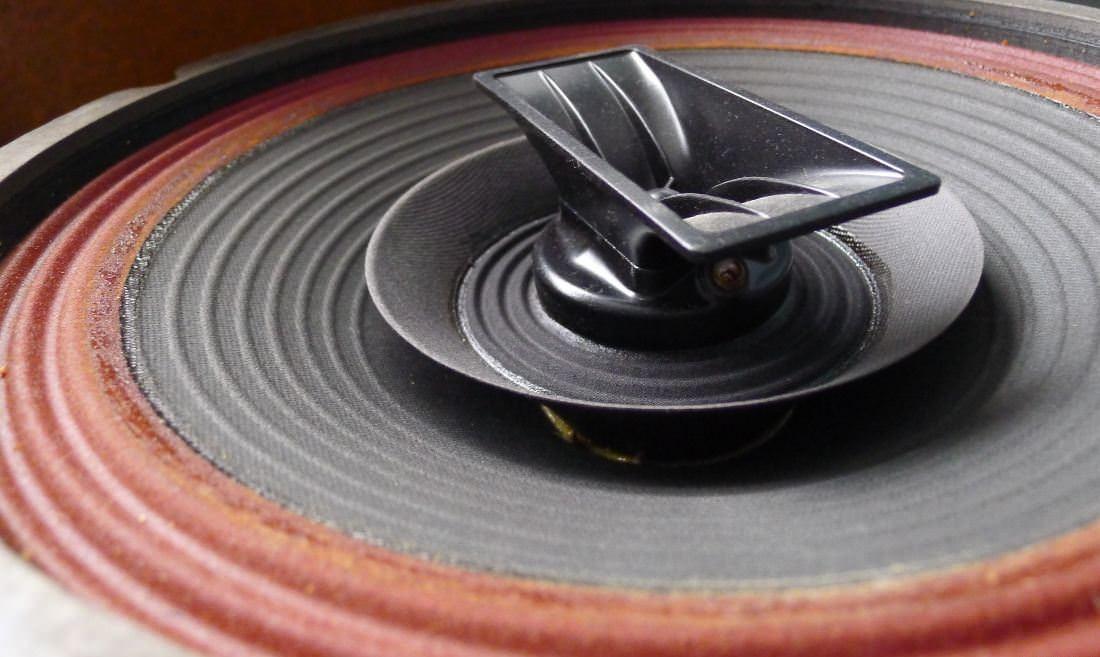

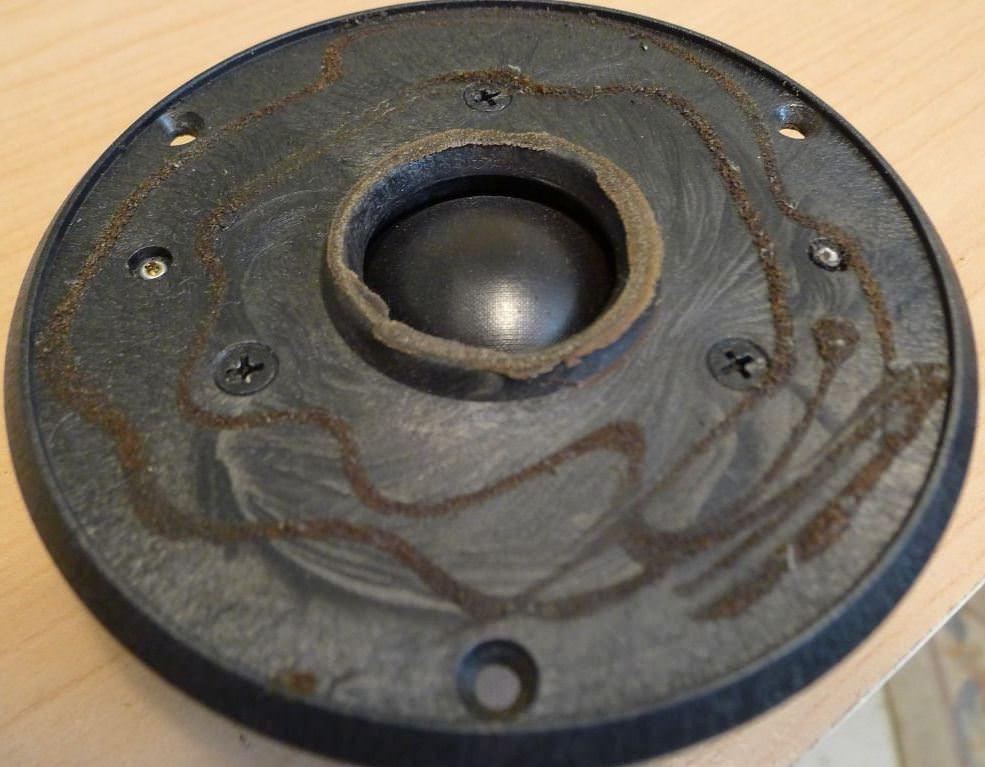

Дополнительные преимущества обеспечиваются в высокочастотной части интегрированных трехполосных акустических систем Electro-Voice за счет включения эксклюзивных дифракционных рожков Electro-Voice для максимальной дисперсии. Диаметр звуковой катушки НЧ – 57,15 мм, ВЧ – 25,4 мм. ВЧ динамик имеет купольную диафрагму. Плотность магнитного потока обеих излучателей составляет 10000 Гаусс, что обеспечивает высокую эффективность и динамику звучания.

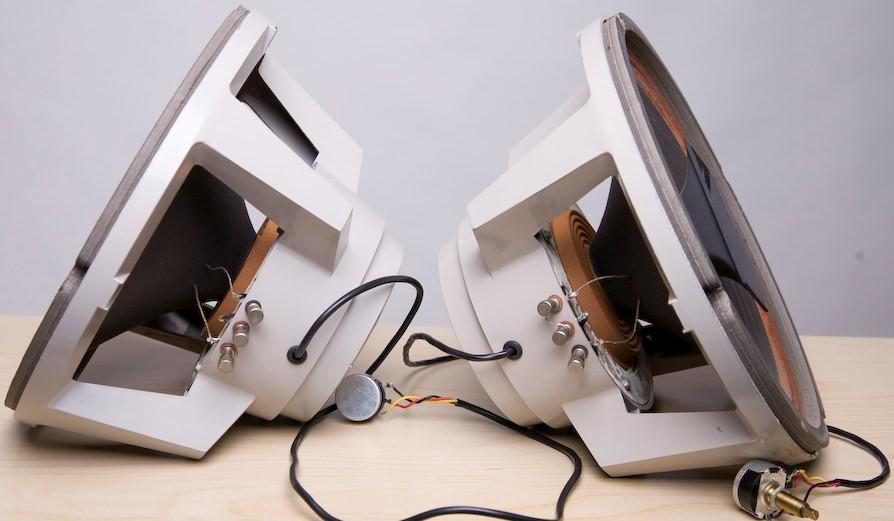

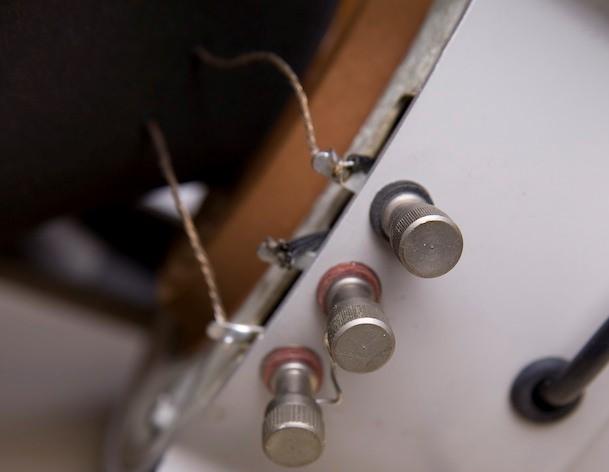

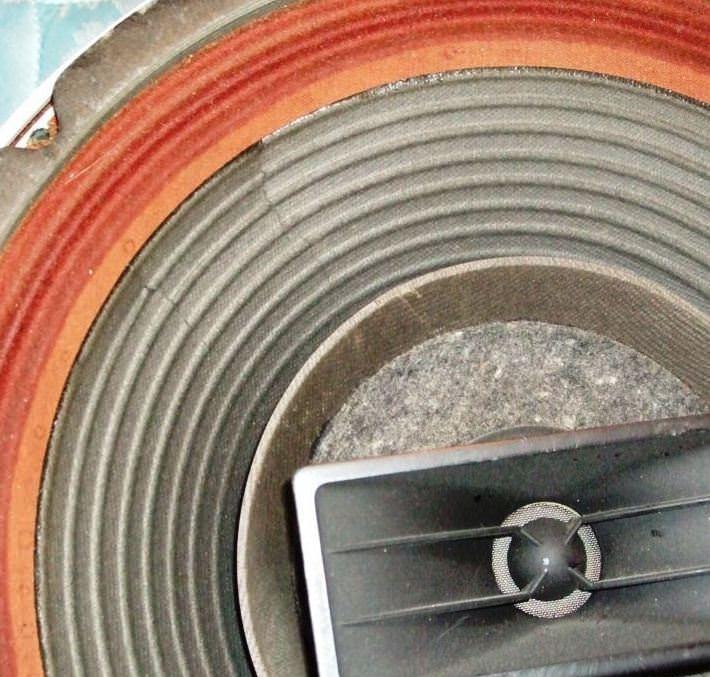

Диффузор с рупором изготовлены из бумаги, подвес пеновый. Рупор под ВЧ соединен в верхней части с диффузором дополнительной тканевой шайбой, что снижает искажения на стыке частот. Выход динамика находится на 3 клеммах: НЧ, ВЧ и общий. К динамику идет переменный резистор для выравнивания чувствительности ВЧ динамика, что позволяет точно настраивать баланс частот под конкретную акустическую систему.
Для более детального изучения технических параметров и чертежей рекомендуем ознакомиться с полным описанием динамика. Если вы ищете современные аналоги для реставрации или создания новой акустики, обратите внимание на Wharfedale EVO 4.1, которые могут стать отличной альтернативой в современных корпусах.
