В начале 70-х годов среди радиолюбителей стали распространяться акустические системы для стереофонических установок, которые носили громкое название «реактивный поток». При относительно небольших габаритах (лицевая панель 170х430 мм, глубина 270 мм) и использовании в каждой акустической системе всего одной динамической головки мощностью 15 Вт удалось получить полосу пропускания от 40 Гц до 18 кГц. Масса установки составляла только 4 кг. Эту систему можно легко повторить.

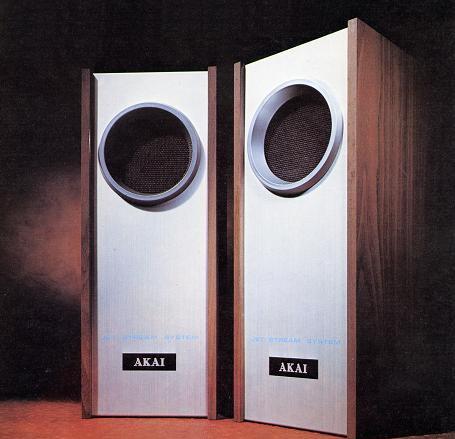

Система разработана японской фирмой Akai. Резонансная частота лабиринта:
f0=0,16/l, (кГц)
где l – общая длинна лабиринта, м.

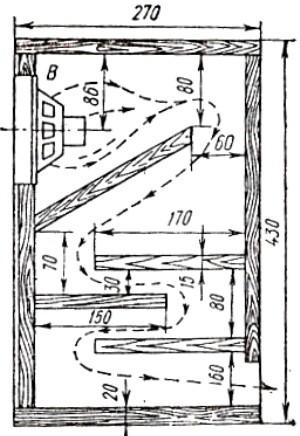

На рисунке l=1,3 м, что соответствует f0≈120 Гц. Если учитывать относительно большое расстояние между передним отверстием громкоговорителя и выходом лабиринта, влияние обратного излучения будет способствовать повышению отдачи на частотах ниже резонансной.
При самостоятельном изготовлении подобной акустической системы рекомендуется использовать среднечастотные динамические головки, обладающие небольшими размерами и высокой отдачей. К ним относятся 4ГД-8Е, 4ГД-36. При изготовлении системы следует обратить внимание на жесткость всех соединений корпуса и лабиринта, а также принять меры, устраняющие появление резонансов внутри лабиринта, для чего выложить его стенки звукопоглощающим материалом (поролоном или войлоком).
У нас подобные АС выпускали под названием 6АСЛ-1 «Лабиринт».
