Акустические системы 10 МАС-1М в прошлом веке были настолько популярны и многочисленны, что некоторые экземпляры дожили до наших дней. Они имеют вполне презентабельный внешний вид и не потеряли свои основные свойства, то есть – если их включить, то они играют.
Рано или поздно находится непоседливый обладатель таких АС, который обязательно попробует их «модифицировать», что бы они стали играть ещё лучше. Для этого, любитель музыки заходит в интернет, находит целый ассортимент вариантов «доработки» и скорее всего видит эту статью, в которой описано, как можно из фабричной 2-х полосной АС достаточно легко сделать 3-х полосную, с обязательным сохранением аутентичности внешнего вида!
К какому выводу можно прийти после прослушивания стокового варианта 10МАС-1? Середина мутновата, а верха недостаточно разборчивы. За середину отвечает НЧ динамик 10 ГД-30, за ВЧ – 3 ГД-31.
Задача для «модификации»: вместо 3 ГД-31 поставить динамик, который сможет лучшим образом воспроизвести СЧ и ВЧ диапазон частот.
Предлагаемое решение: Использовать 10 см коаксиальный автодинамик, 2-х полосный, например, Sony-xs-f1025, сделанный во Вьетнаме. У этого динамика пластиковый диффузор на тканевом подвесе. «Пищалка» смонтирована на керне и подключена к основному динамику через разделительный конденсатор.
Официальный мануал от фирмы-производителя указывает следующие характеристики: Sony XS-F1025 – коаксиальная 2-канальная система. Низкочастотный 10 см, конического типа. Высокочастотный 3,5 см, тип B.D. Пиковaя мощноcть 130 Вт. Hоминaльнaя мощноcть – 30 Вт. Сопротивление – 4 Ом. Чувствительность – 90 дБ/Вт/м. Диапазон воспроизводимых частот: 40 – 25000 Гц. Масса одной акустической системы около 405 грамм.
Реальные характеристики скорее всего гораздо скромнее, но для АС вполне подойдут.
Операция по замене динамиков начинается. Снимается задняя стенка, удаляется 3 ГД-31 (он же 5 ГДВ-1) и демонтируется фильтр-кроссовер.
Прежде чем установить на освободившееся место головку Sony XS-F1025, необходимо приклеить к ней уплотнительную резинку-прокладку, как показано на фотографии:
Такая прокладка приподнимает головку относительно передней панели и не позволяет касаться подвесу динамика с декоративной тканью АС. Динамик прижимается родными скобами и герметизируется пластилином.

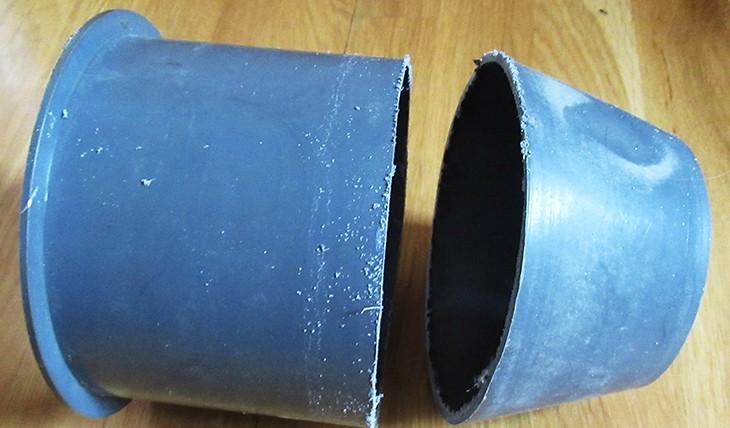

Так как Sony XS-F1025 будет работать только на СЧ и ВЧ диапазонах, то его необходимо отделить от НЧ объема АС. Для этого подойдёт любой колпак, например, укороченный бокс от 25 АС-027.
На нём бокорезами выкусываются выемки под крепление. Колпак заполняется ватой:
Монтируется на панель и герметизируется:
Следующий этап – изготовление и монтаж фильтра-кроссовера:
Дополнительный резистор поднимает сопротивление СЧ/ВЧ излучателей до необходимого общего 8 Ом. Этот же резистор уменьшает более «громкую» Sony до уровня чувствительности 10 ГД-30.

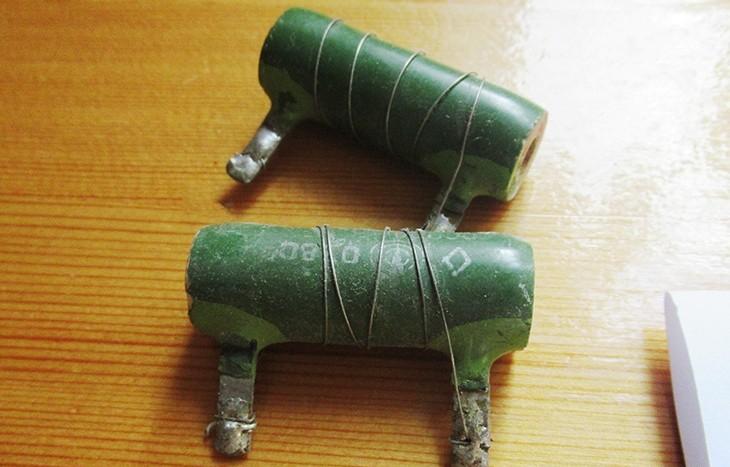

Если подходящего номинала 4 Ом нет, то можно при помощи нихромовой проволоки, намотать на высокоомном резисторе необходимое сопротивление.
Так как Sony изначально является НЧ динамикой, обладающим по меркам СЧ динамиков очень низкой резонансной частотой, то вполне можно обойтись простым фильтром первого порядка, не боясь вызвать соответствующий тип искажений.
Так как частота раздела между НЧ и СЧ/ВЧ излучателями выбрана равной 500 Гц, то, катушки индуктивности наматываются на ферритовых сердечниках, чтобы сэкономить медный провод. Для эмалированного провода диаметром 1 мм требуется намотать 200-212 витков, это соответствует 0,5 Ом постоянному току.

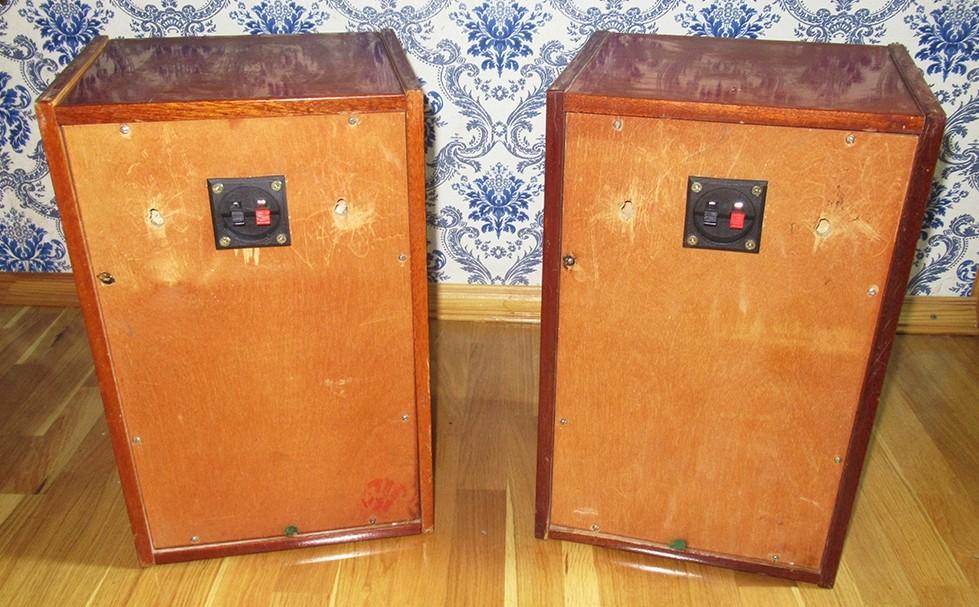

На заднюю стенку АС устанавливаются терминалы, для подключения соединительных проводов. Задняя стенка крепиться обратно к АС. Можно слушать.
Видео работы АС:
Автор: Станислав Мошев
