Трехполосная акустическая система выполнена в виде оформления фазоинвертора, который настроен на частоту 30 Гц. Корпус изготовливается из фанеры, ДСП или MDF толщиной 20 мм. Чистый внутренний объем составляет 83 л. Лицевая панель закрывается деревянной рамой с натянутой тканью. Динамики включается раздельно: НЧ к усилителю низших частот, СЧ и ВЧ к усилителю высших частот. К нижней панели корпуса крепится подставка из деревянных брусов высотой 30 мм.
Технические характеристики:
Полоса воспроизводимых частот: 30 – 35000 Гц
Неравномерность АЧХ звукового давления в диапазоне 3000-40000 Гц: ±8 дБ
Неравномерность АЧХ звукового давления в диапазоне 5000-35000 Гц: ±3 дБ
Звуковое давление: 0,3 Н/м2
Максимальная мощность: 50 Вт
Установленные громкоговорители:
НЧ: 8ГД-1 RRR
СЧ: 4ГД-6-160 RRR
ВЧ: ленточный громкоговоритель
Частота раздела фильтра: 600 Гц и 5000 Гц
Габаритные размеры (ВхШхГ): 820х450х300 мм
Описание

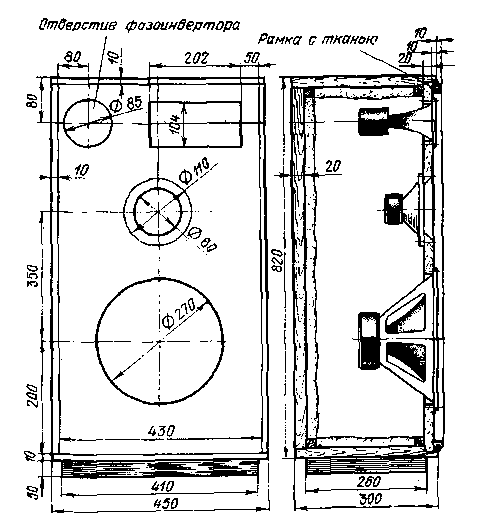

Для выравнивания ФЧХ низкочастотная головка громкоговорителя закрепляется на внешней стороне передней стенки, среднечастотная — на внутренней стороне, а высокочастотная углублена по отношению к среднечастотной. Внутренние стенки фазоинвертора оклеены войлоком толщиной 20 мм (на рисунке желтый цвет). Низкочастотная головка громкоговорителя закрыта ватой. В качестве низкочастотной используется головка типа 8ГД-1 РРЗ со звуковым давлением 0,4 Н/м2, обеспечивающая полосу воспроизводимых частот 30-600 Гц. Звуковая катушка перемотана с 12 на 8 Ом более толстым проводом. Резонансная частота снижена до 25 Гц путем замены подвеса (гофра) на более эластичный.
Среднечастотная головка громкоговорителя типа 4ГД-6 со звуковым давлением 0,3 Н/м2 воспроизводит частоты от 600 до 5000 Гц. Для выравнивания АЧХ гофры головки 4ГД-6 покрыты смесью касторового масла с 1/2 частью ацетона.
ВЧ громкоговоритель — ленточный:

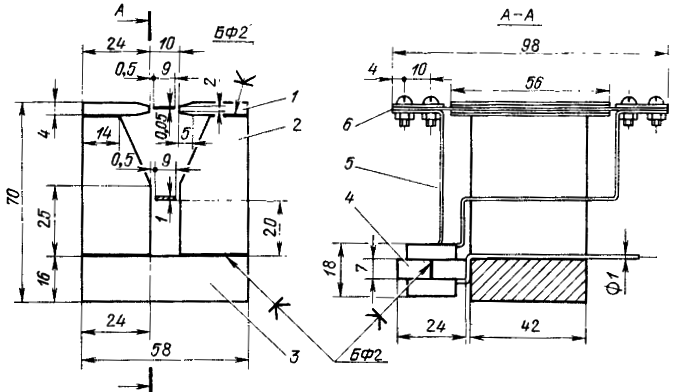

Высокочастотный усилитель нагружен на первичную обмотку трансформатора, выполненного на ферритовом магнитопроводе Ш7Х7. Первичная обмотка имеет 20 витков провода ПЭВ-2 1 мм, вторичная — 2 витка ленты из латуни 5 толщиной 1 мм и шириной 9 мм. Нагрузкой вторичной обмотки служит гофрированная алюминиевая лента 6 толщиной 0,05 мм, шириной 9 мм и длиной рабочей части 56 мм. Лента термообработана, расположена в зазоре полюсных наконечников 1 мощной магнитной системы 2, выполненной из сплава ЮН15ДК-24, а башмачки 3 и наконечники из мягкого железа (ГОСТ 11036-75).
Намагничивание магнитов производится путем пропускания тока значением примерно 1000 А в течение 1 — 1,2 с через включенные параллельно и противофазно индуктивности, намотанные на обоих магнитах медным проводом диаметром 5 мм и по 30 витков каждая. В качестве намагничивающего источника использовался аккумулятор напряжением 24 В, который допускает кратковременные перегрузки до 1200 А.
Ферритовый сердечник и магнитная система расположены в корпусе, снабженном рупором. Сердечник необходимо располагать в корпусе как можно дальше от полюсных наконечников.

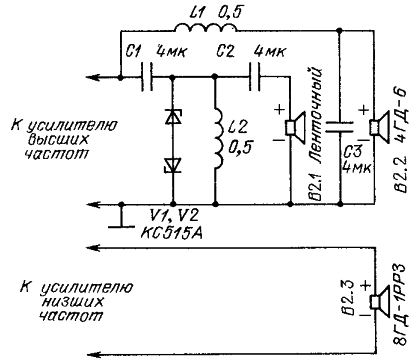

Схема соединений:
