Задача сложнее, чем с предыдущей схемой, так как меньше конденсаторов в наличии. Два варианта без изменения намоточных узлов:

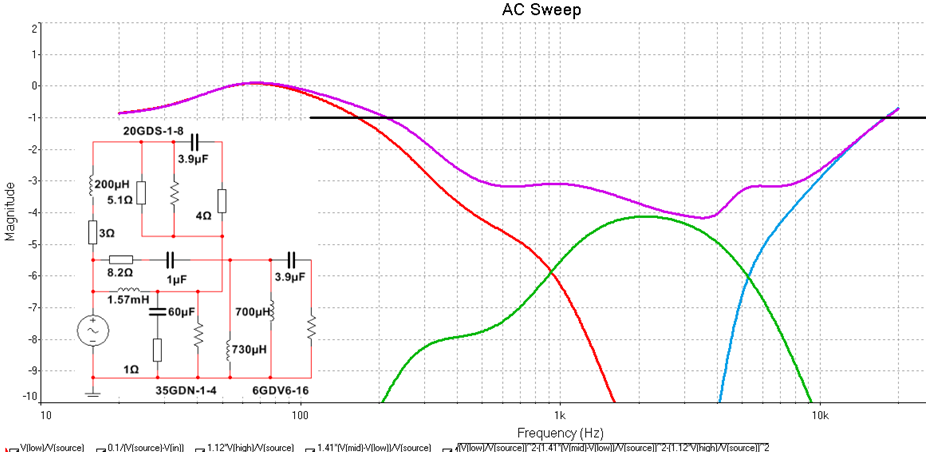

1. Первый НЧ/первый СЧ/третий мягкий ВЧ порядок. Характер АЧХ НЧ звена сохранён, СЧ – исправлен, ВЧ – поднят по уровню. Частоты раздела 700 и 5000 Гц.
2. Параллельный НЧ/СЧ, третий мягкий ВЧ. Похож на предыдущий.
В обеих схемах СЧ в противофазе к НЧ, СЧ/ВЧ фазировка – по шуму, музыке или микрофону. Характеристики сопротивления – шикарные. Суммарные АЧХ фильтров приблизительные. Схемы ориентировочные и требуют доводки в живую.
Автор: Николай Марков
