10ГД-35Б (10ГДВ-2): эксперимент с подвижной системой

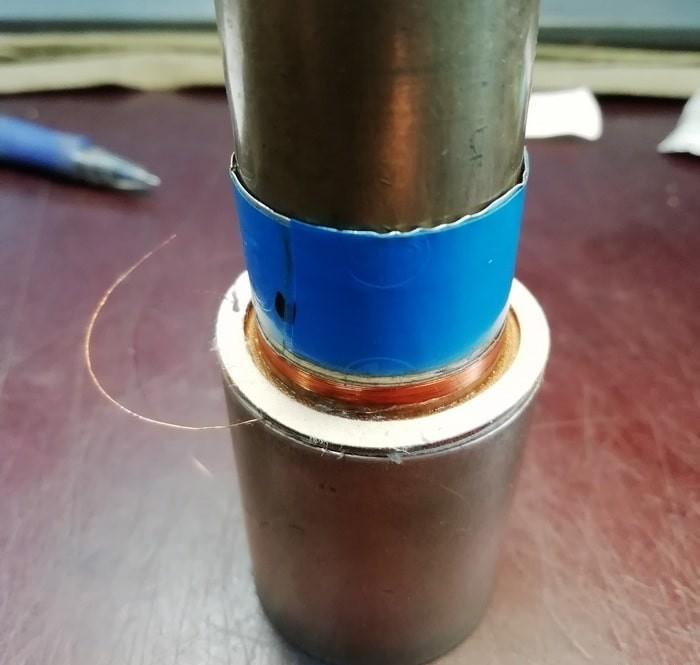

Данная работа берет свое начало в этом посте. Высокочастотная динамическая головка стандартно перемотана проводом Ø0,08 мм в два слоя с общим количеством витков – 41. Два куска по 50 мм для вывода на клеммник. От края до края получилось 12,6 Ом (Re). Так как подвес довольно жёсткий, было решено наколоть №-е количество отверстий. Подвижка установлена под груз. Подробнее о процессе перемотки можно узнать из статьи о постройке динамика на базе 10 ГД-30Е.

Методика проколов подвеса

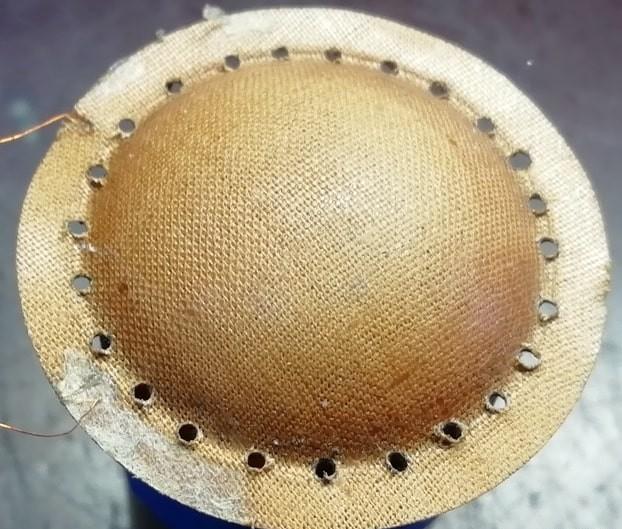

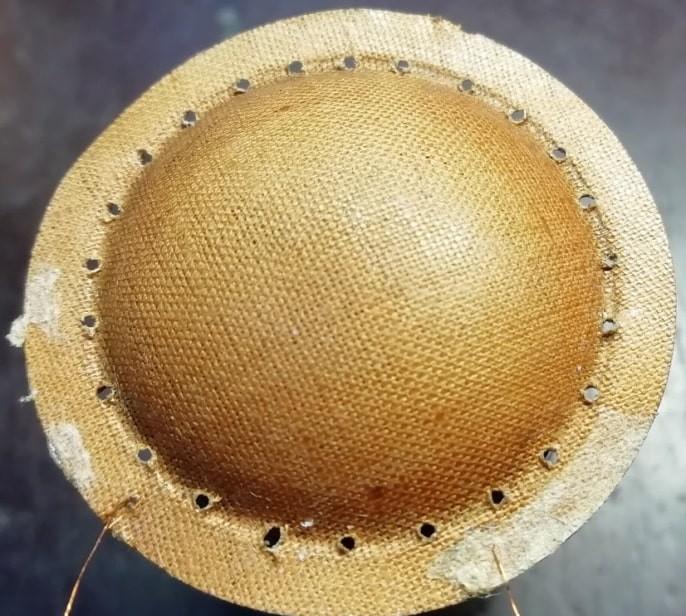

Обычной портняжной иглой (можно иголкой от шприца) сделал сквозные проколы в области вершины полутора со стороны катушки. Каждое примерно на расстоянии 3,5 мм друг от друга. Это позволяет снизить жесткость подвеса и изменить резонансные характеристики.

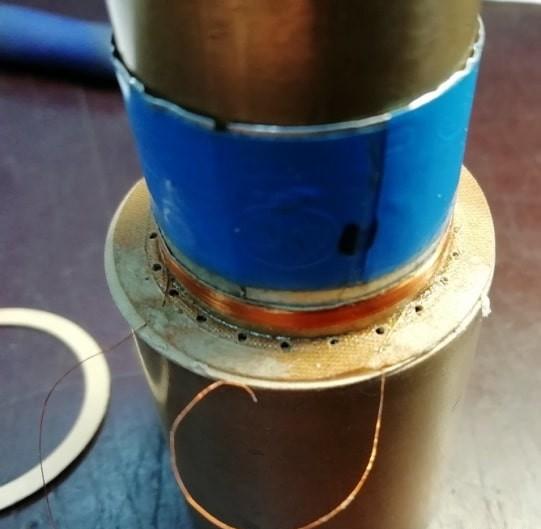

Затем уже со стороны купола проходим по отверстиям новой деревянной зубочисткой чуть увеличивая отверстия.

Сборка и установка подвижки

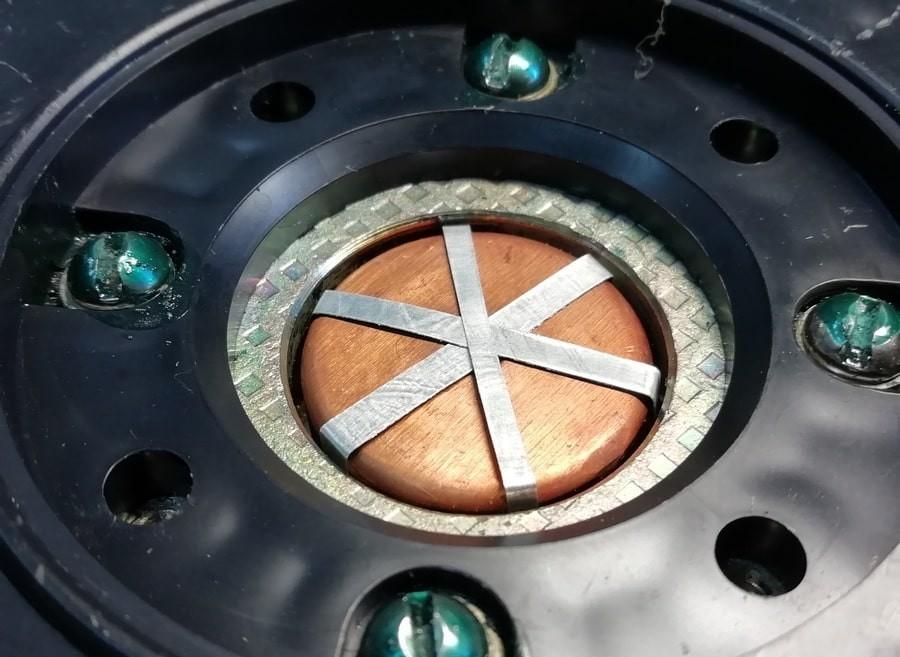

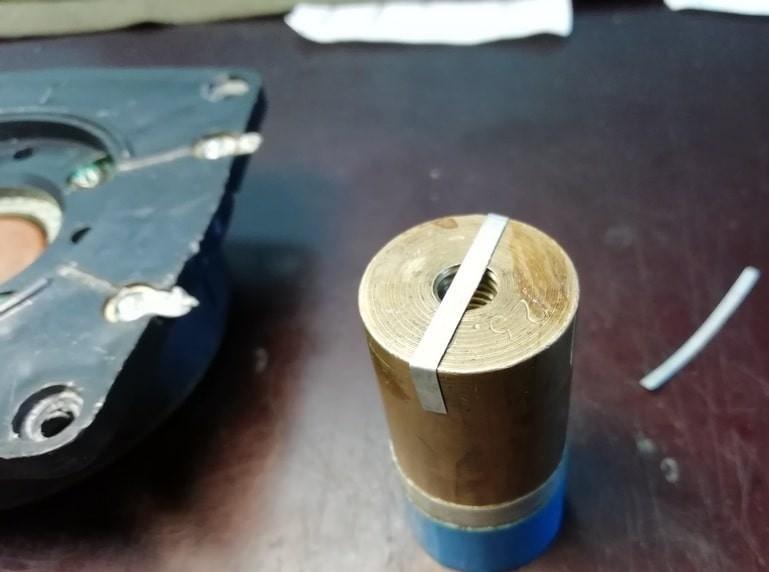

Правильная установка катушки в зазоре, а по положению подвижки уже и правильная установка крепёжного фланца требует трёх ленточек (толщина фольги 0,11 мм, ширина 3-3,2 мм) на керн. Правильную форму задаём на оправке нужного диаметра. Для понимания процесса сборки рекомендуется изучить расчет вклейки катушки в диффузор.

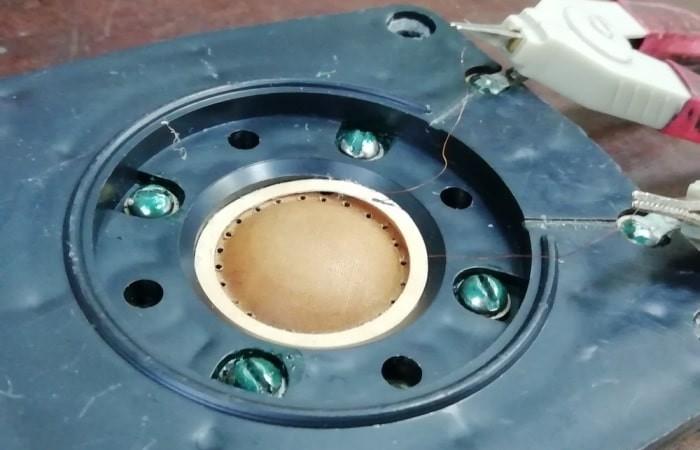

Крепёжно-декоративный фланец лишь слегка притягивается к МС, чтобы его перемещения были лёгкими в пределах отверстий под головками болтов. Катушку опускаем в зазор и, перемещая тудым-сюдым фланец, осаживаем до конца катушку в зазор. Даже на этих ленточках, при правильном положении крепёжного фланца, подвижка должна легко перемещаться в колодце-отверстии. Окончательно затянуть болты крепления.

Когда катушка цела – и достать её из фланца проблем нет. Ткнул батарейкой в нужной полярности и подвижка выскочит прямо в руки. Когда катушка сгоревшая – то полная разборка с описанным способом установки, либо деформация воротника, обрыв проводов (если тянуть за них) и прочие неудобства.

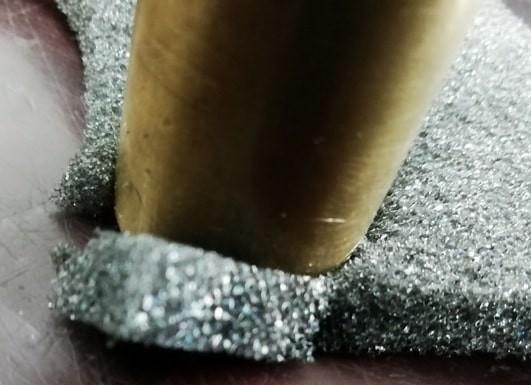

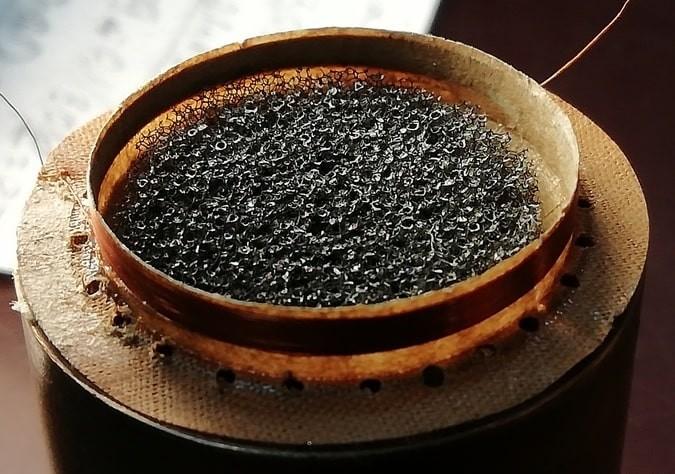

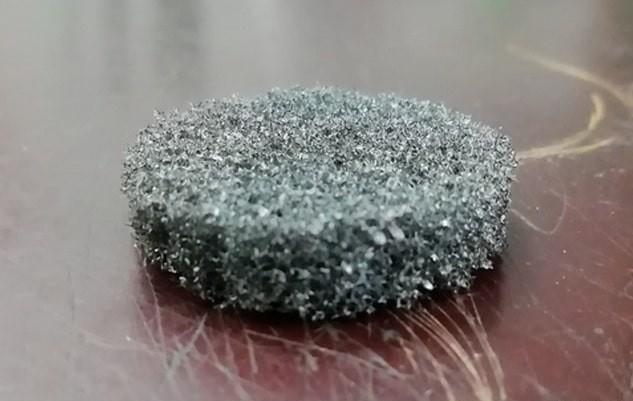

Для пыжика-поглотителя я взял серый поролон толщиной 6 мм. Придавил оправкой нужного диаметра, обрезал по окружности канцелярским ножом.

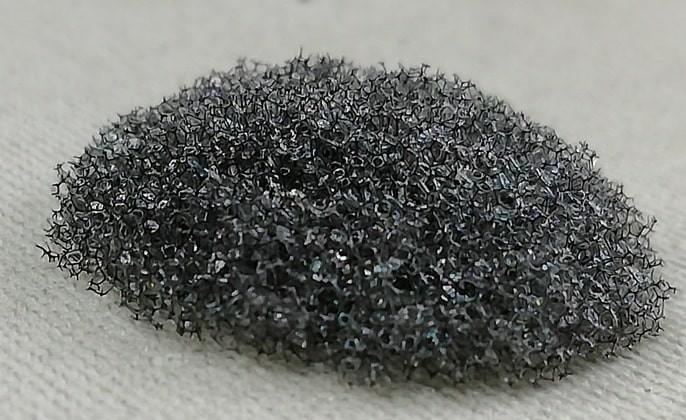

Обрезаем пыжик по кругу, от края к центру обычными ножницами до придания ему полусферического профиля и примеряем.

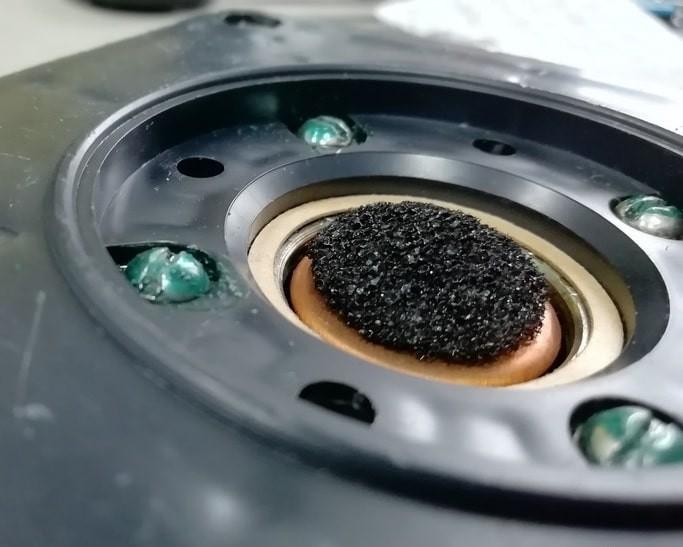

Окунув поролон в тушь, чуток отжав его о край флакона, укладываем пыжик на листок бумаги плоской стороной и зацепив его иголкой, слегка протаскиваем по этом у листку. Излишки туши останутся на бумаге. Остаётся этот листок положить на батарею и высушить тушь в поролоне. По готовности, пыжик приклеить в центре керна на капельку Момент-1.

В зависимости от состава туши, поролон становится достаточно жестким и твёрдым. Например с натуральной. На белке, саже и воде. Той, которая достаточно быстро протухает. Поролон после неё аж похрустывает при нажатии и бритвой режется слой за слоем без повреждения – деформации основного. Эта же тушь до состояния сухаря поролон не доводит. Какая-никакая эластичность всё же остаётся.

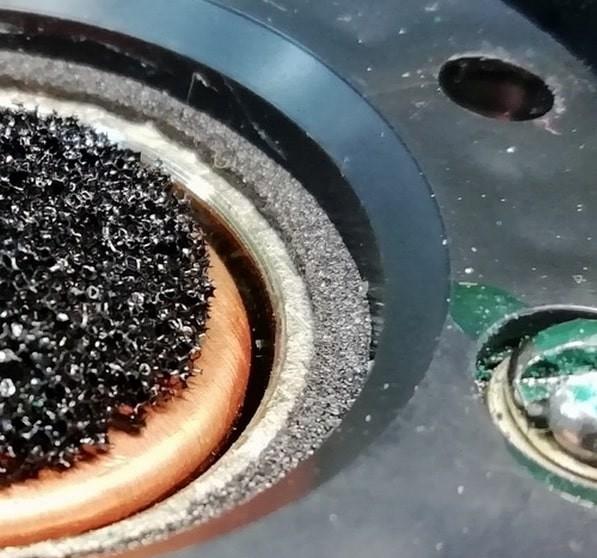

Как не крути, но родные проставочные картонные кольца не подходят для данного вида подвижки. На слух, снизить резонансную частоту при всех желаниях и отверстиях по гофру не удалось. Поэтому картонные кольца удалил и прибрал их для мягкого подвеса. Вместо колец использовал прессованный поролон из обрезков-остатков ППУ подвеса. Ширина стандартных картонных колец 2,8 мм при толщине 0,6 мм. Поролон прессованный имеет ту же толщину, но достаточно эластичный. Отрезал полоску длиной сразу на три пищалки шириной в 2 мм и приклеил на Момент-1 нижнее (достаточно 4-6 маленьких намёков на клей) кольцо.

И точно так же на воротник подвижки:

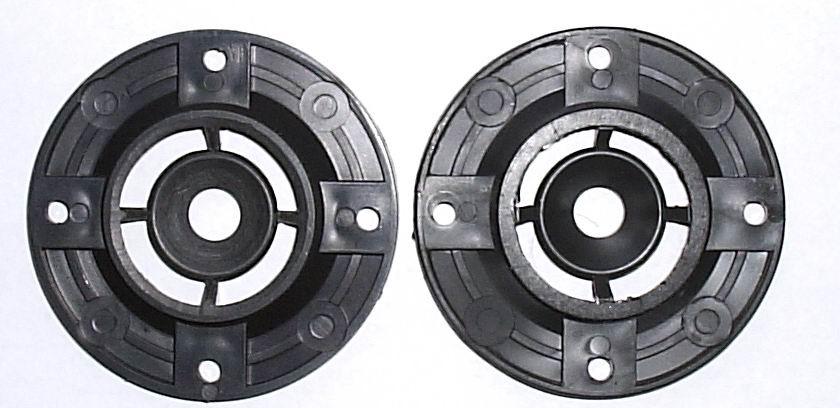

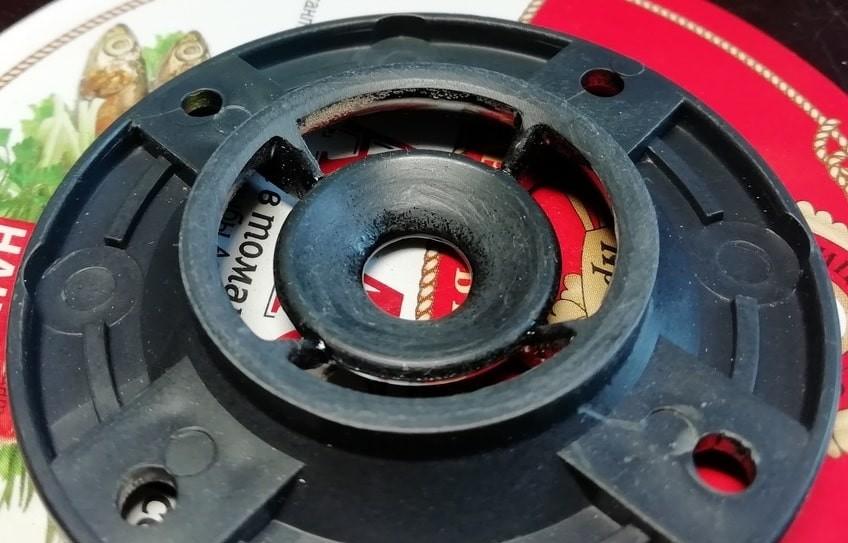

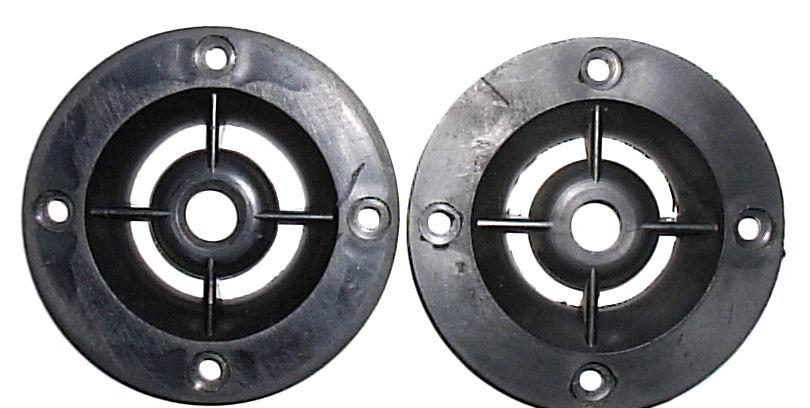

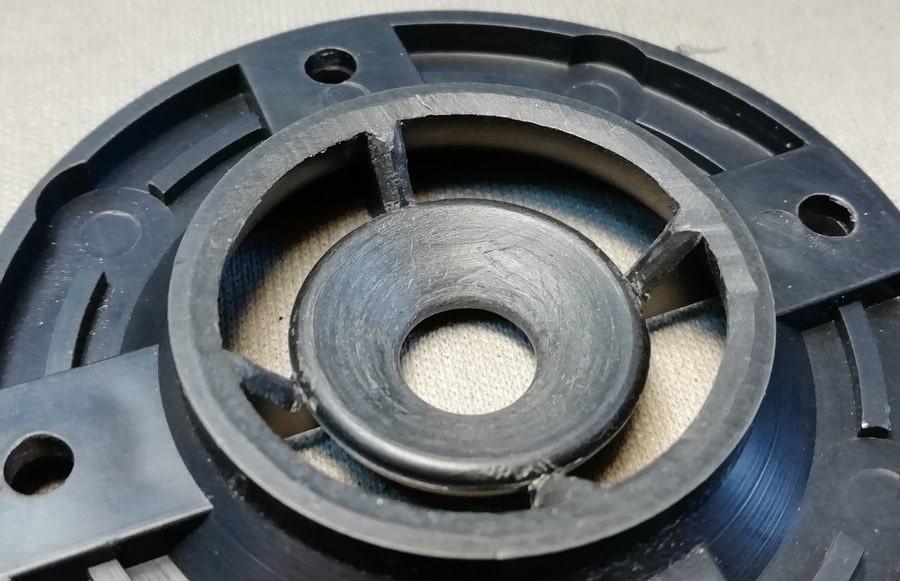

И тут же потребовалось снять фаску с опорной поверхности рупорка-линзы, чтобы придавливалось только поролоновое кольцо и перемещающаяся при работе пищалки часть воротника, не касалась рупорка.

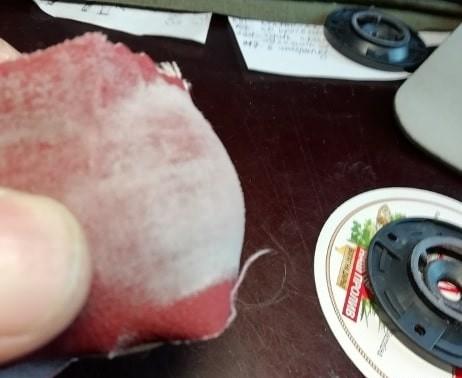

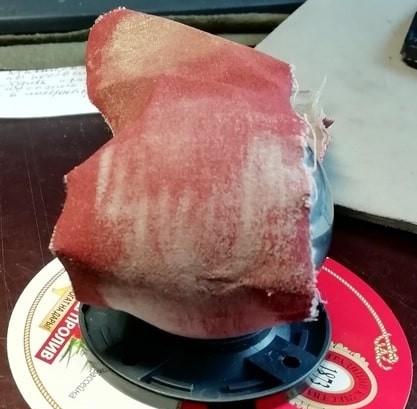

Затем прошёлся по снятой поверхности тем самым шариком обёрнутым мягкой наждачкой. Вывода катушки фиксировал в пазах фланца клеем Zhanlida T7000.

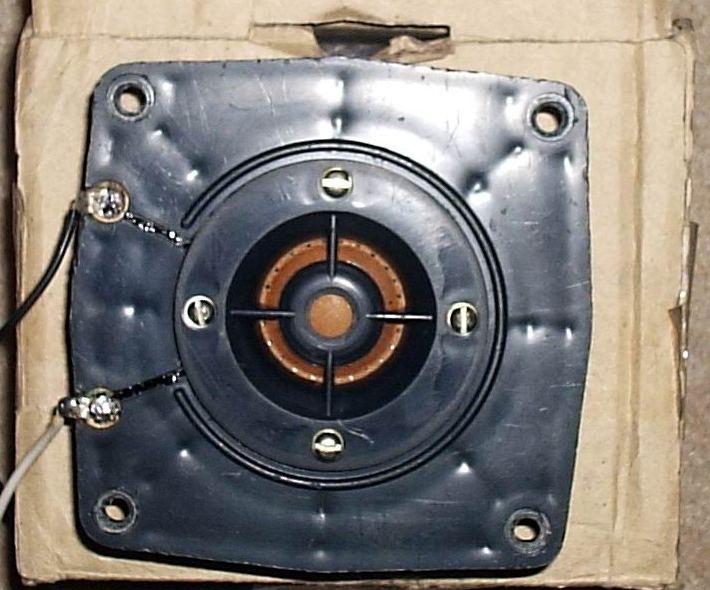

Результаты измерений и звучания

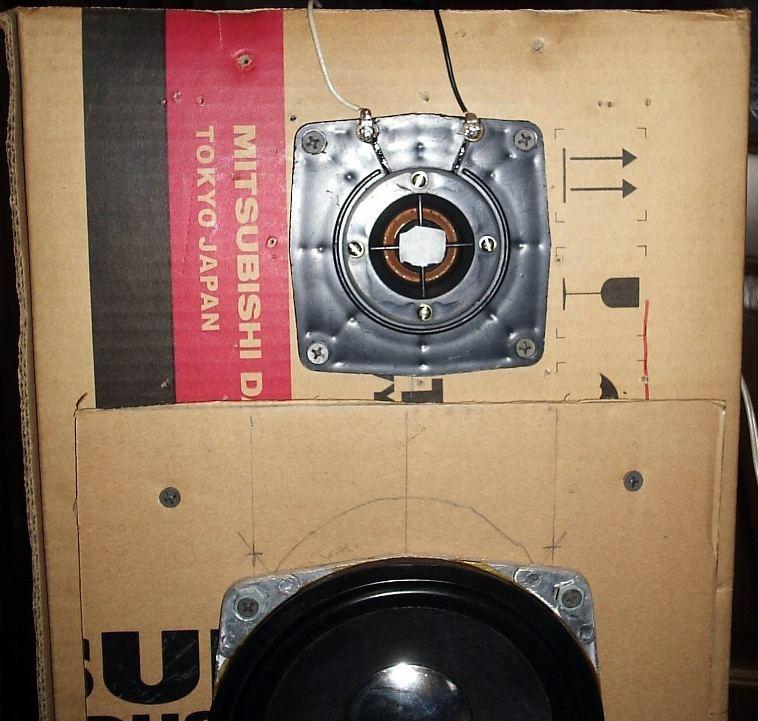

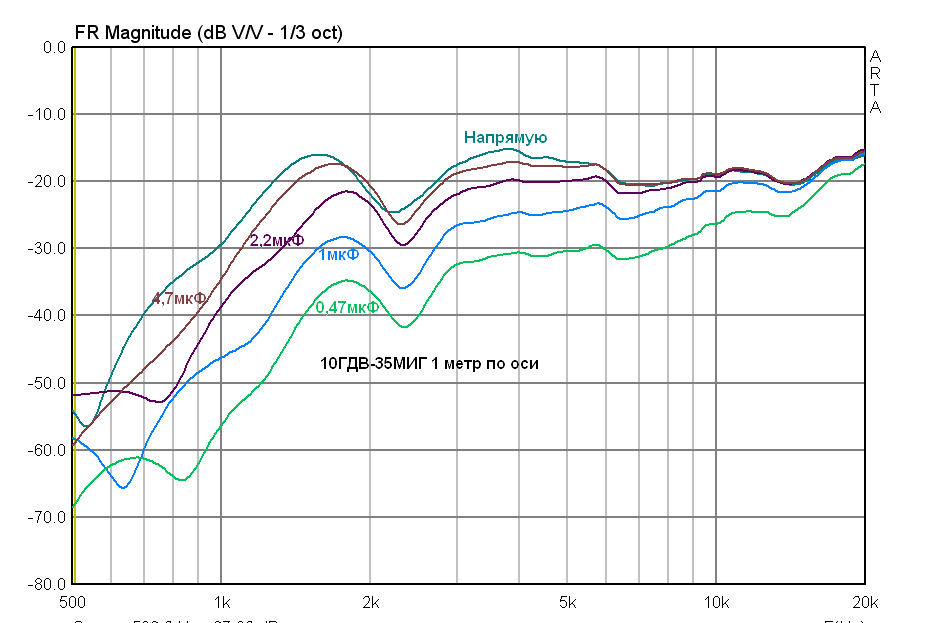

После переделки, динамики были переданы Сергею (KSV) для проведения измерений. Данная доработанная головка будет сравниваться с стандартной и чтобы не путаться назовем ее 10ГД-35МИГ.

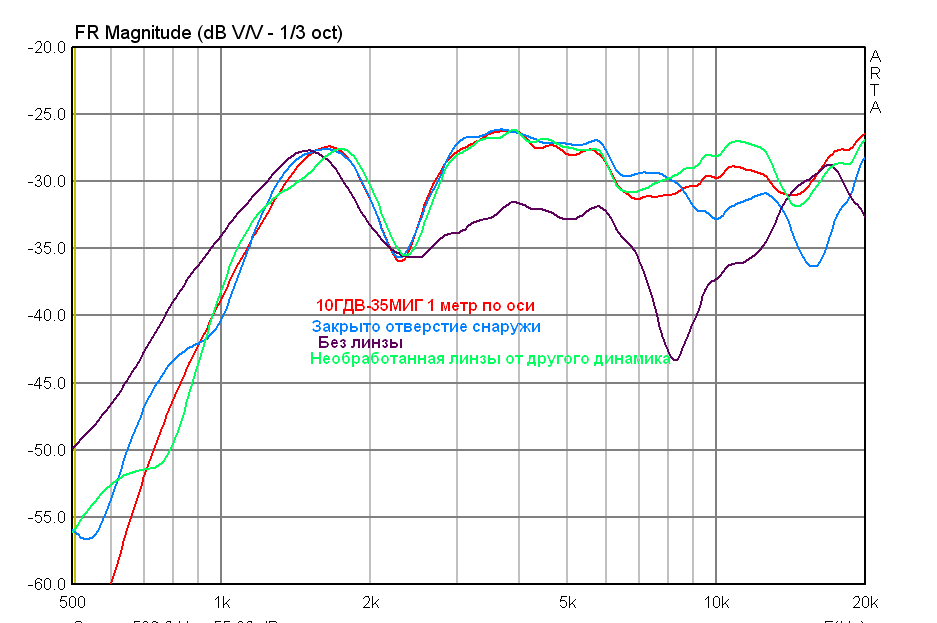

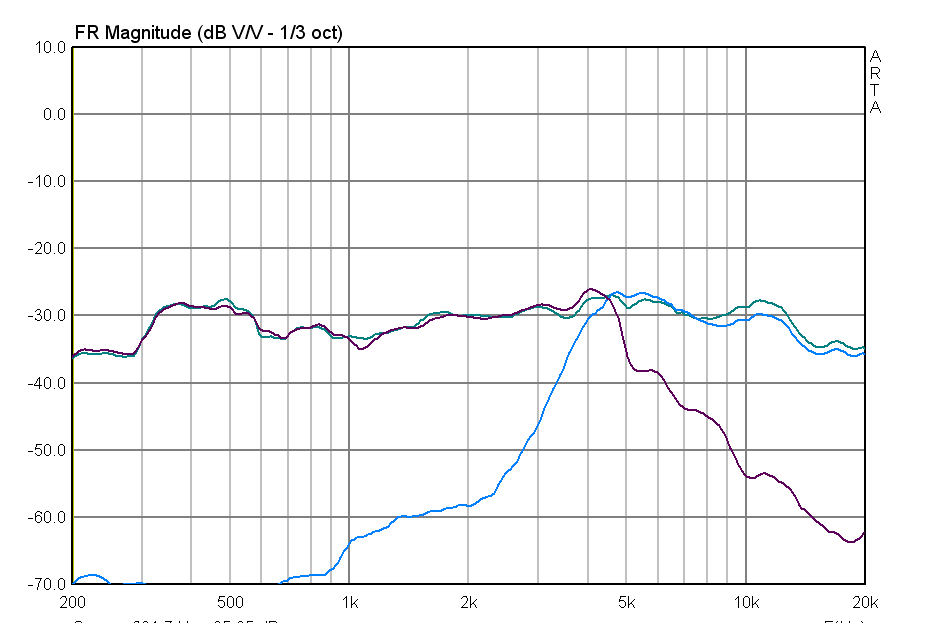

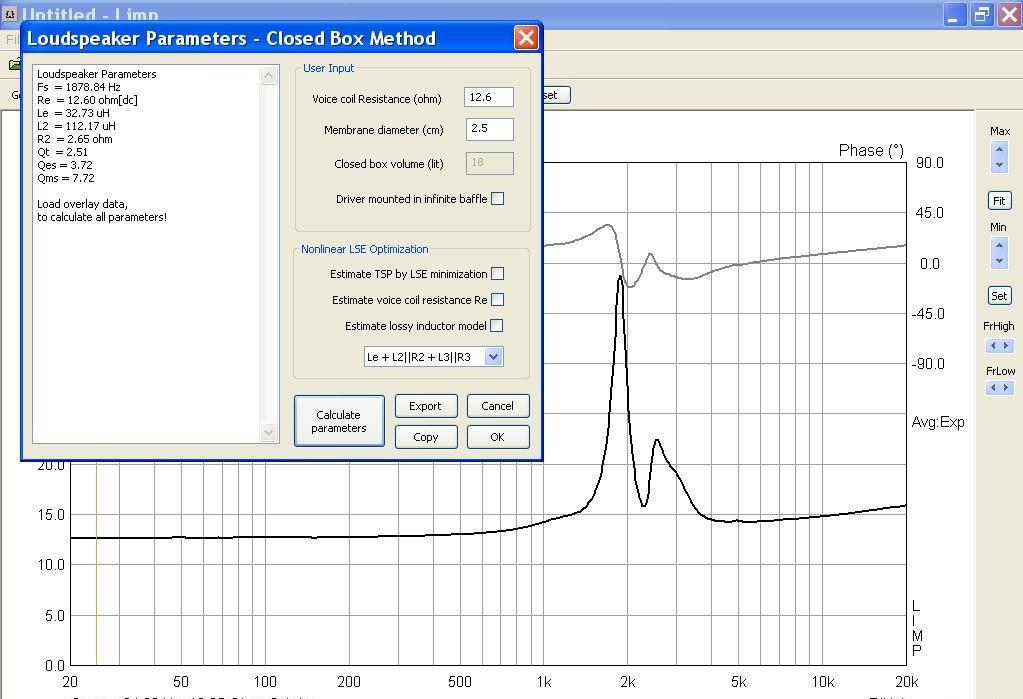

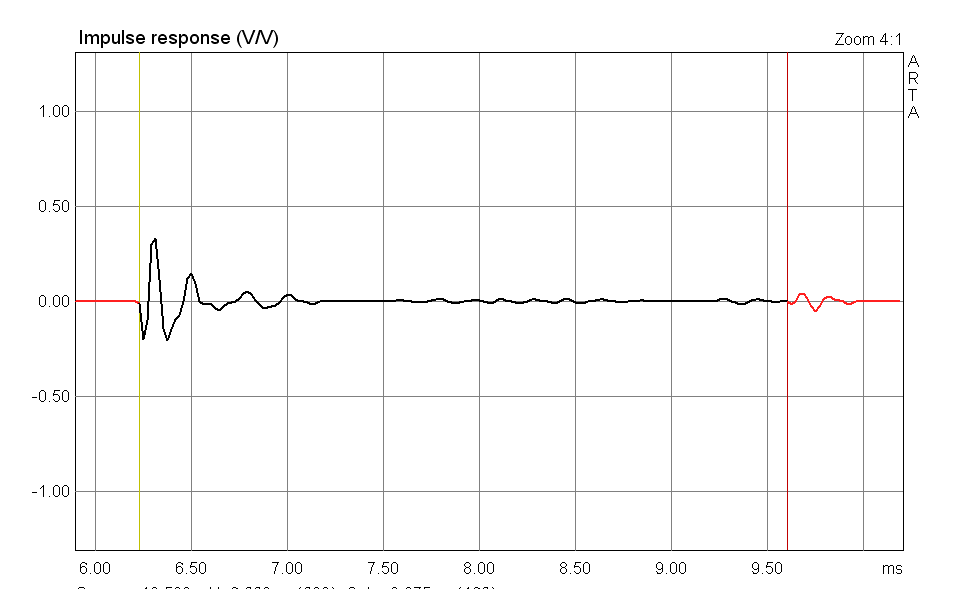

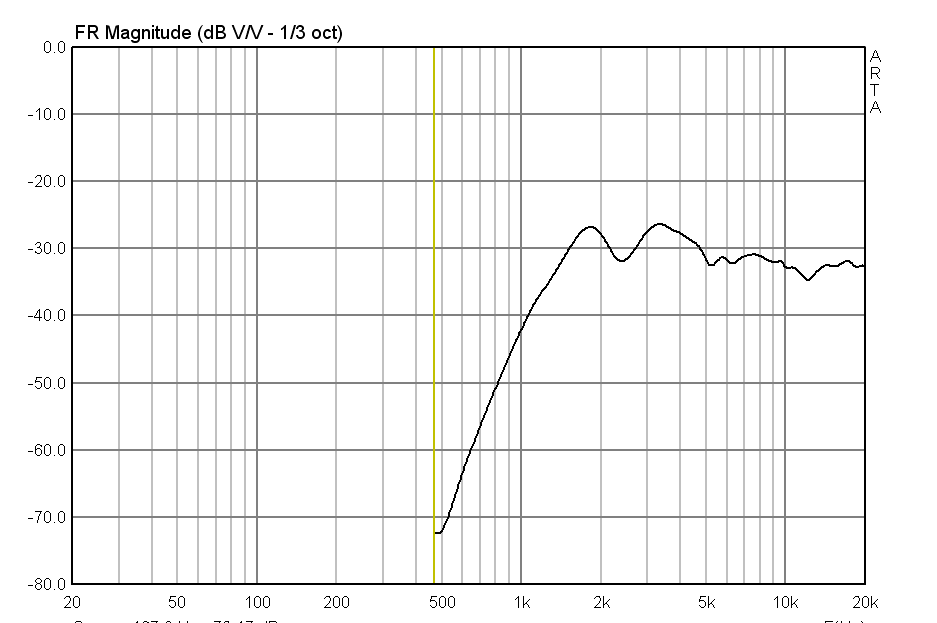

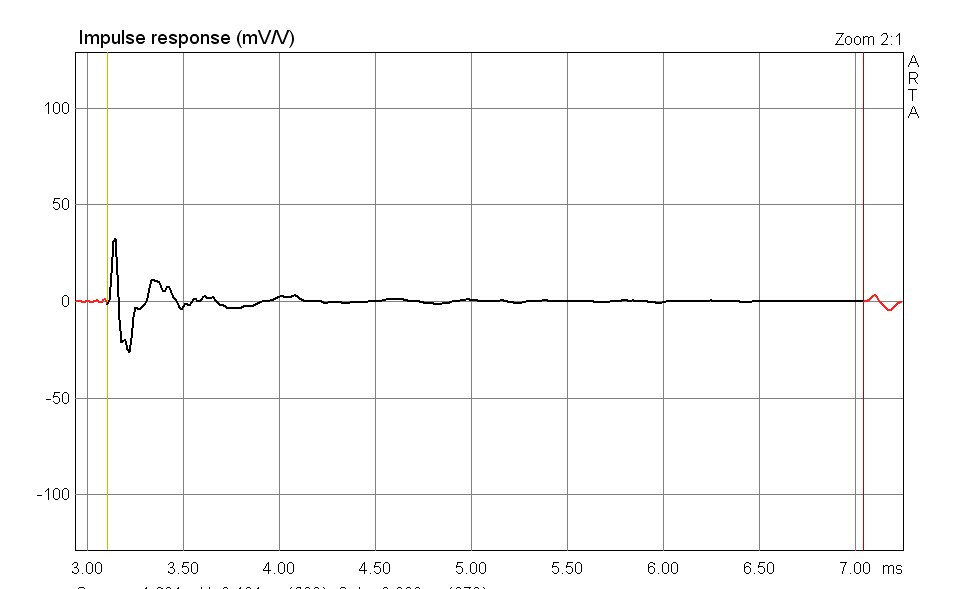

Первый “беглый” замер:

Два резонанса, основной на 1,9 кГц – это почти вдвое ниже штатного. Повышенная добротность – результат мягкого подвеса?

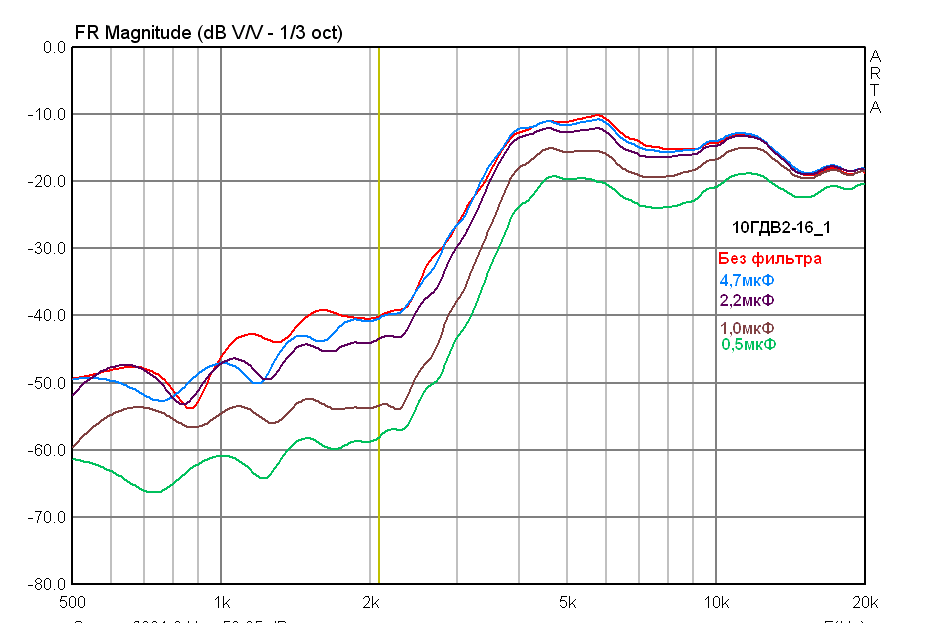

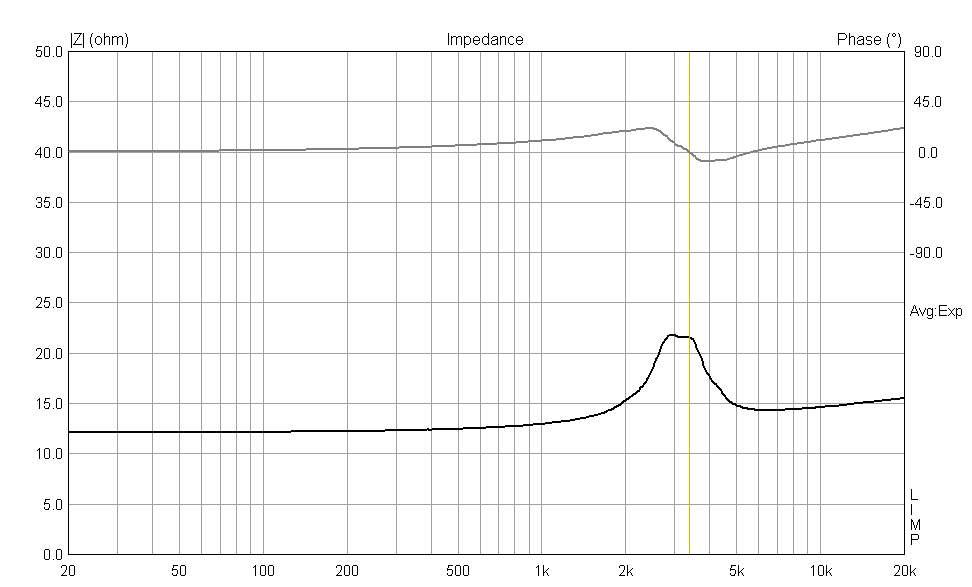

Программа ругается на график и достоверность T-S параметров не гарантирована. Я проверил китайским приборчиком “измеряющим всё”. Сопротивление 12,8 Ом, индуктивность 0,03 мГн. У точно те же сопротивление и индуктивность, но Qts=0,8 – заметно меньше, резонанс 3,4 кГц – чуть не вдвое выше. Вот график:
