Самодельный сабвуфер на базе динамика 10ГД-30Е: чертежи и характеристики

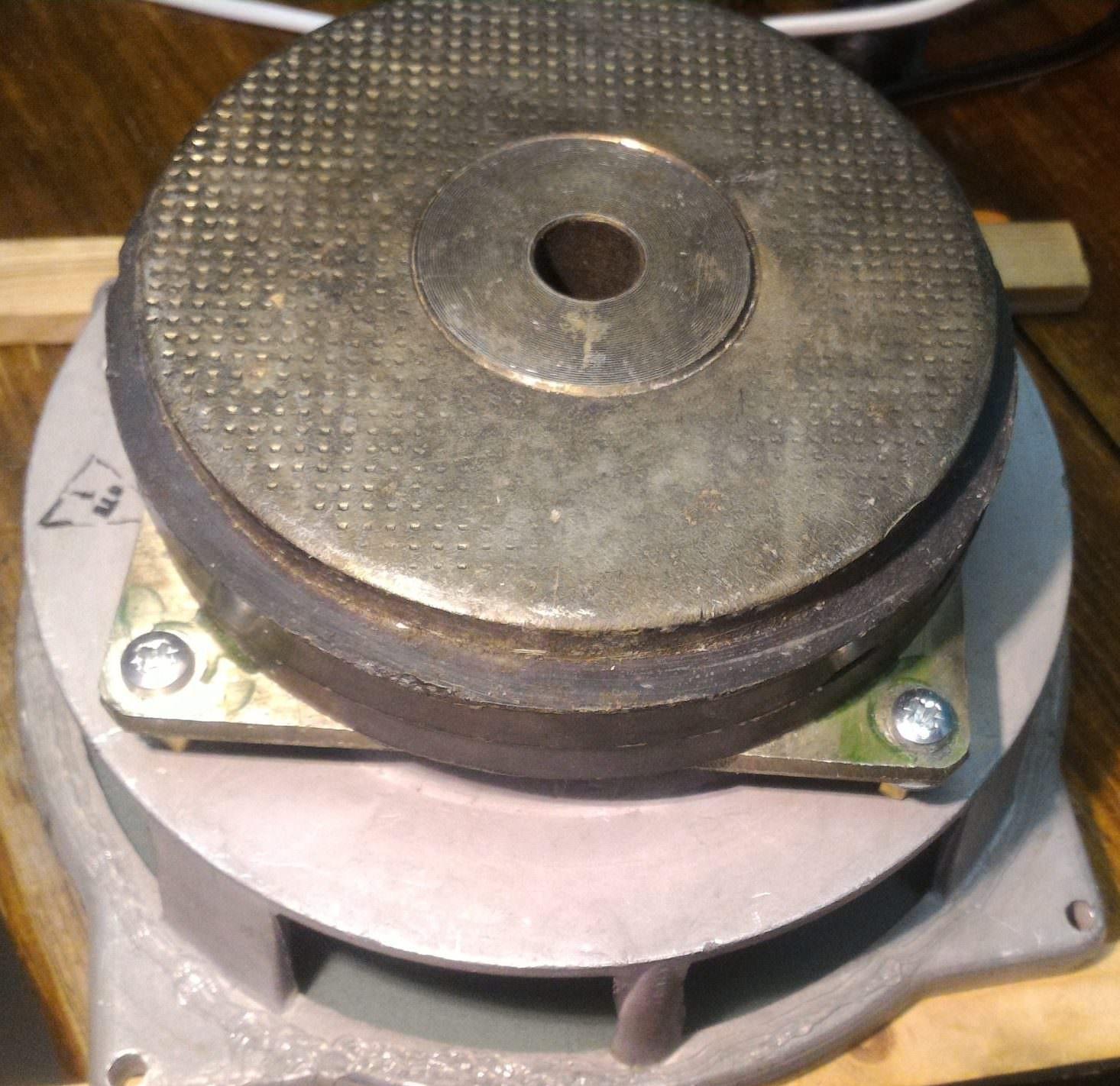

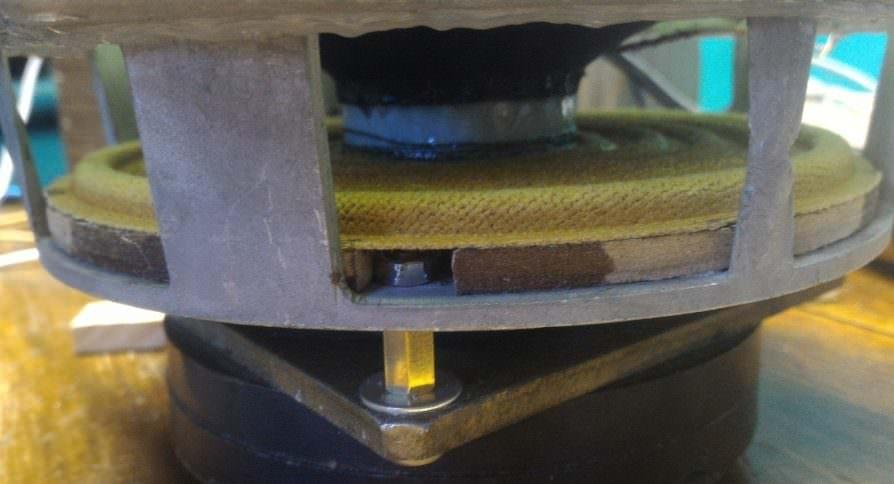

Приветствую, хочу поделиться постройкой динамика на базе корзины от . На верхнюю часть корзины установлен переходник для установки диффузора диаметром 6″. Диффузор очень лёгкий, вес около 5 грамм с подвесом. Целью изготовления было изготовить динамик для работы в качестве сабвуфера к небольшим полочным АС. Корпус сабвуфера закрытого типа (ЗЯ) объемом 8 л. Звуковая катушка установлена от диаметром 50 мм с линейным ходом ±5 мм. Магнитная система так же от него. На слух уверенно воспроизводит 40 Гц.

Для улучшения характеристик подвижной системы использовался легкий диффузор, что позволило снизить массу и повысить эффективность низкочастотного воспроизведения. Такая конструкция позволяет получить глубокий и чистый бас даже в компактном корпусе. Если вас интересует более сложная конструкция, рекомендую ознакомиться с 4-х полосной АС, где применяются аналогичные принципы подбора компонентов.

Данная конструкция демонстрирует высокую эффективность при использовании доступных советских комплектующих. Для сравнения, эксперименты с 10ГД-35Б показывают, что замена подвижной системы также может значительно улучшить параметры динамика. Однако в данном случае мы добились отличных результатов, сохранив оригинальную корзину.

Автор работы: hettler
