Закон Ома: формулы, применение и расчеты
Фундаментальным законом электротехники, связывающим три основные величины — напряжение, ток и сопротивление, является закон Ома. Он выражает зависимость между напряжением U, силой тока I и сопротивлением R для участка цепи, не содержащего источников электродвижущей силы (ЭДС). Понимание этого закона критически важно как для базового анализа схем, так и для подбора оборудования в аудиофильских системах.
Формула для участка цепи:
U = I ∙ R
Где:
- U — напряжение, измеряется в вольтах (В);
- I — сила тока, измеряется в амперах (А);
- R — сопротивление, измеряется в омах (Ом).
Три составляющие закона Ома
Закон Ома для полной цепи
На практике цепи редко бывают идеальными. Для участка цепи, содержащего источник ЭДС, закон Ома учитывает внутреннее сопротивление источника. Он выражает зависимость между ЭДС источника E, сопротивлением нагрузки Rн, током I и внутренним сопротивлением r0:
I = E / (Rн + r0)
Напряжение на зажимах источника тока U (напряжение нагрузки) определяется по формуле:
U = E – I ∙ r0 = I ∙ Rн

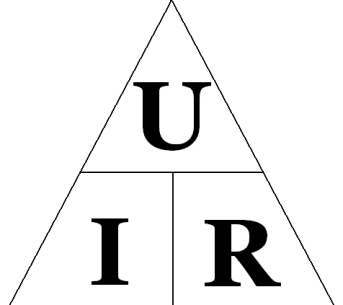

Диаграмма для запоминания
Для удобства вычисления любой из трех величин используется треугольник Ома. Если закрыть искомую величину, два оставшихся символа дадут формулу для её вычисления:
Режимы работы источника тока
В зависимости от соотношения сопротивления нагрузки Rн и внутреннего сопротивления источника r0, различают три основных режима работы цепи:
1. Режим короткого замыкания (КЗ)
Возникает при Rн = 0. Ток в этом режиме максимален и может повредить источник:
Iк.з. = Imax = E / r0
2. Режим холостого хода
Наблюдается при Rн = ∞ (разрыв цепи). Ток равен нулю, а напряжение на зажимах равно ЭДС:
Uх.х. = Umax = E
3. Режим согласованной нагрузки
Наиболее важен для аудиофилов, так как обеспечивает максимальную передачу мощности в нагрузку. Наступает при равенстве Rн = r0:
I = Iк.з. / 2
U = Uх.х. / 2
Р = Uх.х. ∙ Iк.з. / 4
В этом режиме источник отдает в нагрузку максимально возможную мощность. Если нагрузка состоит из нескольких резисторов, применяются правила соединения сопротивлений.
Расчет цепей с несколькими резисторами
Последовательное соединение
При последовательном соединении резисторов R1 и R2 ток через них одинаков, а напряжение делится пропорционально сопротивлениям:
U1 / U2 = R1 / R2
U2 = U ∙ R2 / (R1 + R2)
U1 = U ∙ R1 / (R1 + R2)
Где U — подведенное напряжение, U1 и U2 — падения напряжения на резисторах.
Параллельное соединение
При параллельном соединении напряжение на резисторах одинаково, а ток делится обратно пропорционально сопротивлениям:
I1 / I2 = R2 / R1
Расширение пределов измерений приборов
Закон Ома активно применяется при доработке измерительных приборов. Подключение резисторов параллельно или последовательно прибору позволяет расширить его диапазон измерений.
Расширение вольтметра
Для измерения напряжения, превышающего предел вольтметра, последовательно с ним включается добавочный резистор Rдоб. Если верхний предел прибора Uв, а нужно измерить Uн > Uв, то сопротивление добавочного резистора рассчитывается так:
Rдоб = Rп ∙ (Uн / Uв – 1)
Здесь Rп — внутреннее сопротивление прибора (Rп = Uв / Iв).
Расширение амперметра (Шунтирование)
Для измерения больших токов к амперметру параллельно подключают шунт Rш. Если предел прибора Iв, а нужно измерить Iн > Iв:
Rш = Rп / (Iн / Iв) – 1
Практическое применение в аудио
Знание закона Ома необходимо для правильной настройки электронных фильтров нижних частот (ЭНЧ) и расчета цепей питания. Например, при определении сопротивления вольтметра можно использовать метод полуприбора: включив последовательно с вольтметром резистор, равный его внутреннему сопротивлению, мы увидим падение напряжения вдвое. Этот же принцип позволяет косвенно измерять неизвестные сопротивления в сложных аудиотрактах.
