Релейный регулятор громкости А. Никитина: схема, сборка, настройка

Введение

Релейный регулятор громкости А. Никитина — лестничный аналоговый аттенюатор на прецизионных резисторах с релейной коммутацией ступеней, обеспечивающий точное управление уровнем громкости с шагом 1-2 дБ и диапазоном ослабления до 94 дБ без потери динамического диапазона ЦАП и механического износа потенциометров. Устройство применяется в Hi-Fi и профессиональных аудиосистемах для сохранения 100% разрядности цифро-аналогового преобразования при регулировке уровня в аналоговой области после ЦАП-чипа.

Главное

• Релейный регулятор сохраняет полный динамический диапазон ЦАП (120+ дБ) за счет пассивного ослабления сигнала после цифро-аналогового преобразования без потери эффективной разрядности
• Лестничная архитектура на 6-7 реле с прецизионными резисторами 0,1% обеспечивает симметрию каналов <0,1 дБ на всех ступенях, включая минимальную громкость
• Цифровая регулировка громкости в ЦАП приводит к потере 1 бита на каждые 6 дБ ослабления, что на 40-60 дБ снижает эффективную разрядность до 12-14 бит из доступных 24
• Ресурс контактов реле составляет 100-500 млн циклов переключения против 10-50 тыс. циклов у потенциометров, обеспечивая бессрочную калибровку без обслуживания
• Входное сопротивление 10 кОм с фиксированным выходным сопротивлением по всем ступеням гарантирует правильное согласование с усилителями мощности и предотвращает изменение частотной характеристики

Что такое релейный регулятор громкости и зачем он нужен в аудиотракте

Релейный регулятор громкости представляет собой пассивный аналоговый аттенюатор, где уровни громкости формируются комбинациями прецизионных резисторов с допуском 0,1%, коммутируемых малошумящими реле под управлением микроконтроллера. В отличие от цифровой регулировки, ЦАП-чип работает на полной номинальной мощности (0 дБFS), а ослабление происходит пассивно в аналоговой области — сигнал проходит только через резисторы и контакты реле без активных операционных усилителей.

Принцип работы лестничного аттенюатора

Лестничный аттенюатор Никитина использует бинарную систему коммутации: каждое реле отвечает за определенное ослабление в децибелах (1 дБ, 2 дБ, 4 дБ, 8 дБ, 16 дБ, 32 дБ для 6-релейной версии). Суммарное ослабление формируется комбинацией включенных реле, что позволяет получить 64 дискретных шага с равномерным логарифмическим изменением уровня.

Для 6-релейной конфигурации с шагом 1,5 дБ диапазон составляет 94,5 дБ (от 0 до -94,5 дБ), для 7-релейной с шагом 1 дБ — 127 дБ. Прецизионные резисторы ряда E96 с допуском 0,1% и температурным коэффициентом 15 ppm/°C обеспечивают точность ослабления ±0,05 дБ и стабильность характеристик в диапазоне температур 0-70°C.

Проблемы цифровой регулировки громкости в ЦАП

Цифровая регулировка громкости, встроенная в большинство современных ЦАП, портит звук принципиальным образом: любое уменьшение уровня в цифровой области приводит к потере эффективной разрядности, когда младшие биты обнуляются, а динамический диапазон падает на величину ослабления в дБ. Теоретически при ослаблении на 6 дБ теряется 1 бит разрешения, на 12 дБ — 2 бита, на 24 дБ — уже 4 бита.

Для типичного 24-битного ЦАПа ослабление на 40-60 дБ (ночной режим, чувствительная акустика) сводит эффективную разрядность к 12-14 битам, что эквивалентно качеству CD с квантованием ошибок. На слух это проявляется как характерная «цифровая шероховатость»: тихие детали смазываются, возникает «песчаная» текстура фона, микродинамика (атака струн, дыхание вокалиста, реверберация зала) приобретает искусственную компрессию.

Даже ЦАПы с 32-битной архитектурой не застрахованы: реальная ширина шины данных после фильтров и матричного микширования часто оказывается меньше, и цифровое ослабление на 20-30 дБ (типичный сценарий) выбрасывает в «корзину» значительную часть потенциала источника.

Ограничения штатных аналоговых регуляторов

Встроенные аналоговые регуляторы (потенциометры или ИМС) в ЦАПах тоже редко бывают высококлассными: компактные дорожки потенциометров шуршат и рассогласуют каналы, а микросхемы типа PGA2311 вносят собственный характер ОУ и чувствительны к питанию. Сдвоенные миниатюрные потенциометры в компактных ЦАПах имеют заметный разброс секций 3-10%, шуршат при вращении и со временем деградируют, особенно в условиях частых регулировок.

На уровнях -40…-60 дБ (ночной режим, чувствительные наушники/АС) разброс секций превращается в заметное «уползание» стереоцентра. Электронные ИМС удобны в управлении, но вносят активные операционные усилители с их собственными шумовыми и нелинейными характеристиками, чувствительными к качеству питания и разводке платы.

История создания релейного регулятора Никитина

Релейный регулятор громкости был разработан российским инженером А. Никитиным в начале 2000-х годов как альтернатива традиционным потенциометрам и цифровым регуляторам в высококачественных аудиосистемах. Идея использования релейной коммутации для управления уровнем сигнала не была новой — подобные решения применялись в профессиональной студийной технике еще в 1970-80-х годах, но регулятор Никитина стал первым доступным для самостоятельного повторения проектом с открытой схемой и прошивкой.

От потенциометра к релейной коммутации

Традиционные потенциометры, включая высококачественные Alps RK27 и RK40, имеют фундаментальные ограничения: механический износ резистивной дорожки (10-50 тыс. циклов), разброс характеристик между секциями сдвоенного потенциометра (3-10%), шуршание при вращении и деградация контактов со временем. Для аудиофильских систем, где требуется точность балансировки каналов в пределах 0,1 дБ, эти ограничения становятся критическими.

Релейная коммутация решает эти проблемы радикально: контакты реле выдерживают 100-500 млн циклов переключения, прецизионные резисторы с допуском 0,1% обеспечивают идеальную симметрию каналов, а отсутствие механического износа гарантирует стабильность характеристик на десятилетия.

Технические характеристики и архитектура регулятора Никитина

Релейный регулятор громкости Никитина представляет собой законченное техническое решение с фиксированными параметрами, оптимизированными под линейные выходы Hi-Fi и профессиональных ЦАПов. Ключевые характеристики обеспечивают совместимость с большинством усилителей мощности и сохранение качества сигнала на всех уровнях громкости.

Основные параметры устройства

Стандартная конфигурация регулятора включает следующие характеристики:

• Количество ступеней ослабления: 64 (для 6 реле с шагом 1,5 дБ) или 128 (для 7 реле с шагом 1 дБ)
• Диапазон регулировки: от 0 дБ (максимальная громкость) до -94 дБ или -127 дБ (полное ослабление)
• Шаг регулировки: 1 дБ, 1,5 дБ или 2 дБ в зависимости от конфигурации
• Входное сопротивление: 10 кОм (фиксированное, не зависит от положения регулятора)
• Выходное сопротивление: 10-50 кОм (стабильное по всем ступеням, задается при проектировании)
• Симметрия каналов: <0,1 дБ на всех ступенях благодаря прецизионным резисторам 0,1%
• Напряжение питания: 8-12 В постоянного тока для контроллера и реле

Фиксированное входное сопротивление 10 кОм гарантирует правильное согласование без нагрузки на выходной каскад ЦАП-чипа. Стабильное выходное сопротивление по всем ступеням предотвращает изменение частотной характеристики усилителя при регулировке громкости.

Выбор компонентов: реле и резисторы

Качество звука релейного регулятора напрямую зависит от выбора компонентов. Для коммутации сигнального тракта применяются специализированные малосигнальные реле с позолоченными контактами, обеспечивающие минимальное переходное сопротивление и стабильность параметров.

Рекомендуемые типы реле:

• Takamisawa (Fujitsu) A5W-K, RY-12W-K — моностабильные, время срабатывания 3-5 мс, коммутируемое напряжение от 10 мВ, ресурс 100+ млн циклов
• Omron G6K-2P, G6SU-2 — современные сигнальные реле с полярностью (увеличивает скорость срабатывания в 2 раза)
• Panasonic AGN2104H — бистабильные (импульсные), сохраняют последнее положение при отключении питания
• NAIS TQ2-12VDC — время срабатывания и отпускания одинаковое (~3 мс), что минимизирует щелчки

Для резистивной матрицы применяются прецизионные резисторы:

• Vishay Dale RN55D — металлопленочные, допуск 0,1%, 15 ppm/°C, мощность 0,125 Вт
• MELF-резисторы — цилиндрические, лучшая стабильность и меньший шум по сравнению с SMD 1206
• Ряд E96 — обеспечивает точное попадание в расчетные номиналы с отклонением <0,5%

Микроконтроллер ATmega328 и управление

Регулятор Никитина реализуется на микроконтроллере ATmega328, обеспечивающем полный функционал управления: считывание энкодера или потенциометра, коммутация реле, индикация уровня на 7-сегментном дисплее, обработка ИК-пульта и хранение настроек в энергонезависимой памяти EEPROM.

Расчет резисторов и выбор конфигурации

Правильный расчет номиналов резисторов критически важен для достижения точной логарифмической характеристики ослабления и согласования с входным сопротивлением усилителя мощности. Ошибки в расчете приводят к неравномерности шагов и искажению кривой регулировки.

Математика лестничного аттенюатора

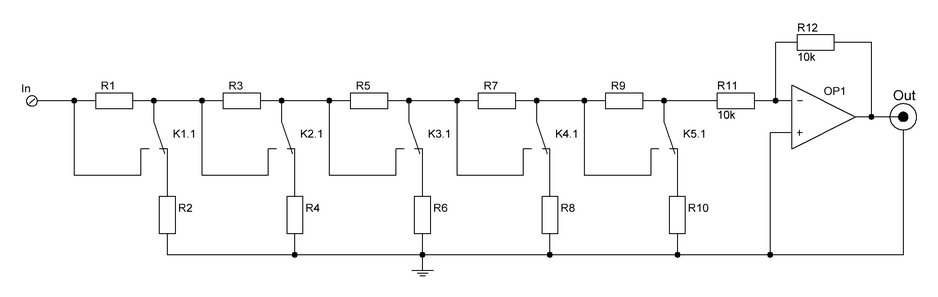

Лестничный аттенюатор Никитина представляет собой цепочку делителей напряжения, где каждый делитель обеспечивает определенное ослабление в децибелах. Для бинарной системы с весами 1, 2, 4, 8, 16, 32 дБ (6 реле) общее количество комбинаций составляет 2⁶ = 64 ступени.

Калькуляторы и инструменты

Для расчета номиналов резисторов разработаны специализированные калькуляторы:

Онлайн-калькулятор Vaneijndhoven:

http://www.vaneijndhoven.net/jos/attenuator-calculator/

Позволяет рассчитать номиналы для заданного входного сопротивления, шага и количества ступеней.

Excel-калькулятор Signus (RG Nikit_calc 1db.zip):

Подбирает номиналы из ряда E96 с указанием отклонения от идеала в дБ и процентах. Поддерживает расчет для различных входных сопротивлений (10 кОм, 47 кОм, 100 кОм).

Выбор шага регулировки

Выбор шага регулировки (1 дБ, 1,5 дБ или 2 дБ) зависит от чувствительности акустики и предпочтений пользователя:

Шаг 1 дБ (7 реле, диапазон 0...−127 дБ):

• Максимальная плавность регулировки
• Избыточный диапазон для большинства систем
• Первые 30-40 ступеней практически не слышны
• Подходит для высокочувствительных наушников (>100 дБ/мВт)

Шаг 1,5 дБ (6 реле, диапазон 0...−94,5 дБ):

• Оптимальный баланс плавности и диапазона
• Комфортная регулировка от -60 дБ до 0 дБ
• Наиболее популярная конфигурация
• Подходит для акустики с чувствительностью 85-95 дБ

Шаг 2 дБ (6 реле, диапазон 0...−126 дБ):

• Более крупные ступени, быстрее достигается нужная громкость
• Меньше щелчков при переключении
• Подходит для низкочувствительной акустики (<85 дБ)
• Рекомендуется для автомобильных систем

Согласование сопротивлений

Входное сопротивление регулятора Никитина фиксировано (обычно 10 кОм) и не зависит от положения регулятора. Однако выходное сопротивление изменяется в зависимости от включенных реле — от 10 кОм при максимальном ослаблении до нескольких Ом при максимальной громкости.

Выбор резисторов для релейного аттенюатора

Качество резисторов в релейной лестнице напрямую влияет на точность регулирования, баланс каналов и общий уровень шума регулятора громкости. В схеме Никитина критичны точность ступеней, совпадение сопротивлений между каналами, тепловой шум и минимальные паразитные элементы в узлах коммутации.

Тепловой шум в первую очередь определяется номиналом сопротивления (10–100 кОм в типичном аттенюаторе), а не брендом, если сравниваются качественные металлоплёночные резисторы. Для совпадения каналов важны допуск и фактический разброс номинала: реальные 0.1–0.25% дают очень ровную характеристику и идеальный баланс левого и правого каналов.

Три семейства резисторов для аудио-аттенюатора

На практике чаще всего используются три семейства металлоплёночных резисторов, каждое со своими преимуществами для релейного регулятора громкости:

С2-29В — отечественный топ-уровень для аудио

Резисторы С2-29В — это отечественные тонкоплёночные прецизионные металлоплёночные резисторы, предназначенные для работы в высокоточных цепях. Паспортный уровень шумов составляет 0.5–1 мкВ/В, а ТКС для точных групп порядка ±100 ppm/°C, что делает С2-29В одними из самых прозрачных и аудиофильских резисторов, вполне сопоставимыми с лучшими импортными аналогами.

Наработка на отказ 25 000 часов и срок сохраняемости 25 лет позволяют использовать их в релейных регуляторах громкости без опасений за долговременный дрейф характеристик. При аккуратном подборе и симметричной разводке каналов такой аттенюатор по объективным параметрам будет на уровне решений на импортных прецизионных резисторах, а по субъективным ощущениям — обеспечивать кристально чистый и детальный звук.

Vishay MMU 0204 — хороший уровень для компактных решений

Резисторы Vishay MMU 0204 — это профессиональные металлоплёночные MELF-резисторы в компактном цилиндрическом корпусе. MELF-форм-фактор обеспечивает низкий собственный шум и хорошую механическую устойчивость за счёт компактности и отсутствия длинных выводов, что особенно полезно в чувствительных аудио-цепях.

MMU 0204 позволяют собрать очень компактный, современный вариант регулятора Никитина с SMD-монтажом, минимальной паразитикой и отличной повторяемостью номиналов. Это хороший уровень для аудио, особенно если важна максимальная температурная стабильность и вы разрабатываете плату под SMD-компоненты.

DALE RNC/RLC — абсолютный топ для аудиофилов

Семейства DALE (Vishay Dale) RNC и RLC относятся к военным и прецизионным металлоплёночным резисторам с квалификацией по MIL-спецификациям. Они обеспечивают малый шум, низкий ТКС (±15…±50 ppm/°C) и очень высокую долговременную стабильность. Это самые прозрачные и аудиофильские резисторы, обеспечивающие максимальную предсказуемость параметров на горизонте десятков лет.

RNC/RLC логично использовать, если цель — «пуленепробиваемый» аттенюатор аудио-измерительного класса или комплекс, где все компоненты выдержаны в военных стандартах. Они обеспечивают минимальный дрейф и предсказуемость, но стоят заметно дороже и чаще всего доступны под заказ. Для бескомпромиссных аудиофильских проектов это лучший выбор.

Бистабильные vs моностабильные реле: выбор и особенности

Выбор типа реле существенно влияет на поведение регулятора при включении/выключении питания и на энергопотребление устройства.

Моностабильные реле

Моностабильные реле требуют постоянной подачи напряжения на катушку для удержания контактов в переключенном состоянии. При снятии питания контакты возвращаются в исходное положение.

Преимущества:

• Простота управления (включил/выключил)
• Низкая стоимость
• Широкая доступность (Takamisawa A5W-K, RY-12W-K)
• Предсказуемое поведение при сбоях питания

Недостатки:

• Постоянное потребление тока включенными реле (140 мВт на реле)
• При отключении питания — максимальная громкость (риск для акустики)
• Необходимость схемы защиты (задержка включения усилителя)

Бистабильные реле

Бистабильные (импульсные) реле переключаются коротким импульсом (3-5 мс) и сохраняют последнее положение без потребления энергии. Для переключения в обратное состояние требуется импульс обратной полярности.

Преимущества:

• Нулевое потребление в статическом состоянии
• Сохранение последней громкости при отключении питания
• Отсутствие риска максимальной громкости при сбоях
• Меньше тепловыделение

Недостатки:

• Более сложная схема управления (H-мост или две обмотки)
• Необходимость инвертирования сигналов для переключения
• Более высокая стоимость (Panasonic AGN2104H, Omron G6JU-2P)
• Ограниченная доступность

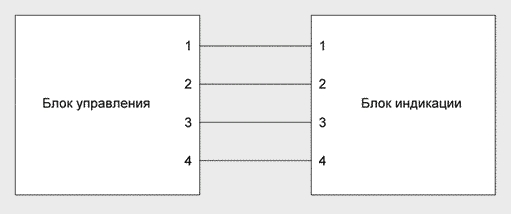

Индикация и управление регулятором

Удобство эксплуатации релейного регулятора зависит от выбранной системы индикации и типа управления. Существует несколько вариантов реализации, от простейших до полнофункциональных.

Типы индикации уровня громкости

7-сегментные индикаторы:

Наиболее распространенный вариант — двухразрядные 7-сегментные индикаторы, показывающие текущее ослабление в децибелах (от 00 до 94 или от 00 до 99).

Реализация на сдвиговых регистрах:

• 74HC164 или 74HC595 для управления сегментами
• Динамическая индикация (мультиплексирование) для экономии портов МК
• Токоограничивающие резисторы 270-470 Ом на каждый сегмент

Особенности и проблемы:

• Мерцание при переключении цифр (решается увеличением номинала резисторов или светофильтром)
• Высокое потребление тока (80-140 мА) — требует радиаторов на стабилизаторах
• При использовании 74HC164 невозможно мгновенное обновление всех сегментов

Светодиодные линейки:

Альтернативный вариант — линейка из 20-30 светодиодов, где каждый светодиод соответствует определенной ступени ослабления. Более наглядно, но требует больше портов микроконтроллера или дополнительных сдвиговых регистров.

OLED-дисплеи:

Для продвинутых проектов на ATmega328 применяются OLED-дисплеи 128×64 с возможностью отображения не только уровня громкости, но и номера входа, спектра сигнала, температуры и другой информации.

Типы управления

Потенциометр (линейный, группа Б):

• Простейший вариант, не требует энкодера
• Микроконтроллер считывает напряжение через АЦП и преобразует в номер ступени
• Недостаток: нет обратной связи о текущем положении после регулировки с пульта
• Требует линейной характеристики (группа Б для российских, группа A для импортных)

Энкодер (шаговый):

• Точное позиционирование без дрейфа
• Каждое переключение = одна ступень
• Требует индикации (невозможно определить положение без дисплея)
• Идеален для систем с пультом ДУ

ИК-пульт дистанционного управления:

• Поддержка протоколов NEC или RC5 (ATmega328)
• Обучение пульта через режим программирования
• Функции: громкость+, громкость-, mute, вкл/выкл, переключение входов

Привязка ИК-пульта (протокол NEC):

Выключить регулятор, установить потенциометр в положение максимальной громкости

Подать питание, в течение 5 секунд нажать любую клавишу пульта, направленного на ИК-приемник

При успешном распознавании индикатор показывает «H0»

Нажимать клавиши в порядке: 1 — громкость+, 2 — громкость-, 3 — вкл/выкл, 4 — mute, 5 — реле 2

Индикатор последовательно показывает H0→H1→H2→H3→H4→H5

Сравнение с альтернативными решениями регулировки громкости

Выбор метода регулировки громкости критически влияет на качество звука и удобство эксплуатации. Релейный регулятор Никитина занимает уникальную нишу между цифровой регулировкой и традиционными аналоговыми решениями, предлагая компромисс между точностью, надежностью и стоимостью.

Цифровая регулировка в ЦАП и программных плеерах

Цифровая громкость — наиболее распространенное решение в современных ЦАПах: ослабление уровня происходит в цифровой области до самого ЦАП-чипа (ESS, AKM, Cirrus Logic), что позволяет обойтись без аналоговых компонентов в выходном тракте. Микроконтроллер или DSP просто уменьшает амплитуду цифрового потока, а ЦАП выдает уже ослабленный сигнал на фиксированном уровне.

Недостатки цифровой регулировки:

• Потеря 1 бита на каждые 6 дБ ослабления (на 30 дБ — 5 бит, на 60 дБ — 10 бит)
• «Цифровая шероховатость» и смазывание микродеталей на тихих уровнях
• Искусственная компрессия микродинамики
• Невозможность сохранить полный динамический диапазон ЦАП-чипа

Преимущества:

• Нулевая стоимость (встроена в ЦАП)
• Идеальный баланс каналов
• Бесконечный ресурс
• Удобство управления (пульт, софт)

Аналоговые регуляторы на потенциометрах и ИМС

Аналоговые регуляторы внутри ЦАП работают уже после цифро-аналогового преобразования: ЦАП-чип выдает полный номинальный уровень, а потенциометр или микросхема типа PGA2311/CS3310 выполняет пассивное или активное ослабление. Теоретически это правильно — динамический диапазон сохраняется полностью.

Потенциометры (Alps RK27, RK40):

• Преимущества: плавная регулировка, низкая стоимость, простота
• Недостатки: разброс секций 3-10%, механический износ (10-50 тыс. циклов), шуршание, рассогласование каналов на малых уровнях

ИМС (PGA2311, CS3310):

• Преимущества: точный баланс каналов, удобное цифровое управление
• Недостатки: активные ОУ в тракте, собственные шумы, зависимость от качества питания, ограниченный динамический диапазон

Релейный регулятор: преимущества и ограничения

Релейный лестничный аттенюатор сочетает преимущества аналоговой регулировки (сохранение динамического диапазона) с точностью и надежностью цифровой коммутации.

Ключевые преимущества:

• Сохранение 100% динамического диапазона ЦАП (120+ дБ)
• Симметрия каналов <0,1 дБ благодаря прецизионным резисторам
• Ресурс 100-500 млн циклов (бессрочная эксплуатация)
• Повторяемость настроек: четкие ступени в дБ
• Отсутствие активных элементов в сигнальном тракте

Ограничения:

• Дискретность регулировки (шаг 1-2 дБ)
• Щелчки реле при переключении (решается задержкой 3-5 мс)
• Необходимость согласования с входным сопротивлением усилителя
• Более высокая стоимость по сравнению с потенциометром

Практическая реализация и сборка регулятора

Сборка релейного регулятора громкости Никитина требует внимания к деталям и понимания особенностей конструкции. Устройство состоит из двух основных плат: контроллера управления и аттенюатора с реле, соединяемых шлейфами.

Проектирование печатных плат

Печатные платы регулятора имеют специфические требования из-за сочетания цифровой и аналоговой частей:

Разделение земель:

• Цифровая земля (контроллер, реле) и аналоговая земля (сигнальный тракт) должны быть разделены
• Соединение земель выполняется в одной точке через резистор 10-100 Ом для устранения фона
• При появлении сетевых гармоник в спектре необходимо соединить земли напрямую

Трассировка сигнальных цепей:

• Длина проводников должна быть симметричной для обоих каналов
• Минимальная ширина дорожек 0,3 мм для заводского изготовления, 0,6 мм для ЛУТ/фоторезиста
• Переходные отверстия не должны располагаться в контактных площадках SMD-компонентов
• Избегать прямых углов в трассировке

Качество питания критически важно для стабильной работы регулятора и отсутствия фона:

Требования к питанию:

• Стабилизированное напряжение 12 В для обмоток реле (нестабильное питание вызывает наводки на контакты)
• Отдельный стабилизатор 5 В для микроконтроллера (LM7805 или аналог)
• Развязка питания контроллера и реле для минимизации ВЧ-мусора от цифровой части
• Ферритовая бусина (ferrite bead) BLM31 на входе питания контроллера совместно с конденсатором образует ВЧ-фильтр

Согласование с усилителями мощности

Правильное согласование релейного регулятора с входным сопротивлением усилителя мощности критически важно для корректной работы логарифмической характеристики ослабления. Несоответствие сопротивлений приводит к искажению кривой регулировки и неравномерности шагов.

Расчет согласующих резисторов

Регулятор Никитина рассчитан на конкретное входное сопротивление нагрузки (обычно 10 кОм или 47 кОм). При подключении к усилителю с другим входным сопротивлением необходимо добавить параллельный резистор на выходе регулятора.

Особенности подключения к различным усилителям

Инвертирующие усилители (ОМ, Лайков В7):

• Входное сопротивление определяется суммой резисторов R1+R2 на входе
• Согласующий резистор на выходе РГН не требуется
• Пример: ОМ 2012 с R1+R2 = 6,1 кОм → РГН рассчитывается на 6,1 кОм

Неинвертирующие усилители (Nataly, большинство современных):

• Входное сопротивление задается резистором на неинвертирующем входе ОУ
• Требуется согласующий резистор параллельно выходу РГН
• Пример: Nataly с R_вх = 47 кОм → R_согл = 12,7 кОм для РГН на 10 кОм

Ламповые усилители:

• Высокое входное сопротивление (100-470 кОм)
• Регулятор рассчитывается на 47-100 кОм
• Согласование обычно не требуется

Тестирование и отладка

После сборки регулятора необходимо провести поэтапное тестирование для выявления возможных проблем:

Этап 1: Проверка без подключения к усилителю

Подать питание, проверить напряжения на стабилизаторах (5В и 12В)

Проверить работу микроконтроллера (индикация, реакция на потенциометр/энкодер)

Проверить переключение реле (слышны щелчки, светодиоды на реле загораются)

Измерить сопротивление на выходе регулятора мультиметром при различных положениях

Этап 2: Проверка с генератором сигнала

Подать синусоидальный сигнал 1 кГц, амплитуда 1-2 В

Подключить осциллограф к выходу регулятора

Проверить плавность изменения амплитуды при регулировке

Обратить внимание на первые 30% диапазона — сигнал может быть очень мал

Этап 3: Проверка с усилителем и акустикой

Установить громкость источника на 15-20% (во избежание оглушительного звука при косяках)

Подключить регулятор к усилителю

Проверить плавность регулировки на слух

Обратить внимание на наличие фона, щелчков, искажений

Типовые проблемы и их диагностика:

Проблемы щелчков при переключении

Щелчки в акустических системах при переключении ступеней регулятора — распространенная проблема, связанная с разным временем включения и выключения реле.

Причины щелчков:

• Одновременное переключение 4-6 реле при переходе между ступенями (например, с 31 на 32 дБ)
• Разное время срабатывания и отпускания реле (обычно 3-5 мс и 5-10 мс соответственно)
• Наличие постоянной составляющей на выходе источника сигнала
• Высокие входные токи усилителя (биполярные транзисторы на входе)

Методы устранения:

Программная задержка: сначала выключить все реле, пауза 3-5 мс, затем включить нужную комбинацию

Шунтирование реле: пленочные конденсаторы 1 мкФ параллельно контактам реле

Выбор реле: использовать реле с одинаковым временем срабатывания/отпускания (NAIS TQ2-12VDC)

Буферный каскад: ОУ с полевыми транзисторами на входе (минимальные входные токи)

Апгрейд и модификации регулятора

Релейный регулятор Никитина допускает различные модификации для улучшения характеристик и адаптации под специфические требования пользователя.

Замена резисторов на прецизионные

Стандартные SMD-резисторы 1206 с допуском 1% могут быть заменены на более точные компоненты для улучшения характеристик:

MELF-резисторы (цилиндрические):

• Лучшая стабильность и меньший шум по сравнению с SMD 1206
• Допуск 0,1%, температурный коэффициент 15 ppm/°C
• Требуют пересчета печатной платы под цилиндрические корпуса

Vishay Dale RN55D:

• Металлопленочные, допуск 0,1%, 15 ppm/°C
• Мощность 0,125 Вт, напряжение до 200 В
• Стоимость ~5-10 рублей за штуку (в 25 раз дороже обычных 1206)

Шумоизоляция реле

Для снижения акустического шума от переключения реле применяется заливка корпусов реле силиконовым герметиком:

Процедура:

Установить реле на плату и запаять

Нанести черный силиконовый герметик на верхнюю часть корпуса реле

Дать высохнуть 24 часа

Результат: снижение щелчков на 50-70%, дополнительная фиксация

Добавление буферного каскада

Для универсального регулятора, работающего с различными усилителями, рекомендуется добавить выходной буфер на ОУ:

Преимущества буфера:

• Низкое выходное сопротивление (не зависит от положения регулятора)
• Согласование с любым входным сопротивлением усилителя
• Устранение зависимости кривой регулировки от нагрузки
• Возможность добавления НЧ-фильтра для подавления ВЧ-помех

Рекомендуемые ОУ:

• OPA2134, OPA2604 — высококачественные аудиофильские ОУ
• NE5532 — бюджетный вариант с хорошими характеристиками
• AD8620 — современные ОУ с минимальными искажениями

Применение в автомобильном аудио и специфических сценариях

Релейный регулятор громкости Никитина успешно применяется не только в домашних Hi-Fi системах, но и в автомобильном аудио, профессиональных студиях и специализированных приложениях, где требуется точное управление уровнем сигнала.

Интеграция в автомобильные аудиосистемы

В автомобильных аудиосистемах регулятор Никитина решает проблему точной поканальной регулировки и согласования уровней между различными типами динамиков (мидбасы, среднечастотники, высокочастотники).

Особенности автомобильного применения:

• Поканальная регулировка: отдельный регулятор для каждого канала или группы каналов
• Питание от бортовой сети 12 В через стабилизатор (LM7805 для контроллера, отдельный стабилизатор для реле)
• Компактное размещение в багажнике или под панелью приборов
• Использование витой пары для длинных сигнальных соединений (до 3-5 м)

Типовая схема подключения в автомобиле:

USB-ЦАП (источник) в багажнике → регулятор Никитина → усилитель мощности

Стабилизатор 7805 преобразует 12 В бортовой сети в 5 В для контроллера

Резистор 50 кОм (линейный, группа В) для ручного управления из салона

Витая пара для соединения регулятора с салоном

Профессиональные и студийные применения

В профессиональных студиях звукозаписи релейный регулятор используется как мониторный контроллер, обеспечивая:

• Калибровку в дБ для точного соответствия студийным стандартам (0 dBu, +4 dBu)
• Предсказуемые уровни для A/B сравнений миксов на разных системах мониторов
• Моно-сумму и dim (опционально через логику микроконтроллера)
• Отсутствие деградации при длительной работе — критично для профессионалов

Примеры профессиональных ЦАП для интеграции:

• Apogee Symphony, Focusrite RedNet, RME Fireface
• MOTU, Universal Audio, RME Babyface (USB-ЦАПы)
• Студийные мониторы с активными кроссоверами

Замена штатных регуляторов в усилителях

Регулятор Никитина часто применяется для замены вышедших из строя или некачественных штатных потенциометров в усилителях промышленного производства.

Типичные сценарии замены:

• Denon PMA-1500AE: штатный моторизованный потенциометр выходит из строя, замена на РГН решает проблему шуршания и неравномерной регулировки
• Советские усилители: замена шаговых регуляторов с изношенными контактами
• Бюджетные усилители: апгрейд штатного потенциометра для улучшения качества звука

Процесс замены:

Демонтаж штатного потенциометра и платы регулировки

Установка платы реле РГН на место штатного регулятора

Размещение платы контроллера внутри корпуса усилителя

Подключение энкодера или потенциометра управления на переднюю панель

Установка ИК-приемника для дистанционного управления

Субъективные впечатления от прослушивания и измерения

Переход с цифровой или потенциометрической регулировки на релейный регулятор Никитина дает заметные изменения в восприятии звука, которые подтверждаются как субъективными оценками, так и инструментальными измерениями.

Изменения в восприятии звука

По сравнению с цифровой регулировкой:

• Исчезает «песчаная» текстура тихих фрагментов
• Контрабас обретает текстуру, вокал — дыхание
• Струнные инструменты передают нюансы работы смычка
• Пиковые всплески оркестра сохраняют динамический удар без компрессии

По сравнению с потенциометром:

• Стабильный центр сцены: стереопанорама не «плавает» на низкой громкости
• Каждый инструмент локализован точно, сцена устойчивая даже при -50 дБ
• Отсутствие шорохов и потрескиваний при вращении ручки
• Повторяемость настроек: можно вернуться к точному уровню

Результаты инструментальных измерений

Измерения параметров релейного регулятора показывают его превосходство над активными аналоговыми решениями:

Нелинейные искажения + шум (THD+N):

• При уровне -3 дБ: <0,001% (на границе возможностей измерительной карты EMU 0404)
• Сравнимо с PGA2311, но без активных элементов в тракте

Спектральный анализ:

• При правильном заземлении — отсутствие сетевых гармоник
• При раздельных землях — «лес» гармоник 50 Гц и кратных
• Решение: соединение цифровой и аналоговой земель

Частотная характеристика:

• Равномерная в диапазоне 20 Гц - 20 кГц (±0,1 дБ)
• Отсутствие зависимости от положения регулятора

Распространенные ошибки и способы их устранения

При сборке и настройке релейного регулятора Никитина пользователи сталкиваются с типовыми проблемами, большинство из которых имеют проверенные решения.

Проблемы с регулировкой и плавностью

Симптом: Громкость регулируется неравномерно — «сначала долго тихо, потом резко громко»

Причины:

• Логарифмическая характеристика регулятора не соответствует субъективному восприятию
• Неправильный выбор диапазона ослабления для чувствительности акустики
• Использование линейного потенциометра без программной коррекции

Решения:

Пересчитать номиналы резисторов на меньший диапазон (например, от -64 дБ вместо -94 дБ)

Добавить программную коррекцию кривой для потенциометра

Использовать энкодер вместо потенциометра для более точного управления

Проблемы с фоном и наводками

Симптом: Слышен фон 50 Гц или его гармоники, особенно на средних уровнях громкости

Причины:

• Раздельные цифровая и аналоговая земли без соединения
• Нестабильное питание обмоток реле
• Наводки от цифровых цепей контроллера на сигнальный тракт

Решения:

Соединить цифровую и аналоговую земли через резистор 10-100 Ом или напрямую

Использовать отдельный стабилизатор для питания реле

Добавить ферритовую бусину на входе питания контроллера

Экранировать сигнальные проводники

Проблемы с прошивкой и программированием

Симптом: Микроконтроллер не запускается или работает некорректно после прошивки

Причины:

• Неправильная установка фьюзов ATmega328
• Использование неподходящего типа микроконтроллера

Решения:

Использовать калькулятор фьюзов для правильной настройки

Проверять соответствие типа микроконтроллера и версии прошивки

Применять ATmega328 (32 КБ Flash)

Часто задаваемые вопросы (FAQ)

Общие вопросы

В: Можно ли использовать регулятор Никитина с ламповыми усилителями?

Да, регулятор отлично работает с ламповыми усилителями. Ламповые усилители обычно имеют высокое входное сопротивление (100-470 кОм), поэтому регулятор следует рассчитывать на 47-100 кОм или использовать стандартный 10 кОм вариант без согласующего резистора.

В: Подходит ли регулятор для наушников?

Да, особенно для высокоомных наушников (300-600 Ом). Для низкоомных наушников (16-32 Ом) может потребоваться буферный каскад, так как выходное сопротивление регулятора изменяется в зависимости от положения.

В: Можно ли использовать регулятор как темброблок?

Теоретически да, но потребуется пересчет резисторов и другая логика переключения (реле должны включаться по одному, а не комбинациями). Практичнее использовать специализированный темброблок (например, Матюшкина) с отдельным управлением.

Технические вопросы

В: Почему при выключении питания громкость становится максимальной?

Это особенность моностабильных реле — при снятии питания контакты возвращаются в исходное положение (все реле выключены = максимальная громкость). Решение: использовать инверсную схему подключения или бистабильные реле.

В: Можно ли изменить шаг регулировки после сборки?

Да, но потребуется пересчет и замена всех резисторов в делителе, а также изменение прошивки микроконтроллера для корректной индикации. Практичнее сразу выбрать нужный шаг при проектировании.

В: Почему слышны щелчки при переключении?

Щелчки возникают из-за разного времени включения/выключения реле и одновременного переключения нескольких реле. Решение: добавить программную задержку 3-5 мс между выключением всех реле и включением новой комбинации.

В: Нужно ли экранировать регулятор?

В большинстве случаев нет, если правильно выполнено заземление и развязка питаний. Экранирование может потребоваться при установке в корпус с мощным трансформатором или в условиях сильных электромагнитных помех.

В: Можно ли использовать советские реле РЭС-47, РЭС-60?

Да, РЭС-60 отлично работают в регуляторе (использовались серийно в магнитофонах для коммутации микровольтных сигналов). РЭС-47 имеют более высокое минимальное коммутируемое напряжение (50 мВ против 10 мВ у специализированных), но на безрыбье подойдут.

Вопросы по сборке

В: Где купить печатные платы и компоненты?

Печатные платы можно заказать в Китае (JLCPCB, PCBWay) по Gerber-файлам из открытых проектов. Компоненты — в местных магазинах радиодеталей или онлайн (Чип и Дип, LCSC, AliExpress). Реле Takamisawa доступны на Промэлектронике.

В: Можно ли изготовить плату в домашних условиях?

Да, многие проекты имеют односторонние печатные платы, пригодные для изготовления методом ЛУТ или фоторезиста. Однако для двухсторонних плат с металлизацией отверстий лучше заказать заводское изготовление.

В: Какой программатор нужен для прошивки ATmega328?

Для ATmega328 — USBasp, AVR ISP mkII или простой программатор на 5 резисторах через LPT/COM-порт (для однократной прошивки).

В: Обязательно ли использовать прецизионные резисторы 0,1%?

Желательно, но не обязательно. Резисторы 1% обеспечат симметрию каналов ~0,5 дБ, что приемлемо для большинства систем. Для студийного применения рекомендуются 0,1%.

В: Можно ли объединить регулятор и селектор входов на одной плате?

Да, многие проекты предусматривают модульную конструкцию: плата контроллера + плата реле громкости + плата селектора входов, соединяемые шлейфами. Это позволяет гибко компоновать устройство в корпусе.

Итоги

Релейный регулятор громкости А. Никитина представляет собой технически совершенное решение для точного управления уровнем громкости в аудиосистемах высокого класса, сохраняющее полный динамический диапазон цифро-аналогового преобразования без компромиссов цифровой регулировки и ненадежности механических потенциометров.

Ключевые преимущества устройства:

• Сохранение 100% динамического диапазона ЦАП (120+ дБ) благодаря пассивному аналоговому ослаблению после преобразования
• Симметрия каналов <0,1 дБ на всех 64 ступенях благодаря прецизионным резисторам 0,1% ряда E96
• Ресурс 100-500 млн циклов переключения против 10-50 тыс. у потенциометров, обеспечивающий бессрочную эксплуатацию
• Фиксированное входное сопротивление 10 кОм и стабильное выходное сопротивление для правильного согласования с усилителями
• Повторяемость настроек с точностью ±0,05 дБ для студийной калибровки и A/B сравнений

Технические характеристики:

• Диапазон регулировки: 0...-94 дБ (6 реле, шаг 1,5 дБ) или 0...-127 дБ (7 реле, шаг 1 дБ)
• Микроконтроллер: ATmega328
• Рекомендуемые реле: Takamisawa A5W-K, Omron G6K-2P, Panasonic AGN2104H
• Питание: 8-12 В с раздельной стабилизацией для контроллера и реле

Практические рекомендации:

• Для 90% пользователей оптимален внешний блок с качественными кабелями 0,5 м между ЦАП и усилителем
• Для DIY-проектов и профессионалов — встроенный модуль с энкодером и индикацией
• Обязательное согласование с входным сопротивлением усилителя через расчетные резисторы
• Соединение цифровой и аналоговой земель для устранения сетевых гармоник

Релейный регулятор громкости Никитина — логичное и технически обоснованное дополнение к качественному Hi-Fi или профессиональному ЦАП, которое раскрывает его полный потенциал без компромиссов. 64 калиброванных шага, прецизионная матрица резисторов и пассивный аналоговый тракт сохраняют каждый бит разрешения и микродеталь записи на любом уровне громкости — от ночного прослушивания до студийной калибровки.
