Достались мне как-то советские колонки S-30. Состояние у них было плачевное: у них не работали динамики (оборвались от старости проводки). В последствии я их сделал, временно подцепив их маленькими проводками.
Они у меня работали недели 2-3 в составе дом. кинотеатра, и в один прекрасный день я загорелся их переделать («моддинговать»).
Основные технические характеристики
Что нам понадобится: паяльник, прямые руки, канифоль, припой, клей, черные «саморезы», провода, куча свободного времени, автомобильная (велосипедная) камера, пластмассовая труба, вроде все.
Для начала все полностью разбираем:

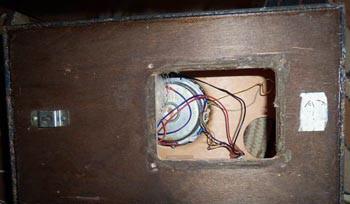

Сначала я поменял провода от фильтра до динамиков:

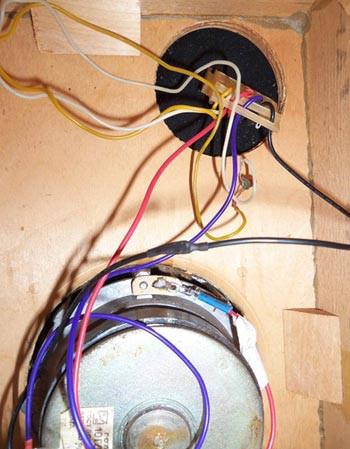

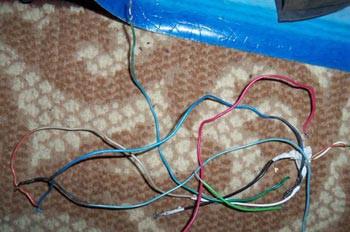

ДО (согласитесь, эти провода хуже):

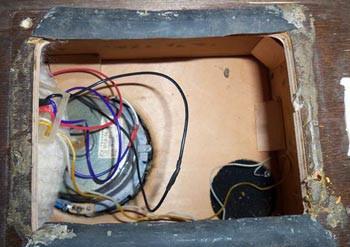

После (звучание с ними стало лучше):
Проложили провода? Теперь нужно проклеить корпус колонок любым клеем, чтобы не было щелей, я пользовался «силиконовым».

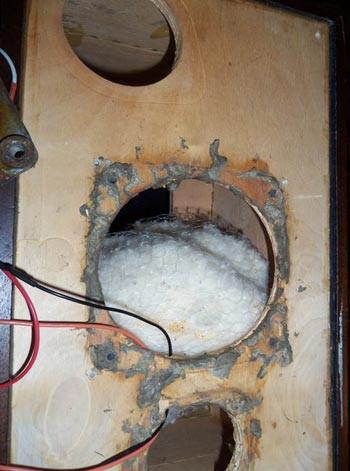

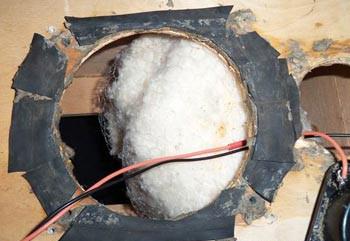

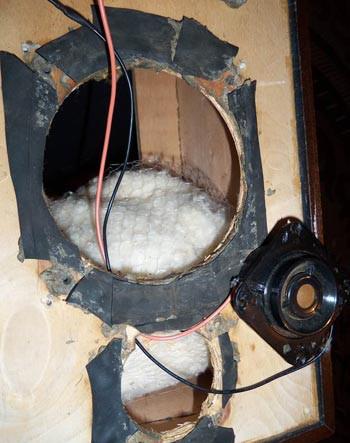

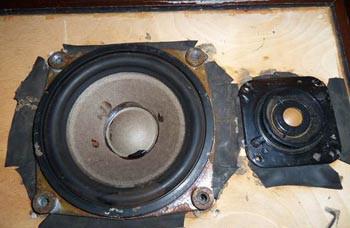

Положил на тягучую массу камеру (вырезал подходящие размеры) и хорошенько придавил (таким образом, камера «приклеится» к корпусу колонки):

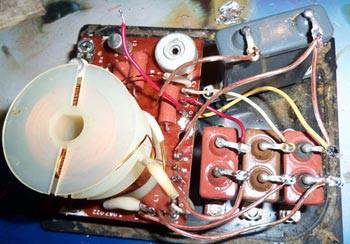

Теперь пришла очередь до фильтров, я поменял на них провода.

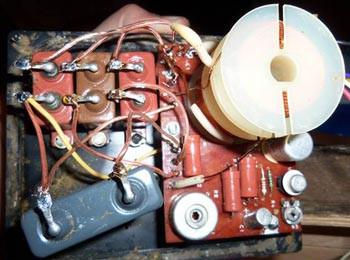

До:
в стадии разработки:

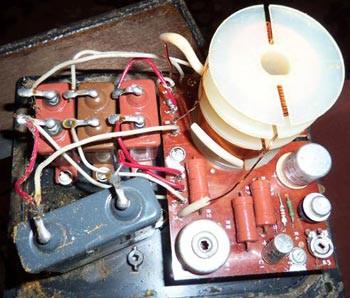

после:

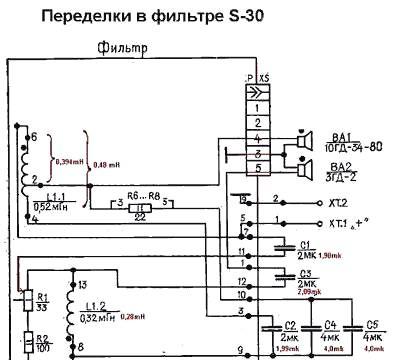

Пару слов о фильтре:

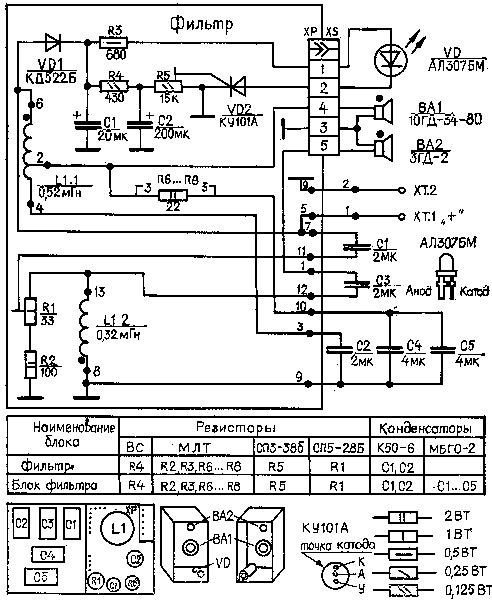

Если хотим: отключаем блок индикации перегрузки (если усилитель не мощнее 25-30 Вт – иначе потом слушаем с осторожностью) – по схеме режем дорожку со входа (красный провод +) на VDKA522Б (смотрите схему) и выпаиваем конденсатор С2 10 мкФ и транзистор VT2 КТ315б.
Отключаем штекерный разъем и припаиваем провода идущие к динамикам, старые выкидываем! Ставим на их место аудио провода сечением не менее 2,5 мм2, напрямую к плате, с обратной стороны разъема. От динамика НЧ “+” к №2 разъёма и “-” к №3. «Пищалку» (ВЧ) соответственно “+” к №5 и “-” к №2 (так надо – она в противофазе).
Если отключать некоторые элементы (которые Вам не нужны)
Можно осторожно поэкспериментировать: доклеить противомагниты нужного размера к 10ГД34 и уменьшить подстрочечным резистором коэффициент резистивного делителя на ВЧ, предварительно отметив исходное положение подстрочечным резистором, чтобы можно было вернуться к исходному состоянию фильтров. Всё это увеличит отдачу на СЧ-ВЧ и общий динамический диапазон. Противомагниты в одной паре приклеены немного разные – подбирал, выравнивая отдачу обоих динамиков на СЧ.
Теперь перейдем к внешней стороне АС:

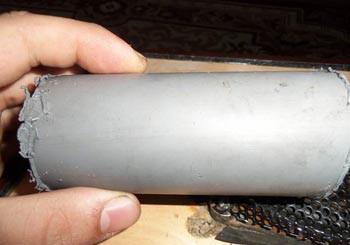

Если у Вас высох или перегнил ФИ (фазо-инвертер), покупаем подходящую по размерам трубу, режем ее на 2 куска длиной примерно 8-9,5см

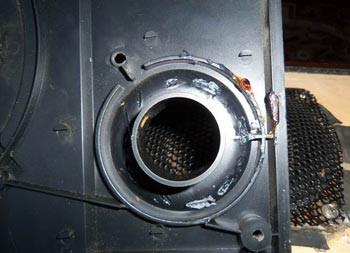

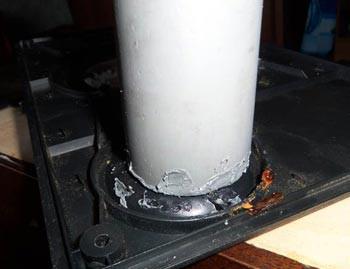

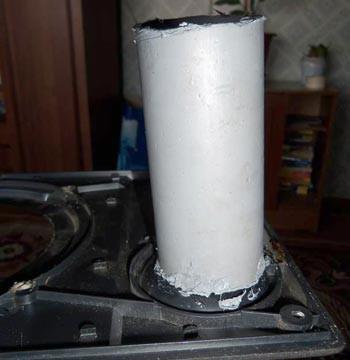

И приклеиваем (припаеваем) к месту, где должен стоять ФИ:

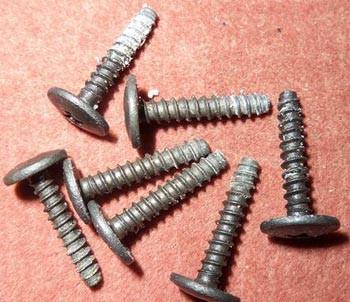

Покупаем черные саморезы, и ставим их заместо стандартных креплений:

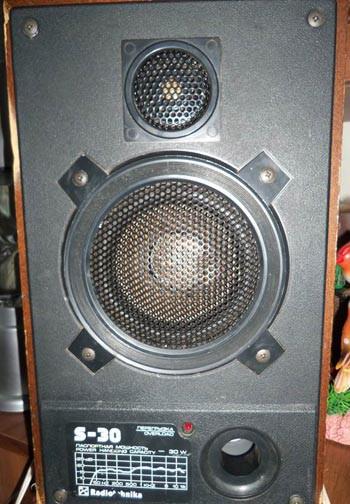

Результат:
Все собираем, и наслаждаемся звуком!
Автор работы: Кудяков Максим
