Ленточные пищалки по-воронежски в собственном соку

Сколько можно покупать готовые китайские пискуны и ждать от них хрустальных переливов?! Чуда не будет. И не надо сразу возмущаться, что денег на приобретение нормальных купольников с бериллиевым напылением как-то совсем нет. Не идите по проторенной дорожке в тупик. Мягко и ненавязчиво подсказываю: может это…того, сами, на коленках вечерком на кухне из магнитиков склеите? Ведь совсем не трудно, на мой не профессиональный взгляд. Будет недорого по себестоимости и доступности материалов, а качество звука заставит затем что-то изменить у себя в сознании, а также пересмотреть фонотеку и имеющуюся аудиоаппаратуру. Кто хочет изменить мир к лучшему, хотя бы незначительную его часть, прошу ознакомится с картинками ниже. Кто стоит выше этого, не задерживаю, вас ждут великие дела в другом месте.

В ярких красках опишу результат всех вложенных трудов и усилий.

ВЧ динамик, импедансом 4,5 Ом, чувствительностью более 90 дБ и диапазоном воспроизводимых частот от 3500 Гц и выше 20000 Гц (чем тоньше фольга, тем выше частоту она сможет воспроизвести). Рекомендуется использовать через разделительный фильтр второго порядка от 4,5 кГц в классической трехполосной акустической системе.

Преимущества ленточной пищалки:

1. вес подвижки на порядок ниже любой классической пищалки;
2. токовое управление ходом «диффузора»;
3. феноменальное электро- и акустическое демпфирование;
4. собственный резонанс подвижной системы вне полосы рабочего диапазона (как это обычно бывает у классических и изодинамических пищалок).

То есть всё очень круто, несмотря на явную простоту конструкции. Единственная ложка дёгтя – нужен качественный источник сигнала и такой же качественный усилитель. Иначе, вся гадость плохого музыкального сигнала будет хорошо слышна в динамиках. Что по убеждению большинства считается недостатком ни в чём не повинных динамиков, а не низкосортного звукового тракта.

Что потребуется для создания звуковоспроизводящего шедевра:

1. Магнитики неодимовые размером 5х5х30 мм (12 штук).
2. Полоски железа 120х20х4 мм и 45х95х5 мм.
3. Пара ферритовых колечек любых (мне попались 1500НН).
4. Конденсатор К73-14А или К73-15 (первый в пластмассовом корпусе, второй в алюминиевом, содержимое одинаковое).
5. Проводки медные.
6. Текстолитовые полоски в качестве контактных площадок.
7. Ножницы.
8. Паяльник.
9. Немного терпения.

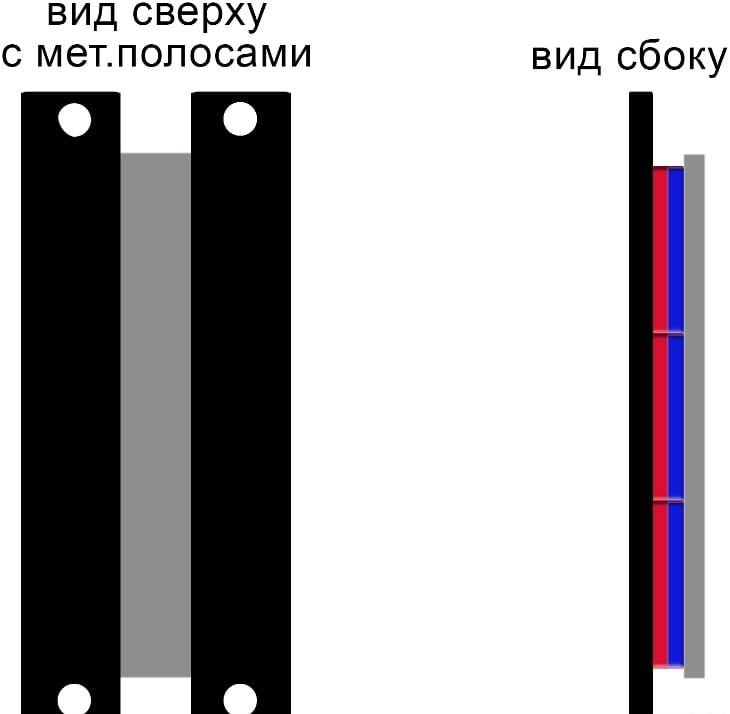

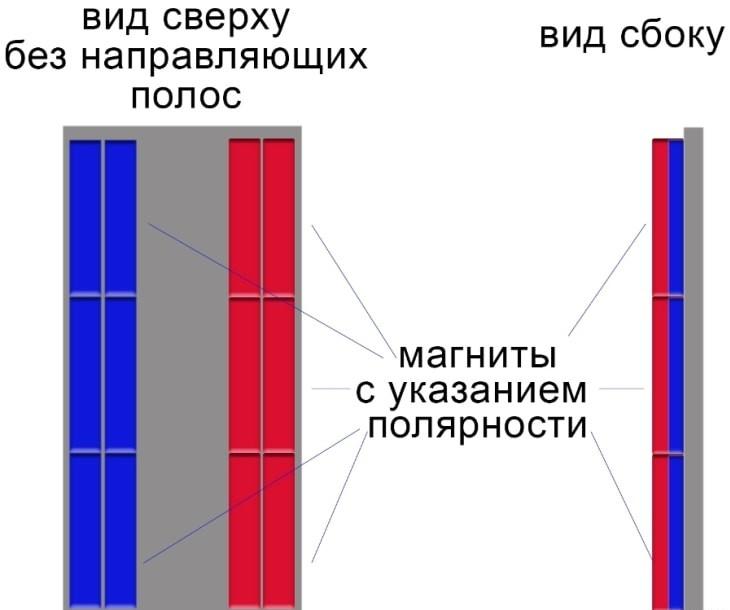

Расположение магнитиков на металлической пластине-основании 45х95х5 мм:

Так выглядит конструкция, после установки сверху двух металлических полосок 120х20х4 мм:

Высота и ширина магнитов показана условно, потому как вы можете поставить любой доступный размер. Чем больше размер магнитов, тем сильнее будет магнитное поле в зазоре и, выше будет чувствительность пищалки, но и выше конечная стоимость динамиков.

В районе монтажных отверстий размещаются текстолитовые контактные площадки, к которым с одной стороны ЛЕГКО и безо всякого флюса (тут мне никто не верит, а зря) припаивается алюминиевая фольга-мембрана, с другой стороны припаивается согласующий трансформатор.

Если принцип понятен, прошу ознакомится с ворклогом:

1. Основание.

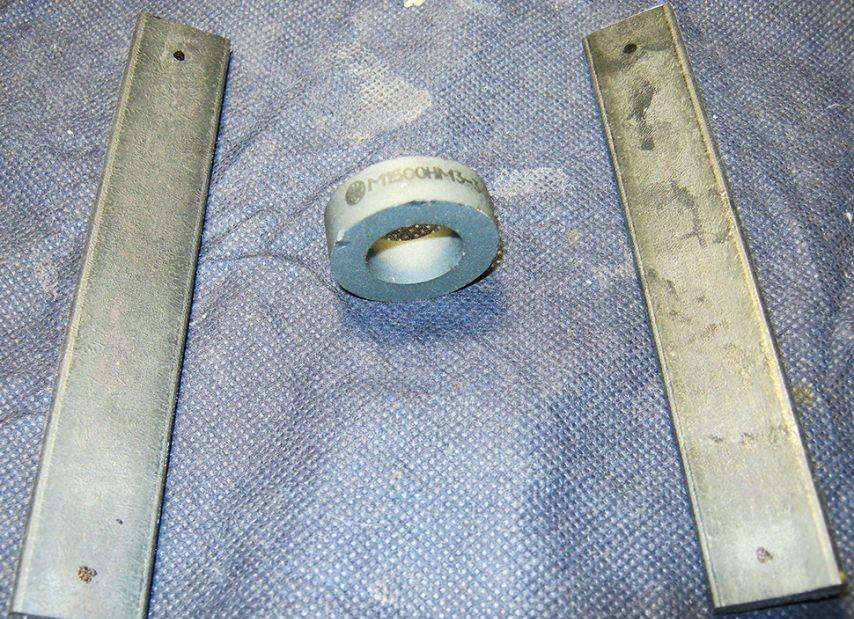

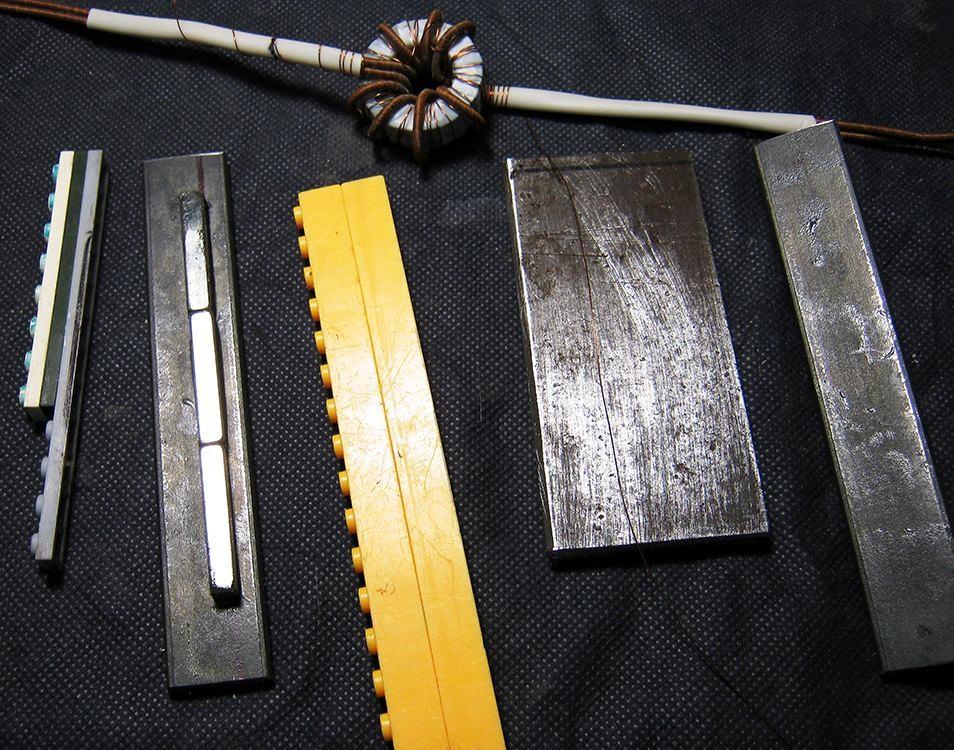

Начнем с нарезки двух металлических полосок 120х20х4 мм и подготовки ферритового кольца в качестве согласующего трансформатора. Словосочетание «согласующий трансформатор» не пугаемся! Это всего лишь 30 витков тонкого (0,2-0,5мм) и 2х4 витка в параллель толстого (2-3 мм) провода.

Внимание! Прежде чем наклеивать магнитики, необходимо «шлифануть» одну сторону полоски на наждачном круге, так как изначально полоска стали с полукруглыми краями.

А также просверлить отверстия для удобства монтажа, когда пищалка будет собрана. Это что бы не получилось, как у меня -сначала приклеил, а потом вспомнил.

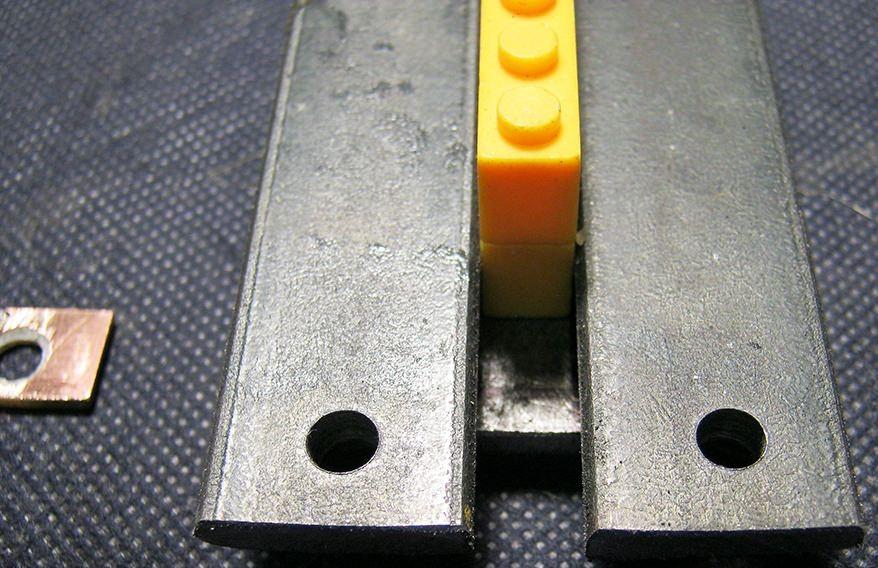

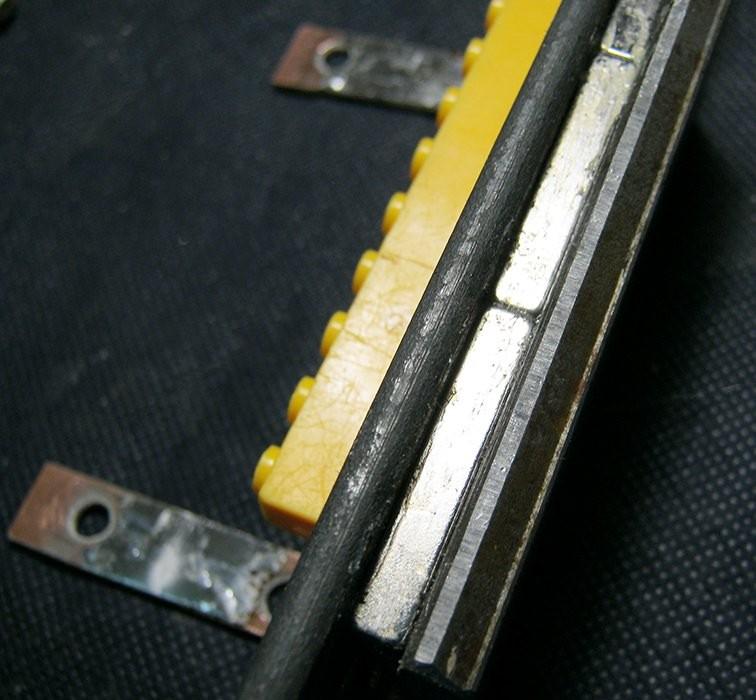

Что бы направляющие магнитного зазора (мет. полосы) имели нужную ширину и не разбегались во время склеивания я использую полоску от лего (хоть какая-то польза для взрослых):

2. Магниты.

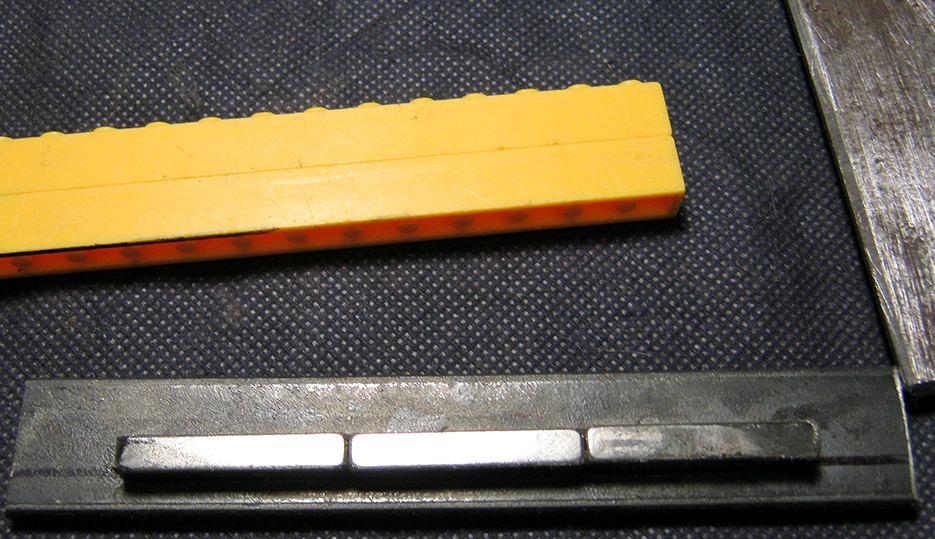

Магниты имеют жуткое свойство сильно отталкиваться друг от друга. Поэтому идём на хитрость: сначала клеим один ряд (три магнита вдоль). За счет сильного притяжения к металлической подошве-основанию их «разбегание» уже не такое сильное и вполне удерживается на момент засыхания обычной прищепкой или зажимом «крокодил».

Так же клеим один ряд на другой стороне пищалки. После чего приставляем сразу две полоски к концам нижних магнитов (с громким «КЛАЦ»!) и сдвигаем вверх. Особенно это легко делается, если смазать клеем места касания и последующей фиксации. Пока не засохло спокойно выравниваем.

А вот вторые ряды магнитов мы клеим уже после вышеупомянутой процедуры:

Добавляем немного клея в зазор (на фото магниты уже вставлены) и ориентируя правильным образом (магнит норовит выскочить из пальцев), с усилием вставляем его. В последний момент магнит неожиданно для нас сам заскочит внутрь (благодаря наличию железа сверху и снизу притяжение окажется сильнее силы отталкивания). Останется вставить таким же образом оставшиеся два магнитика и поправить деревянной палочкой весь ряд. Затем аналогичным образом собрать и склеить другую сторону пищалки.

3. Контактные площадки

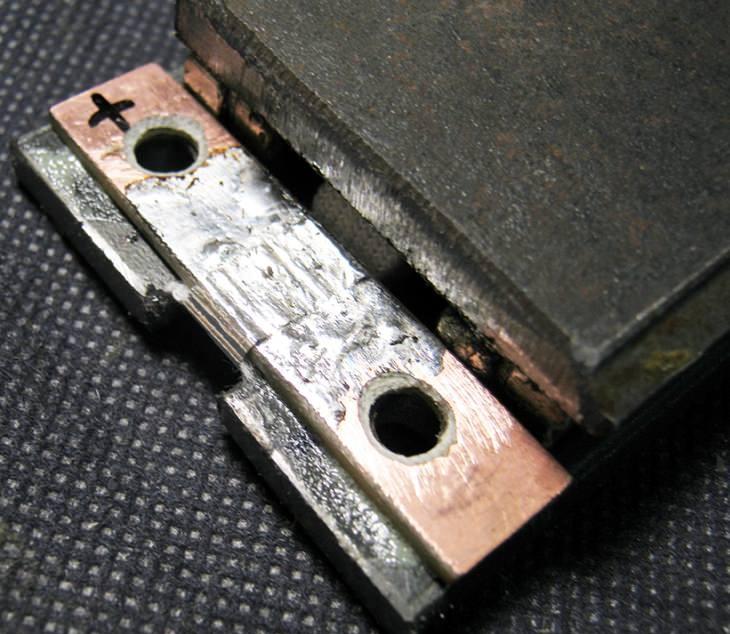

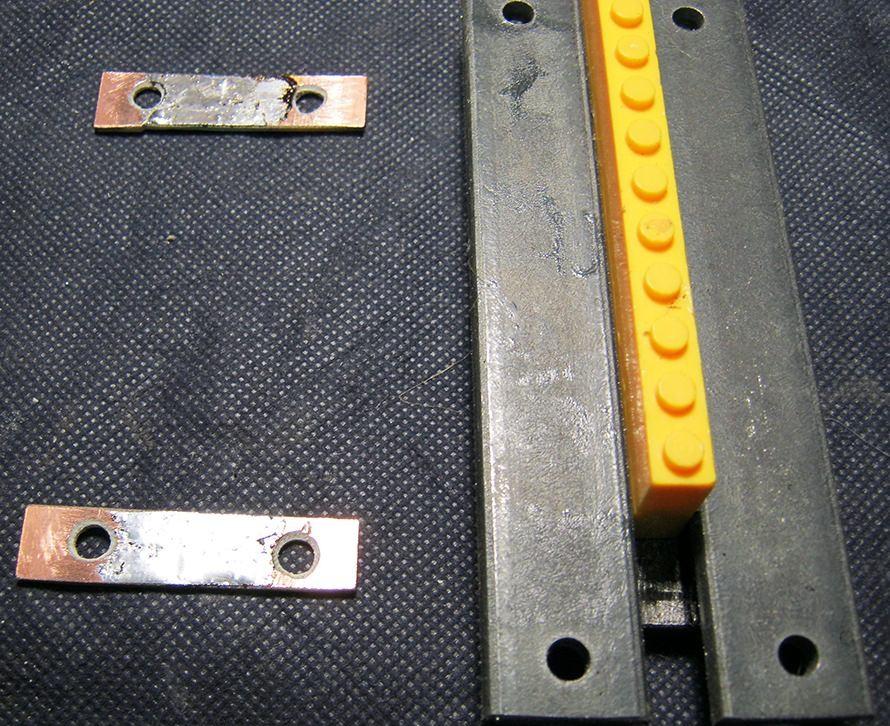

Заготавливаем полоски из двухстороннего текстолита, облуживаем их с обоих сторон и просверливаем отверстия:

Приклеиваем контактные площадки на соответствующие места и фиксируюем «крокодильчиками»:

4. Звукопоглотитель.

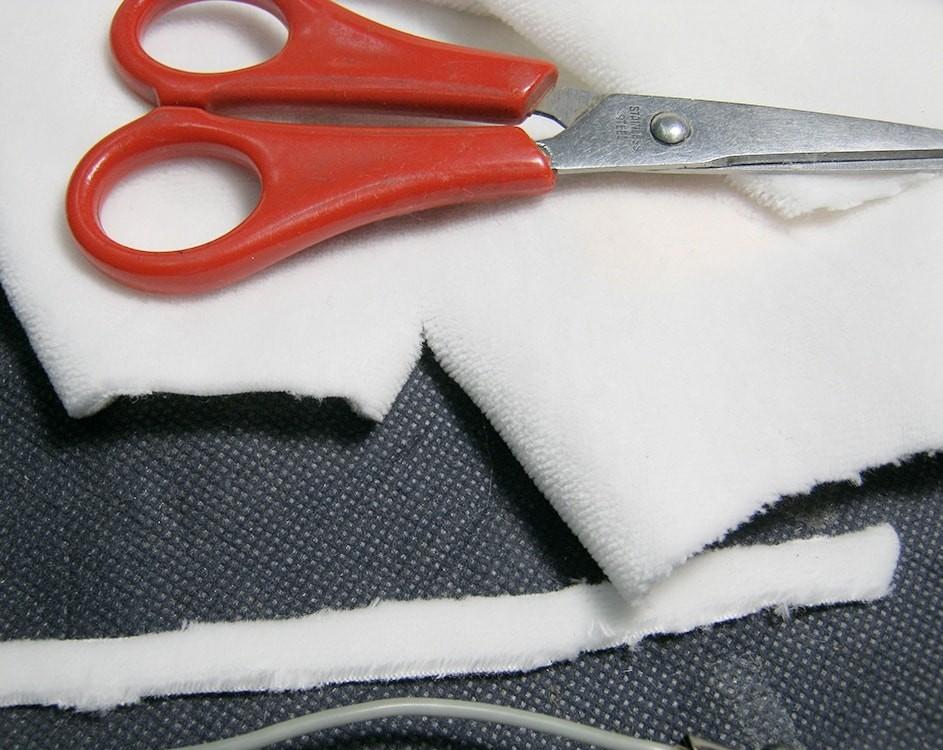

Пока контактные площадки сохнут, вырезаем из мягкого материала полоску, которая будет служить звукопоглотителем и выравнивателем ленты:

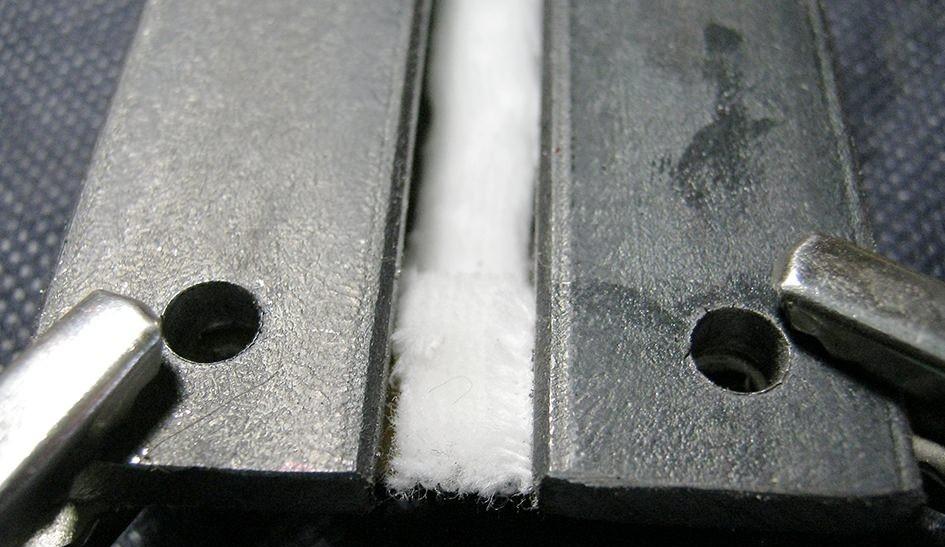

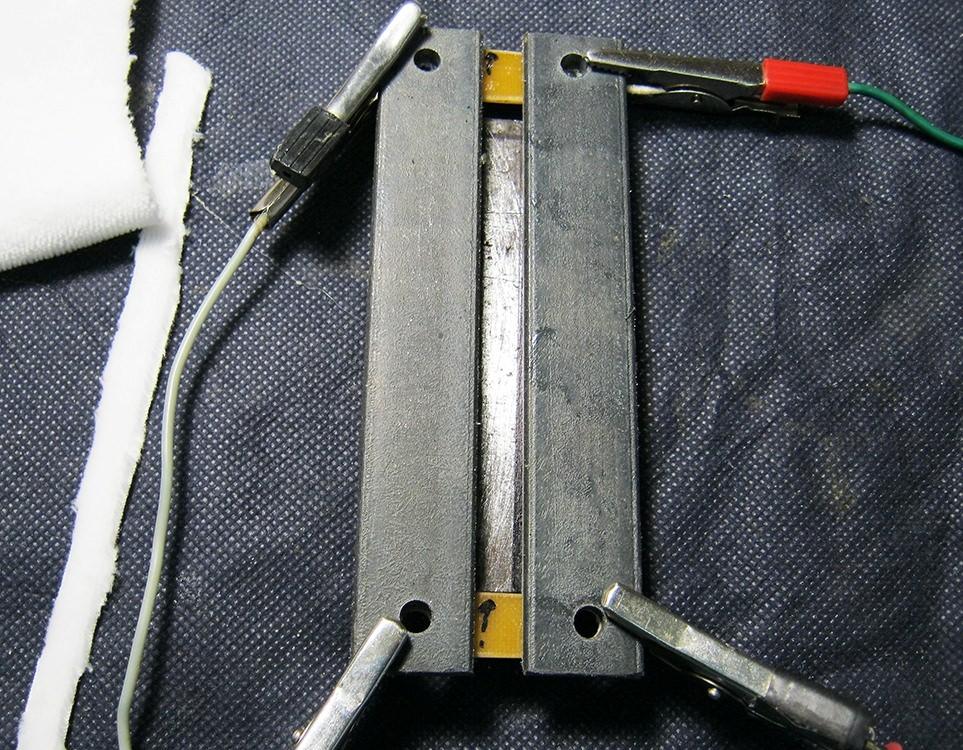

Подрезаем излишки ширины и фиксируем клеем в магнитном зазоре:

5. Лента.

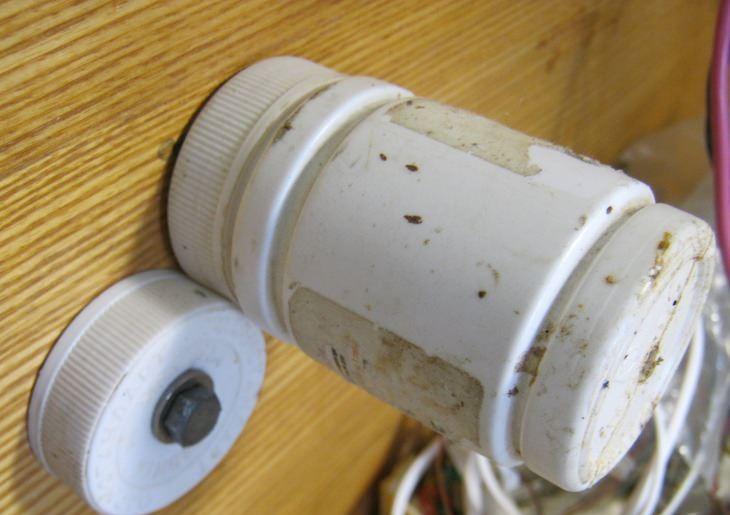

Для её создания разбираем конденсатор К73-14А (или К73-15):

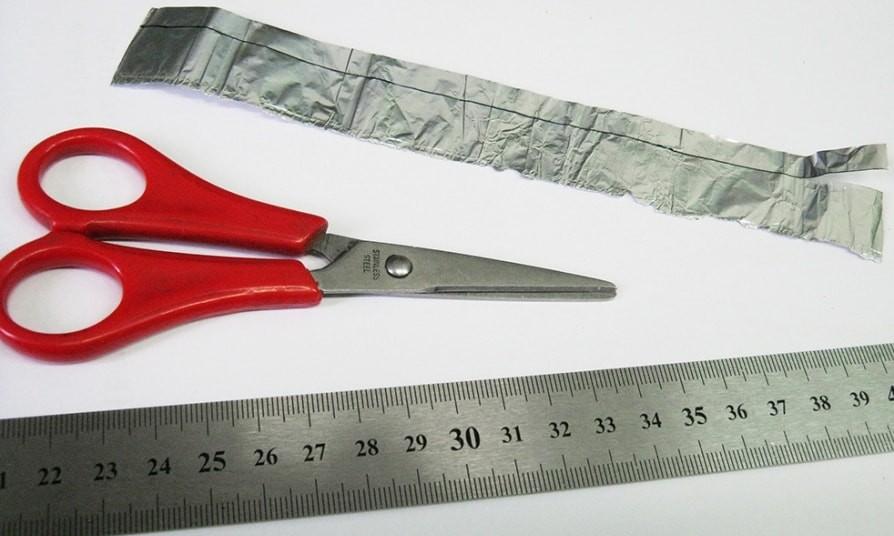

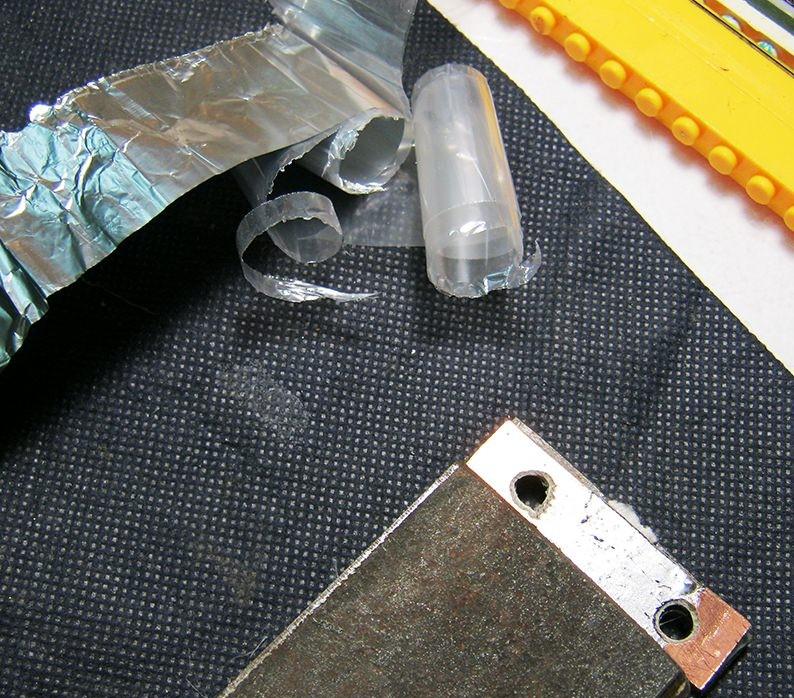

Аккуратно достаем полоску фольги и отрезаем от неё ленту шириной 6 мм:

Гофрируем на специальном «высокоточном нано-станке»:

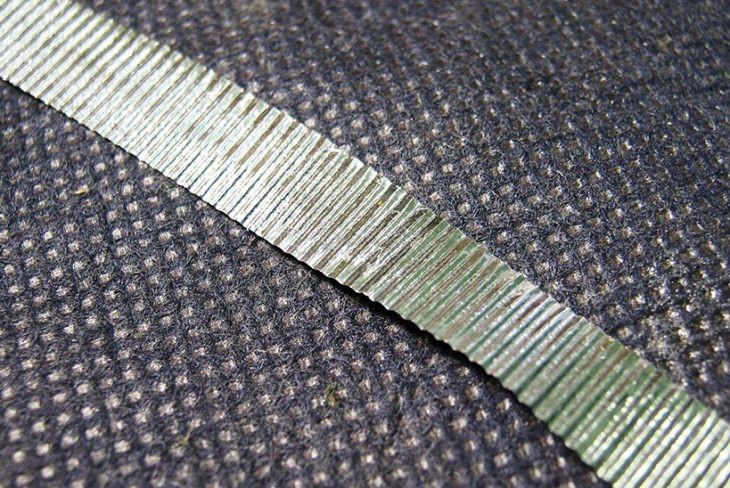

Фирма изготовитель – витаминки «Компливит». Рекомендую. После прокатывания получаем нано-продукт:

6. Паяем!

Тут нужна сноровка, закалка, тренировка. Ну, если уж у меня получилось, то уж у читателя тем более всё получится!

Не забываем определить полярность излучателя, например, с помощью обычной мизинчиковой батарейки. В последний раз я, жалея ленту, использовал стационарный БП с выставленным 0,5 В и 50 мА стабилизации. Чтобы лента сильно не выпрыгивала. Нам же главное определить где будет «+», когда лента двинется «на слушателя». А затем не забыть где у трансформатора начало обмоток.

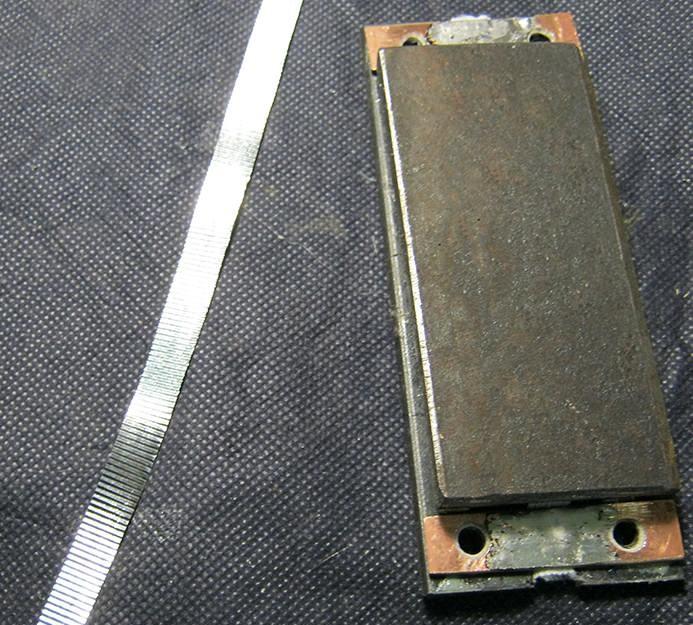

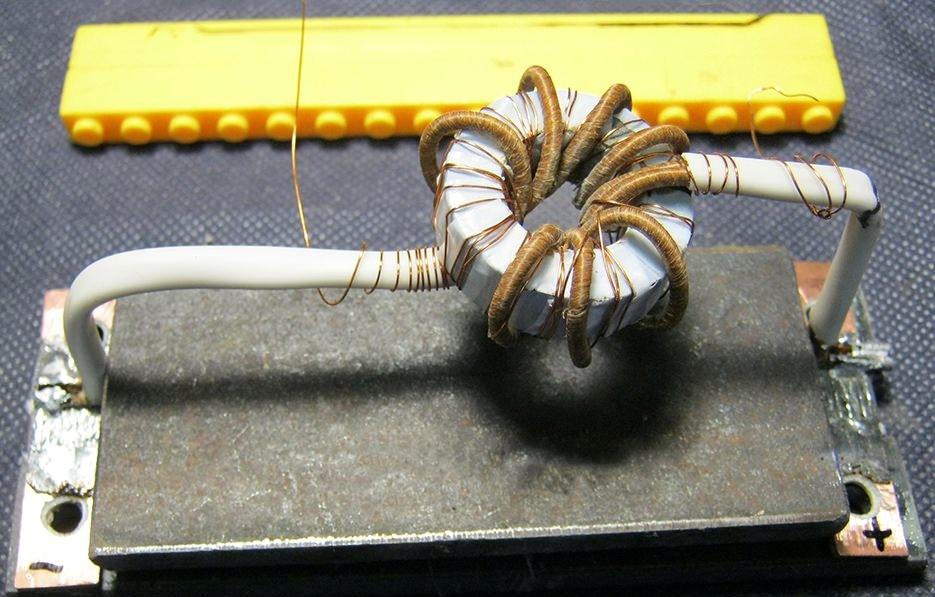

После всего проводим инсталляцию согласующего трансформатора при помощи все той же пайки:

7. Защита ленты от любопытных.

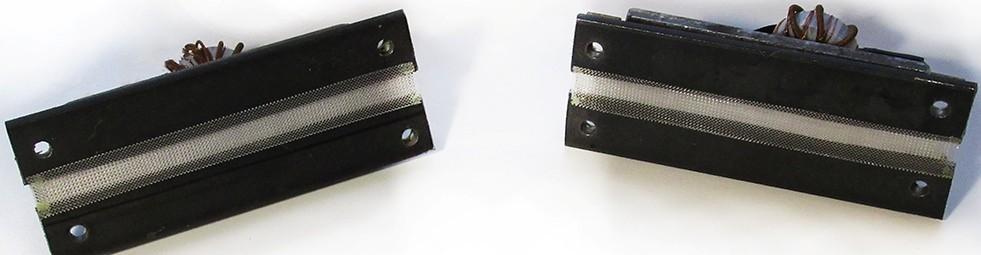

Вместо металлической сетки, которая держится сама, за счет рассеянного магнитного поля можно применить (приклеить) защитную пластиковую сетку. Хотя металлическая сетка более надежная защита (многократно проверена двумя детьми в семье).

Тут должны быть графики АЧХ, импульсной характеристики, THD+noise и, заявленная производителем максимальная кратковременно подводимая мощность в пару кВт. Если сильно настаиваете – могу нафотошопить.

Автор: Станислав Мошев (ky3ne4ik)
