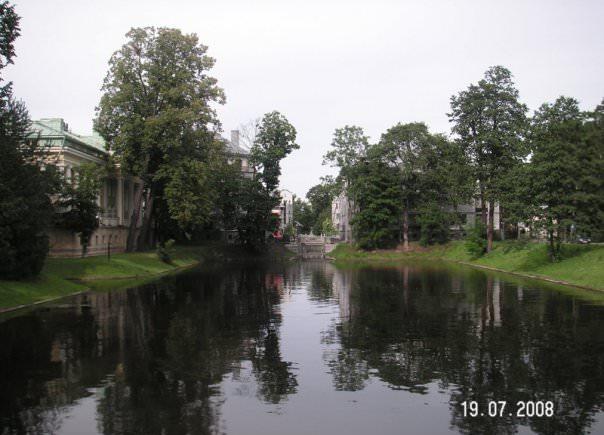

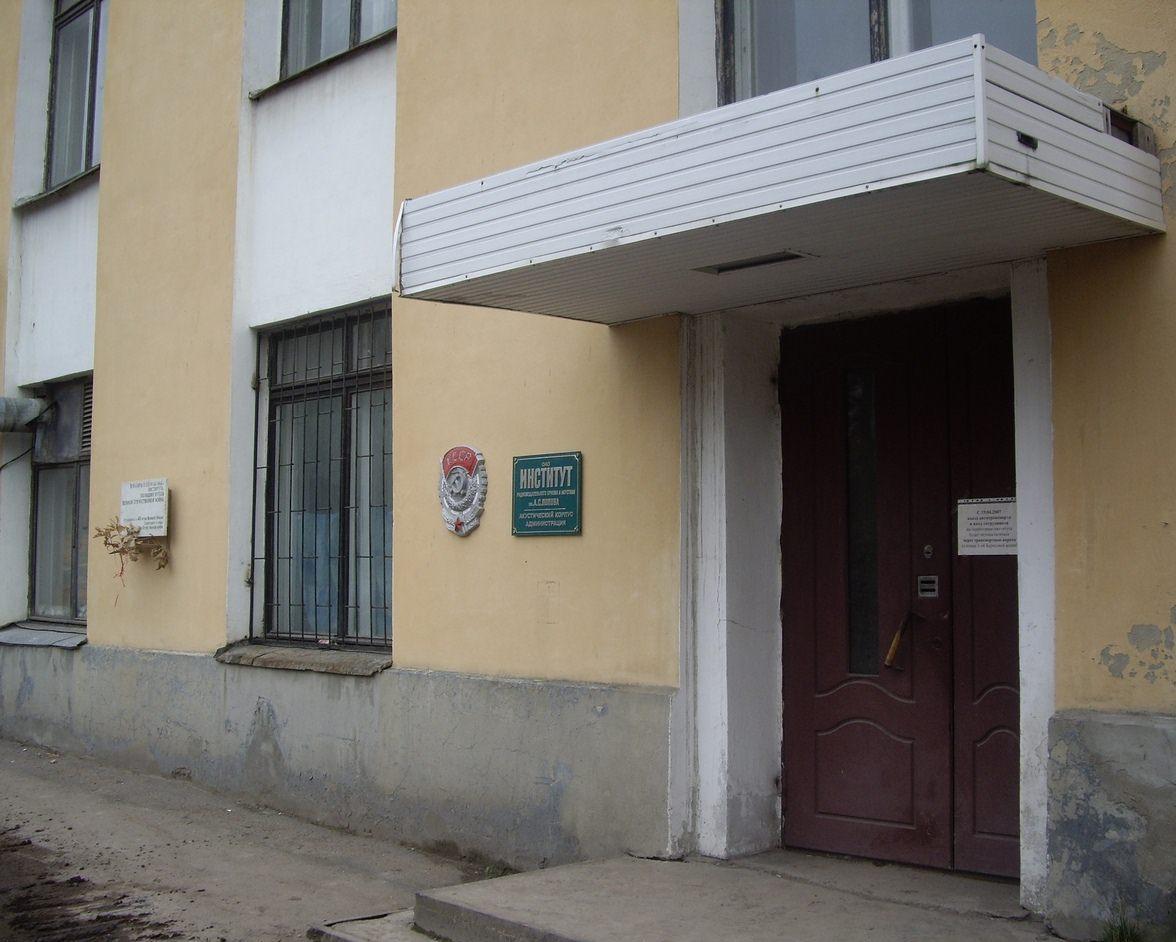

Если вы прогуливались по Каменному острову, что в Санкт-Петербурге, то наверняка обращали внимание на здание, во дворе которого стоит бюст А.С. Попова. В окружении правительственных резиденций и элитных коттеджей, «вдали от шума городского», рядом с дубом Петра I расположился Институт радиовещательного приема и акустики.

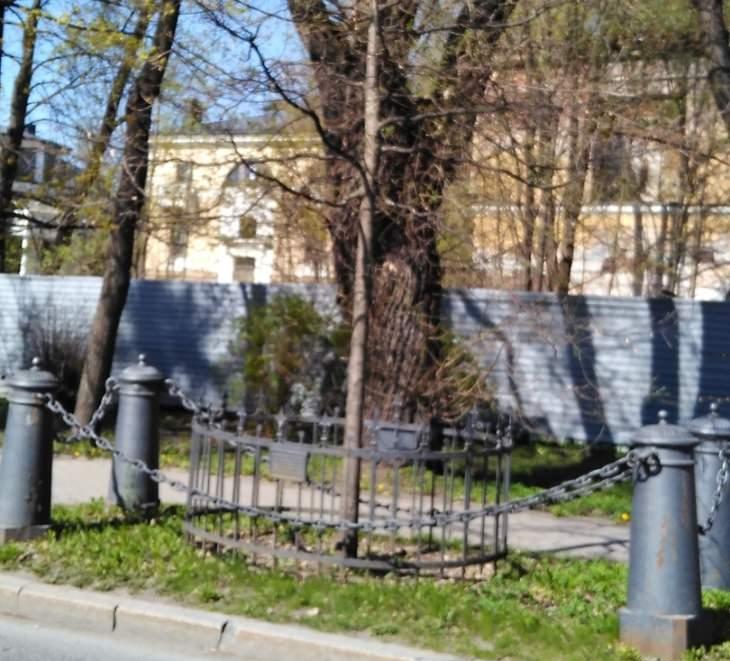

Дуб Петра I:
ВНИИРПА расшифровывается как – Всесоюзный научно-исследовательский институт радиовещательного приема и акустики. Еще он назывался НИИРПА и ОАО ИРПА. В начале 20 века в здании находилась гостиница. В советское время Институт радиовещательного приема и акустики.
Важные даты:
- 1923 – постановлением Правления Электромеханического треста заводов слабого тока от 11.11.1923 создана центральная радиолаборатория ЦРЛ. Через 13 лет приказом Народного комиссариата тяжелой промышленности от 03.09.1936, ЦРЛ переименована в Научно-исследовательский институт радиовещательного приема и акустики.
- 1953 – на НИИ РПА возложена ответственность за развитие техники в области радиовещательной приемной аппаратуры.
- 1959 – НИИ РПА присвоено имя А.С. Попова.
- 1962 – институт получил новое название: Всесоюзный научно-исследовательский институт радиовещательного приема и акустики (ВНИИРПА) с подтверждением статуса института как головного в отрасли, каковым он и оставался до начала перестроечных времен.
- 1973 – институт награжден Орденом Трудового Красного Знамени.

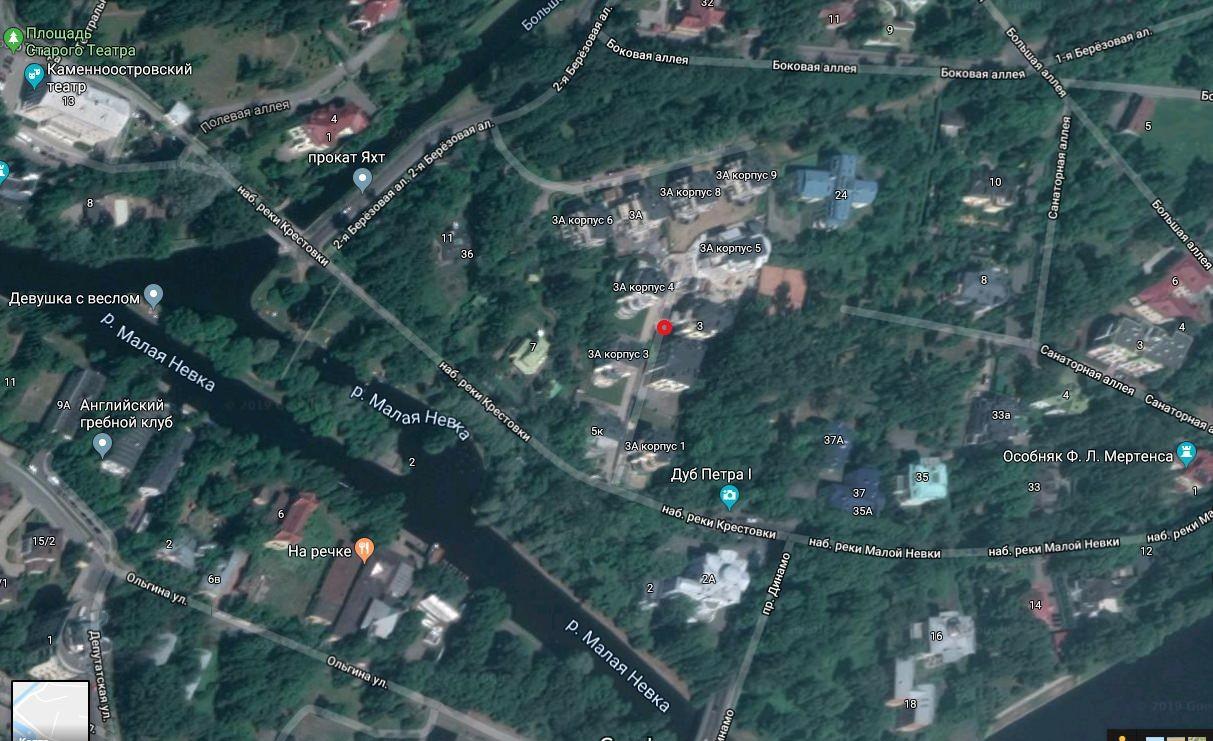

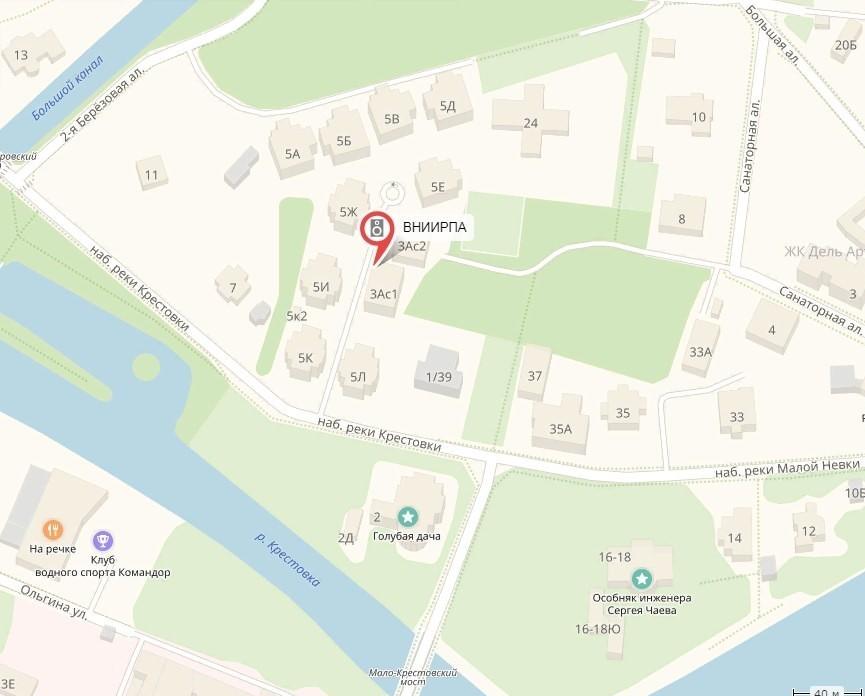

Адрес института: набережная реки Крестовки, 3, Санкт-Петербург, Россия. На данный момент на месте института построены коттеджи, а самого здания ВНИИРПА уже нет. На карте слева видно несколько зданий поl номерами 3Ас1, 3Ас2 и 5Л, на месте их стоял акустический корпус:

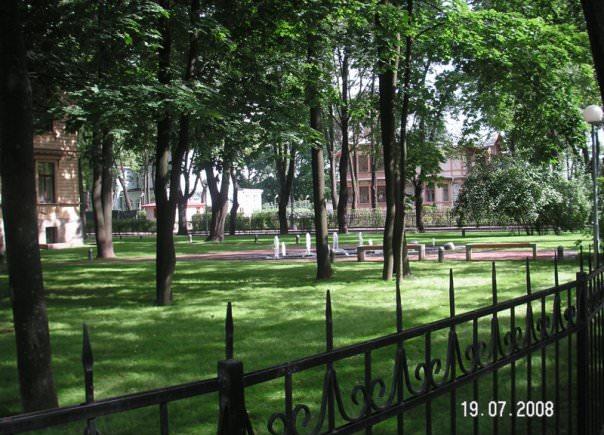

На этом месте когда-то был Институт радиовещательного приема и акустики:

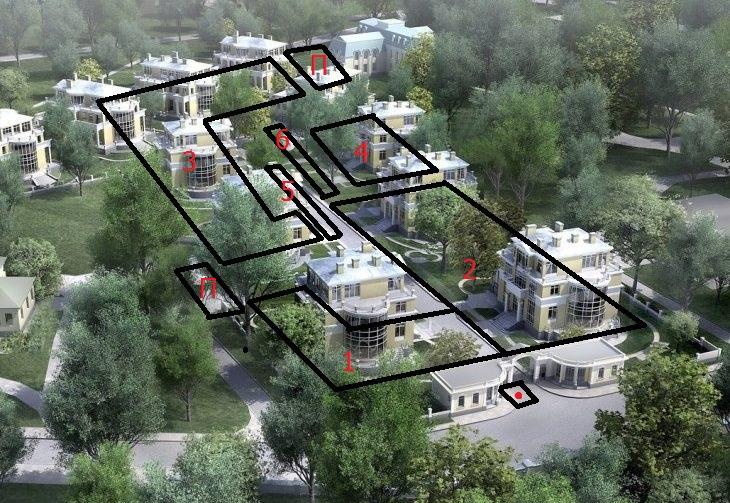

Схематическое и примерное расположение корпусов института:
- главный корпус;
- акустический корпус;
- первый этаж – столярка и цех, второй – конструктора;
- гараж;
- испытательный центр;
- гараж;
П – проходная. Красная точка – там стоял бюст А.С.Попова.
ВНИИРПА им. А.С. Попова состояло из нескольких корпусов, а в 1980 году там работало около 2500 человек. Главный корпус. Акустический корпус – есть на нескольких фото, фасад здания желтоватого цвета, он имел 4 этажа. Корпус, в который входили экспериментальный цех, хим. лаборатория, диффузорка и столярка. Был отдельный корпус для проведения испытаний (климатические камеры, надежность и пр.)
Значительные работы, выполненные в институте:
- 1930-е годы аппаратура для озвучивания Красной площади.
- 1951 – первая коллективная антенна на здании МГУ.
- 1955 – озвучивание стадиона «Лужники».
- 1957 – система для синхронного перевода речей на Международной конференции МЭК удостоена Гран-при на Всемирной выставке в Брюсселе.
- 1960 – первая стереофоническая передача в Ленинграде.
- 1967 – комплекс звукового оборудования для телецентра «Останкино».
- 1980 – оборудование для озвучивания объектов Олимпийских игр в Москве.
- 1990 – оборудование для озвучивания Мемориального комплекса на поклонной горе.
- 1994 – оборудование для озвучивания объектов Игр доброй воли.

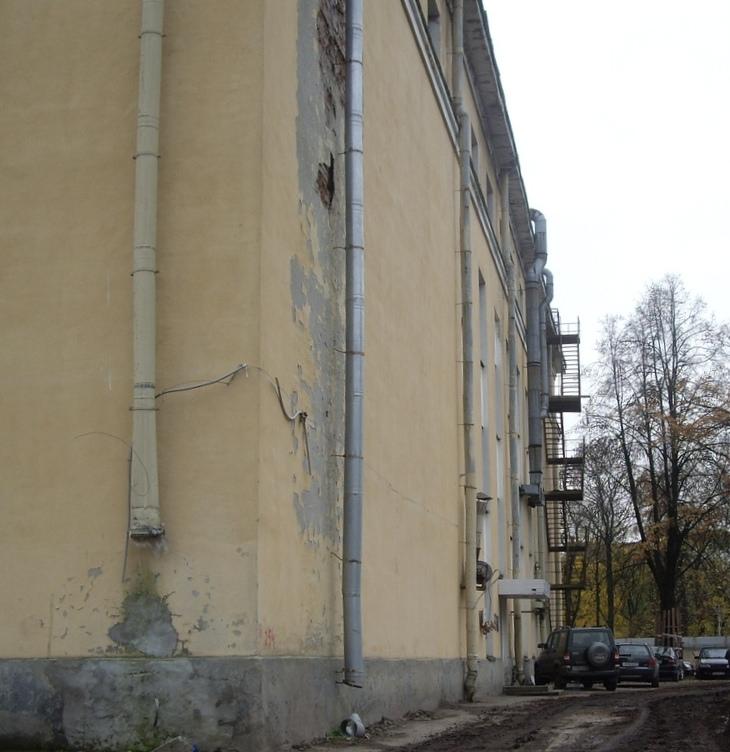

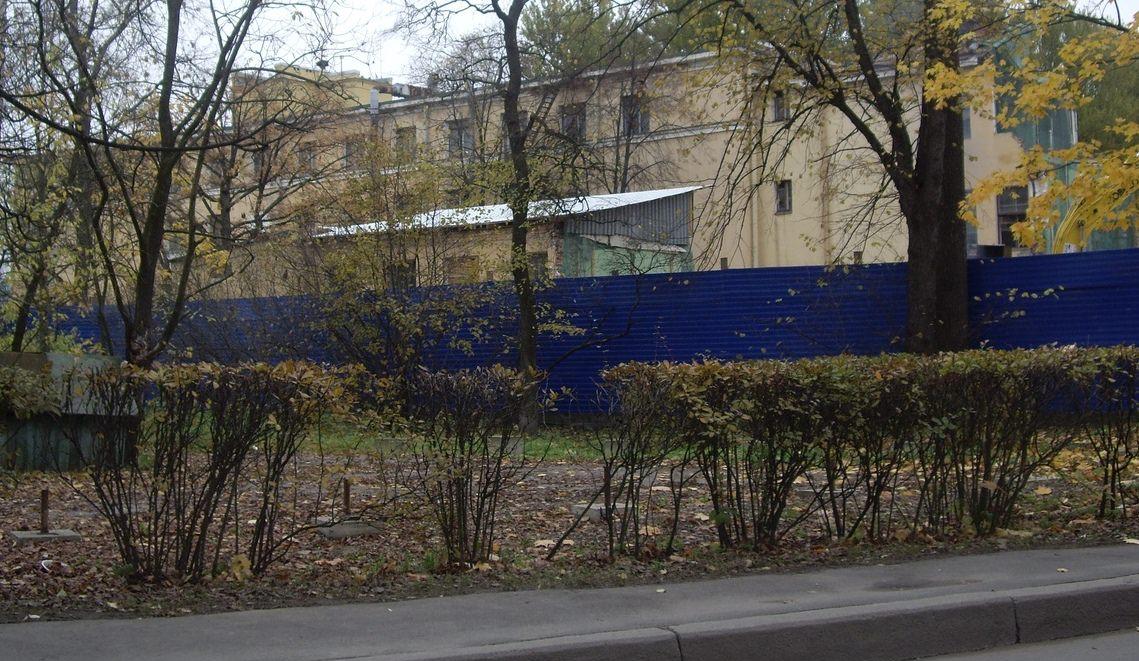

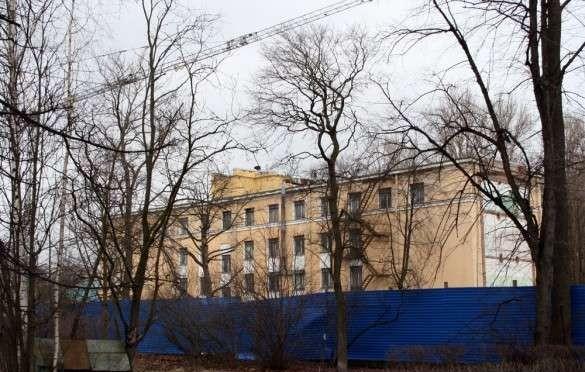

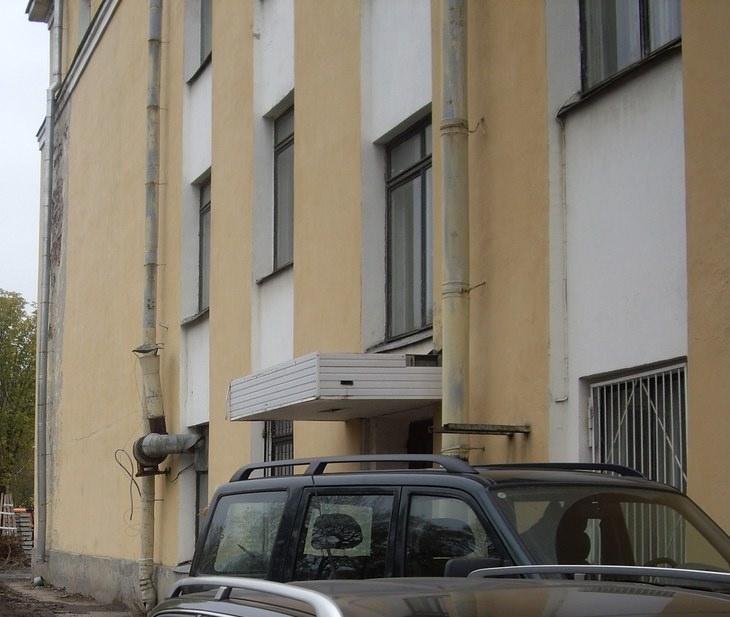

Акустический корпус, фото сделано перед разрушением:
На фотографиях виден угол без окон. Там находилась звукомерная заглушенная (безэховая) камера ЗЗК-4. С другой стороны была ЗЗК-3. Две камеры входили в акустический корпус.
Выше, на левой фотографии, на первом этаже два окна – там располагались электрики. Над ними (второй этаж) – комната с аппаратной ЗЗК-4 (в трудные годы сдавали под репетиционную точку группе “Tequilajazzz”). Третий этаж – лаборатория Алдошиной И.А., (у окна слева сидел Баринов А., до него там был Мазголин, работал с отраслью). Четвертый этаж, два первых окна – лаборатория микрофонов (одна из комнат), далее комнаты акустического отдела.
Акустический отдел состоял из нескольких лабораторий:
- микрофонов (Горбунова Е.К. Вахитов Ш.Я. и еще около 30 человек);
- перспективных исследований (Алдошина И.А., Бревдо В.Б., Войшвилло А.Г., Баринов А. и др., всего около 40 человек);
- профессиональной акустики – (Домбровсий Р.В., около 20 человек);
- бытовые мелочи (Мазголин, Веселов, Гак М.З., всего около 30 человек);
- лаборатория Адаменко;
- лаборатория сотовых динамиков, МП “Звук” был потом (Романова Т.П.);
- спец. акустика и динамики, начальником отдела был Ахматов Андрей Андреевич;
- лабораторию субъективной оценки качества звучания (Мельберг Я.А., около 15 человек).

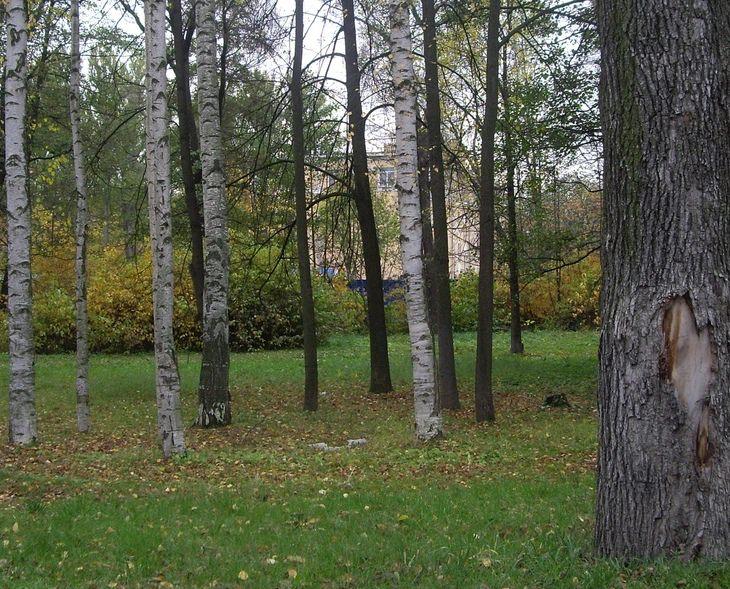

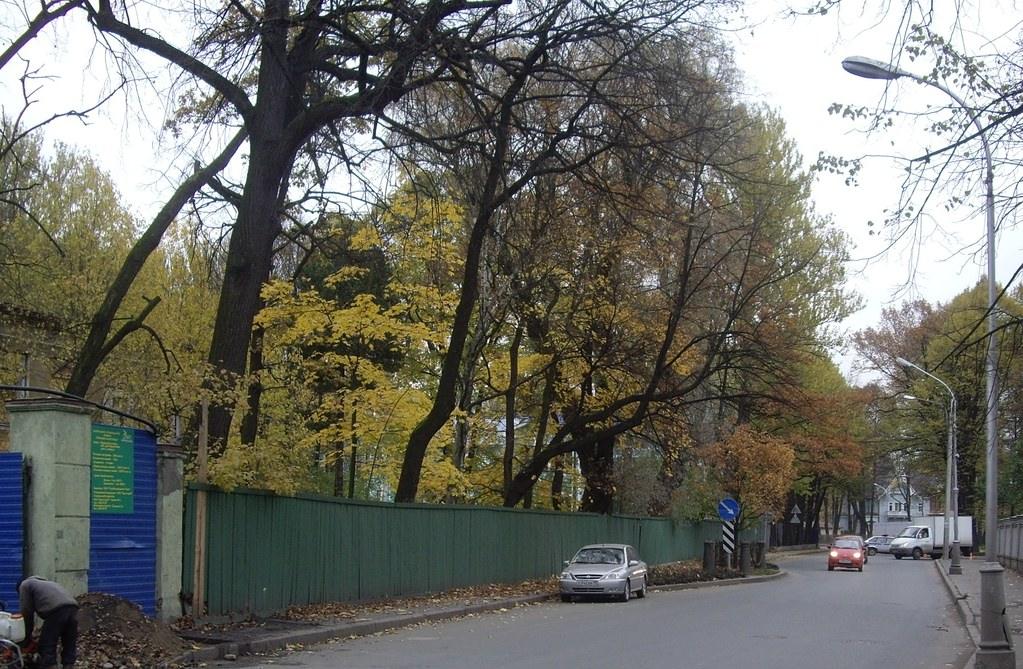

Парк около института:
В рамках одной статьи невозможно рассказать обо всех достижениях института, о людях, создававших отечественную бытовую радиоэлектронную и акустическую аппаратура (БРЭА) и уникальные измерительные комплексы. Ведь институту исполнилось 79 лет на момент 2002 года. Полное описание истории ИРПА им. А.С. Попова заняло бы более 200 печатных листов, а это уже целая книга (к сожалению, до сих пор не изданная). Поэтому далее остановимся только на описании звукомерных заглушенных камер (ЗЗК) сердца электроакустического измерительного комплекса ИРПА.
Первая ЗЗК была оборудована в институте в 1974 году. Развитие отрасли БРЭА потребовало новых подходов к измерениям электроакустических характеристик. Была проведена огромная работа по поиску новых звукопоглощающих материалов, и в 1952 году построена ЗЗК в ИРПА и на Муромском радиозаводе, где впервые применялись звукопоглощающие клинья из теплоизоляционного материала миноры. В дальнейшем, с целью снижения затрат при строительстве ЗЗК на заводах и предприятиях отрасли, были разработаны звукопоглощающие клинья из штапельного стекловолокна и налажен их выпуск на Ивотском стекольном заводе ПО «Брянскстекло».
В 1964 и 1965 годах вводятся в действие две большие ЗЗК (ЗЗК-3 и ЗЗК-4) ИРПА.

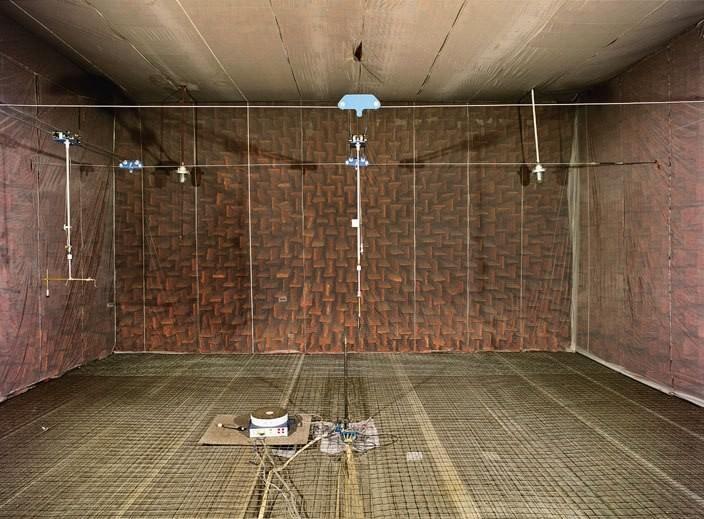

ЗЗК-4 имеет вид параллелепипеда (10х10х13 м) с толщиной стен в два кирпича, помещенного внутри основного здания на отдельном фундаменте, который представляет собой бетонную плиту толщиной 2 м, лежащую на сваях длинной около 15 м. Промежуток между стенами камеры и основным зданием шириной 0,7 м используется для выравнивания температуры. Внутренняя поверхность камеры покрыта звукопоглощающими клиньями из штапельного стекловолокна длиной 1 м. Промежуток за клиньями (0,15 м) покрыт матами, также изготовленными из стекловолокна. В геометрическом центре ЗЗК (на высоте 5 м) натянута металлическая сетка для перемещения по камере и установки испытуемой аппаратуры. Специально рассчитанное для размещения образцов место, позволяет проводить измерения на расстоянии до 6 метров, обеспечивая измерения профессиональных концертно-театральных акустических систем. Для проведения измерений звукового тракта приемников и телевизоров камера экранирована. В ЗЗК-4 замолкают мобильные телефоны.
Уровень собственных шумов не более 14 дБ. Неравномерность звукового поля 1 дБ. Измерительный комплекс позволяет исследовать излучатели и приемники звука по всем параметрам в диапазоне 20–40000 Гц, проверять электроакустические характеристики звуковоспроизводящих устройств на соответствие требованиям ГОСТ, МЭК, ИСО.
Вторая ЗЗК (ЗЗК-3) отличается от ЗЗК-4 размерами (10х9х10 м) и отсутствием экранирования, но обладает повышенной звукоизоляцией. ЗЗК-3 и ЗЗК-4 внесены в реестр уникальной стендовой и испытательной базы России.
Измерительный комплекс ИРПА им. А.С. Попова аттестован Госстандартом России и является единственным в нашей стране сооружением, располагающим столь исключительными возможностями.
Акустическая система к выставки для цифрового звука:

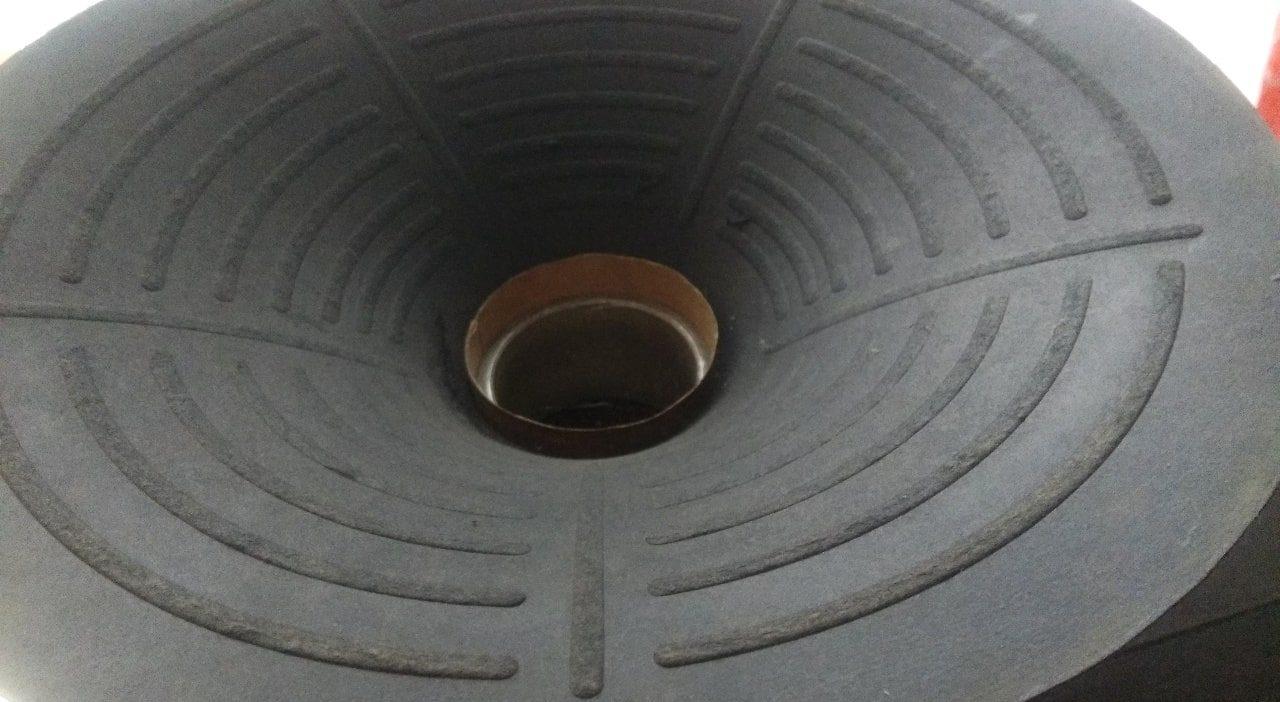

Диффузор от НЧ динамика, который выше на фото:
Хотелось бы отметить, что с появлением цифровых методов измерений характеристик акустических систем и громкоговорителей у определенной части специалистов и любителей создалось впечатление, что теперь можно вполне обойтись без звукомерных звукозаглушенных камер и при этом получить достоверные результаты. Это неверно. Несмотря на то, что цифровые методы измерений обладают рядом преимуществ, область их применения ограничена, причем небольшие ограничения относятся к области низких и высоких частот. Оптимальным подходом является использование и компьютерных измерительных станций, и ЗЗК, что и должно было произойти в ИРПА им. А.С. Попова в ближайшем будущем.
В институте, в отделе электроакустики, который возглавлял Соколов С.Я. работали в области теории и техники микрофонов. Он фактически является основателем отечественной школы электроакустики, технической гидроакустики и ультразвука. В начале тридцатых годов там были разработаны первые отечественные конденсаторные (КМ-2 и КМ-3) и ленточные (МЛ-1, МЛ-2, МЛ-6) микрофоны, в середине тридцатых – несколько моделей ненаправленных динамических катушечных микрофонов. В этот же период создаются основы теории и расчета различных типов электроакустической аппаратуры. В этой работе принимают деятельное участие такие выдающиеся ученые-акустики (в то время – сотрудники ЦРЛ), как А.А. Харкевич, Л.Я. Гутин, Л.Л. Мясников, а также ещё молодые разработчики: В.К. Иофе, Р.П. Волков, М.А. Сапожков и др. На базе лаборатории микрофонов и головных телефонов ВНИИРПА им. А.С. Попова возникло предприятие ООО «Микрофон СПб», поэтому его история неразрывно связана с этим известным в своей области научно-исследовательским институтом.

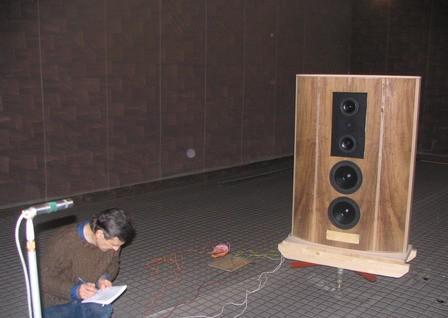

За измерениями Бокарёв А.Б. в ЗЗК:

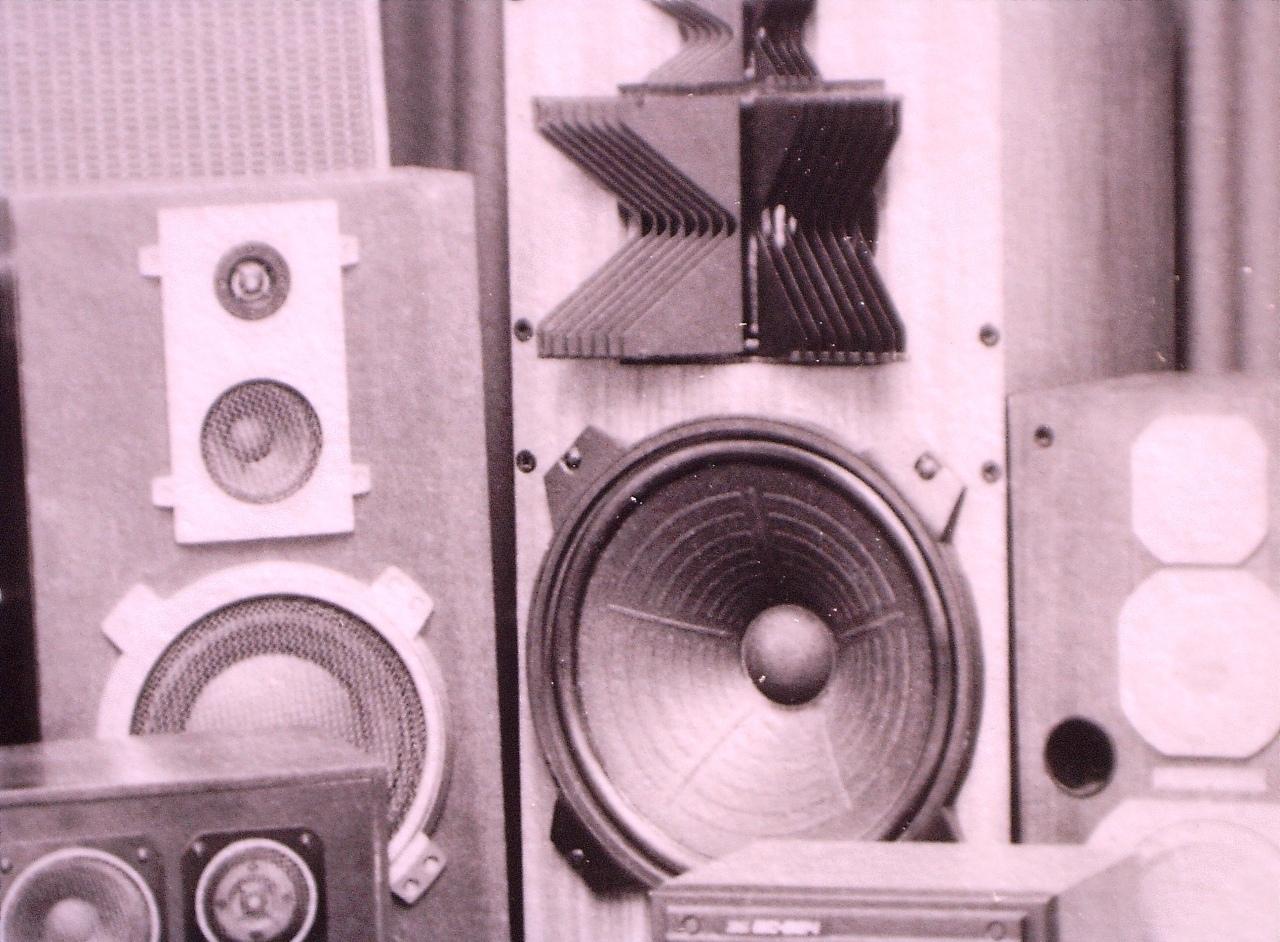

Известные АС, разработанные ВНИИРПА:

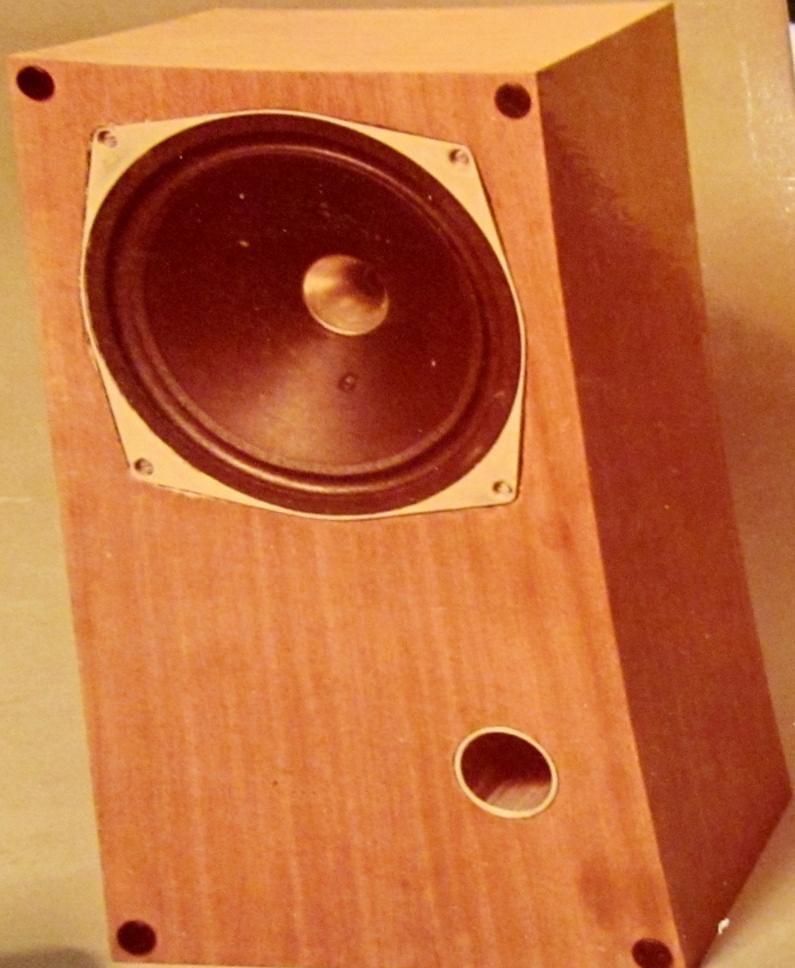

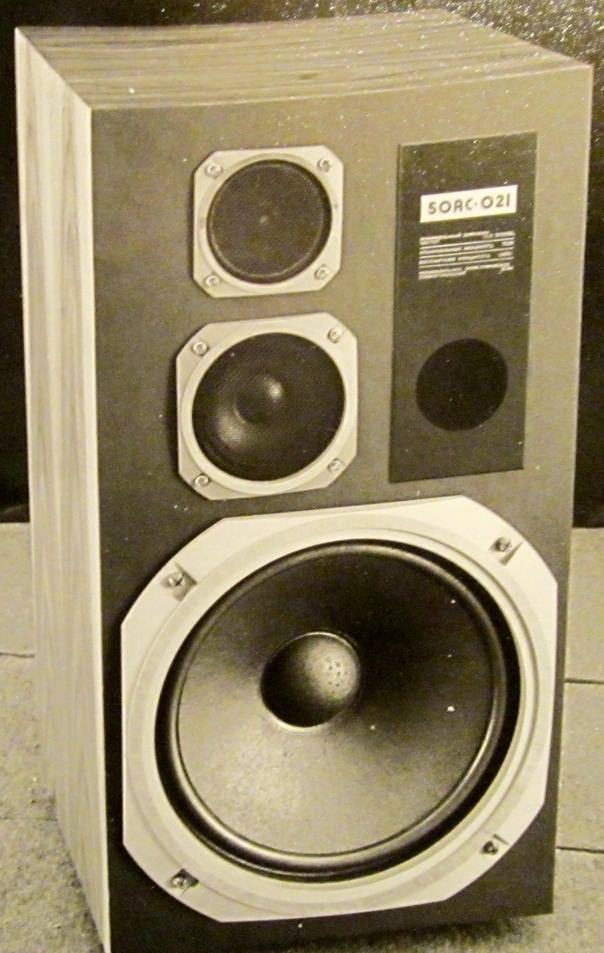

Слева – 50 АС-021, изготовленная в ВНИИРПА и переданная сначала на “ПО Вега”, а затем на “Красный Луч”, и с этой акустики вышел Корвет 75 АС-001. Справа – коаксиальная акустика “Протей”, изготовленная в ВНИИРПА и передана на Красный Луч, из неё сделали Кливер 75 АС-101.

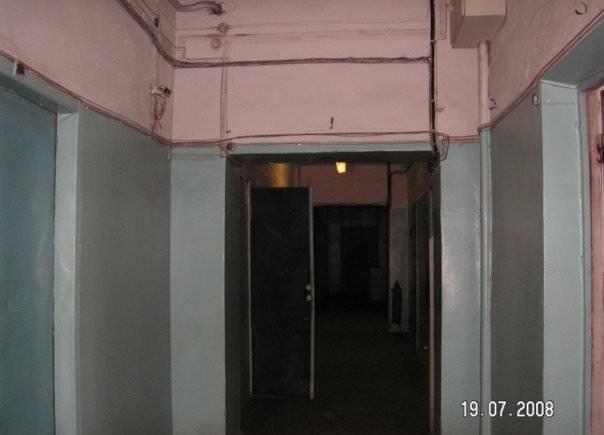

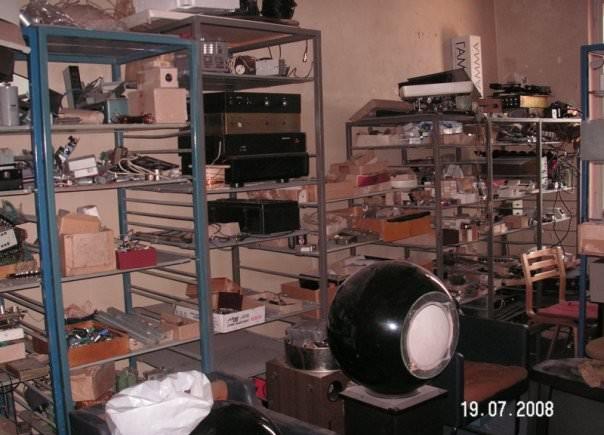

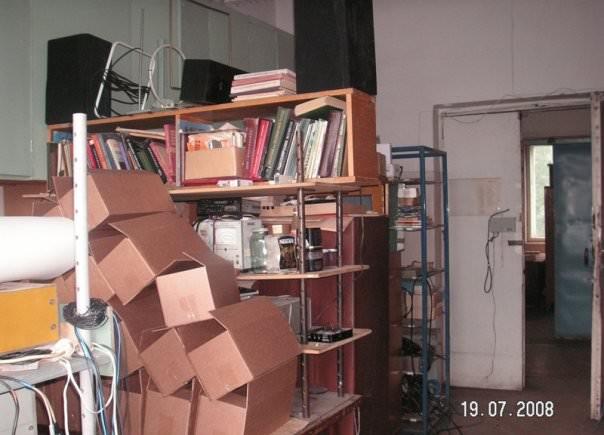

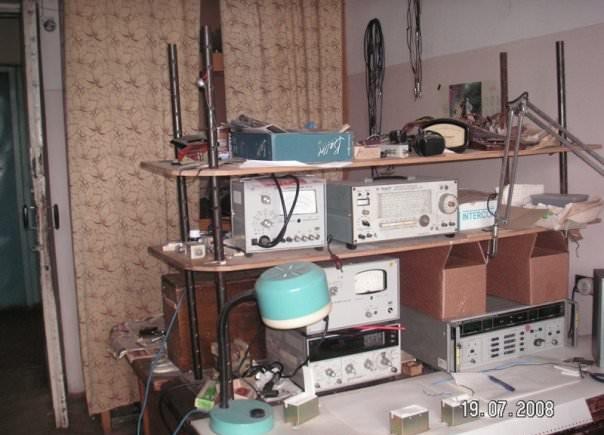

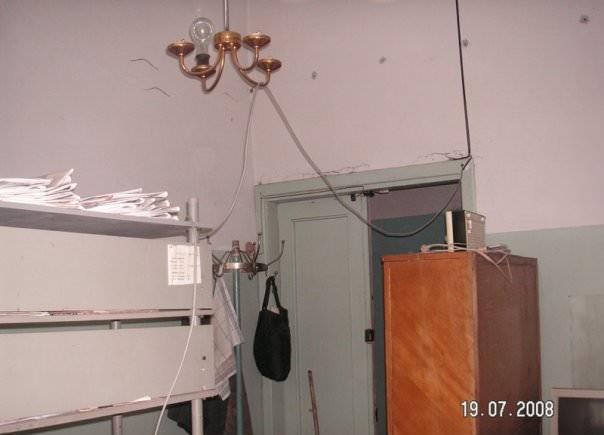

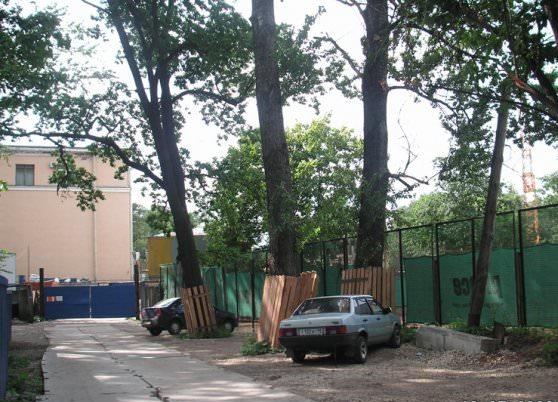

У всего есть свое начало и конец. И институт не исключение. Фото того, как его закрывали:

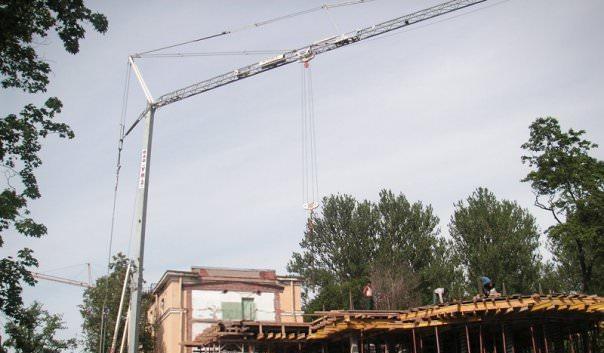

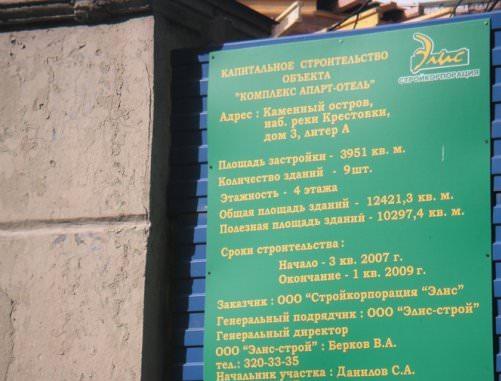

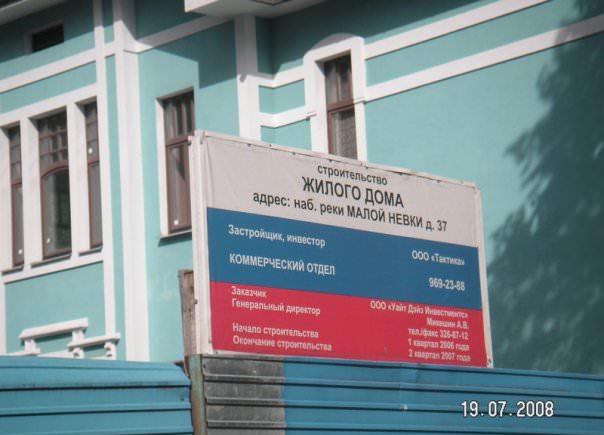

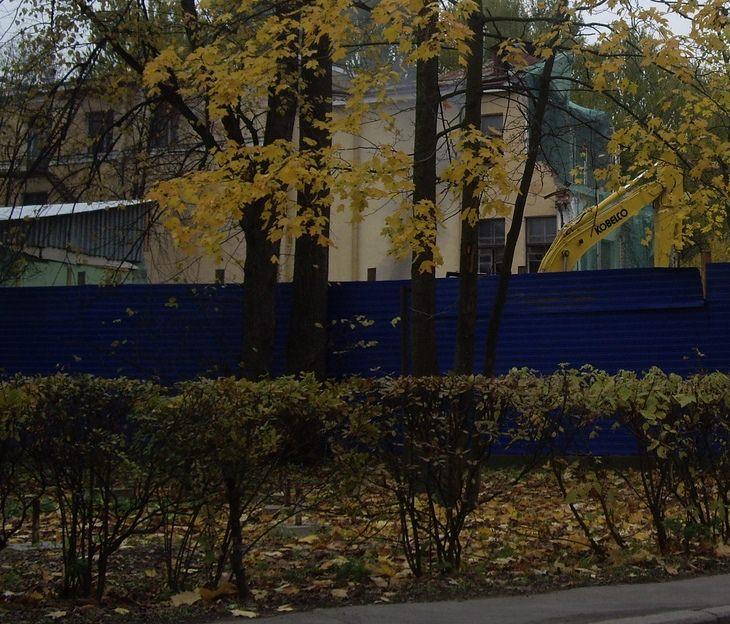

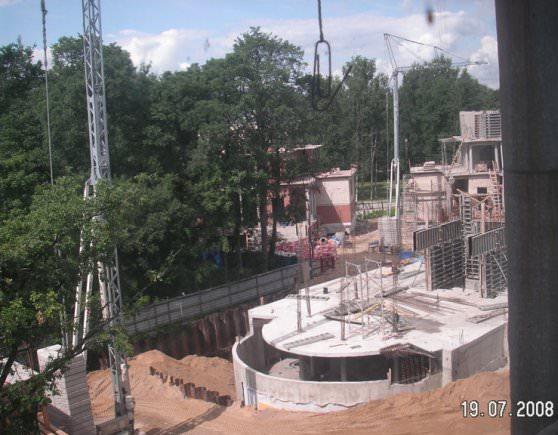

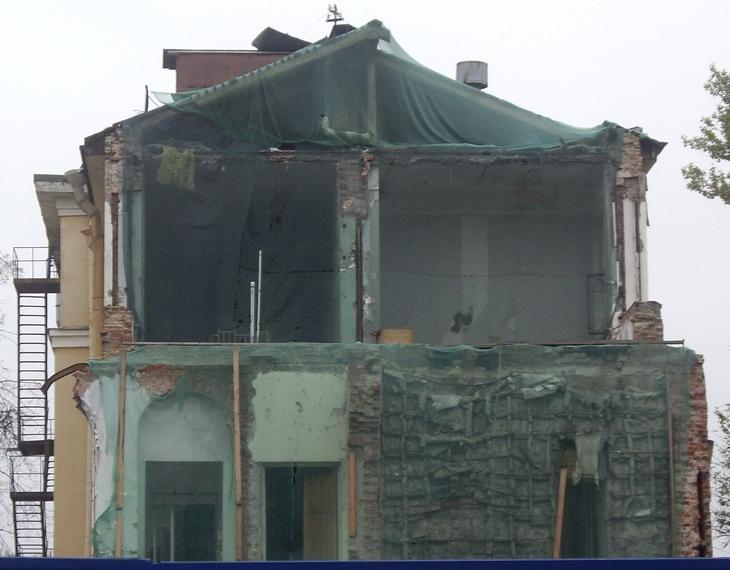

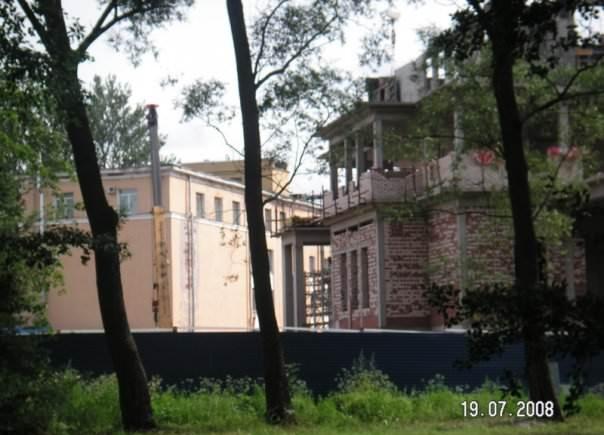

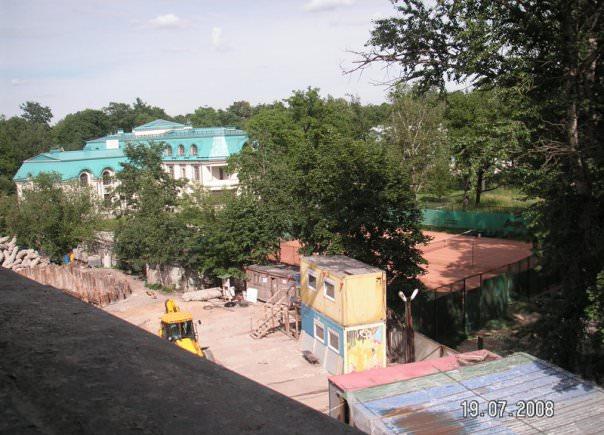

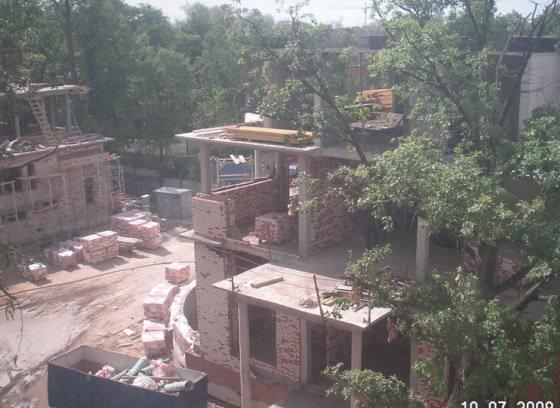

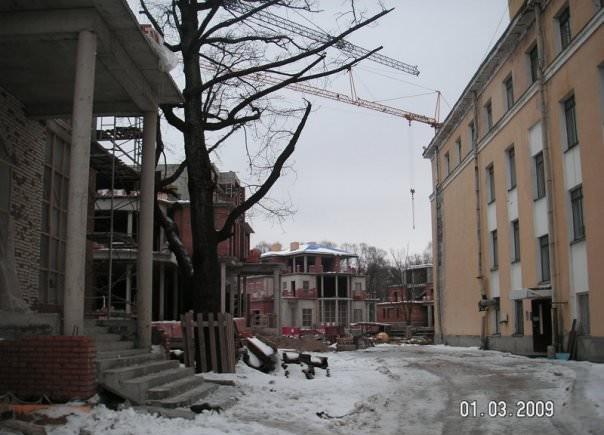

Фото того, как разрушали и строили новые постройки:
Но как ни странно, кое-что уцелело, конечно, не считая самих изделий, которые родились в институте – это бюст Александра Степановича Попова, он стоял перед главным корпусом ВНИИРПА, теперь находится в Санкт-Петербургском государственном электротехническом университете «ЛЭТИ»:
В подготовке статьи хочу поблагодарить:
- Баринова Александра (работал в институте, 1980-2005 по последней должности главного метролога, +2 года после арендовал комнату на территории института). Он поделился многими фотографиями и информацией по ВНИИРПА. Отдельная часть статьи написана по статье из журнала “Аудиомагазин” за 2002 год о ЗЗК, материал для которой подготовил Александр.
- Игоря Иванова за отдельные фото.
- Александра Бокарёва за некоторые фото и воспоминания.
