Магнитофон Вильма-204-стерео: технические характеристики и обзор

Изготовитель: Литовский ПСЗ “Вильма”, с 1984 года.

Назначение: для записи звуковой информации на ленты в кассетах МК-60 и последующего воспроизведения фонограмм через внешнее усилительно-коммутационное устройство с акустической системой. Этот аппарат является классическим представителем советской и литовской аудиоэлектроники, предлагая пользователю надежное качество записи и воспроизведения. Для тех, кто ищет альтернативные варианты магнитофонов того периода, рекомендуем ознакомиться с магнитофоном Одиссей-001-стерео, который также славился своей надежностью.

Технические характеристики

Диапазон частот на ЛВ с лентой FеCrО2: 40 – 12500 Гц

Чувствительность микрофонного входа: 0,2 мВ

Входное сопротивление микрофонного канала: 0,6 кОм

Коэффициент детонации: ±0,18%

Коэффициент гармоник на выходе телефонного усилителя: 5%

Отнocительный уровень помех с системой шумопонижения: -54 дБ

Максимальная мощность телефонного выхода: 6 мВт

Ширина магнитной ленты: 3,81 мм

Скорость движения ленты: 4,76 см/с

Длительность непрерывной записи и воспроизведения на одной дорожке: 30 мин

Длительность перемотки: 110 с

Габаритные размеры (ЩхВхГ): 480х170х320 мм

Масса 12 кг

Описание конструкции и эксплуатации

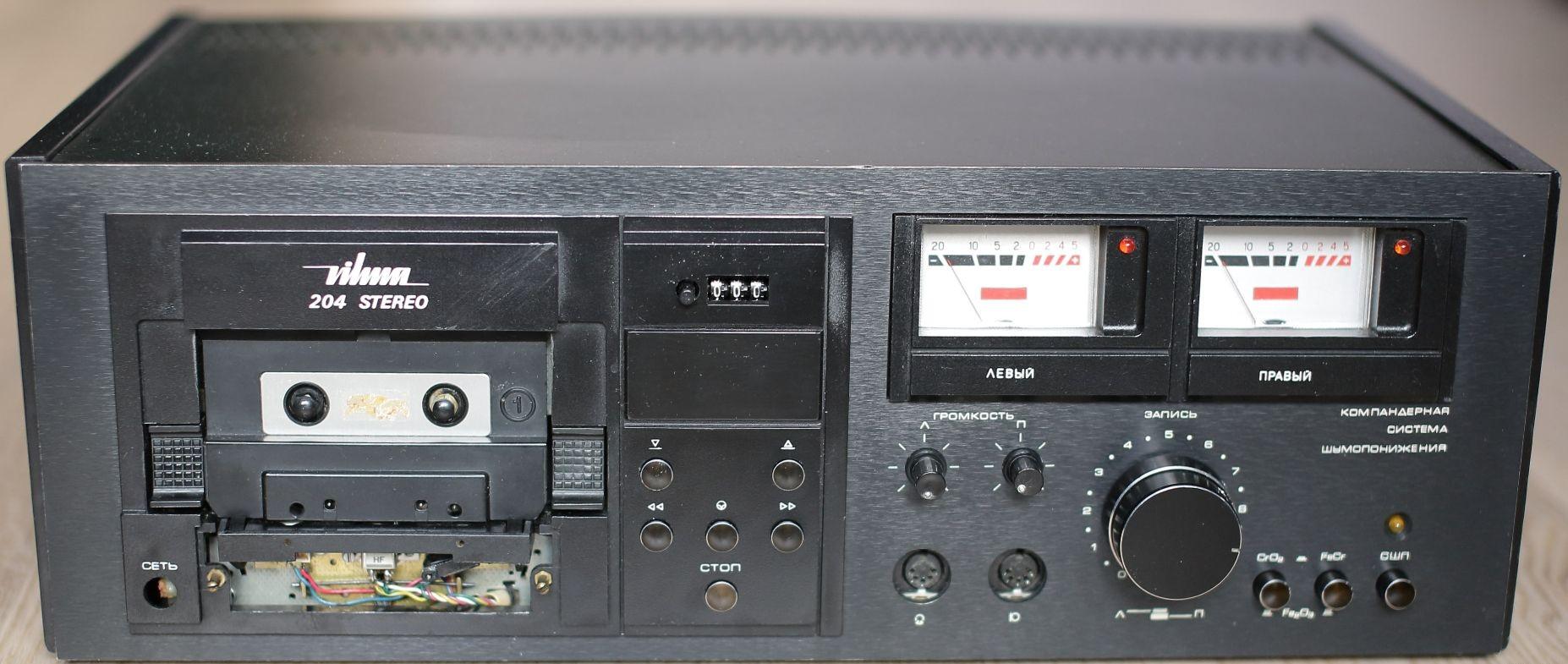

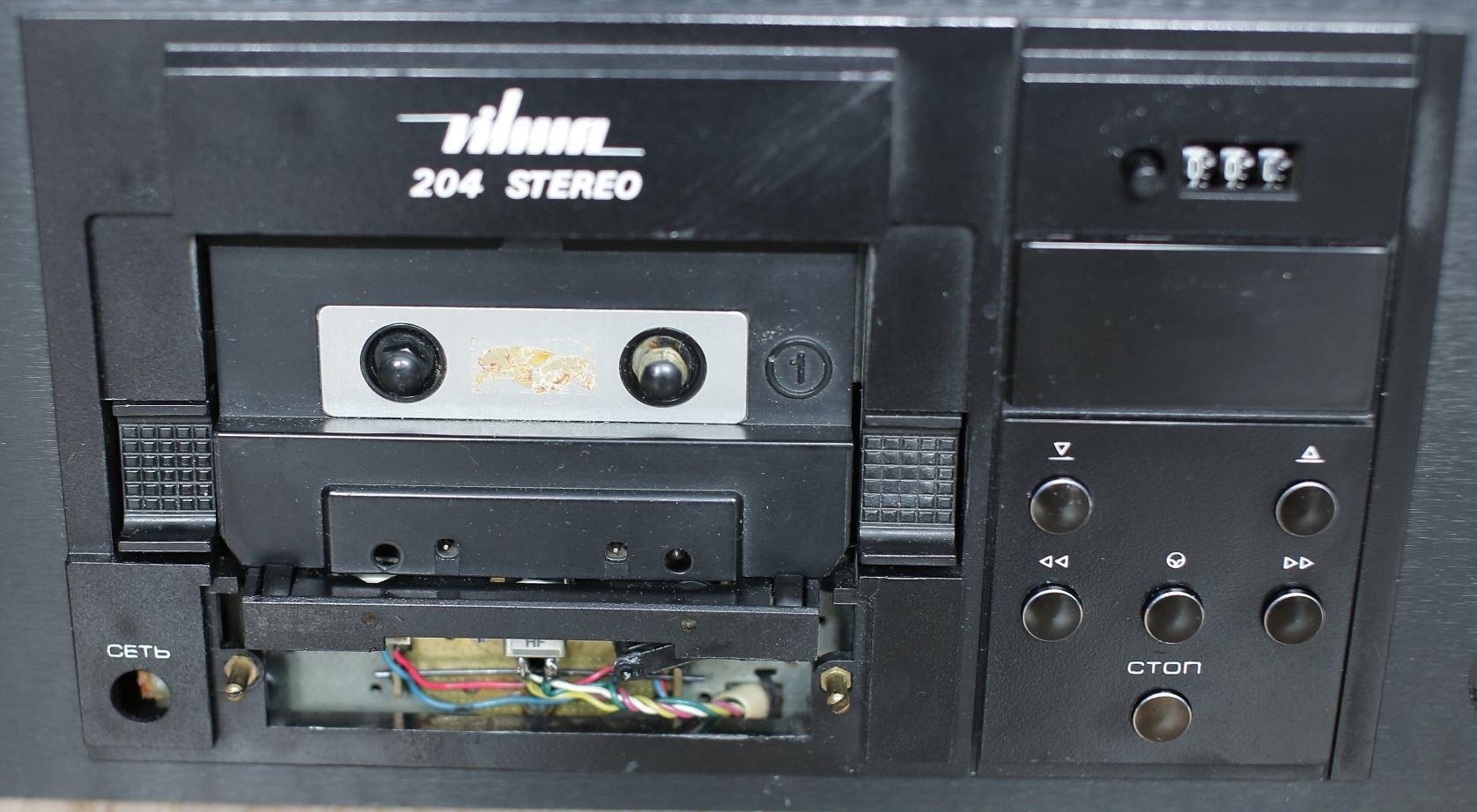

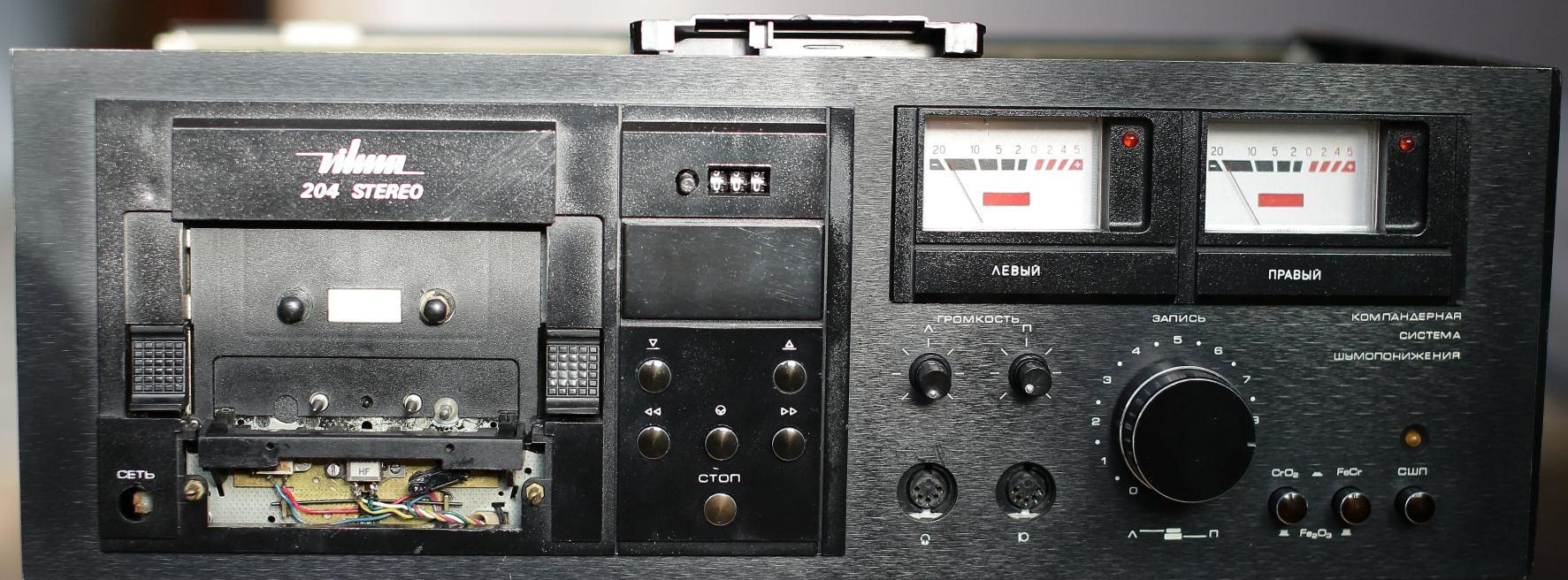

Магнитофон-приставка собран на штампованном шасси, на котором крепятся механизм транспортирования магнитной ленты и все блоки управления. Сборный кожух выполнен с применением декоративных накладок. Все органы управления выведены на лицевую панель. Конструкция предусматривает удобное подключение к домашней аудиосистеме, что делает его универсальным устройством для своего времени.

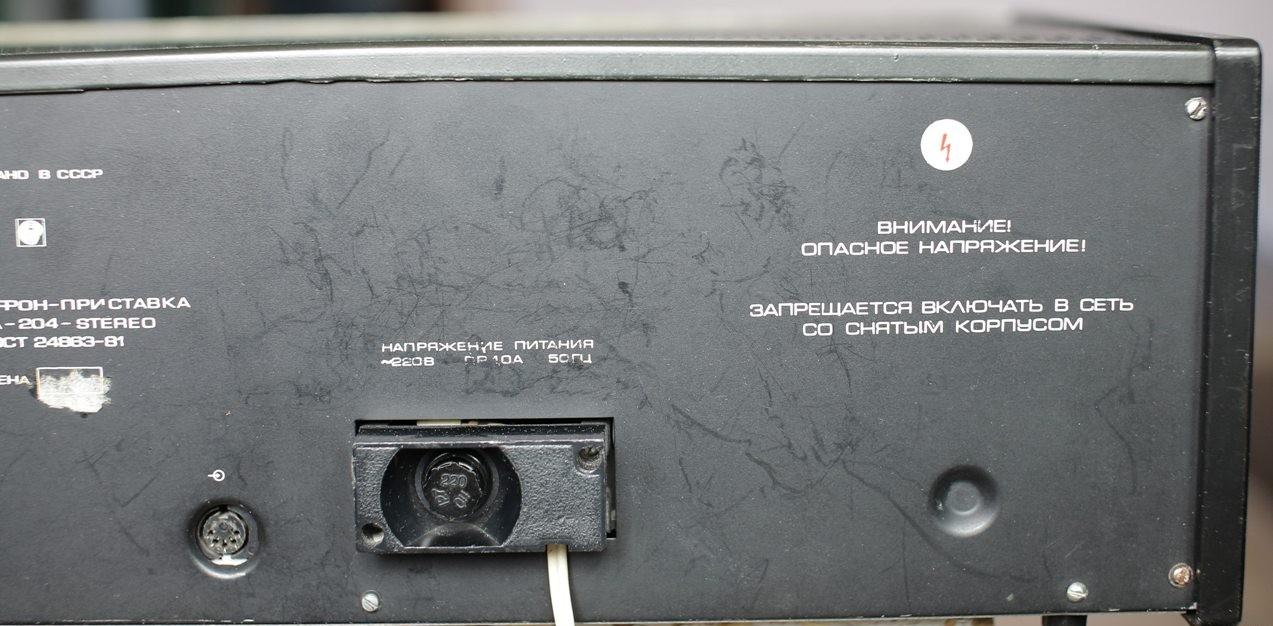

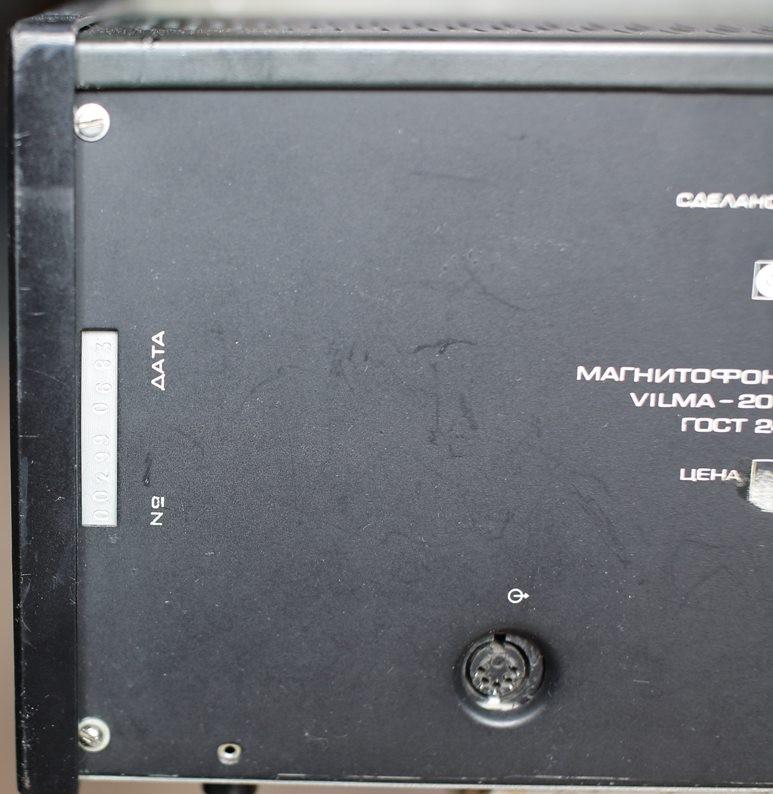

Разъемы для подключения линейного выхода и входа для записи находятся на задней панели магнитофона-приставки. Для обеспечения качественного звука важно правильно подбирать кассеты. Если вы планируете использовать этот магнитофон для записи, рекомендуем прочитать нашу статью о том, как выбрать кассету МК-60 для лучших акустических параметров.

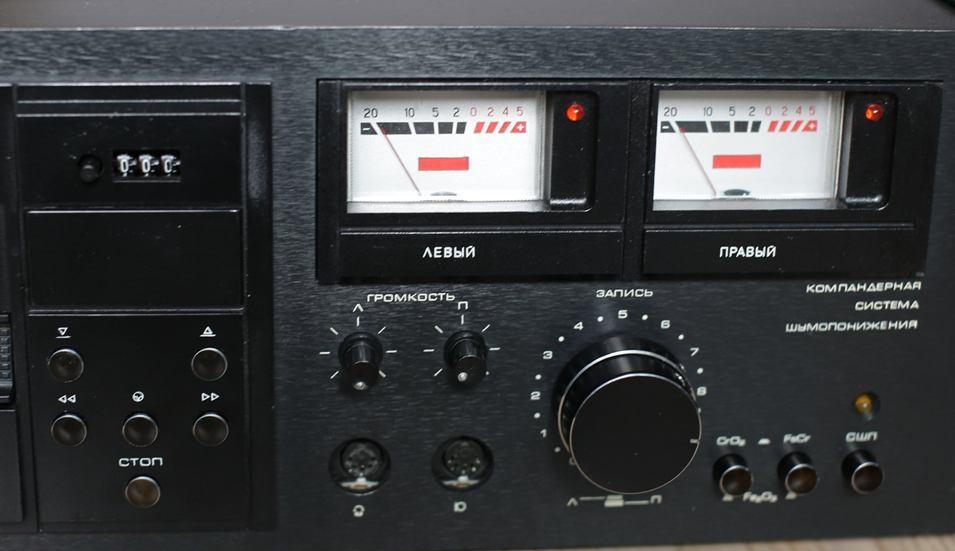

В магнитофоне имеется раздельный по двум каналам визуальный и слуховой контроль записываемого сигнала при движущейся или неподвижной ленте, визуальный контроль воспроизводимого сигнала, автоотключение от сети через некоторое время после окончания ленты в кассете, автостоп при остановке приемного узла. Так же имеется световая индикация включения в электрическую сеть, совмещенная с подсветкой кассеты и шкал индикаторов, режимов работы и включения системы шумопонижения, индикация пиковых значений уровней записи. Управление ЛПМ квазисенсорное. 4 записываемых и воспроизводимых дорожки.

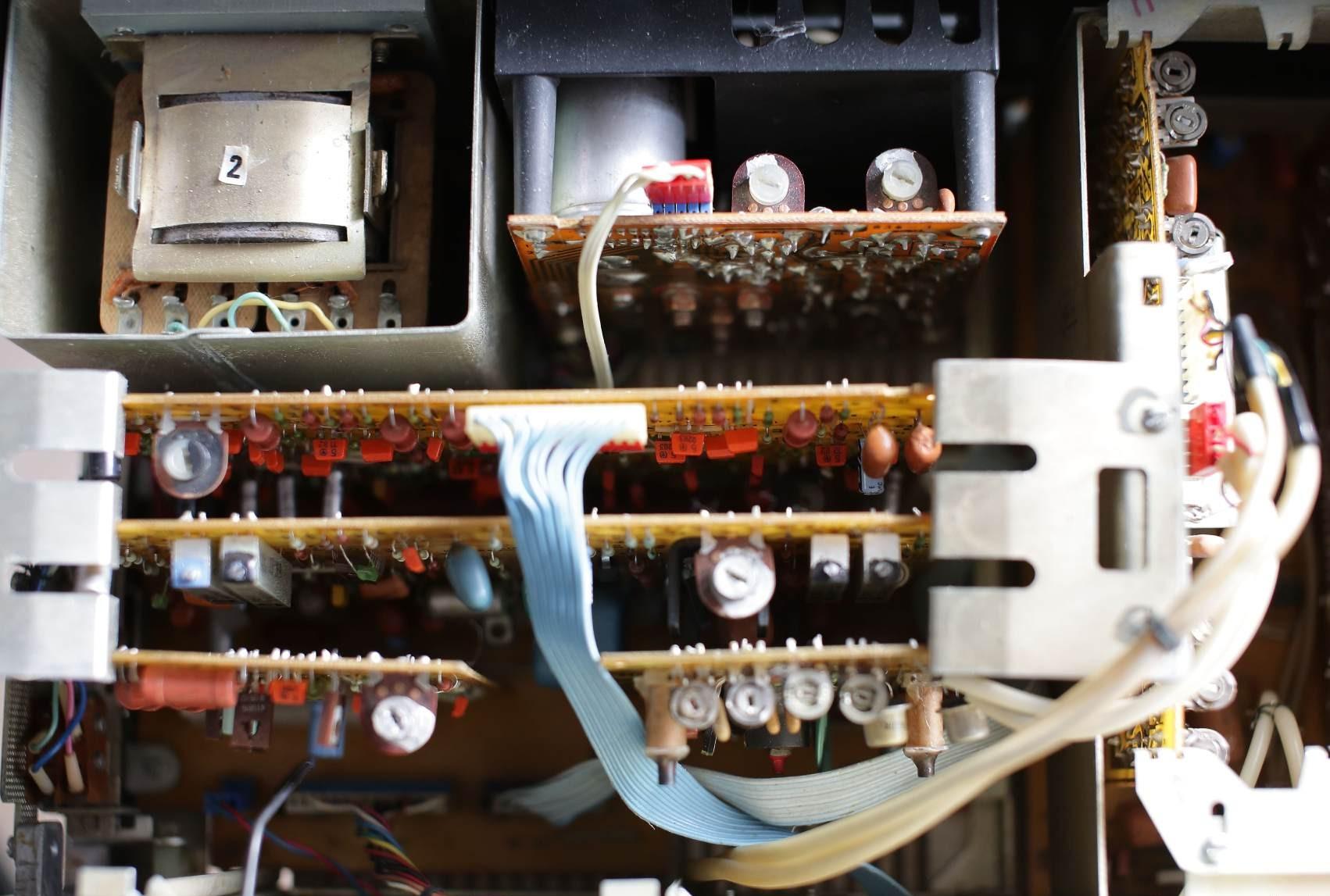

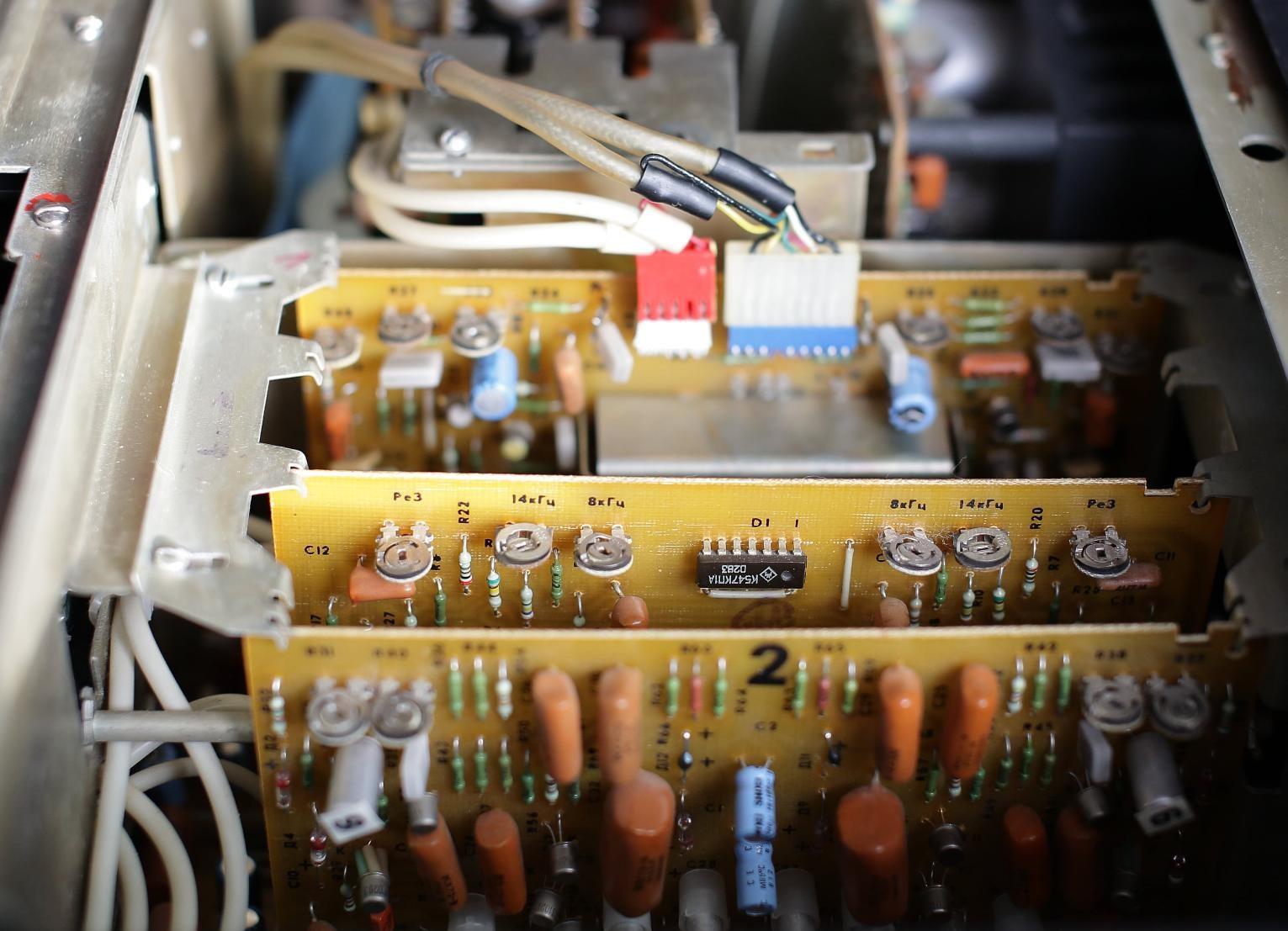

Электрическая схема и конструкция магнитофона-приставки состоят из двух функционально законченных узлов: электронной схемы механизма транспортирования магнитной ленты и электронной схемы усилителей. Электрическая схема и конструкция блока усилителей состоят из индикатора, ограничителя шума, усилителя записи, усилителя воспроизведения и усилителя. Схема магнитофона собрана на отдельных платах из фольгированного гетинакса.

Электронная схема механизма транспортирования магнитной ленты и конструкция магнитофона-приставки состоят из следующих блоков: питания, коммутатора магнитов, регулятора, распределителя, генератора стриная и подмагничивания, коммутатора режимов, пульта управления и механизма транспортирования магнитной ленты.

Описание и схемы на диске.

Автор фото: Крюк Валерий Геннадьевич
