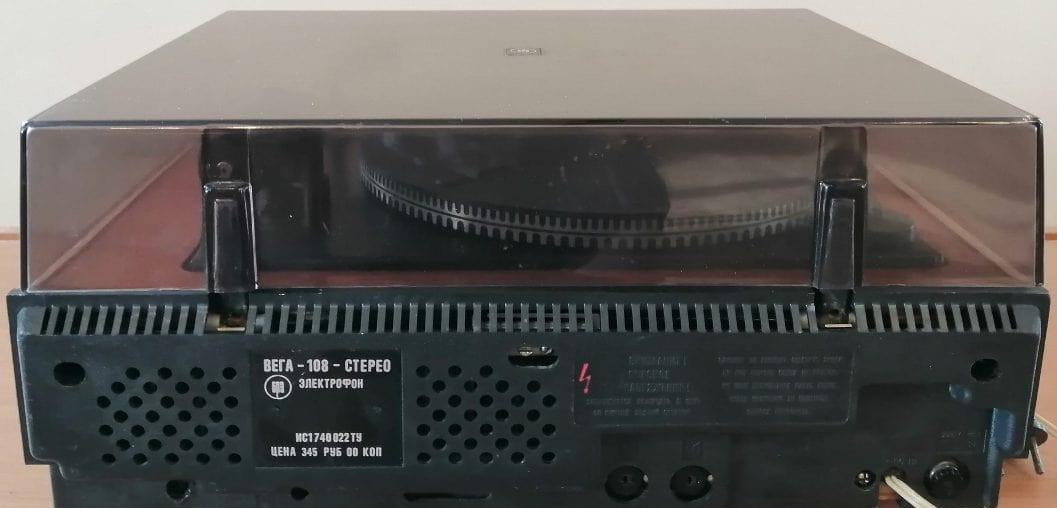

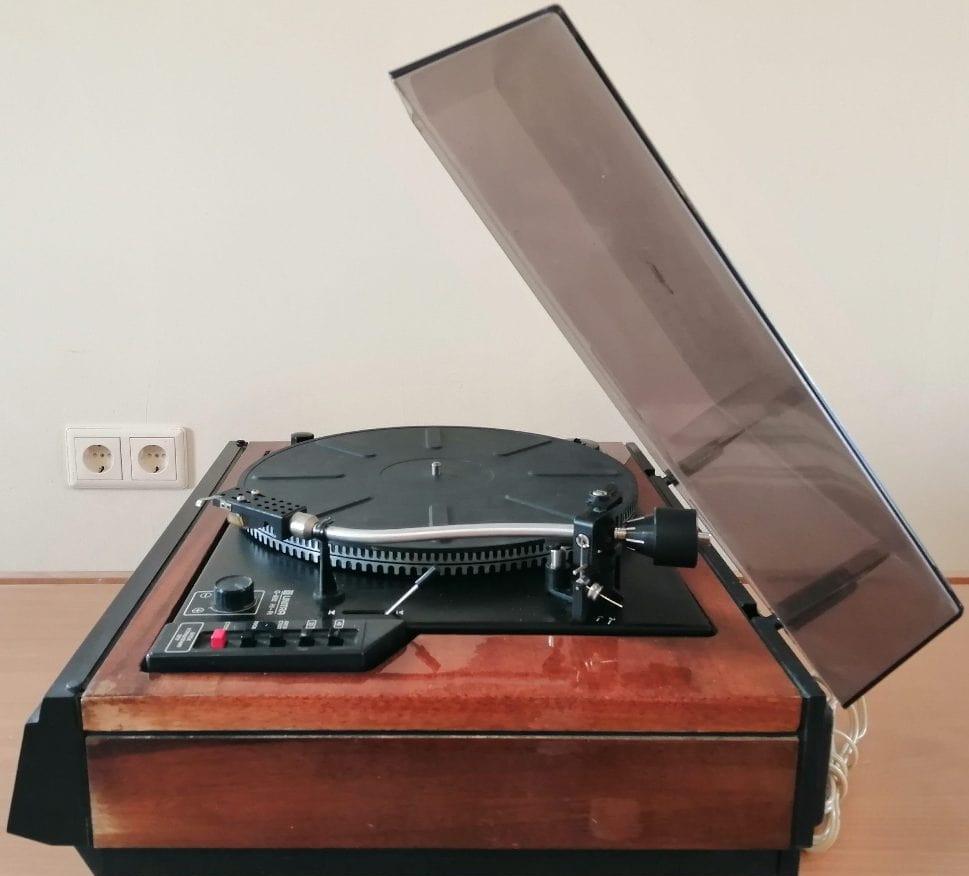

ВЕГА-108-стерео

Электрофон 1 класса выпускался на Бердском радиозаводе с 1979 года. Предназначался для воспроизведения и записи с пластинок всех стандартных форматов при частоте вращения диска 33,33 и 45 об/мин, а так же как усилитель для прослушивания программ с внешних источников. В комплекте к электрофону шли акустические системы 15АС-404 или 15АС-408.

Технические характеристики Вега-108:

Полоса воспроизводимых звуковых частот: 63 – 18000 Гц

Номинальная выходная мощность на канал: 10 Вт

Коэффициент нелинейных искажений: 0,7%

Уровень фона: -60 дБ

Чувствительность на частоте 1 кГц со входов:

магнитофона на воспроизведение и универсального: 250 мВ

приёмника: 25 мВ

Мощность потребляемая от сети: 20 Вт

Габаритные размеры (ШхВхГ): 465×210х420 мм

Вес: 15 кг

Описание Вега-108

Электрофон разработан на базе магниторадиолы Вела-116-стерео. Различие состоит только в том, что в электрофоне Вега-108 исключены блоки радиоприемника и кассетного магнитофона и введены соответствующие изменения коммутации.

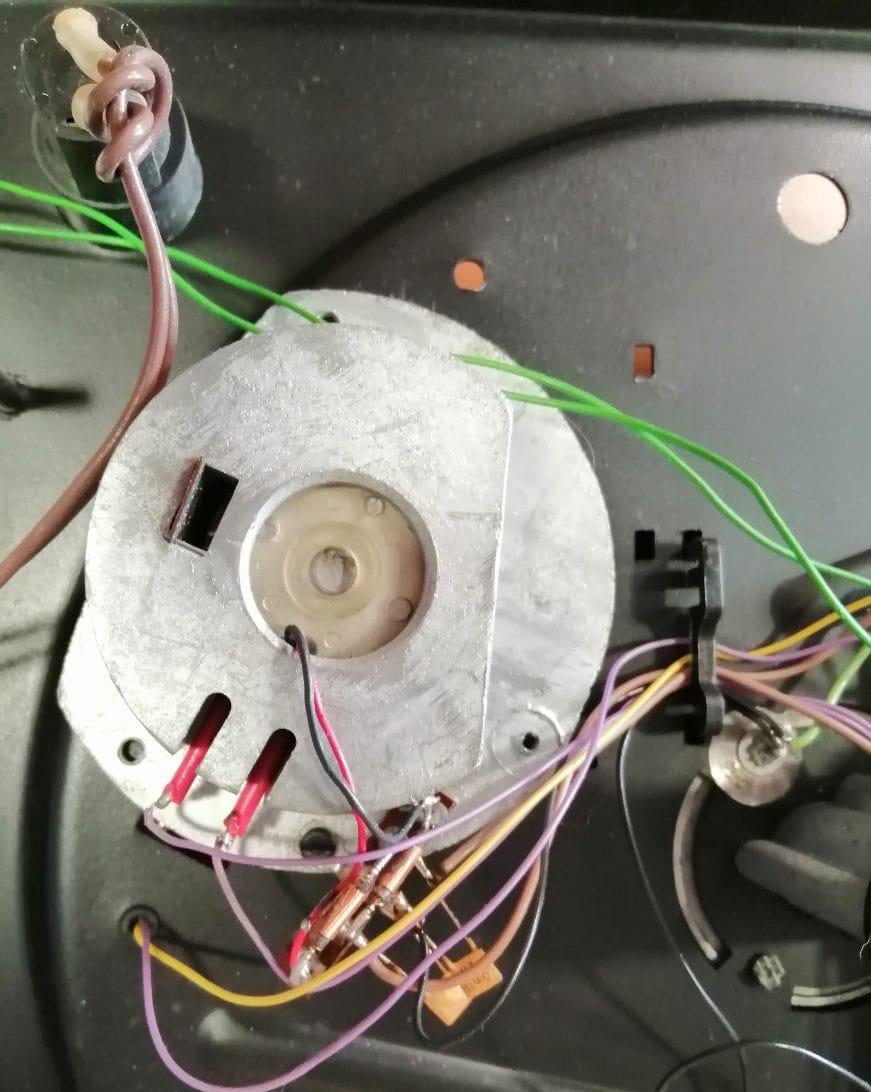

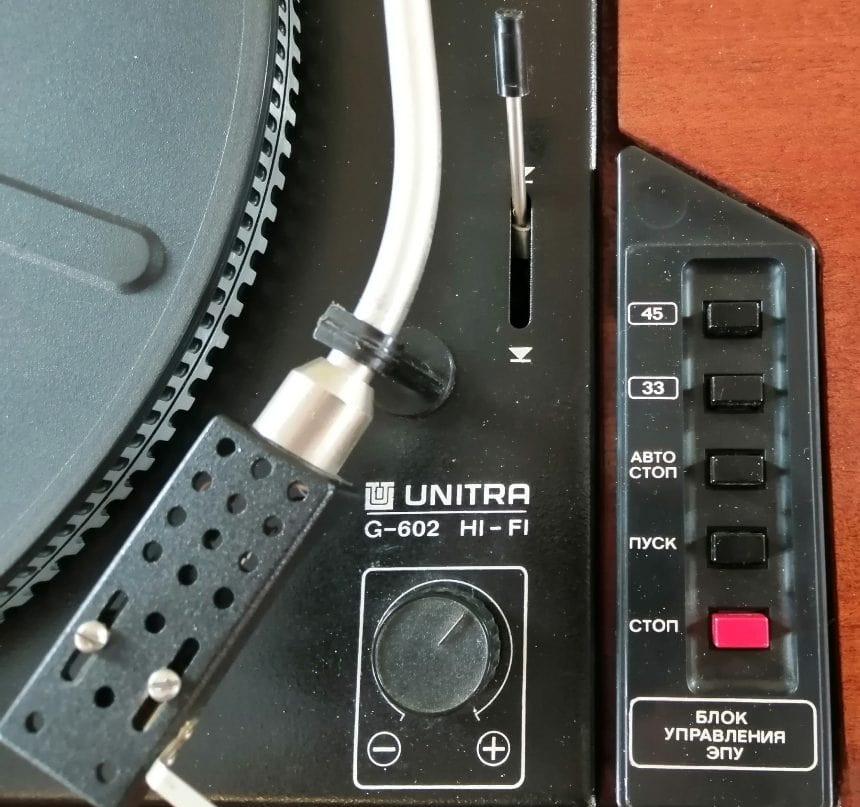

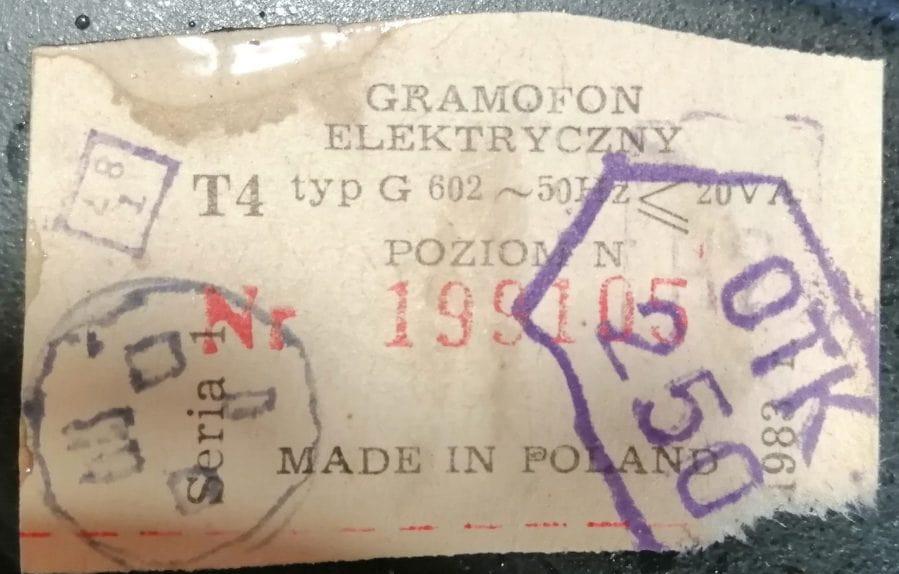

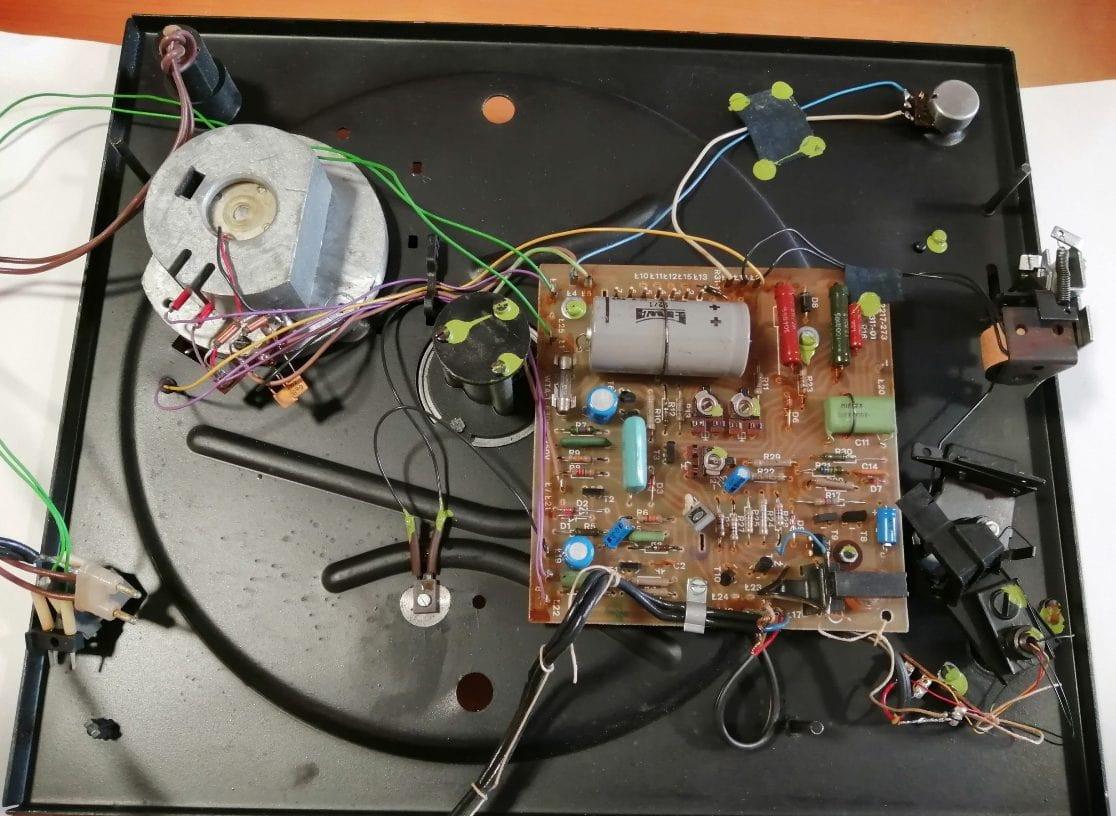

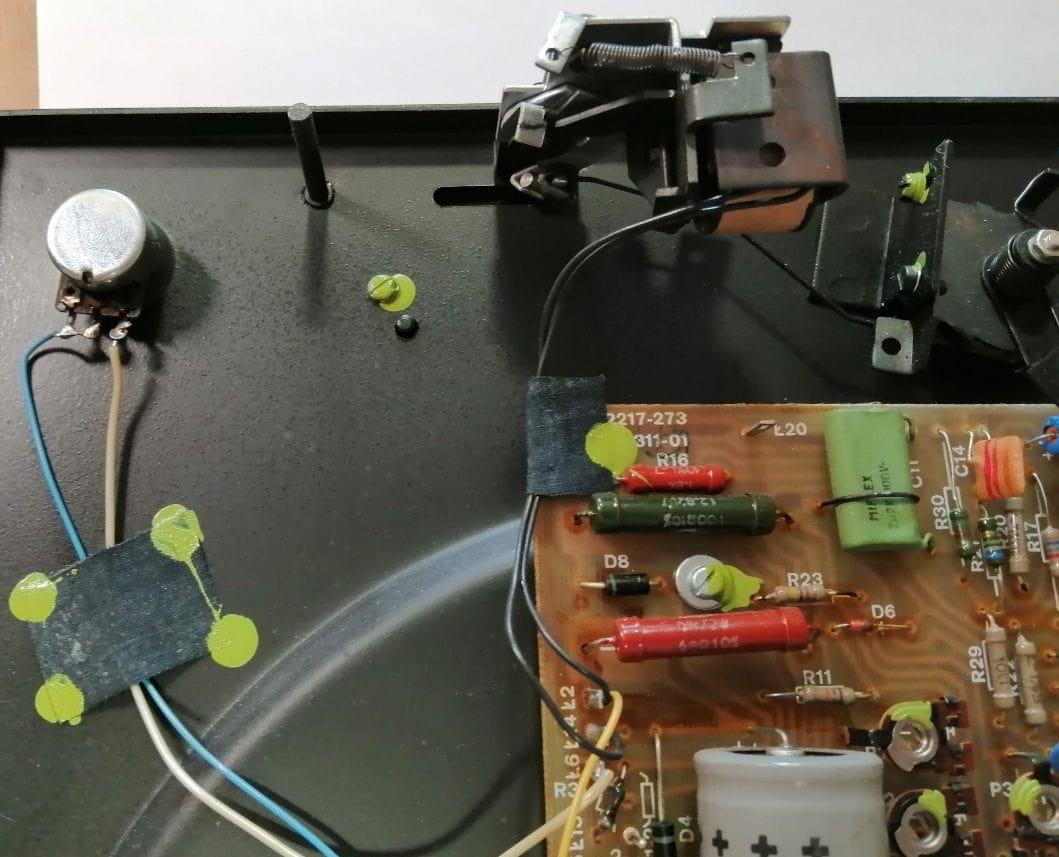

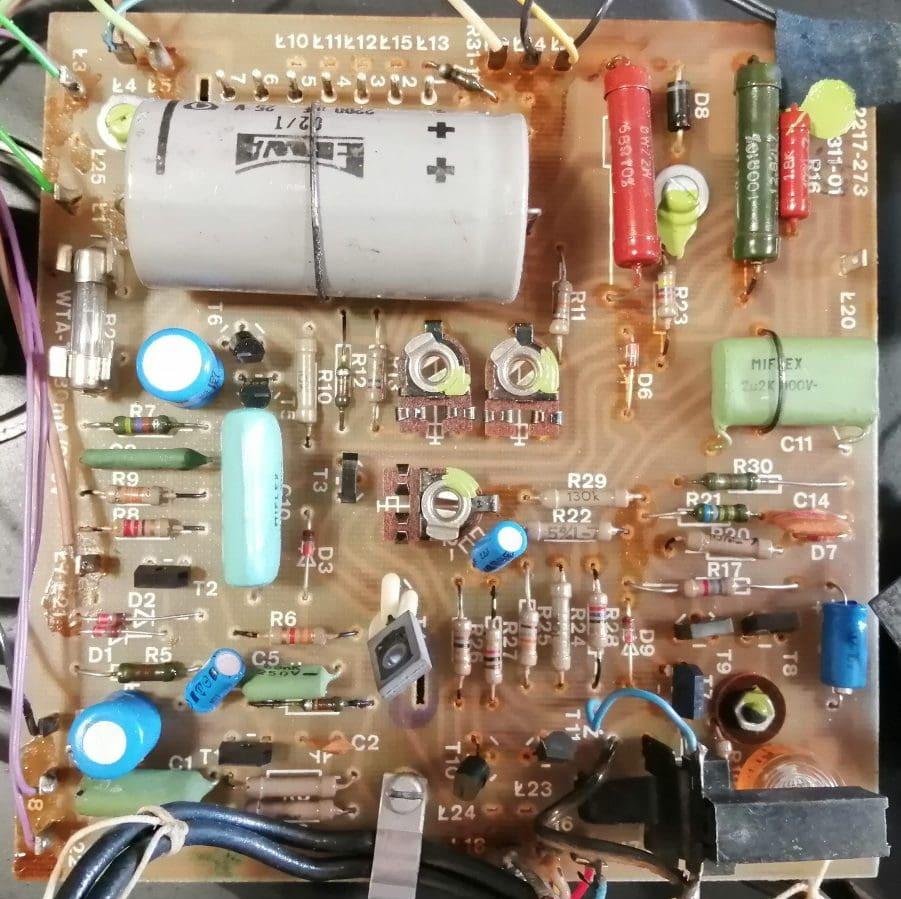

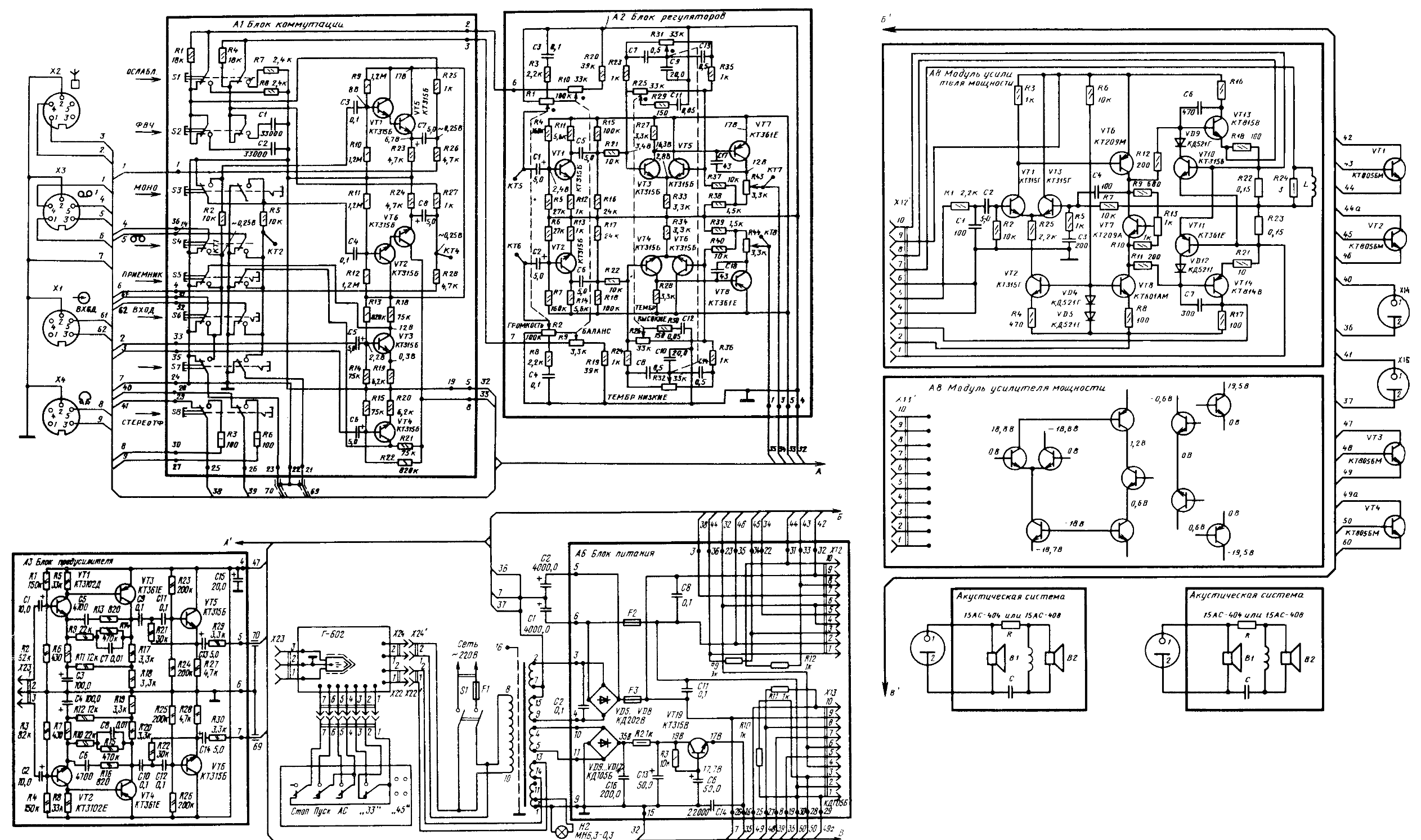

Вега-108-стерео состоит из стереофонического ЭПУ типа G-602 с предусилителем магнитоэлектрической головки звукоснимателя (А3); блока коммутации входов источников сигнала (А1); блока регуляторов громкости и стереобаланса, тембра по низким и высоким звуковым частотам (А2); блока усилителя мощности, состоящего из двух идентичных модулей усилителя мощности (А8) левого и правого каналов. Нагрузкой усилителей мощности служат две выносные акустические системы типа 15АС-404. Питание электрофона осуществляется от сети переменного тока через встроенный блок питания А6.

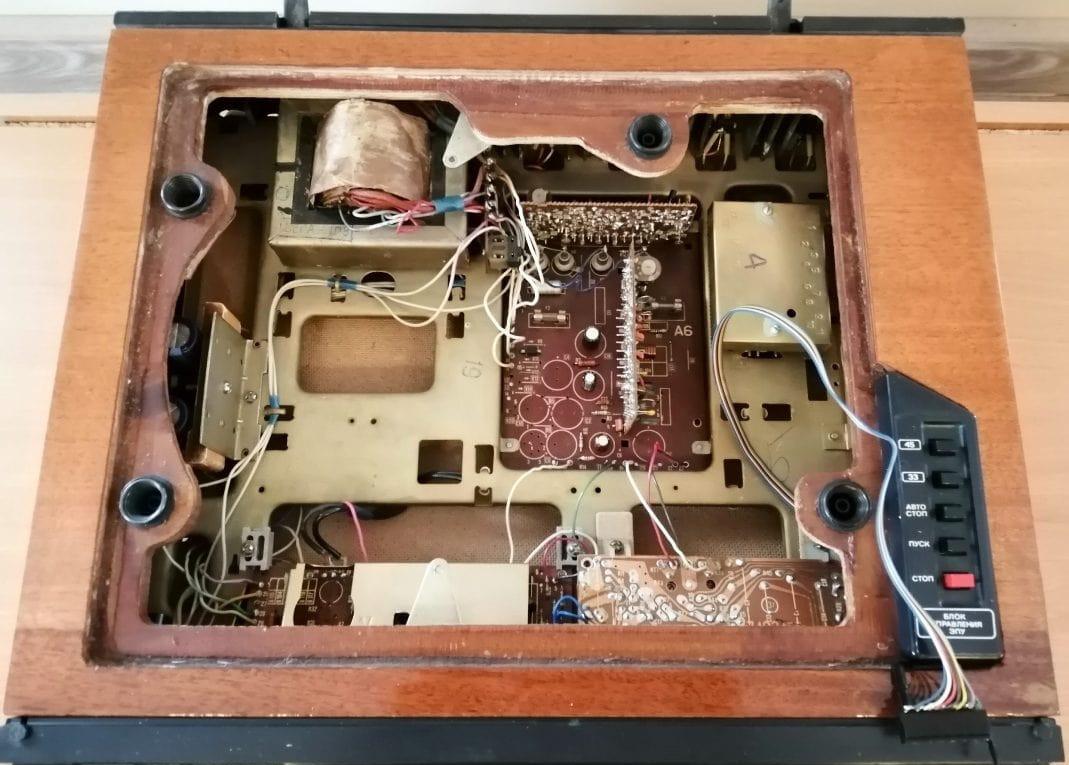

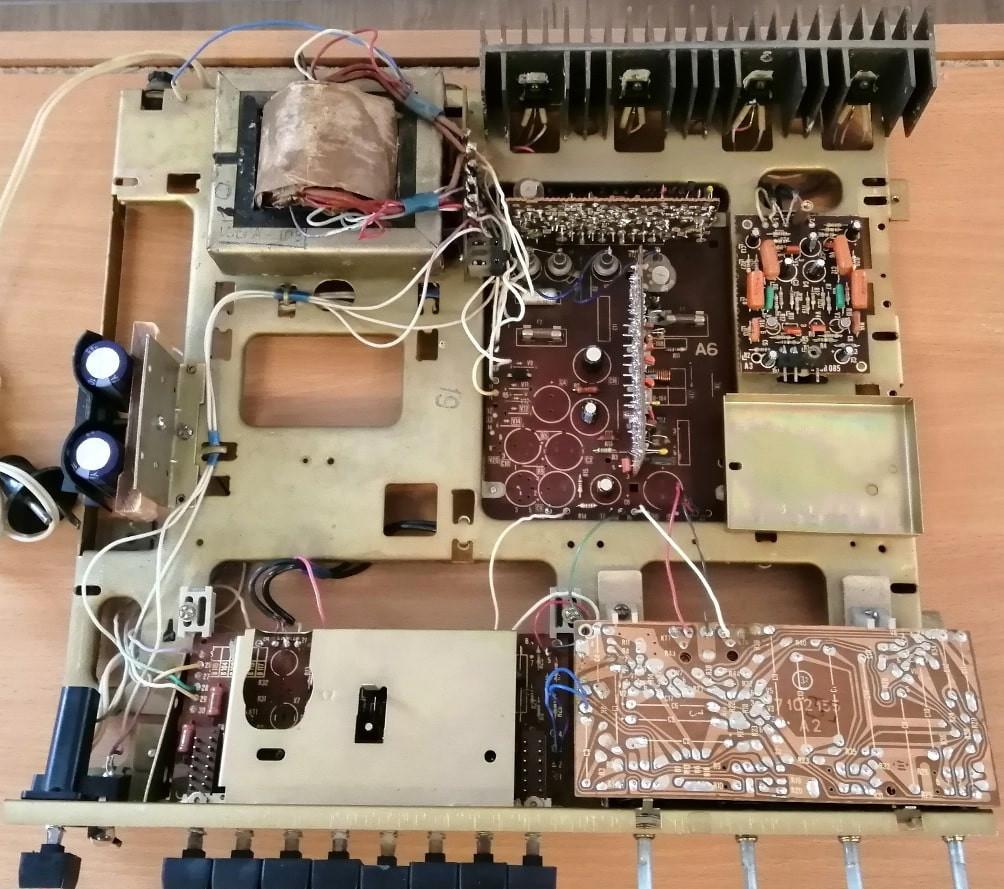

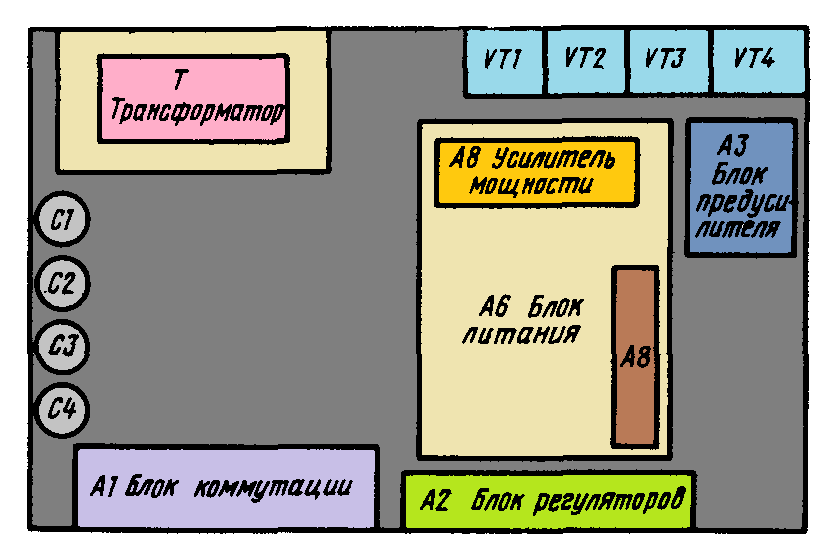

Расположение узлов Вега-108:

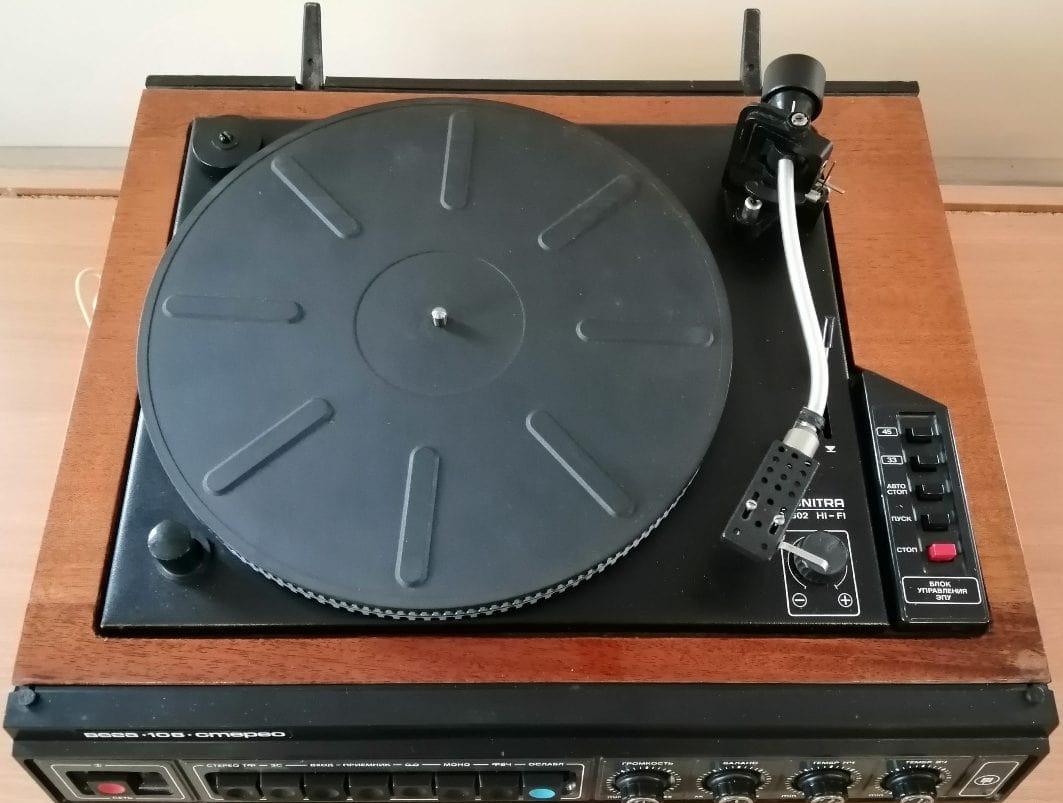

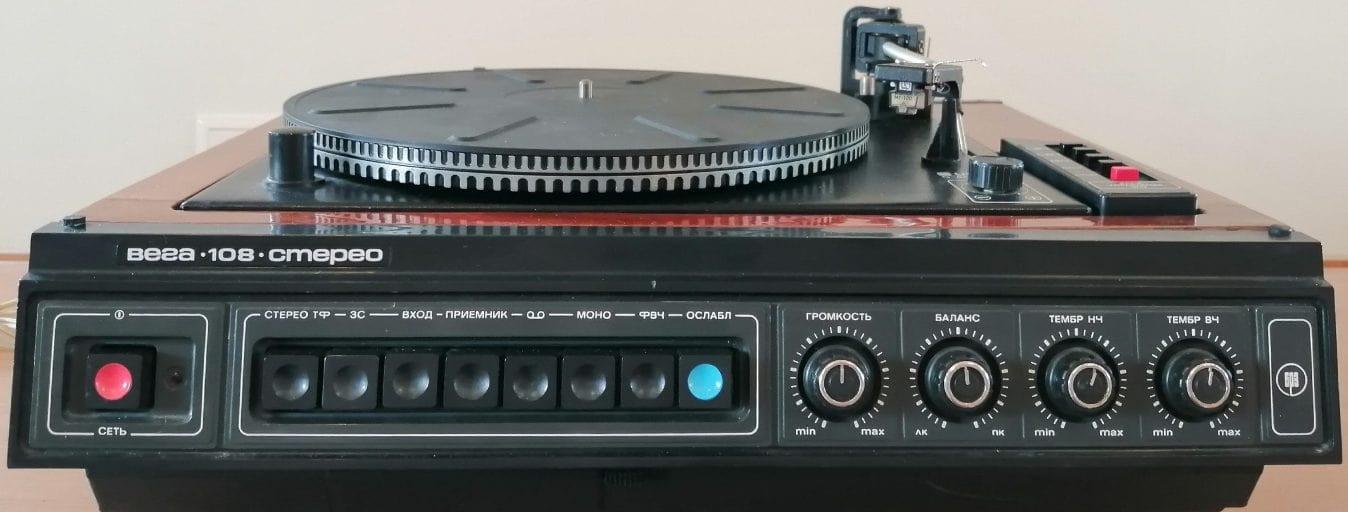

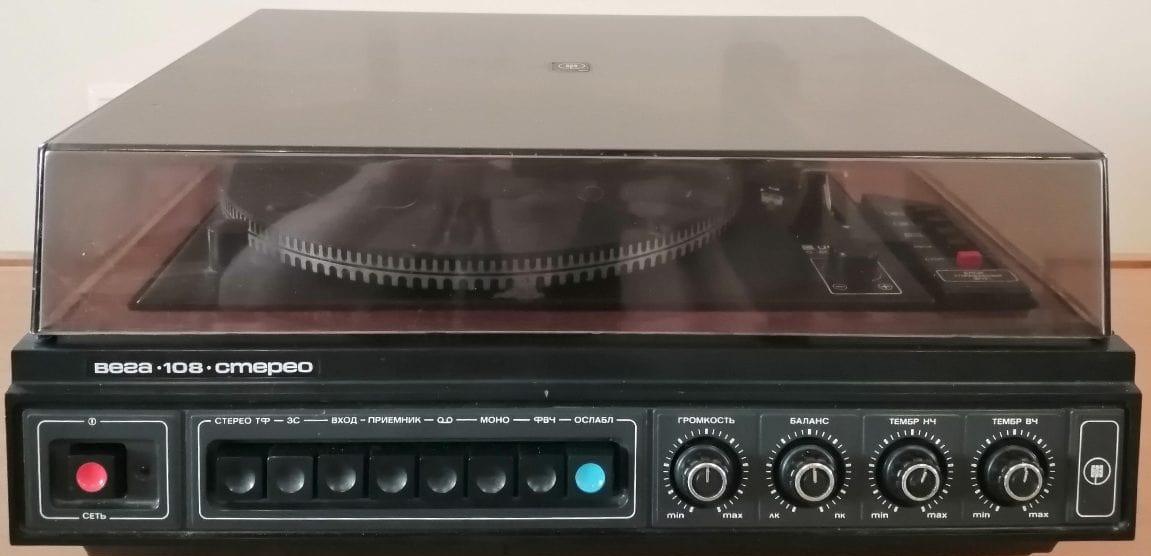

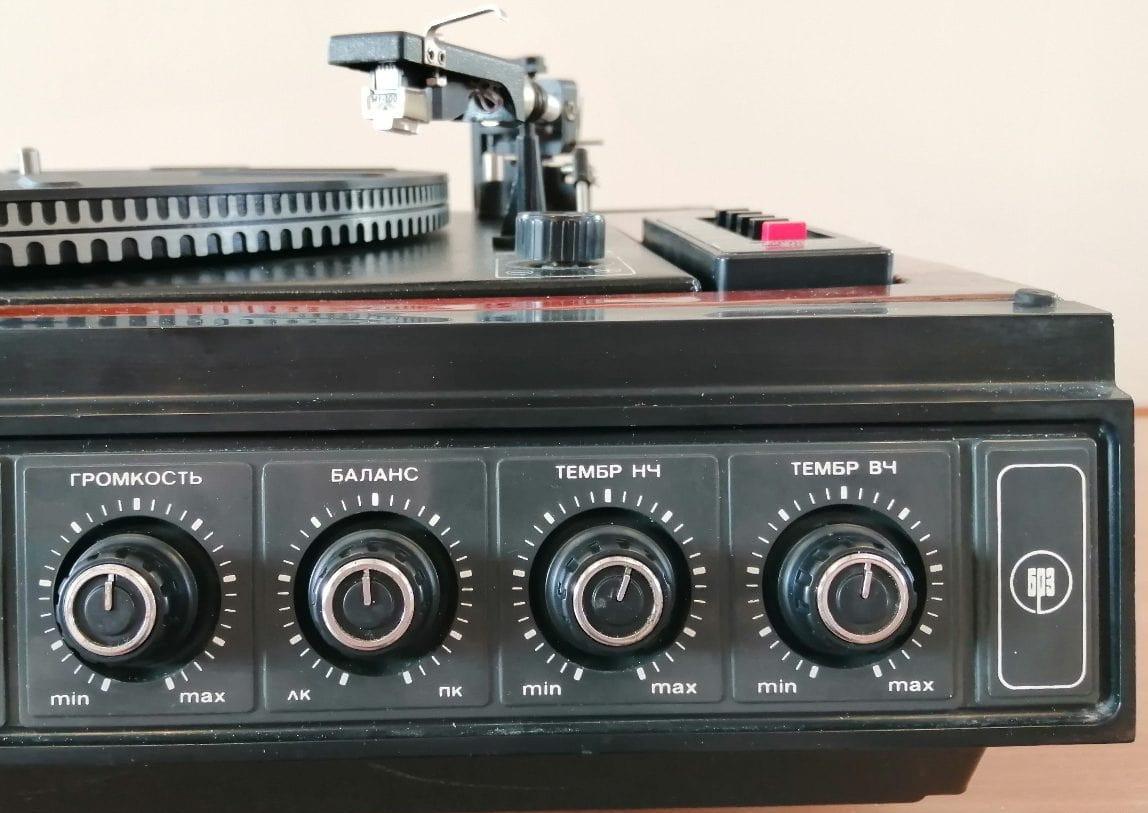

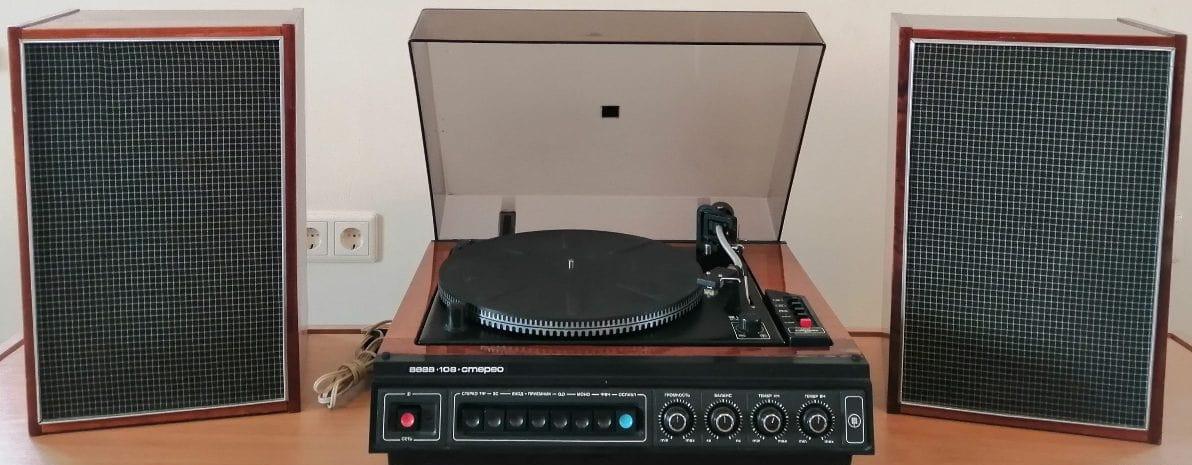

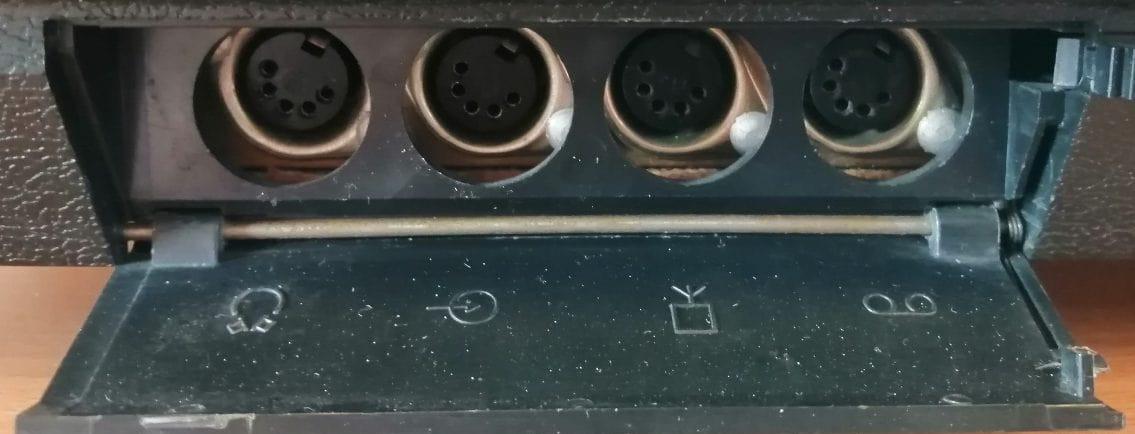

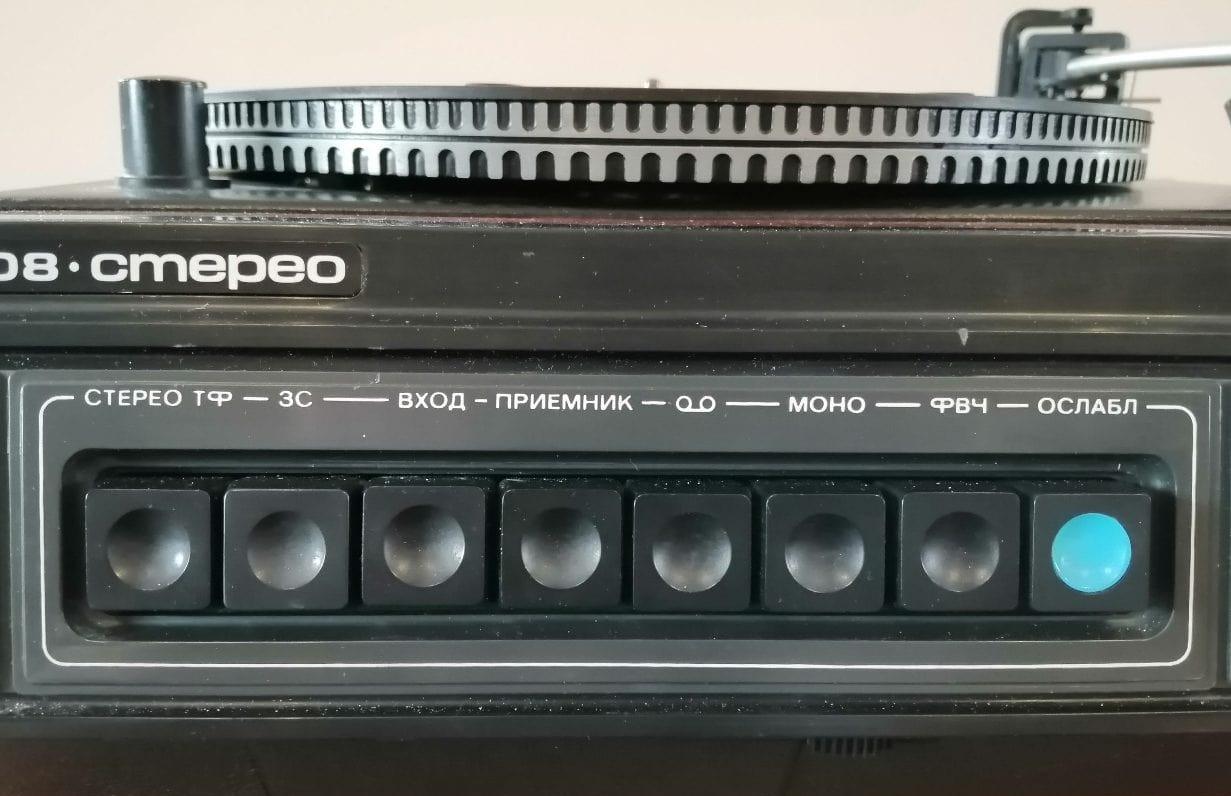

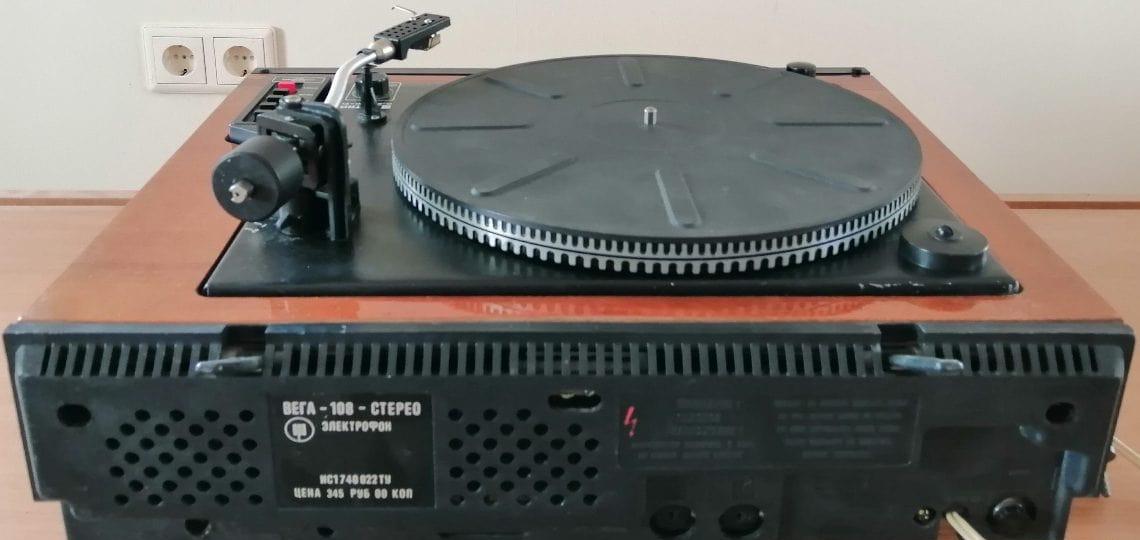

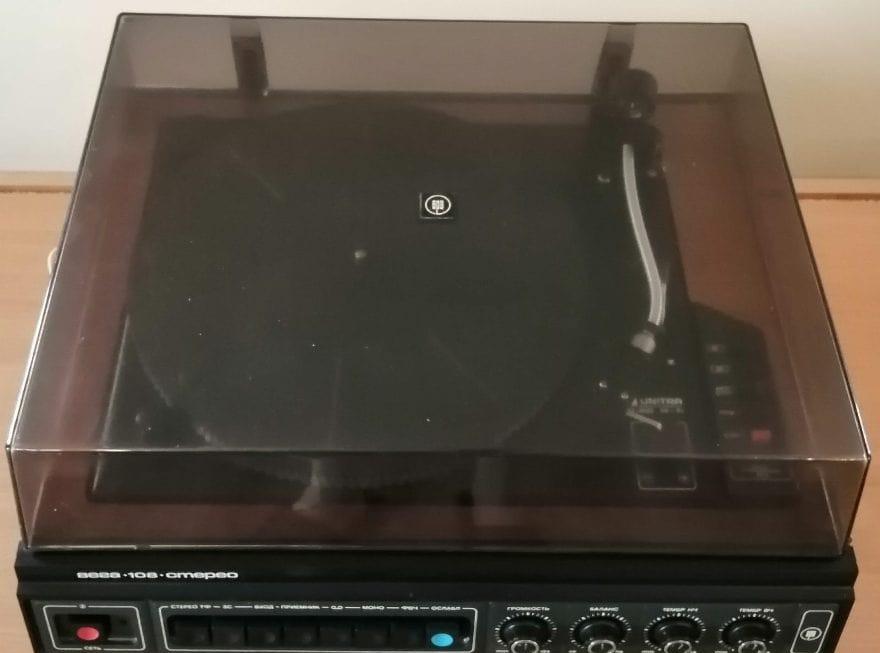

Электрофон конструктивно состоит из трех блоков: моноблока ЭПУ с УЗЧ н двух выносных акустических систем. Корпус моноблока электрофона сборный. Лицевая передняя панель и задняя стенки сделаны из пластмассы черного и серого цвета. Боковые стенки и верхняя панель деревянные, отделаны шпоном ценных пород дерева. На верхней панели электрофона размещено ЭПУ. Основные органы управления размещены на передней лицевой и верхней панелях и имеют соответствующие надписи и обозначения. На передней панели расположены в ряд слева направо: кнопка включения сети питания и лампочка индикатора включения сети; кнопки включения стереотелефонов, звукоснимателя, универсального входа, внешнего радиоприемника, внешнего магнитофона, режимов работы МОНО-СТЕРЕО, фильтра высоких частот, ослабителя громкости: ручки регуляторов, громкости, стереобаланса, тембра НЧ, тембра ВЧ. Ниже под кнопками находятся гнезда для подключения стереотелефонов, универсального входа, радиоприемника, магнитофона. Гнезда закрыты откидной крышкой. На верхней панели слева от диска ЭПУ расположена лампочка освещения стробоскопических меток, а справа ручки настройки частоты вращения ЭПУ и ручного микролифта.
