Усилитель Tripath TK2050: характеристики и схема подключения

Усилитель Tripath TK2050 — это популярное и эффективное решение для создания компактных Hi-Fi систем и самодельных аудиопроектов. Благодаря использованию класса T (гибрид классов D и AB), микросхема обеспечивает высокую выходную мощность при минимальном тепловыделении, что делает её идеальной для портативных устройств или систем с ограниченным пространством. В отличие от классических усилителей, TK2050 не требует громоздких радиаторов для базовой работы, хотя для максимальной мощности рекомендуется активное охлаждение.

Изготовитель: Китай (цена 17 – 19 долларов с доставкой). Для тех, кто ищет альтернативы, можно рассмотреть УНЧ на TDA1510, который также предлагает хорошее соотношение цены и качества для бюджетных проектов.

Технические характеристики

Ниже приведены основные параметры усилителя, которые важны для расчета блока питания и подбора акустики:

Частотный диапазон: 15 – 25000 Гц

Постоянное напряжение питания: 12 – 35 В

Максимальное подаваемое напряжение: 36 В

Сопротивление подключаемой нагрузки: 4 – 8 Ом

Выходная мощность на канал:

номинальная при питании 24 В и КНИ 0,05%: 50 Вт/4 Ом

максимальная при питании 30 В и КНИ 2%: 50 Вт/8 Ом

Входное сопротивление: 2 кОм

Холостой ток: 30 мА (что обеспечивает низкое энергопотребление в режиме ожидания)

Размер платы: 92х57,5х20 мм

Описание и особенности конструкции

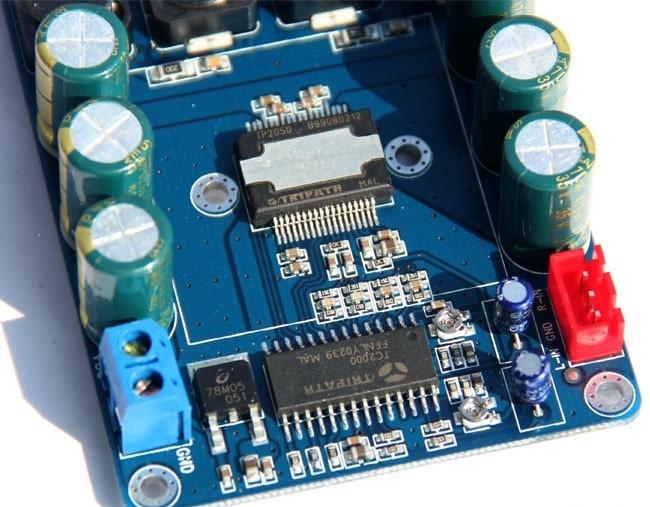

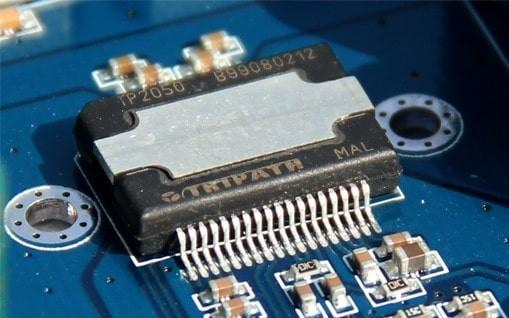

Усилитель собран на базе микросхем Tripath TC2000 и TK2050. Ключевой элемент — микросхема TK2050, которая расположена под радиатором охлаждения для эффективного отвода тепла. Плата поставляется полностью собранной и готовой к использованию, что экономит время радиолюбителей.

На плате предусмотрены удобные разъемы для подключения: входной 2-х канальный разъем для аудиосигнала, разъем для подачи однополярного напряжения питания, а также пара выходных разъемов для правого и левого каналов акустических систем. Для сравнения с другими решениями, проект TPA3116D2 – стерео усилитель XH-M189 (50 Вт/4 Ом) также часто используется в аналогичных задачах, но TK2050 выигрывает за счет меньших габаритов.

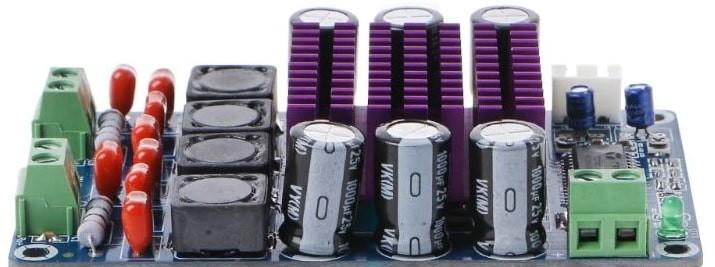

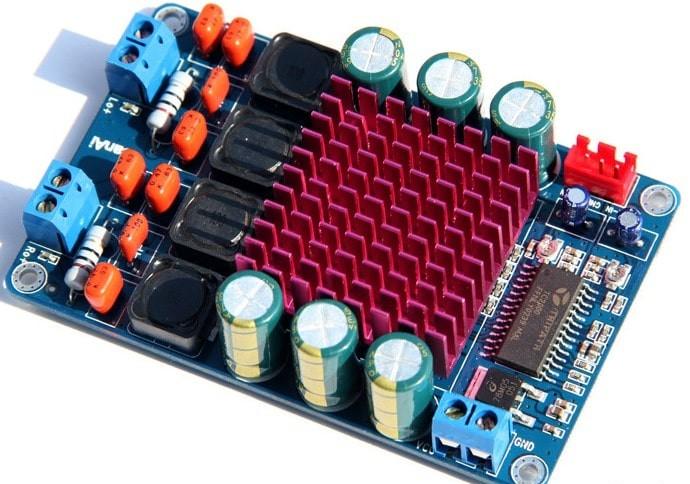

Размеры платы Tripath TK2050 в миллиметрах Крепление элементов на плате усилителя Усилитель Tripath TK2050 в сборе
