Сейчас многие люди используют в быту различные электронные девайсы – вентиляторы, настольные лампы, паяльники. Все вышеперечисленные устройства нашли применение практически в каждом доме, ведь они просты в эксплуатации, достаточно доступны, надёжны, имеют небольшую цену.

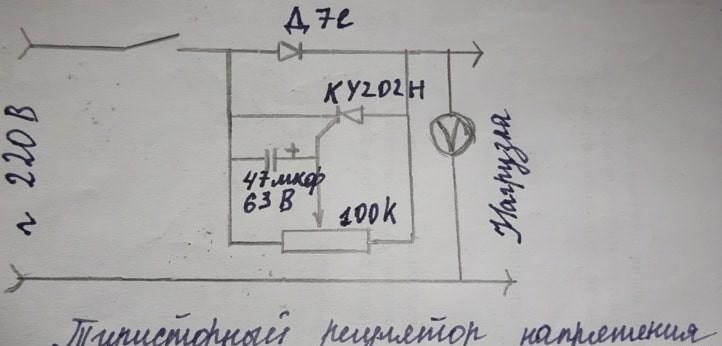

Но представьте себе такую ситуацию – паяльник слишком сильно раскаляется и пользоваться им неудобно, светильник настолько яркий, что неприятно глазам, настольный вентилятор приносит дискомфорт, так как дует очень сильно. Тогда на помощь приходит простая и проверенная схема тиристорного регулятора напряжения:
Схема выполнена на очень доступных компонентах и подойдёт для маломощного паяльника, светильника или вентилятора.
Вместо диода д7е можно использовать д226, д242 с различными буквенными индексами, тиристор можно заменить на такой же, но с другой буквой, или на ку101, но тогда уменьшится мощность регулятора напряжения. Ёмкость электролитического конденсатора может варьировать в пределах от 4,7 до 100 мкФ – использование конденсатора большей ёмкости неоправданно. Вольтметр подойдёт любой, рассчитанный на 250 В переменного тока. Выключатель вставлять по желанию. И ещё: не забудьте «посадить» тиристор на радиатор.

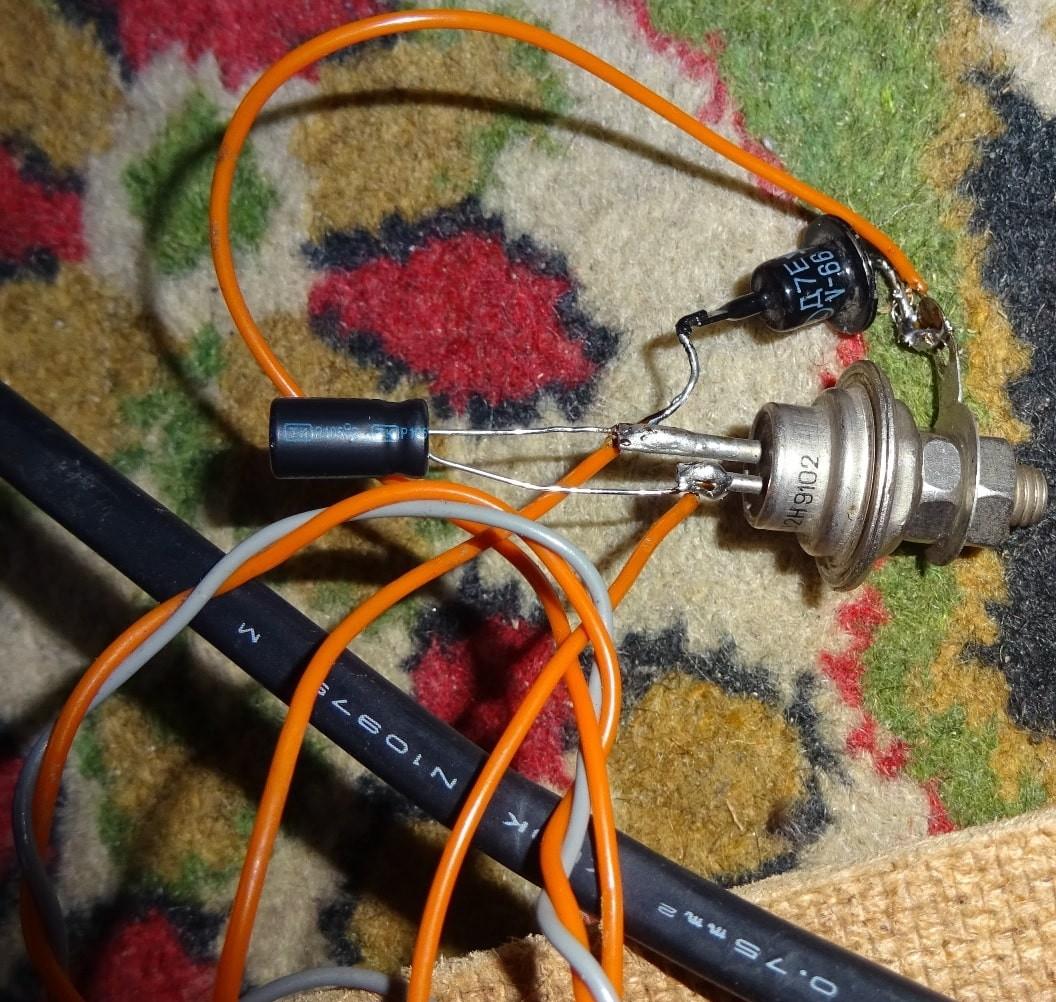

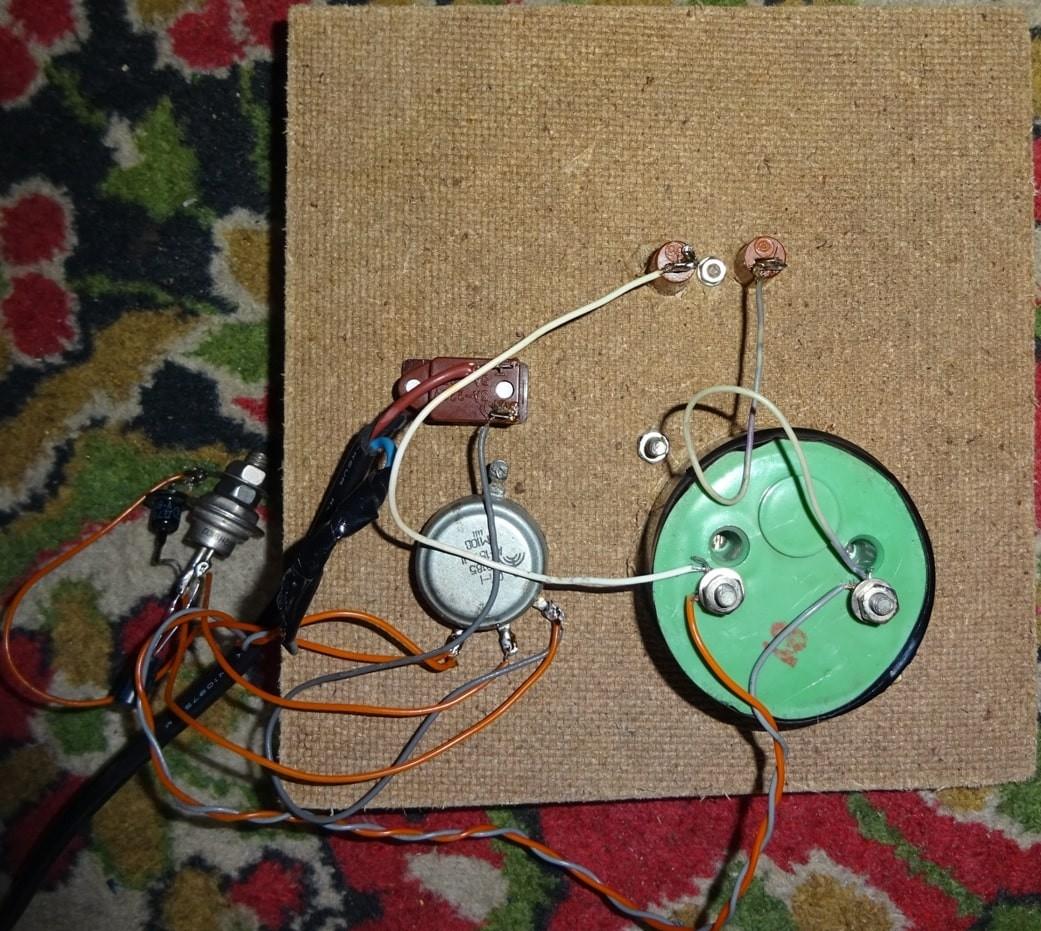

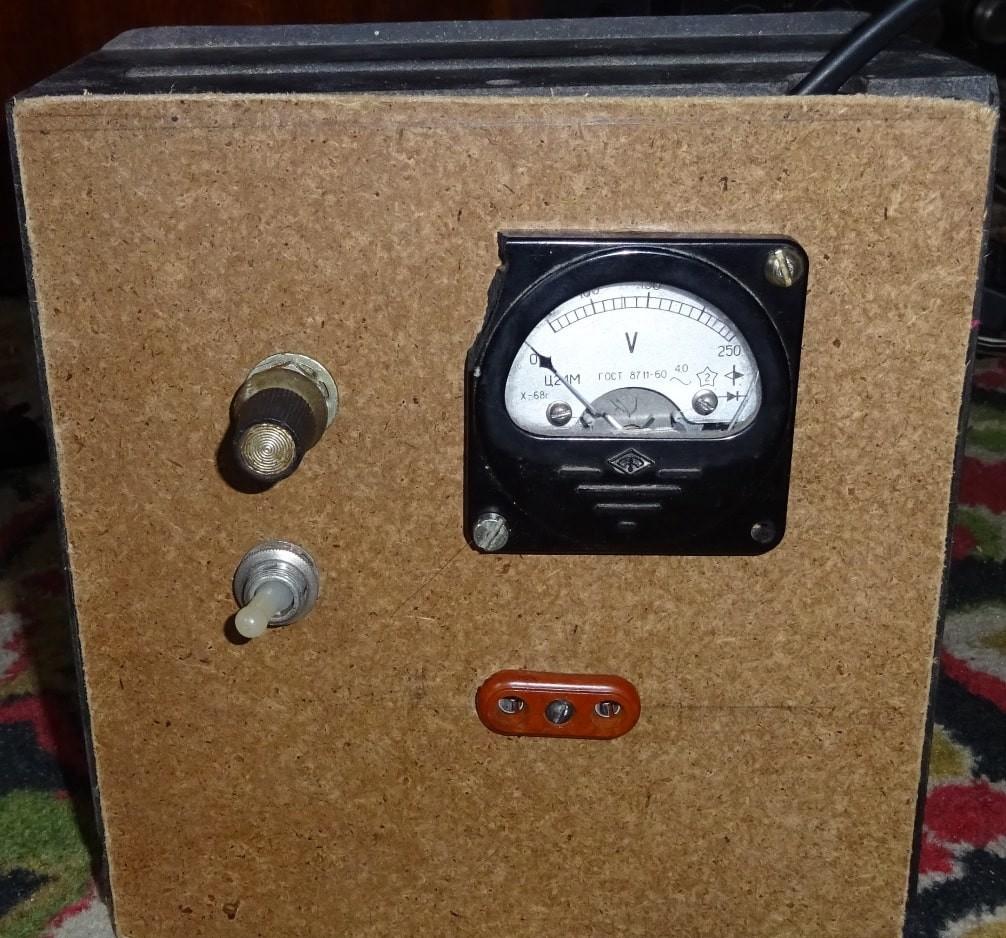

Конструкцию можно собрать навесным монтажом. Вот, что получилось у меня:

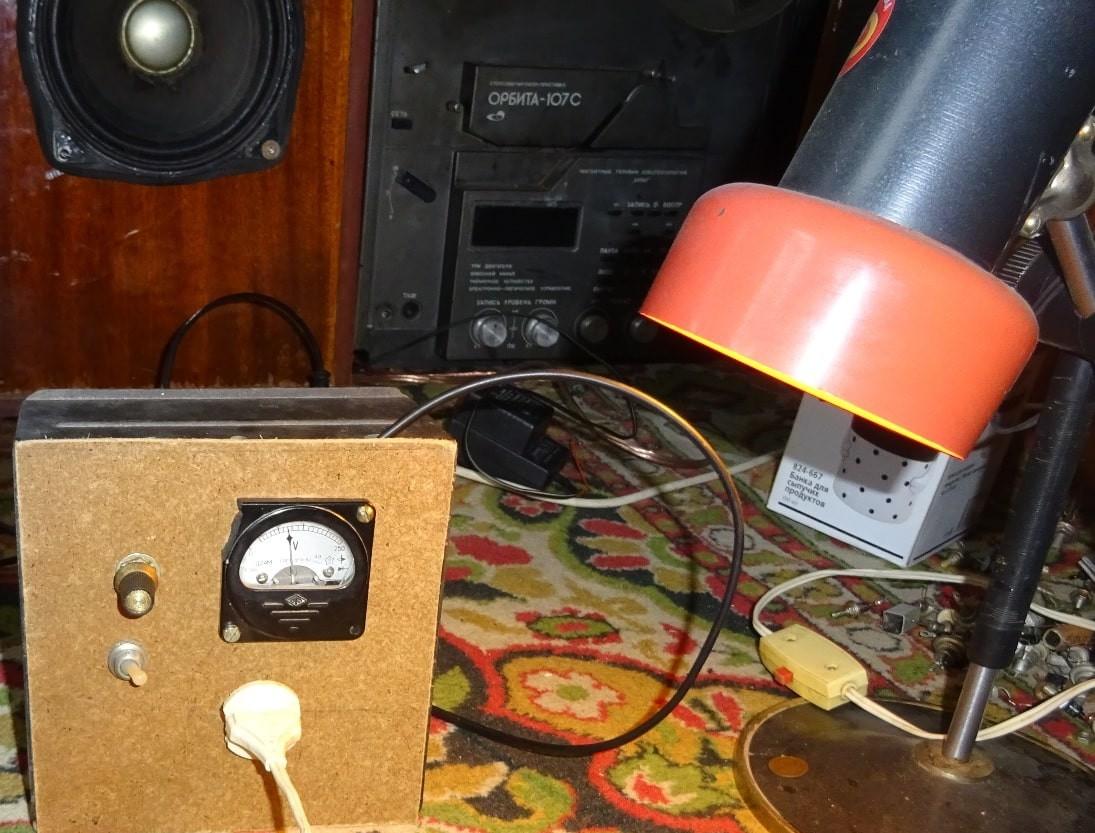

И, наконец, самый яркий в прямом смысле этого слова пример работы регулятора напряжения:
С уважением, Алексей Климов.
