Телефон ТДС-9Б «Вега»: характеристики и описание динамика

Изготовитель: НПО «Вега», г. Бердск.

Головной динамический стереофонический телефон ТДС-9Б — это малогабаритное устройство, разработанное для индивидуального прослушивания аудиопрограмм. Он предназначен для подключения к бытовой аппаратуре, имеющей выход на нагрузку сопротивлением 100 Ом при мощности не более 0,1 Вт. Телефон ТДС-9Б является классическим аксессуаром для советской аудиоаппаратуры, в частности, для таких легендарных моделей, как и .

Технические характеристики

Ниже приведены основные параметры динамика, определяющие его звуковые качества и совместимость:

Диапазон воспроизводимых звуковых частот: 20 – 20000 Гц

Номинальная подводимая мощность: 0,36 мВт
Номинальное электрическое сопротивление: 32 Ом

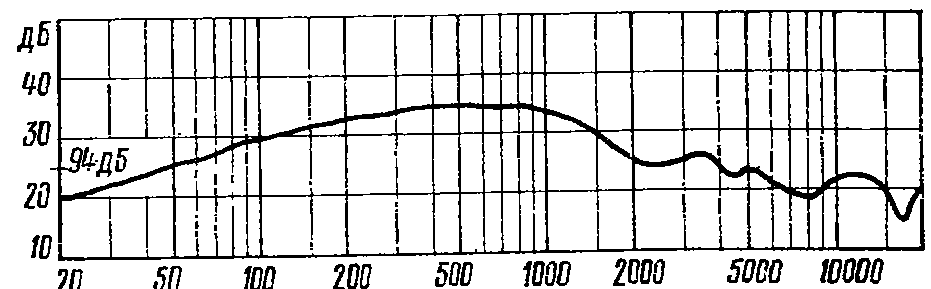

Неравномерность АЧХ в диапазоне 20-20000 Гц: 23 дБ
Звуковое давление на частоте 500 Гц при номинальной мощности: 94 дБ
Суммарный коэффициент гармоник (СКГ) в диапазоне 100-3000 Гц: 0,3%

Паспортная мощность: 100 мВт
Габариты: 140х170х44 мм
Вес без кабеля: 40 грамм

Конструкция и описание

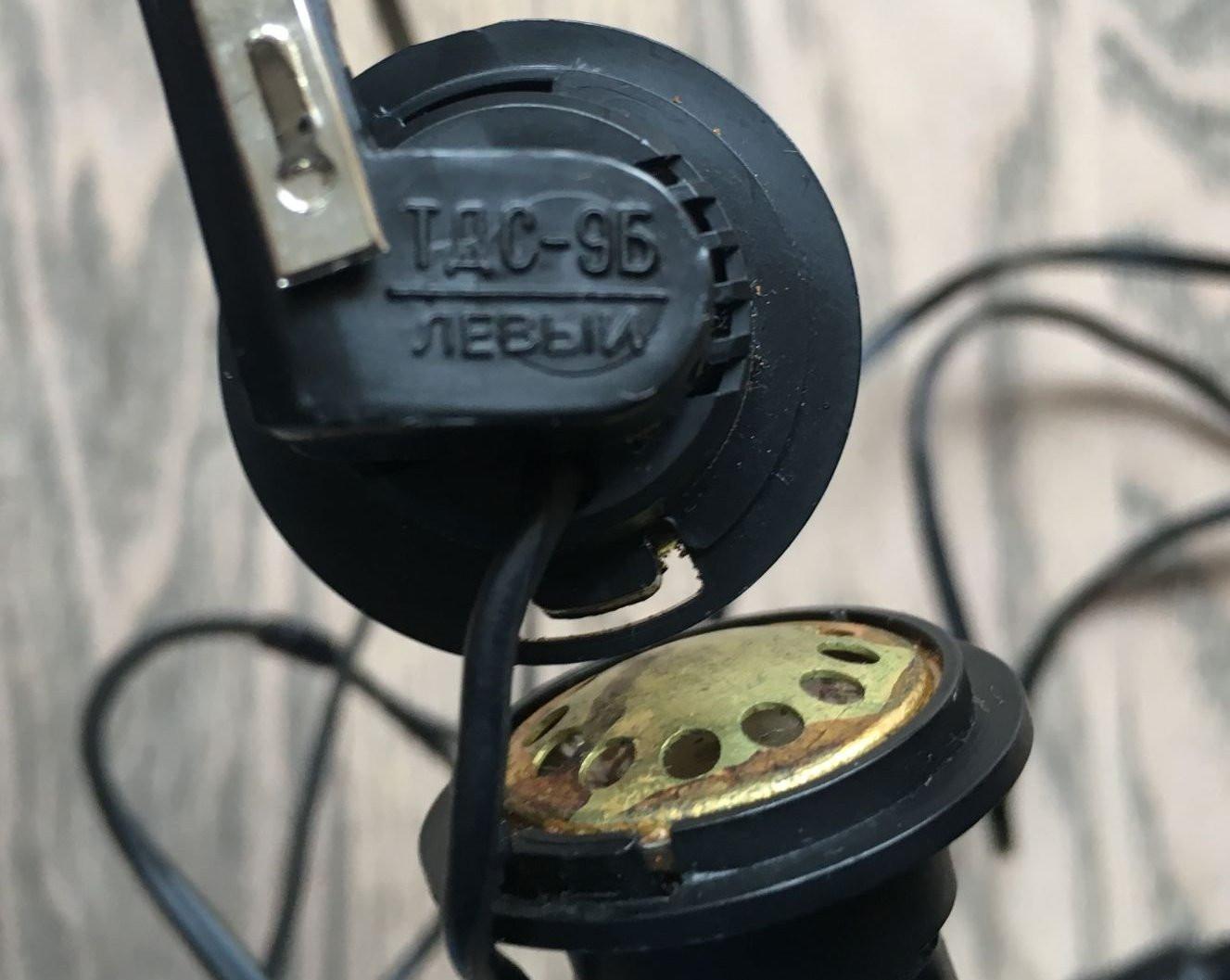

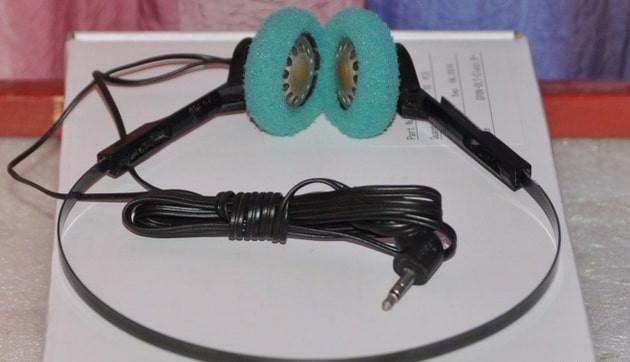

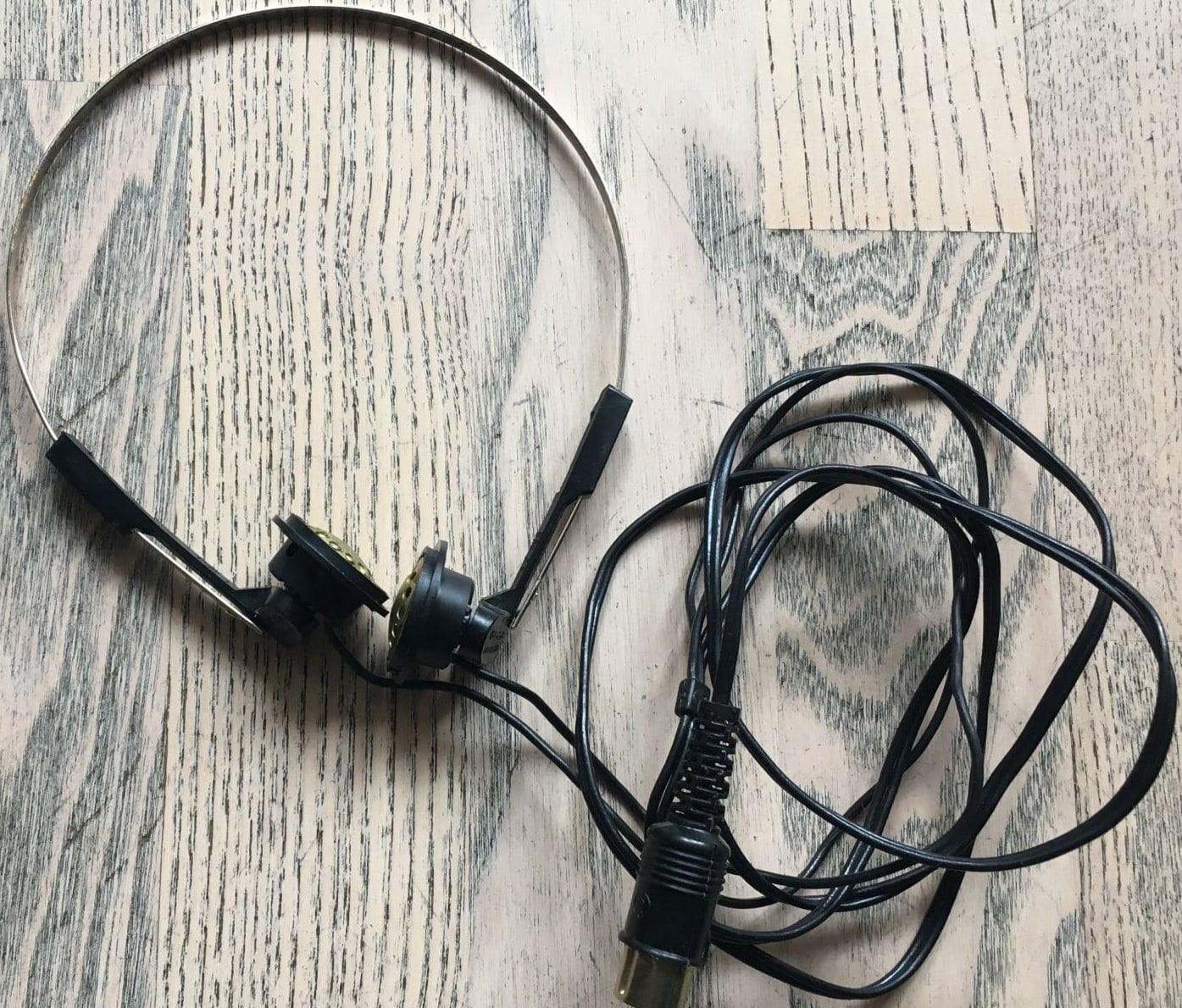

Преобразователь звука помещен в пластиковый корпус, который через шарнирное устройство приклеен к металлическому оголовью. Амбушюры изготовлены из пористого пенополиуретана, натянуты на бортик корпуса и полностью закрывают металлическую решетку, защищающую динамическую головку. К корпусу телефона крепится оголовье из металлической ленты, обеспечивающее комфортное прилегание.

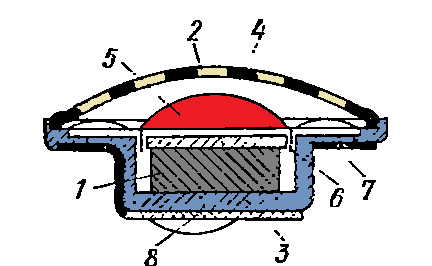

Магнитная система телефона состоит из кернового магнита 1, полюсного наконечника 2, фигурного стального стакана 3 и защитной решетки 4. Отбортовка стакана служит держателем подвижной системы. Сама подвижная система включает диафрагму 5 и приклеенную к ней звуковую катушку 6, находящуюся в зазоре магнитной системы. Выводы катушки проходят через отверстия в отбортовке стакана, приклеены к наружной стороне стакана и припаяны к печатной плате 7, которая зафиксирована на дне стакана. Отверстия стакана закрыты тканью 8, выполняющей функцию акустического сопротивления.

Устройство и материалы

Для улучшения качества звучания и надежности конструкции инженеры НПО «Вега» использовали специфические материалы. Магнит изготовлен из марки ЮН14ДК25БА размером 9х3 мм. Диафрагма выполнена из полиэтилентерафталатной пленки толщиной 20 мкм, что обеспечивает высокую жесткость и низкие искажения. Звуковая катушка намотана проводом ПЭВТЛ-1 диаметром 0,025 мм. Ее диаметр составляет 10,3 мм, а высота — 1,65 мм. Общее число витков катушки — 75. Для подключения использован провод марки ШМПЭВх0,084.

Если вы ищете альтернативные варианты советских наушников, обратите внимание на ТДС-14 «Электроника», который также широко применялся в комплекте с соответствующей аппаратурой.

Звучание и применение

Телефон ТДС-9Б отличается мягким, «ламповым» тембром, характерным для советской Hi-Fi техники. Благодаря низкому сопротивлению и специфической настройке акуматического оформления, он хорошо раскрывается на усилителях с высоким выходным сопротивлением. Для тех, кто хочет получить максимальную отдачу от таких наушников, можно собрать композитный усилитель для наушников на LMH6672, который обеспечит чистое и детальное звучание.
