Усилитель TA2022 Tripath: обзор, характеристики и схема подключения
Изготовитель: Китай.
Плату усилителя на базе микросхемы TA2022 можно приобрести в 3 вариантах:
- набор для самостоятельной сборки без TA2022;
- набор для самостоятельной сборки с TA2022;
- готовая плата с TA2022.
Плату усилителя на TA2022 можно приобрести в 3 вариантах:
Усилитель – один из первых цифровых усилителей, дотягивающих до показателей Hi-Fi. Данная микросхема была внесена в список «25 микросхем, которые потрясли мир» по версии журнала IEEE Spectrum. Компания Tripath придумала даже новый класс, объявив свое устройство усилителем класса T (хотя принцип работы соответствует классу D).
Технические характеристики TA2022
Модель TA2022 является логическим продолжением линейки Tripath, предлагая высокую мощность при компактных размерах.
Характеристики:
- Тип: Стерео усилитель мощности класса Т
- Выходная мощность: 125 Вт/4 Ом (88 Вт/8 Ом)
- Выходная мощность на канал при КНИ 0,1%: 90 Вт/4 Ом (60 Вт/8 Ом)
- Выходная мощность на канал при КНИ 0,015%: 70 Вт/4 Ом (45 Вт/8 Ом)
- Выходная мощность при мостовом включении: 100 Вт/4 Ом (200 Вт/8 Ом)
- Динамический диапазон: 102 дБ
Схема подключения и описание работы

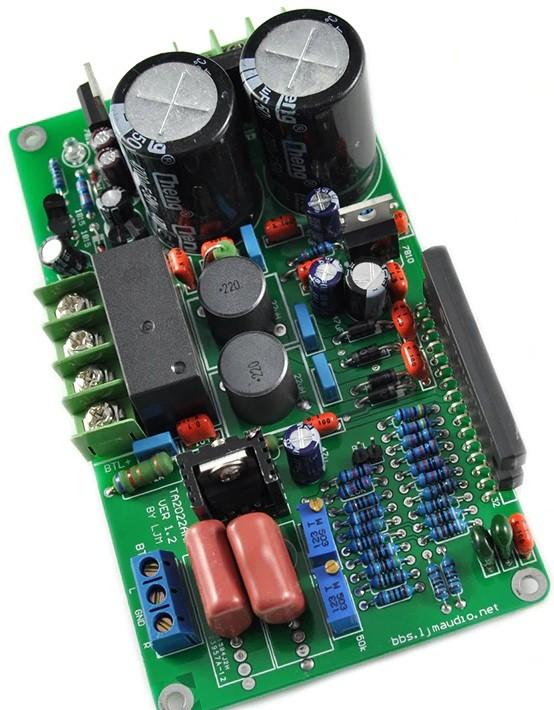

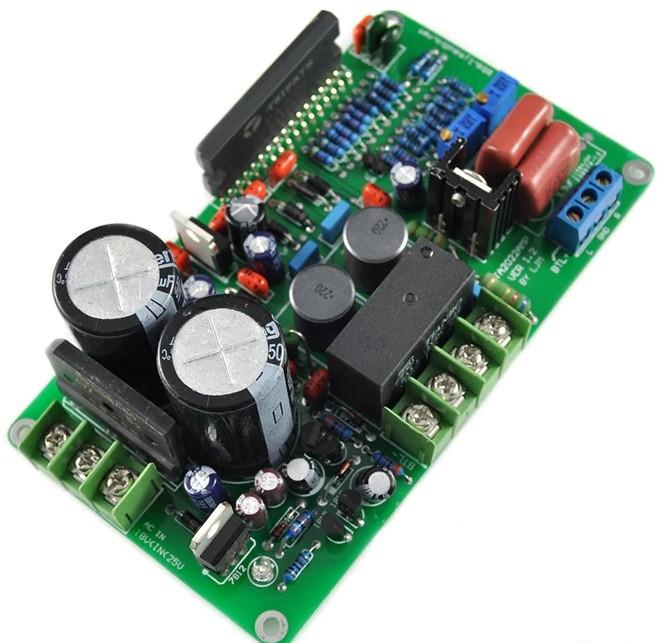

Усилитель может работать в мостовом режиме (BTL). Питание на плату усилителя подается переменное, со средней точкой от 18 В до 24 В для мостового режима и от 20 В до 24 В для 2-х канального режима. Но рекомендуемое напряжение составляет 22-0-22 В. В блоке питания установлен диодный мост на 25 А и пара фильтрующих конденсатора 4700 мкФ/50 В. Входной конденсатор пленочный Panasonic на 3,3 мкФ. Кроме блока питания на плате установлена защита для акустических систем на реле.
