Импульсный блок питания WX-DC2412 12В 8А: обзор и характеристики

Недавно столкнулся с необходимостью использовать в усилителе блок питания с переменного 220 В на постоянное 12 В с током 3А. Изначально хотел сделать с трансформатором и CRC фильтром, но импульсный БП имеет важный для меня плюс — он в разы меньше габаритами трансформаторного. Поискав в интернете, нашел хорошее предложение, по цене он вышел дешевле, чем заказывать из Китая. Взял с запасом по мощности, на 8А, но для полной мощности придётся поставить радиатор побольше и добавить кулер. Еще данный блок имеет маркировку – WX-DC2412. Для сравнения, более мощный вариант можно посмотреть в статье про импульсный блок питания GHXAMP (500 Вт).

Характеристики

Входное переменное напряжение (AC): 85 – 265 В

Выходное постоянное напряжение (DC): 12 В

Выходной ток: 4А (8А с кулером)

Размеры платы: 115х66х38 мм

Вес: 0,25 кг

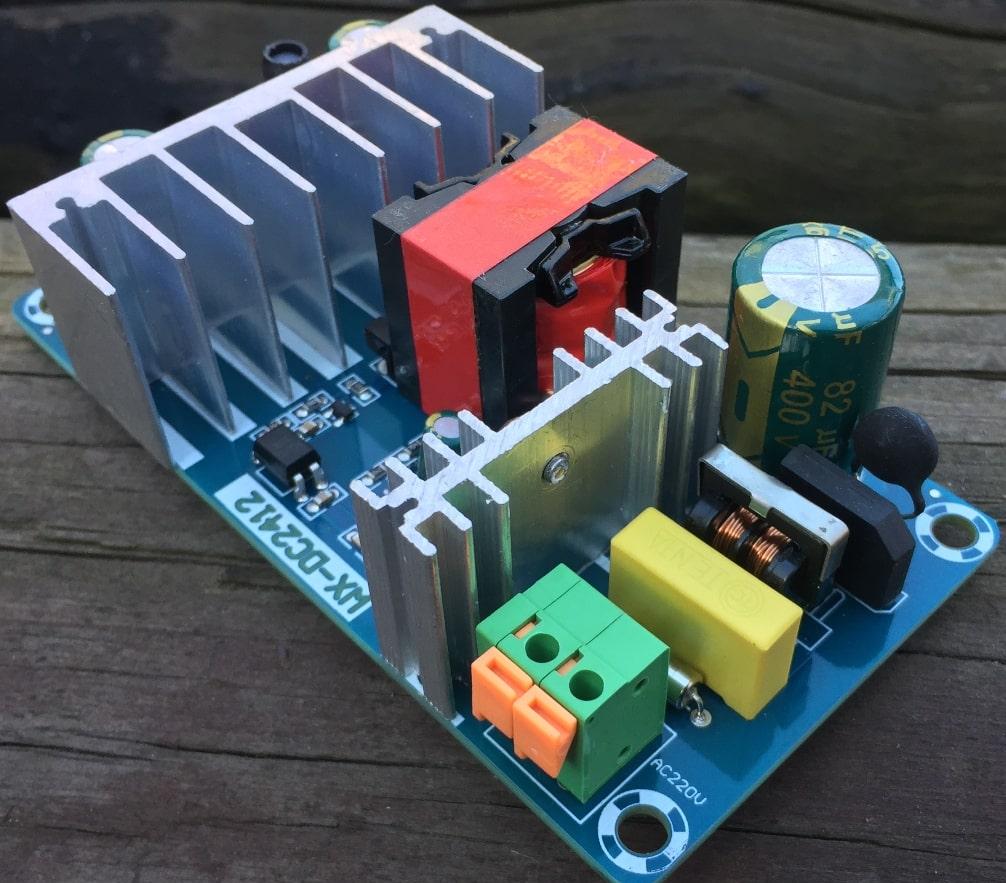

Описание

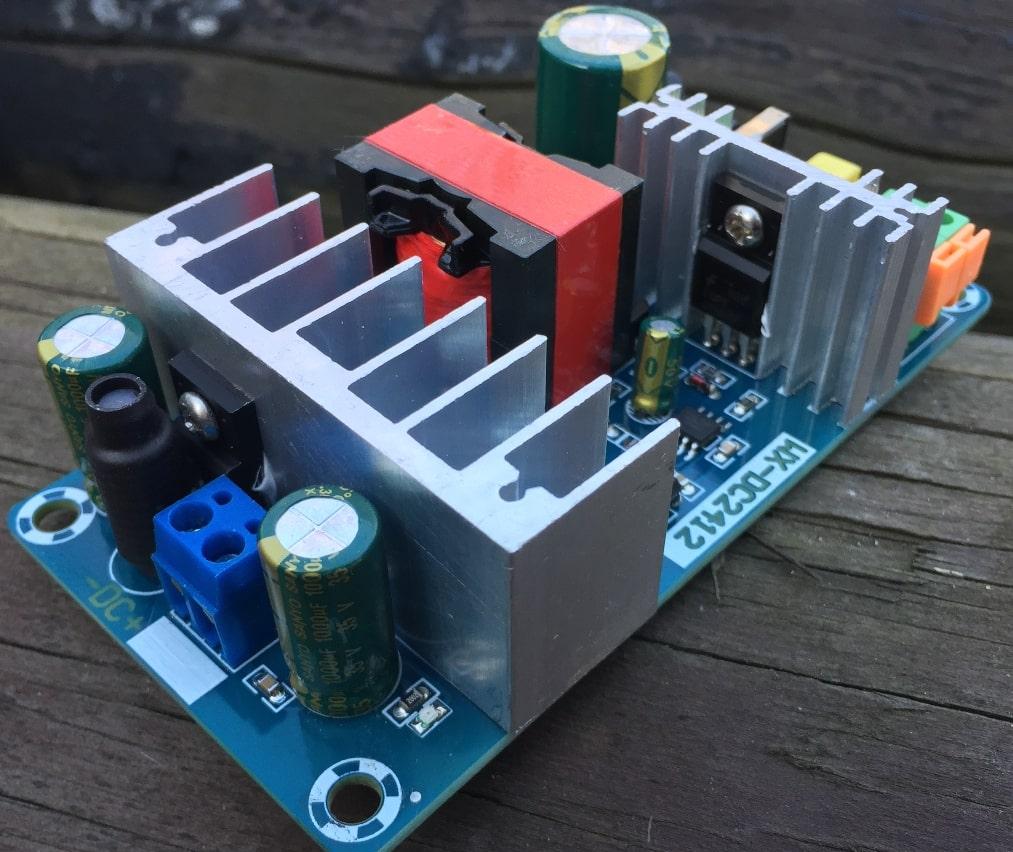

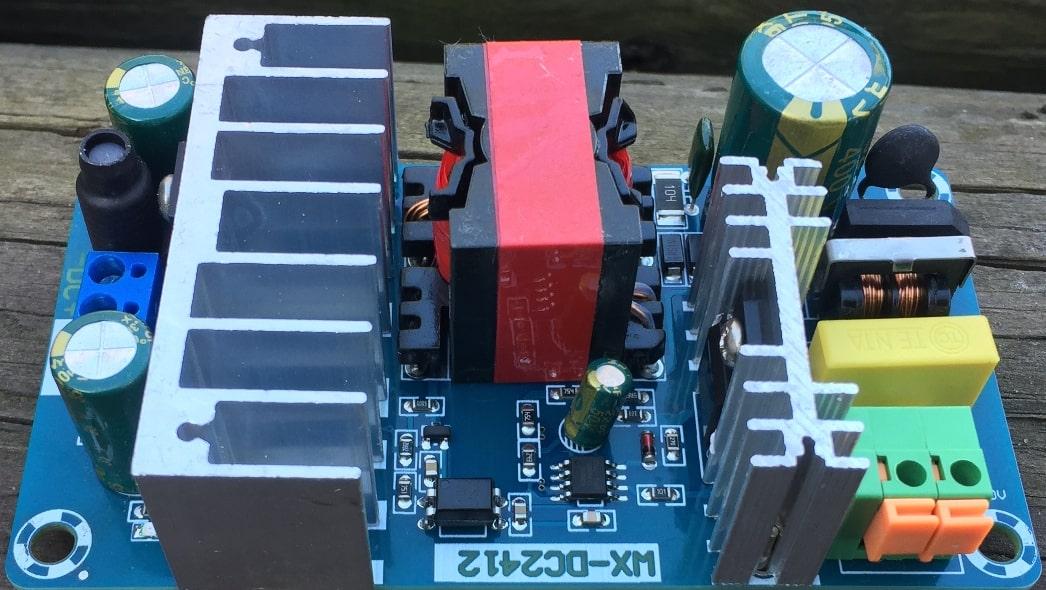

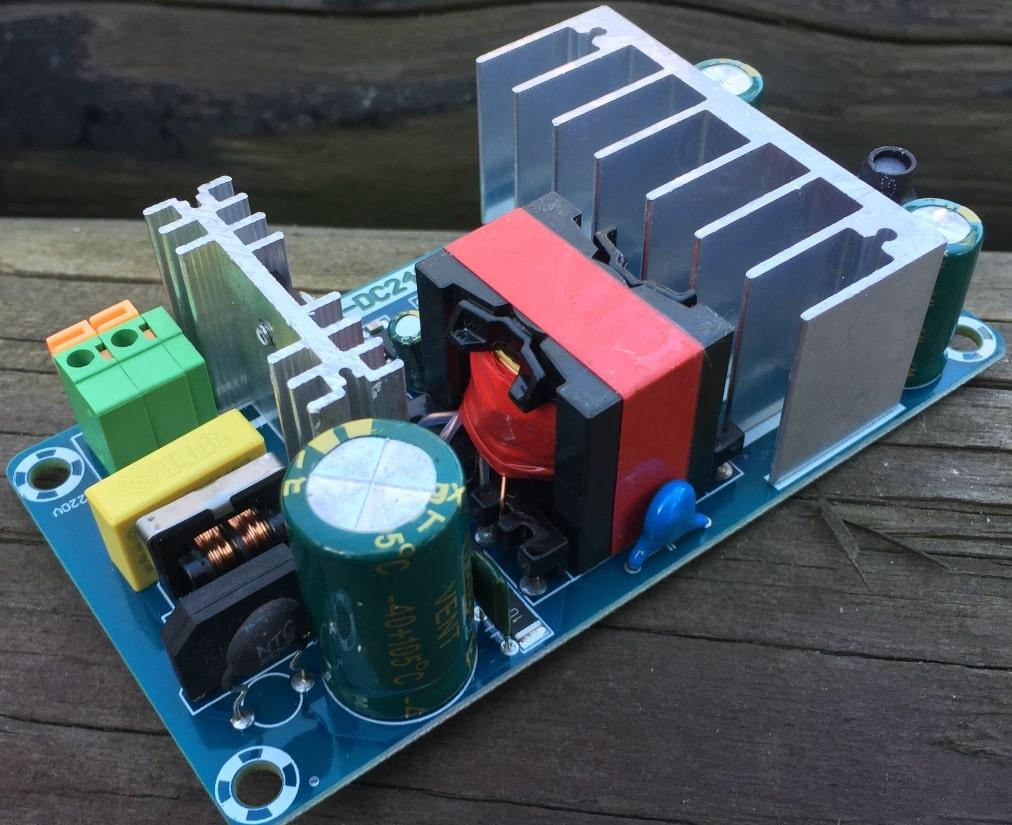

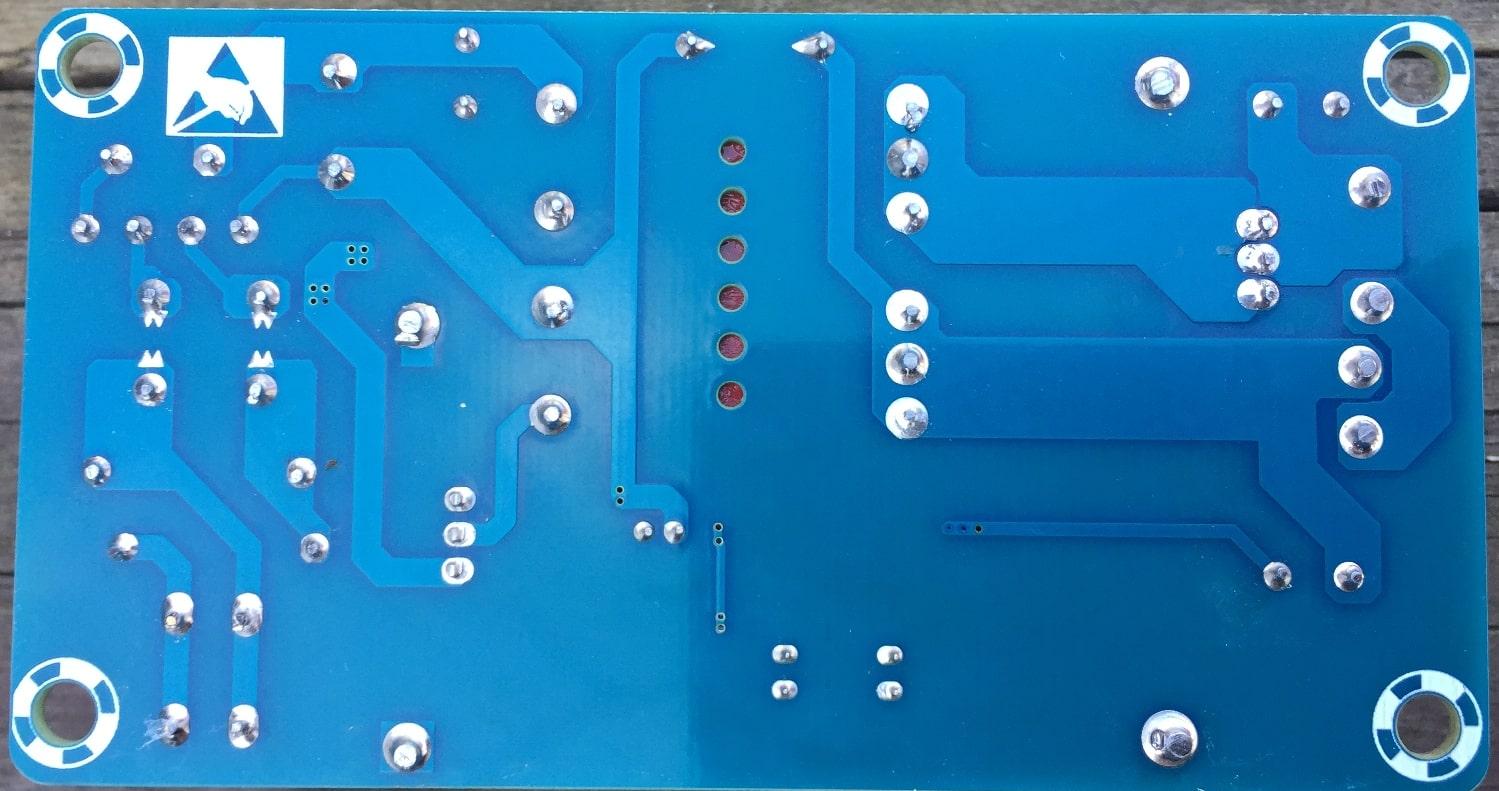

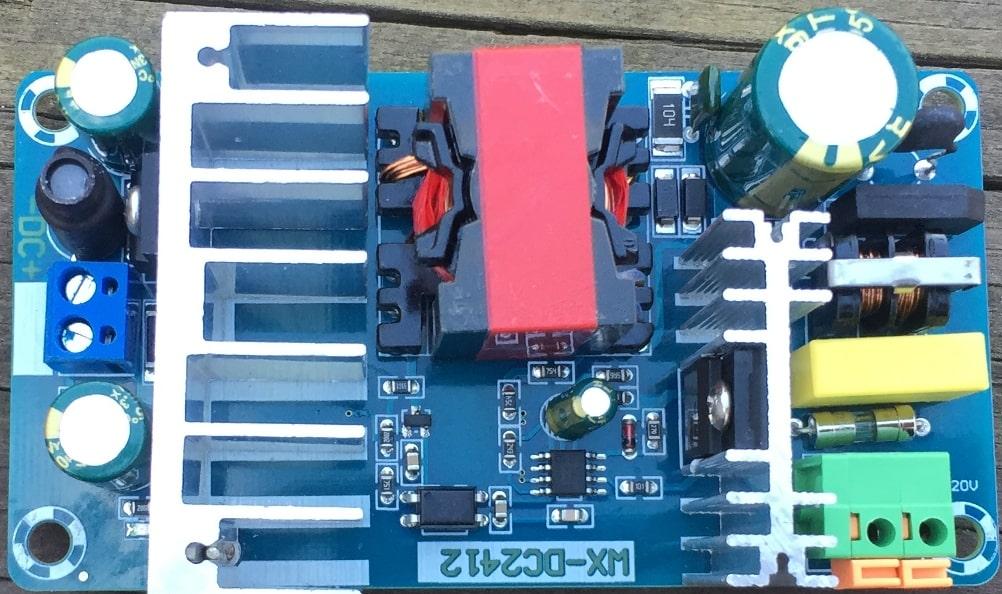

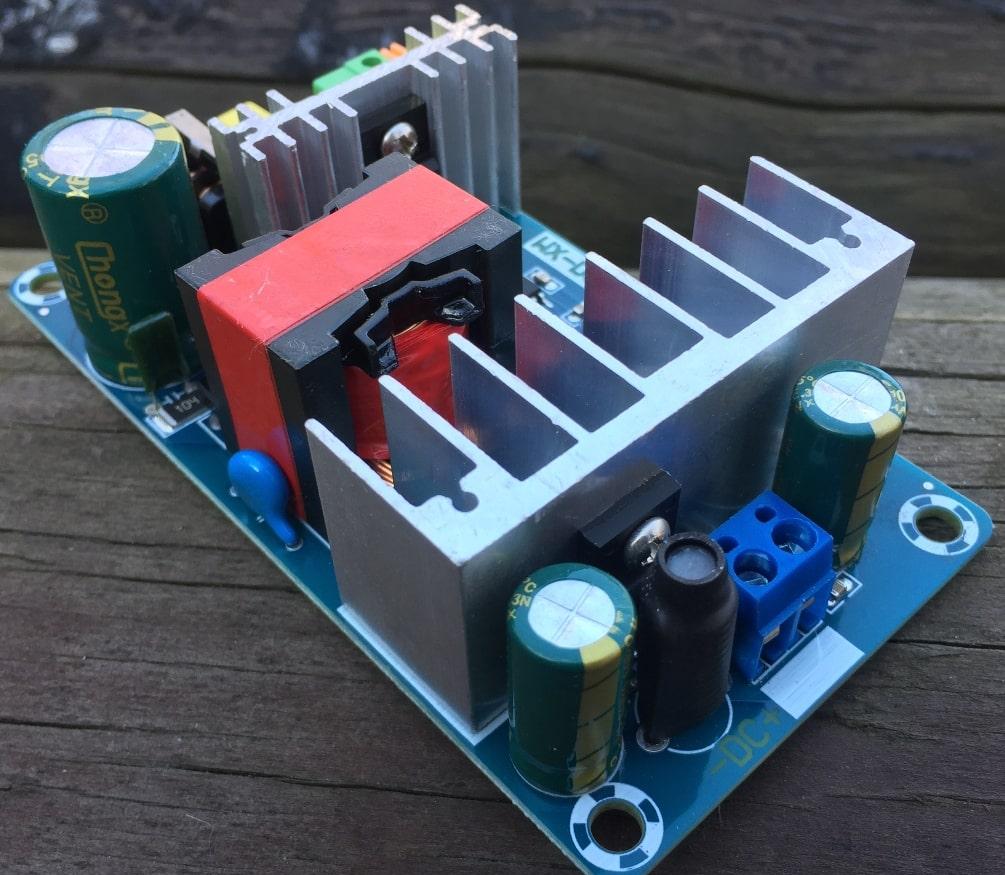

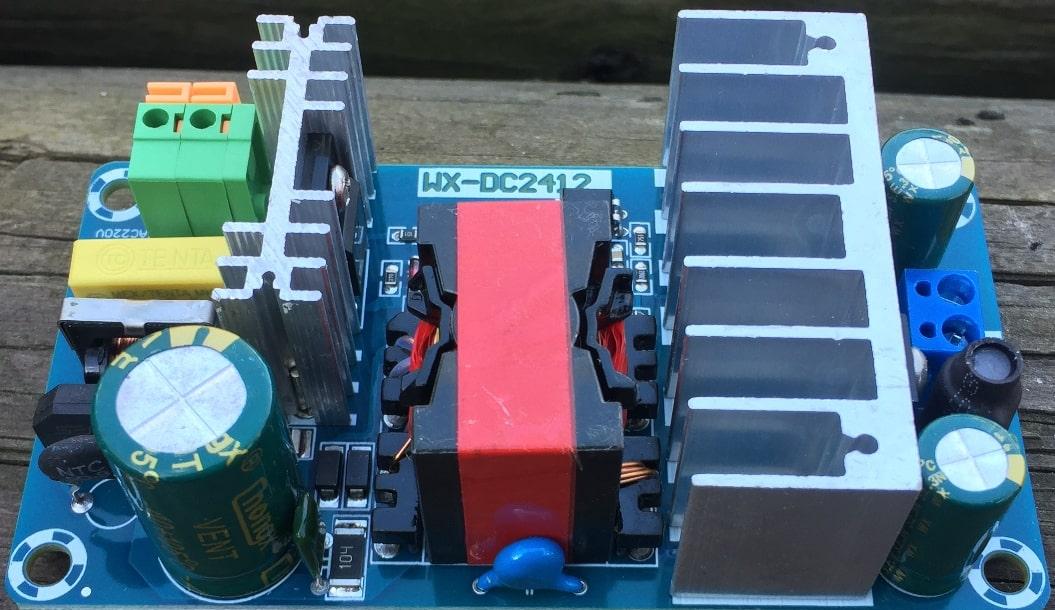

Плата открытая, двухсторонняя, но элементы находятся с одной стороны. В целом, все сделано неплохо, но некоторые элементы установлены криво, а по качеству пайки есть несколько замечаний — в некоторых местах добавить олова не помешает. В остальном, за такую цену — это отличный подарок. По данной модели можно найти варианты с выходным напряжением от 3,3 В до 48 В (однополярные). Выбор по току начинается от 1А и доходит до 9А. Дополнительно блок имеет защиту от перегрузки по току и короткого замыкания. Для проектов с высокой нагрузкой также подойдет высококачественный мощный усилитель моноблок.

Входной разъем для 220 В выполнен зажимами, выходной 12 В — на винтовых клеммах. На входе присутствует предохранитель. На выходе установлена дроссельная катушка в термоусадке, включенная в разрыв плюсового провода. При подаче питания у выходного разъема загорается светодиод индикации. Плата закрепляется в корпусе устройства на 4 винтах (в комплект не входят). Для качественной сборки системы питания можно также рассмотреть балансный мостовой усилитель мощности (250 Вт).

Схема

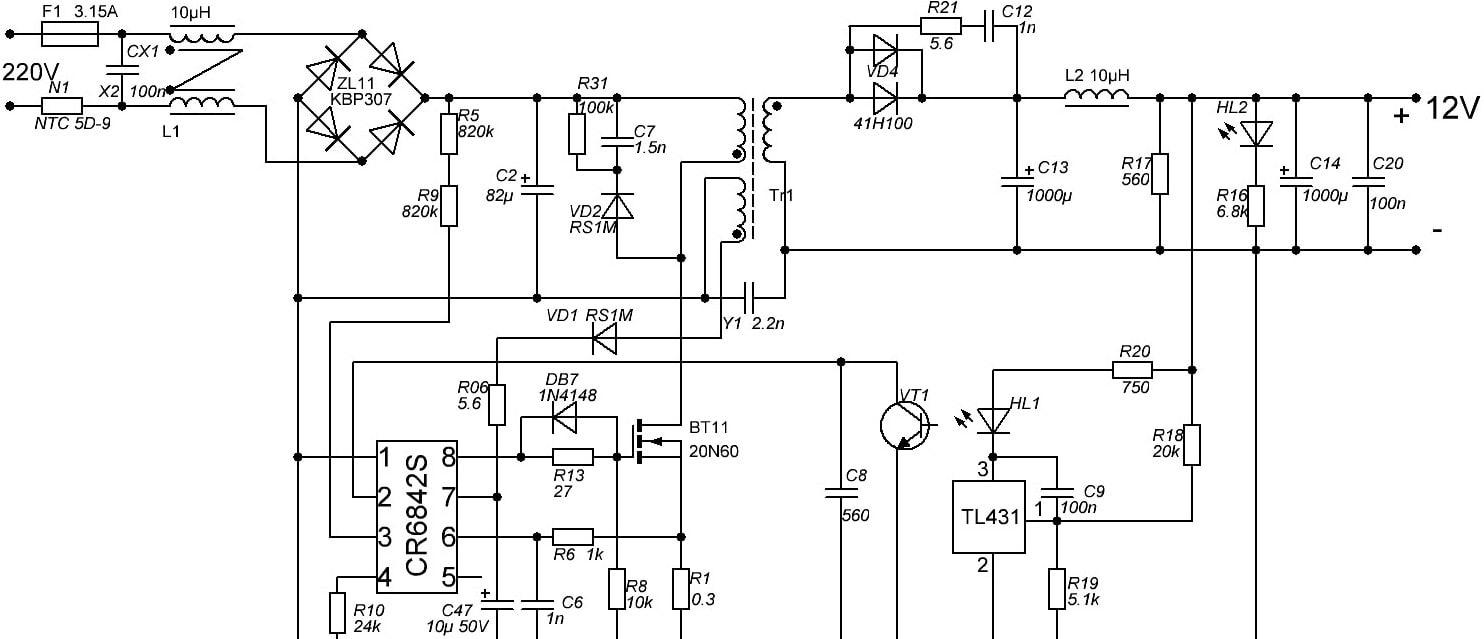

Схема из kirich.blog

Автор:
