Светодиод: устройство, принцип работы и применение в электронике

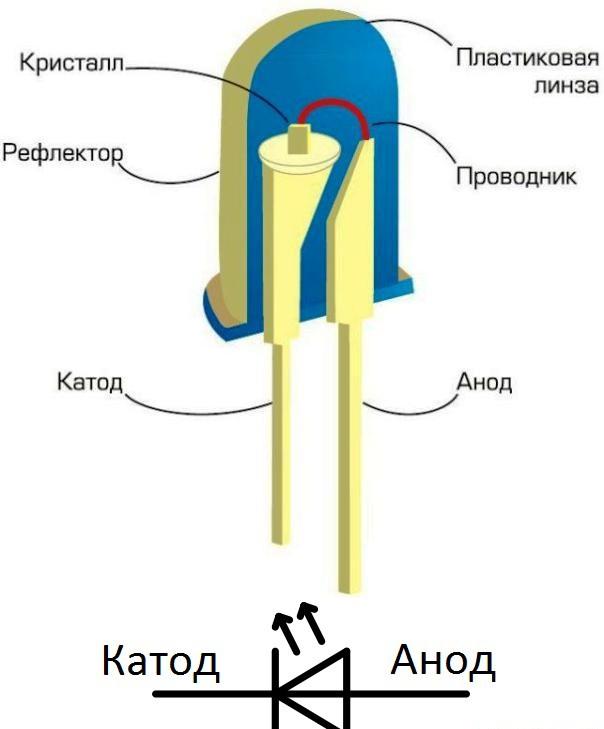

Светодиод (LED от англ. Light-emitting diode) — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении. В отличие от лампы накаливания, спектр излучения светодиода лежит в узком диапазоне и зависит от химического состава полупроводника. Это позволяет получать чистый цвет без использования светофильтров, что критически важно для качественной индикации в аудиотехнике и Hi-Fi оборудовании.

Физика процесса и вольт-амперная характеристика

При пропускании тока через p-n переход происходит рекомбинация носителей заряда (электронов и дырок) с излучением фотонов. Однако не все материалы эффективны. Лучшие излучатели относятся к прямозонным полупроводникам (A^IIIB^V — GaAs, InP; A^IIB^VI — ZnSe, CdTe). Варьируя состав, можно создавать диоды от ультрафиолета (GaN) до среднего ИК-диапазона (PbS).

Диоды из непрямозонных материалов (кремний, германий) свет практически не излучают. Советский жёлтый светодиод КЛ 101 на основе карбида кремния имел низкую яркость. Современные разработки используют квантовые точки и фотонные кристаллы для повышения эффективности.

Вольт-амперная характеристика (ВАХ) светодиодов нелинейна. Проводимость начинается с порогового напряжения, которое зависит от материала и цвета излучения. Это свойство позволяет использовать светодиоды не только для света, но и как элементы логических схем или стабилизаторы напряжения низкой величины.

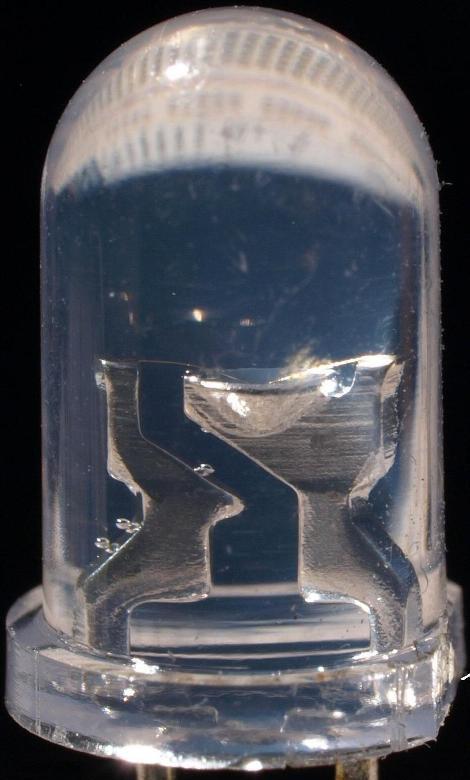

Основные параметры и типы

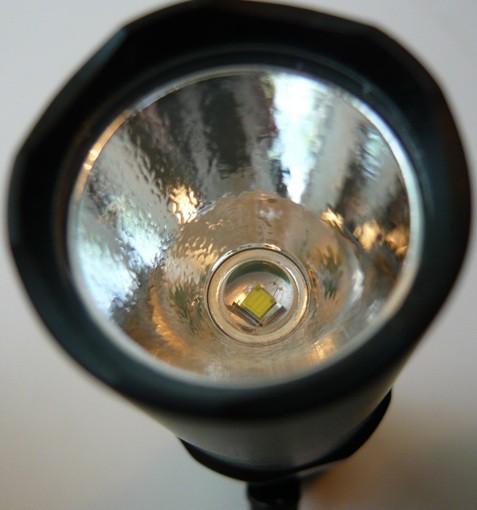

Современный люминофорный светодиод в ручном фонаре. Яркость сравнима с лампой накаливания 15 Вт.

Характеристики по цветам и напряжению

Для правильного расчета цепи необходимо учитывать прямое падение напряжения (Vf), которое различается для разных спектров:

• Красные, желтые, оранжевые: 1.8 – 2.2 В

• Зеленые, синие, белые: 3.0 – 3.6 В

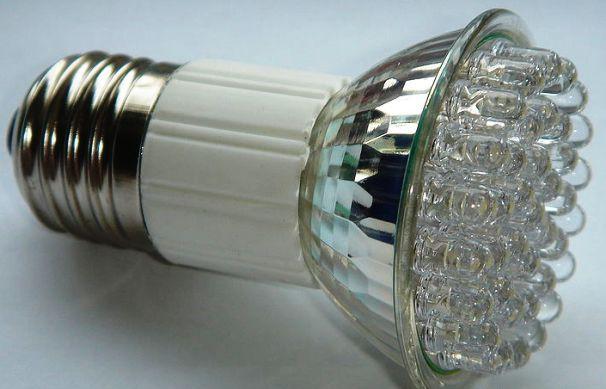

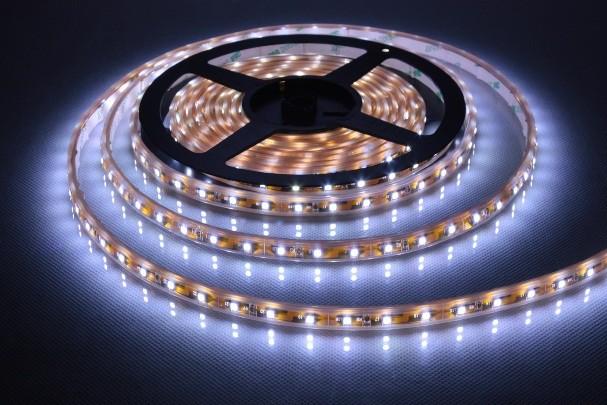

Светодиодная лампа и лента: примеры применения в освещении.

Применение в аудио и электронике

В аудиофильских системах светодиоды используются не только для подсветки, но и для индикации. Например, индикатор уровня сигнала на светодиодах позволяет визуально контролировать баланс каналов и отсутствие перегрузки (клиппинга). Важным аспектом является выбор типа индикатора: старые лампы не подходят из-за инерционности, а современные LED-матрицы требуют точного драйвера тока.

Современные сверхъяркие светодиоды чувствительны к качеству питания. Высокочастотные пульсации («иголки») и выбросы обратного напряжения ускоряют деградацию кристалла. Скорость деградации зависит от тока и температуры нелинейно, поэтому мощный светодиод требует качественного теплоотвода.

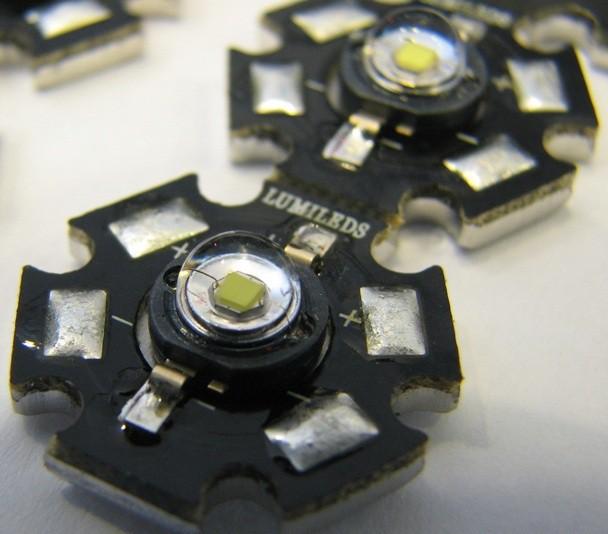

Мощный белый светодиод 20Вт на теплоотводящей пластине.

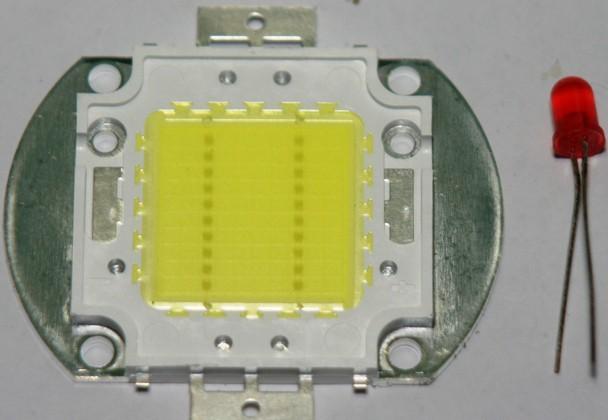

Сравнение мощного белого светодиода и красного индикаторного 5мм.

История появления и развития

Электролюминесценция известна более века. В 1907 году Генри Раунд (Marconi Labs) впервые заметил свет от карбида кремния. Русский экспериментатор Олег Лосев в 1920-х годах детально исследовал явление и запатентовал «световое реле» в 1927 году, описав связь спектров с ВАХ. Однако карбид кремния был неэффективен из-за непрямой запрещенной зоны.

В 1955 году Рубин Браунштайн (RCA) сообщил об ИК-излучении арсенида галлия. В 1961 году Боб Биард и Гари Питтмен (Texas Instruments) получили патент на первый ИК-светодиод. В 1962 году Ник Холоньяк (General Electric) создал первый видимый красный светодиод. Его аспирант М. Джордж Крэфорд в 1972 году изобрел желтый светодиод и увеличил яркость красных на порядок.

В 1970-е компания Fairchild Optoelectronics внедрила планарную технологию, снизив стоимость и повысив надежность. В 1976 году Т.П. Пиэрсолл создал светодиод для оптоволокна. В 1980-х материалы GaAlAs позволили использовать светодиоды в сканерах штрих-кодов и волоконно-оптических линиях связи. К 1987 году HP усовершенствовала технологию для замены габаритных огней в авто.

Прорыв в цветности произошел с появлением фосфида алюминия-галлия-индия (AlGaInP) в конце 80-х, что позволило стандартизировать производство зеленых, желтых и красных диодов. Однако синего спектра не хватало для создания белого света.

В 1993 году Исаму Акасаки и Ироси Амано (Nichia Corporation) продемонстрировали первый ярко-синий светодиод на нитриде индия-галлия. Это завершило формирование RGB-триады. В 1995 году Альберто Барбьери (Кардиффский ун-т) показал эффективность прозрачных контактов, что привело к появлению первых высокоэффективных белых светодиодов (синий кристалл + желтый люминофор).

Сегодня светодиоды — основа светотехники будущего благодаря эффективности и надежности. Исследования в области квантовых точек и новых полупроводников продолжаются, обещая еще большую мощность и снижение стоимости.
