Динамик Polycell: обзор диафрагмы из вспененного полиэтилена
Polycell — это редкий ВЧ-динамик, диафрагма которого изготовлена из вспененного полиэтилена. Изначально этот материал ассоциируется с упаковкой, однако в акустике он демонстрирует неожиданные свойства. О том, почему этот материал перспективнее традиционных, читайте в нашем обзоре.

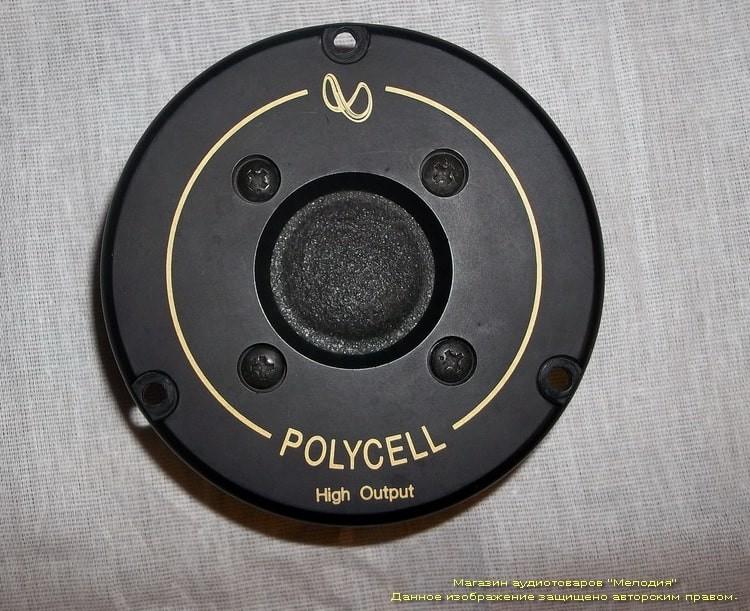

После длительного перерыва я вновь занялся ремонтом динамиков. На днях ко мне в руки попал весьма интересный ВЧ-динамик фирмы Polycell. Примечателен он тем, что его диафрагма изготовлена из вспененного полиэтилена – материала в общем-то “немузыкального” и используемого лишь для упаковки. Доселе я ничего подобного не встречал и после краткого визуального знакомства, увидев грубо опрессованный купол из вспененной пленки, посчитал, что сие – плод чьей-то самодеятельности (ну, родная мембрана, мол, вышла из строя и сделали суррогат, из чего попалось под руки).
Но я удивился ещё больше, когда взяв консультацию у знакомого инженера, узнал, что бумага, пластик и ткань давным-давно изжили себя как материал для мембран, и использование вспененных материалов – одно из самых перспективных направлений. Если вы планируете восстанавливать старые динамики, возможно, вам будет интересно узнать о реставрации пенополиуретанового подвеса динамика, так как сохранение подвеса критично для качества звучания.
Конструкция и материалы

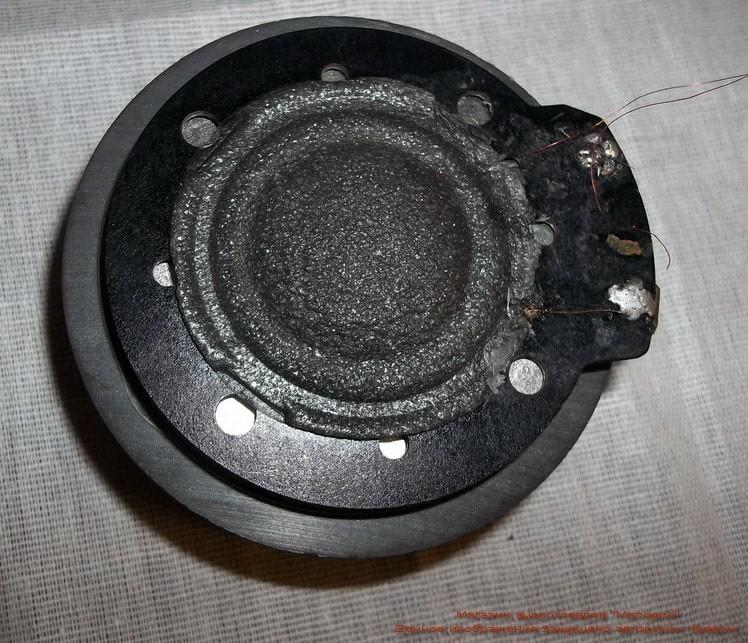

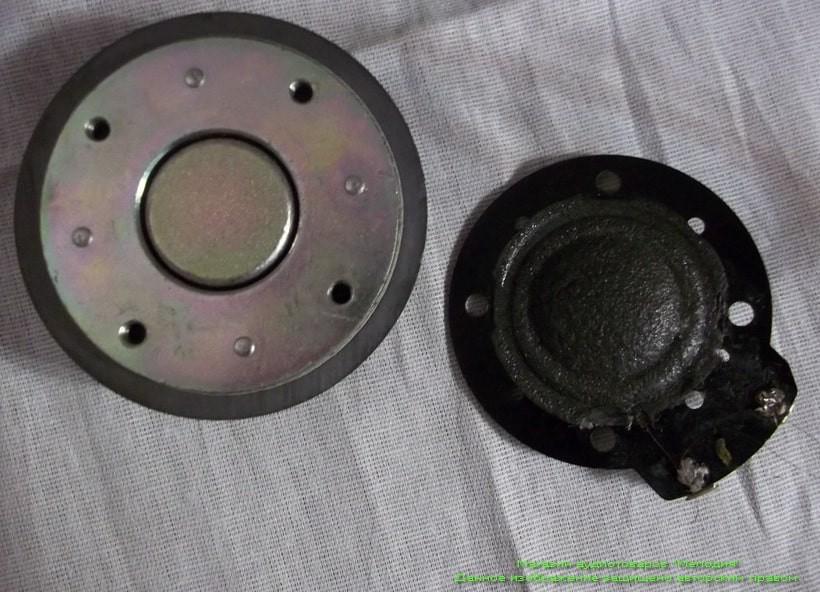

Подвижная система состоит из пластиковой кассеты, на которой смонтированы диафрагма и контактные клеммы. Диафрагма динамика имеет толщину ~0,2 мм и изготовлена из тонкой полиэтиленовой пленки, наподобие упаковочной, очевидно, методом горячего прессования.
Особенности вспененной пленки

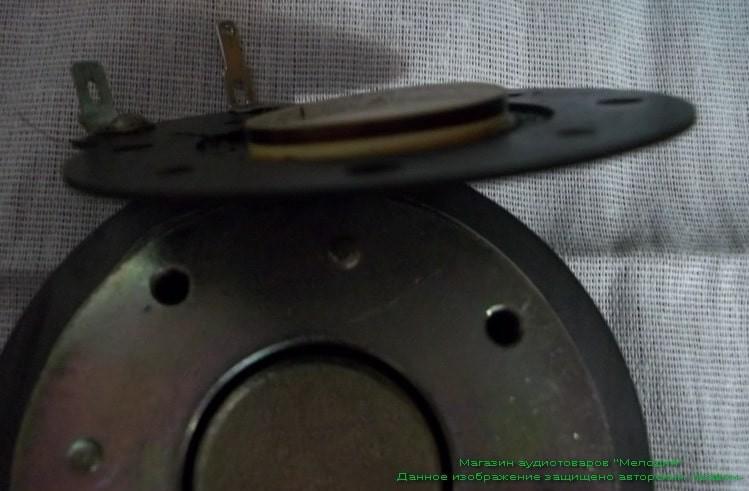

Однако, учитывая легкоплавкость упомянутого материала, разумно предположить, что разогревалась оснастка до температур весьма небольших. Звуковая катушка имеет параметры: диаметр – ~25 мм, высота – ~3.5 мм, высота намотки ~0,8 мм, и намотана медным эмальпроводом, на бумажном каркасе.
Звучание и применение

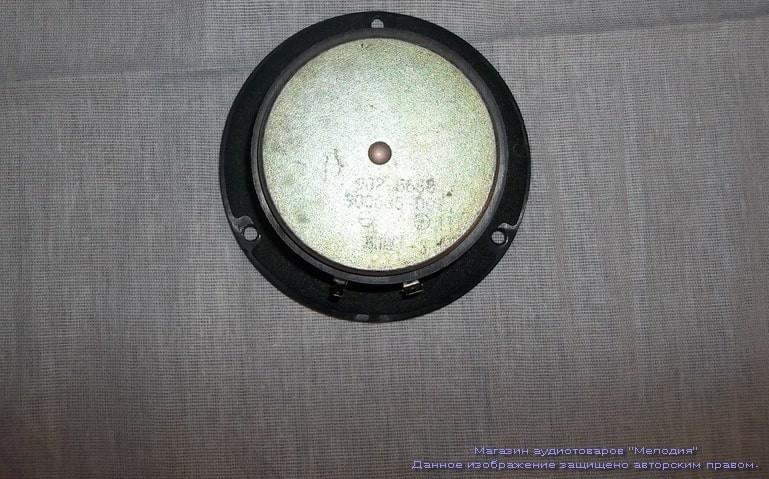

Концы катушки являются ее выводами – гибких шнурков конструкция не предусматривает. Подкупольное пространство диафрагмы задемпфировано ватой. Магнитная система динамика ничем не примечательна и останавливаться на ее описании я не буду. Для улучшения звучания бумажных динамиков часто используют пропитку бумажных динамиков незасыхающим силиконом, что также помогает снизить резонансы.
Звучит динамик весьма изысканно… Поскольку образец весьма и весьма интересный, я считаю долгом донести информацию до круга интересующихся. Если вас интересует тема акустических систем, рекомендую ознакомиться с анализом статьи "Make a small box act like a larger one with polyester fiberfill", где рассматриваются методы оптимизации корпусов.
