Софт-старт для двух трансформаторов: схема и печатная плата
Для надежной защиты ламповых и мощных транзисторных усилителей критически важно контролировать пусковые токи. Ниже представлена проверенная схема софт-старта на 2 трансформатора, адаптированная радиолюбителем nkl на базе оригинальной разработки от Nem0. Полное описание принципов работы и нюансы настройки вы можете найти в статье.
Ключевая особенность данной модификации — использование надежных реле RT424024 и 314024, рассчитанных на напряжение 24В. Схема спроектирована с учетом специфики питания, где используются два силовых трансформатора, как это реализовано в проекте усилителя «UNI 30».
Принцип работы и защита
Основная задача платы — плавный заряд фильтрующих конденсаторов и ограничение броска тока в момент включения. Данная схема имеет встроенную защиту при отсутствии 24 В. Это означает, что если цепь управления питанием нарушена или напряжение на реле недостаточное, силовая часть не будет включена, что спасает выходные каскады от пробоя.
Необходимые компоненты
Для сборки устройства потребуются следующие детали:
- Реле управления 24В (модели RT424024 или 314024).
- Силовые контакты для коммутации первичной обмотки трансформаторов.
- Резисторы для ограничения зарядного тока.
- Полупроводниковые элементы (диоды, транзисторы) согласно схеме Nem0.
Схема отлично подходит для интеграции в различные самодельные проекты, включая УМЗЧ на базе TDA2051, где стабильность питания играет решающую роль для качества звука.
Печатная плата и подключение

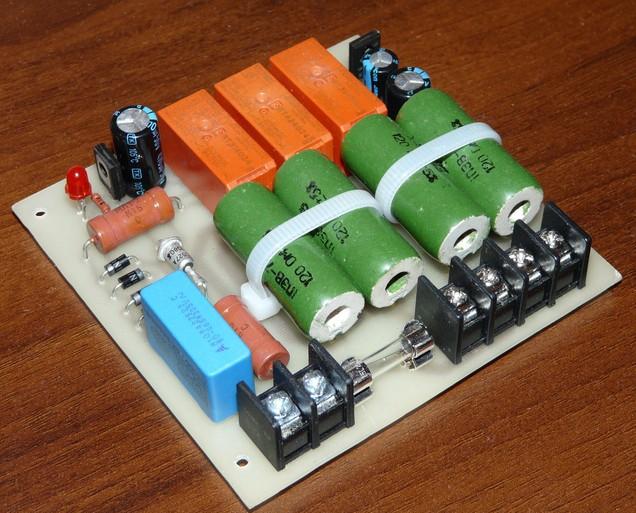

Автор подготовил и отладил печатную плату, которая минимизирует наводки и обеспечивает надежный контакт. прилагается для самостоятельного изготовления. Подключение осуществляется последовательно с первичными обмотками обоих трансформаторов.
Использование данного узла защиты особенно актуально для сложных акустических систем, таких как 2-х полосная АС «NE/XT», где требуется точная синхронизация работы всех компонентов.
Автор: nkl (cxem.net)
