Усилитель мощности Сигма-200: обзор и характеристики
Двухканальный эстрадный «Сигма-200» изготавливался под торговой маркой «Эстрадин» на производственном объединении «Электроизмеритель» в Житомире с 1988 года. Этот аппарат стал старшей моделью в линейке советских усилителей, предлагая высокую надежность и мощное звуковое решение для своих времен. В отличие от более простых моделей, таких как Корвет 100 УМ-048С, Сигма-200 обладал улучшенным тепловым режимом и индикацией.
Технические характеристики Сигма-200:
- Выходная мощность на канал (4 Ом): 100 Вт
- Выходная мощность в режиме «МОСТ» (8 Ом): 200 Вт
- Масса устройства: 10 кг
- Розничная цена (1989 год): 374 руб.
Обзор конструкции и дизайна

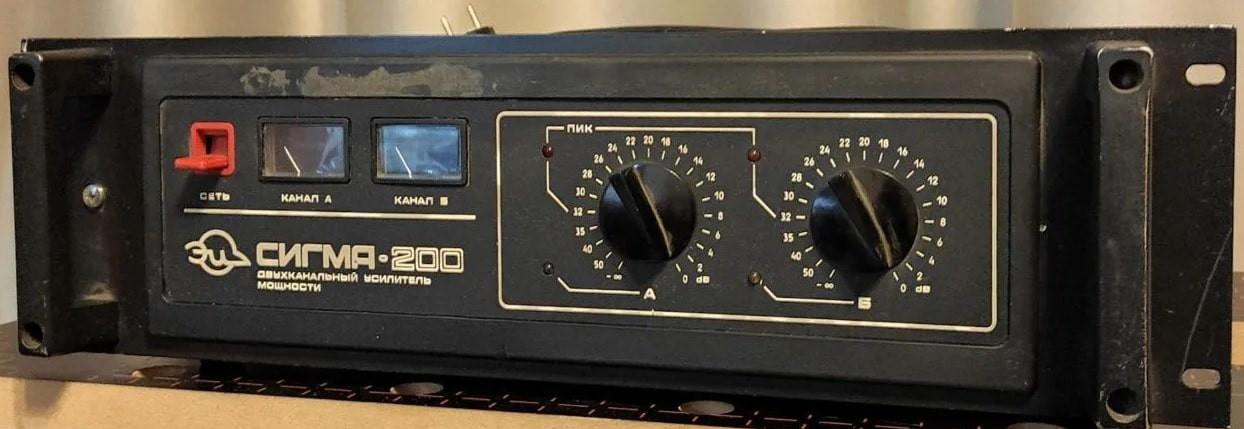

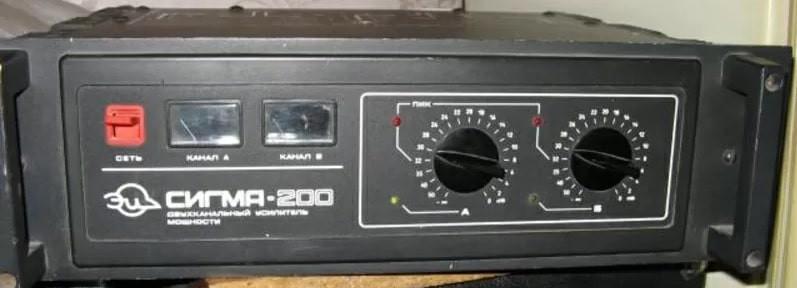

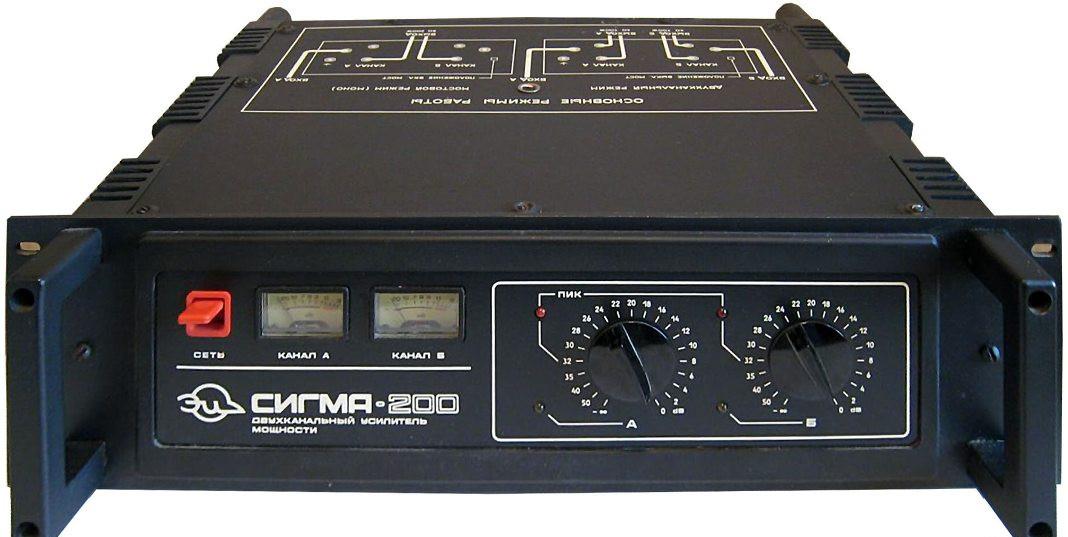

Корпус усилителя выполнен из металла, при этом боковые стенки представляют собой массивные алюминиевые ребристые радиаторы, обеспечивающие эффективное охлаждение мощных транзисторов. На передней панели установлены стрелочные индикаторы уровня сигнала, что позволяло визуально контролировать работу каналов и отсутствие искажений. Также здесь расположены регуляторы громкости (на дискретных потенциометрах), сетевой тумблер и удобные боковые ручки для транспортировки тяжелого аппарата.

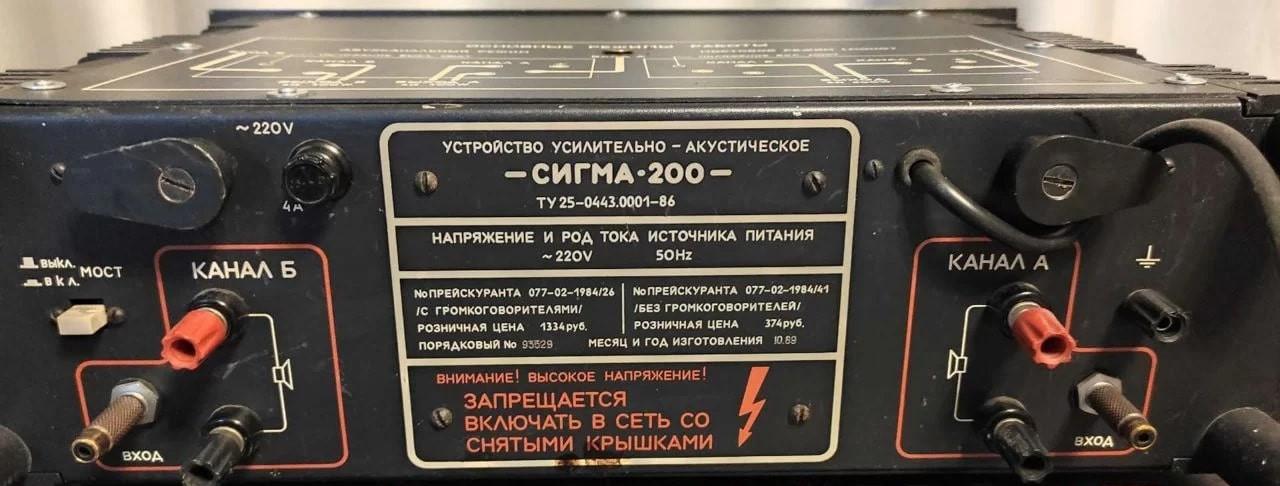

На задней панели расположены пара винтовых выходных разъемов для подключения акустических систем, пара входных разъемов Jack 6.3 мм, кнопка переключения на режим «МОСТ» и заземляющая клемма. По углам, являясь продолжением боковых радиаторов, установлены 4 ножки для установки усилителя в вертикальном положении, что улучшает циркуляцию воздуха.

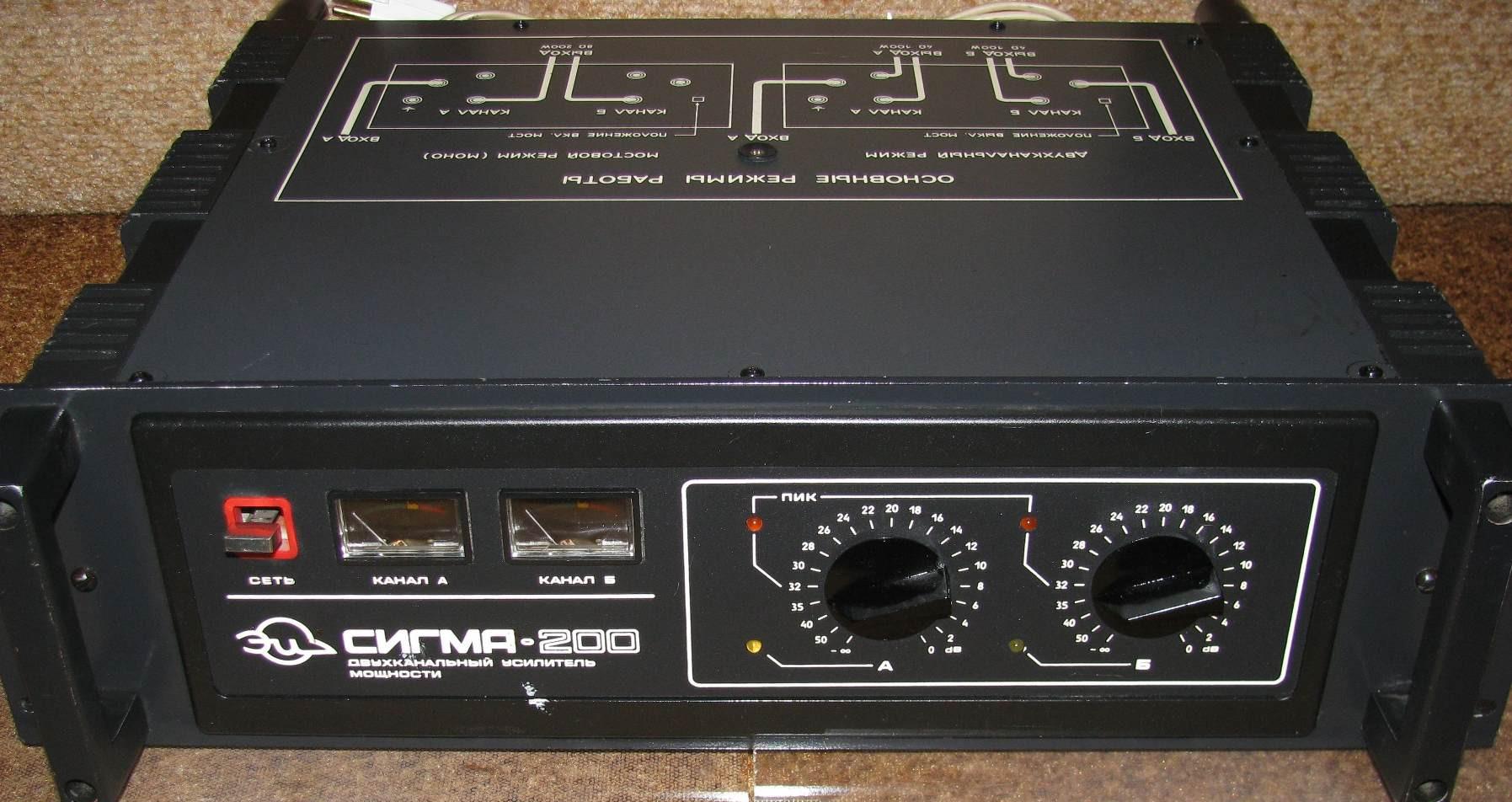

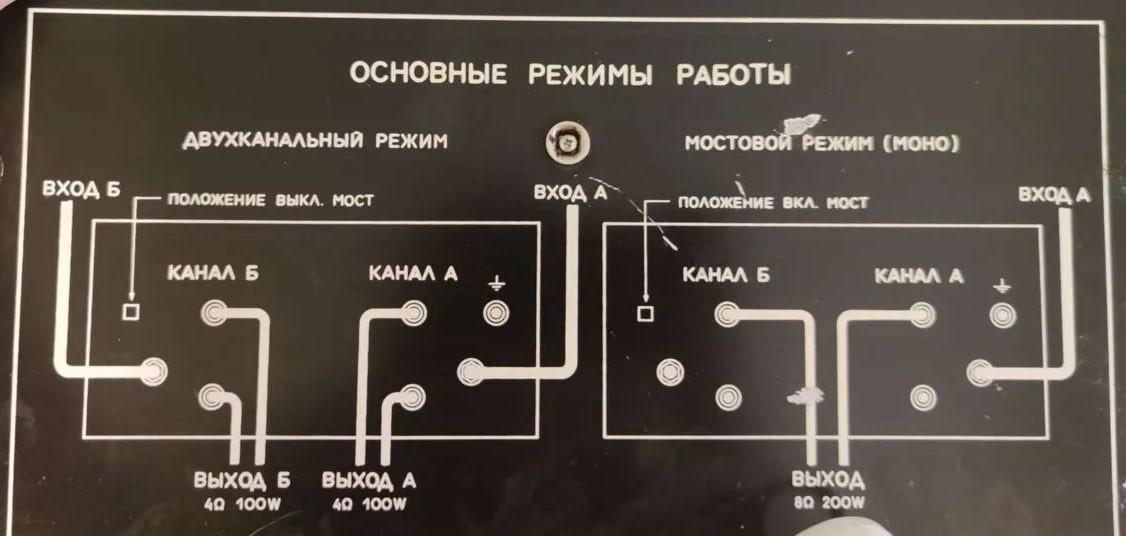

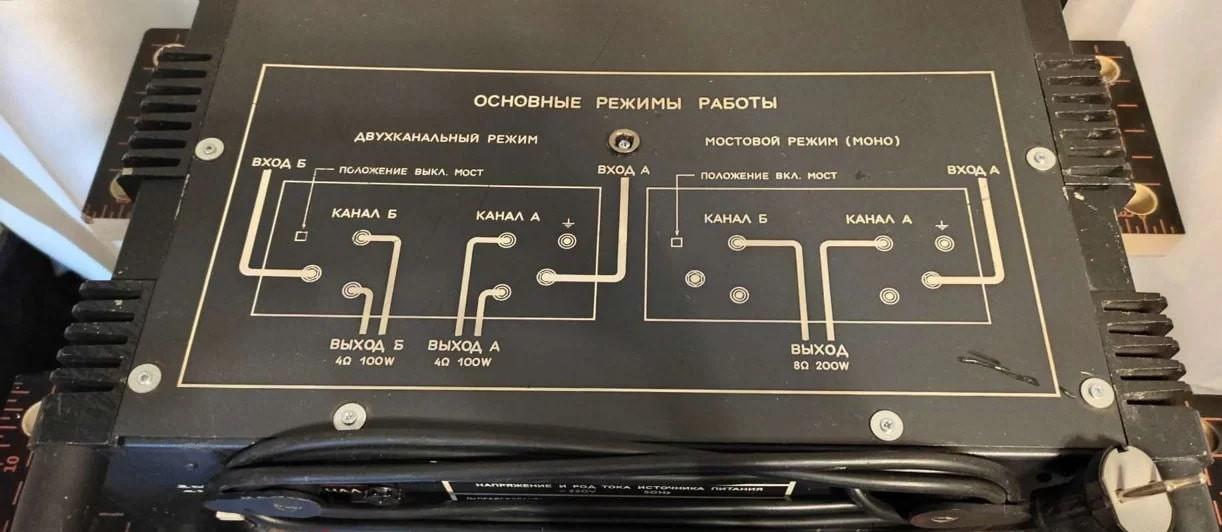

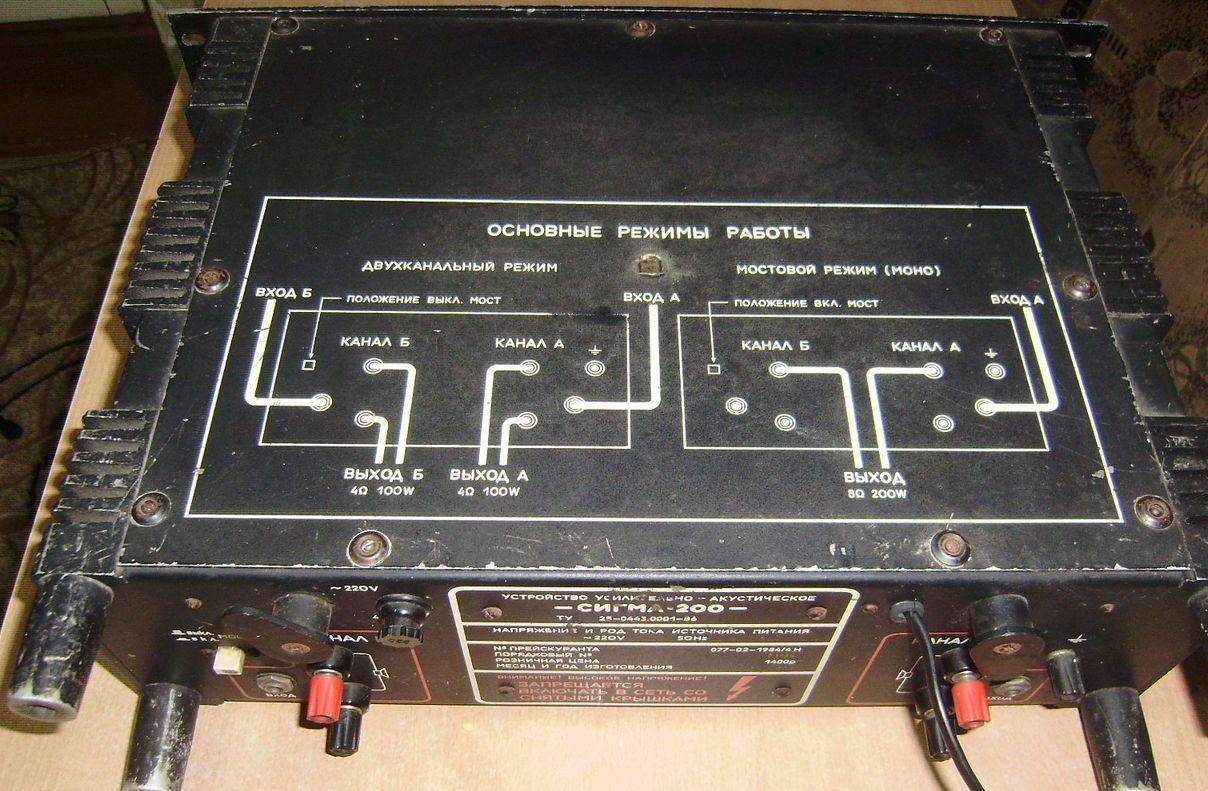

На верхней крышке нанесена схема основных режимов работы усилителя: в двухканальном (стерео) режиме и в режиме моста (соединении двух каналов в один для питания сабвуфера или мощной АС). Такой подход был характерен для профессиональной и полупрофессиональной аппаратуры того времени, позволяя пользователю быстро разобраться в подключении без изучения инструкции.

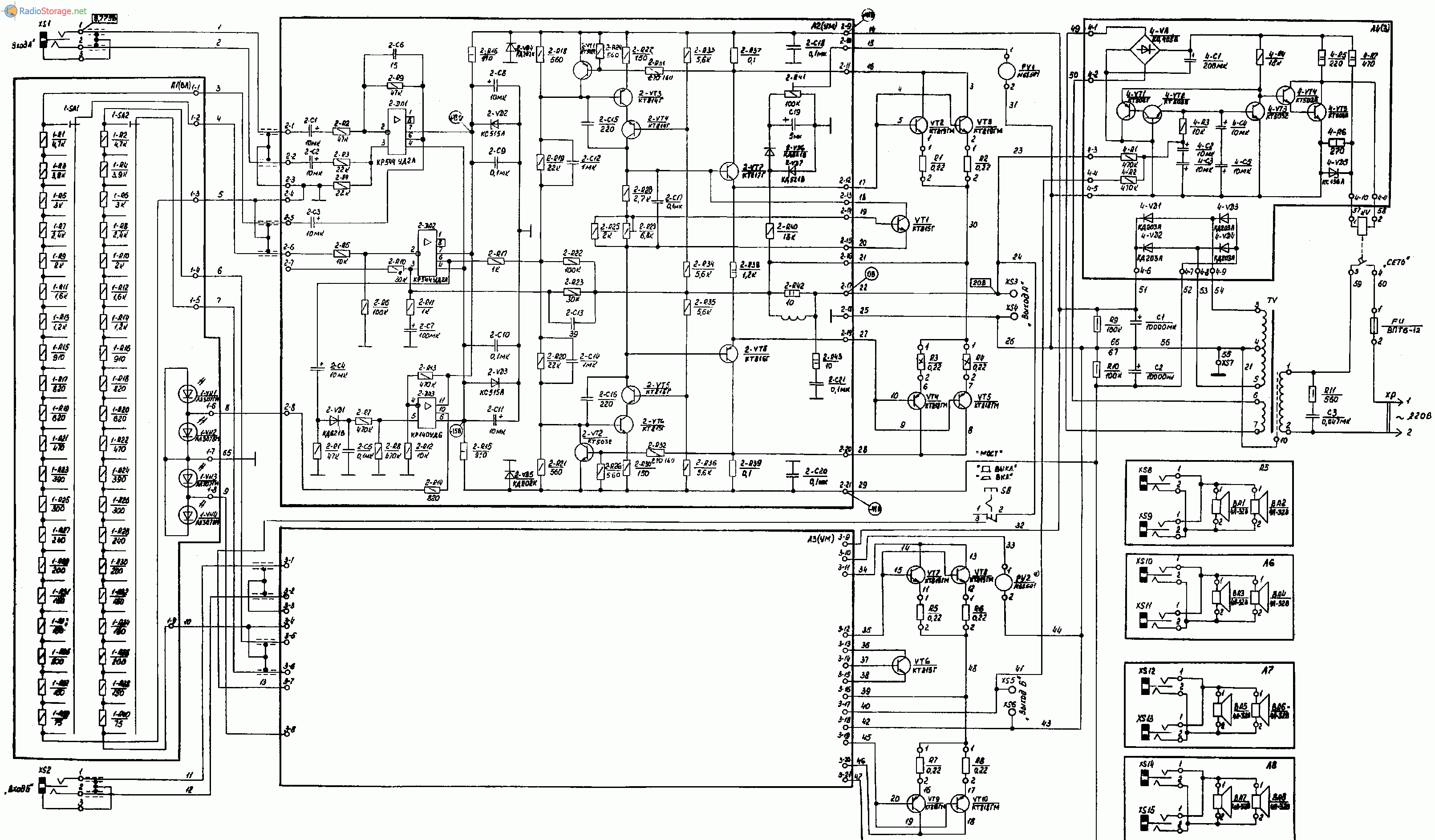

Электрическая схема и внутреннее устройство

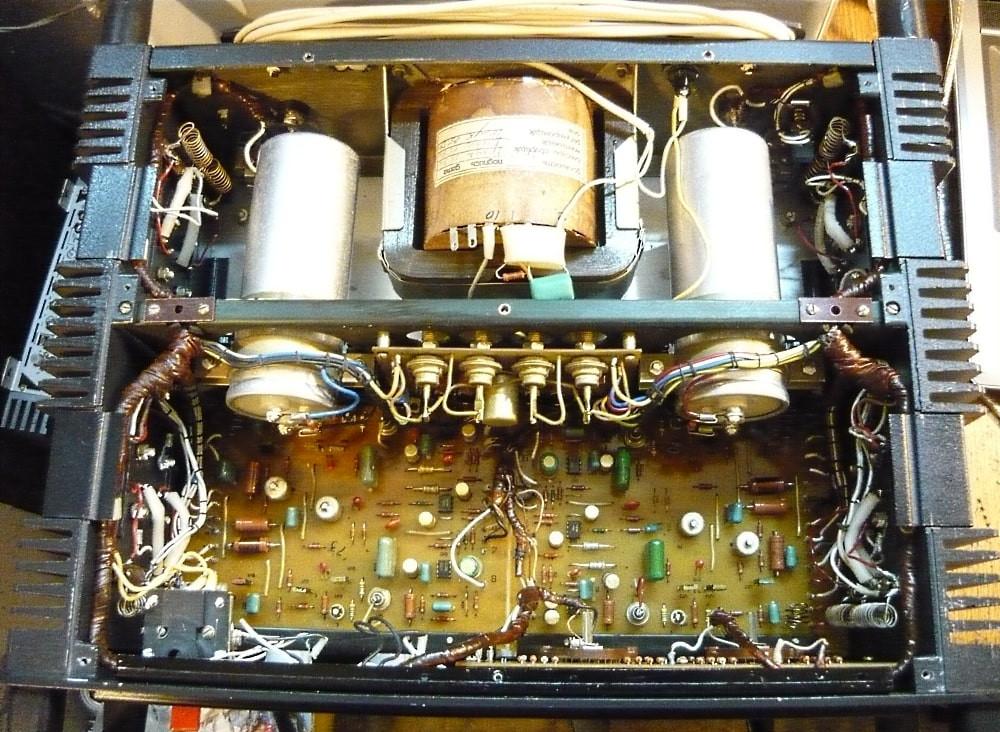

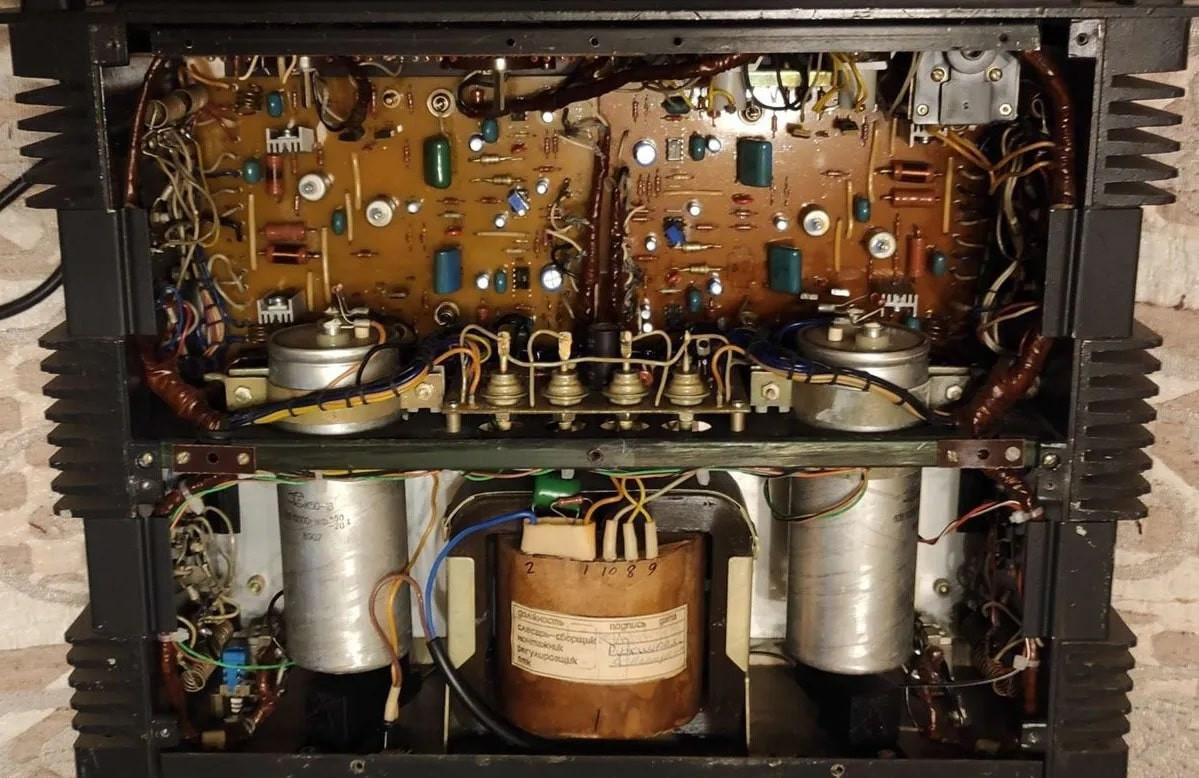

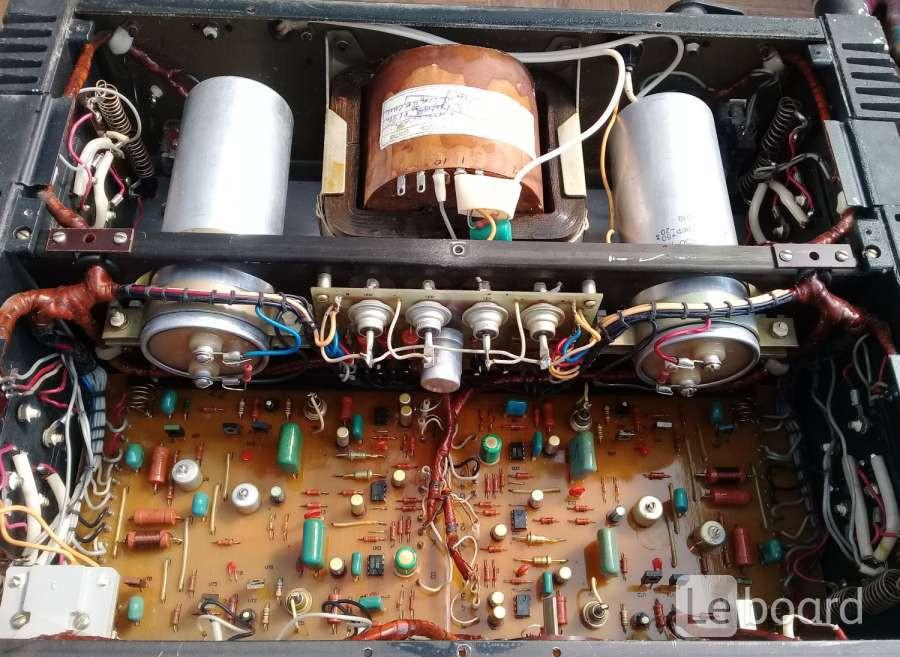

Внутри усилителя значительную часть объема занимает блок питания. Силовой трансформатор мощностью около 400 Вт обеспечивает запас мощности для чистого звучания на высоких уровнях. Два мощных конденсатора сглаживают пульсации напряжения, что критически важно для сохранения динамики баса.
Усилитель Сигма-200 представляет собой отличный пример советской инженерной мысли, сочетающий в себе высокую мощность и простоту обслуживания. Для тех, кто ищет более компактные или современные решения, можно рассмотреть Kenwood LS-205 или современные решения на микросхемах, например, усилитель для сабвуфера класса D на TPA3116, однако Сигма-200 остается эталоном надежности и «аналогового» звука для своей эпохи.
