Для создания качественного шумоподавляющего устройства корпусом фильтра послужил корпус от усилителя . Электронная схема была взята за основу из статьи о помехоподавляющем сетевом фильтре с небольшими изменениями, которые повысят эффективность подавления ВЧ-помех (подробнее об изменениях ниже).
Доработка корпуса от усилителя Романтика

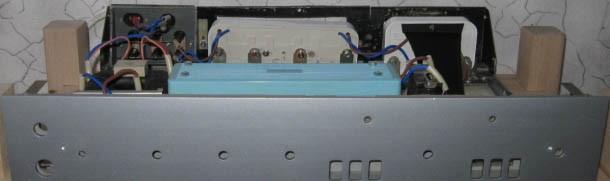

Начинка корпуса была полностью убрана, осталась только рама, передние панели, пластмассовое дно, верхняя крышка и сетевые розетки. Дополнительно под новые платы и детали были вырезаны основания из металла толщиной 1 мм и окрашены. Подножки я снял из-за ненадобности. Верхняя крышка и передняя алюминиевая панель были зачищены и окрашены в серый матовый цвет краской из баллона.
Декоративная накладка из оргстекла

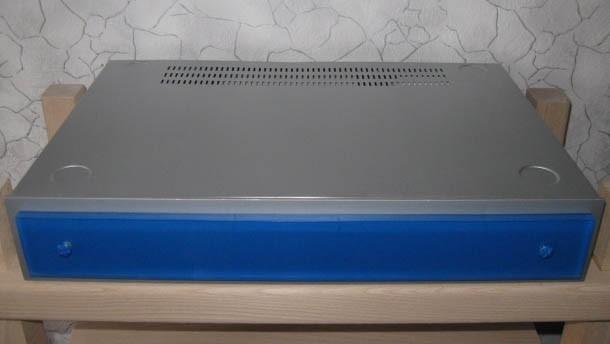

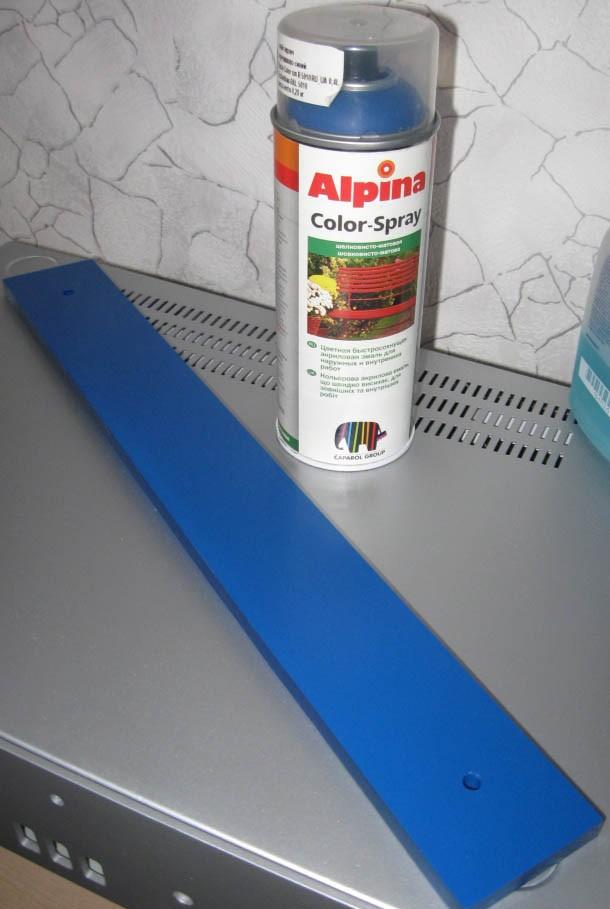

Дополнительно для внешнего вида и для закрытия отверстий в передней панели была вырезана накладка из оргстекла толщиной 10 мм и размером 440х55 мм. Вырезал ее фрезером и доводил торцы до идеала мелкой наждачной бумагой. Прозрачное оргстекло не закроет отверстия, поэтому оно было окрашено с одной стороны (окрашенной стороной к панели) синей матовой краской из баллона в несколько слоев. Торцы предварительно были заклеены строительным скотчем, так как их так же не закрашивал.

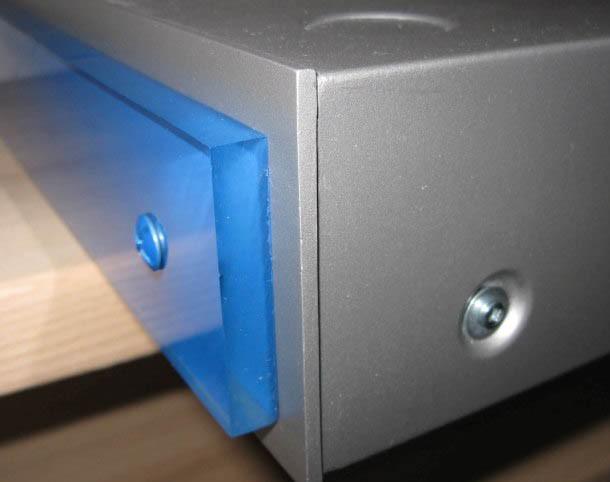

Окраска с одной стороны дала глубину в накладке и очень хороший внешний вид. Полностью окрашивать я бы не советовал. Тем более синий цвет отражается в торцах, эффект достигнут. Синий цвет считаю вполне гармоничным с серым, хотя с серым будут сочетаться практически все цвета. С оргстеклом нужно обращаться очень аккуратно — идеальная глянцевая поверхность очень легко царапается. Крепится накладка на винтах М4 с шапкой того же синего цвета.
Электронная начинка и компоненты

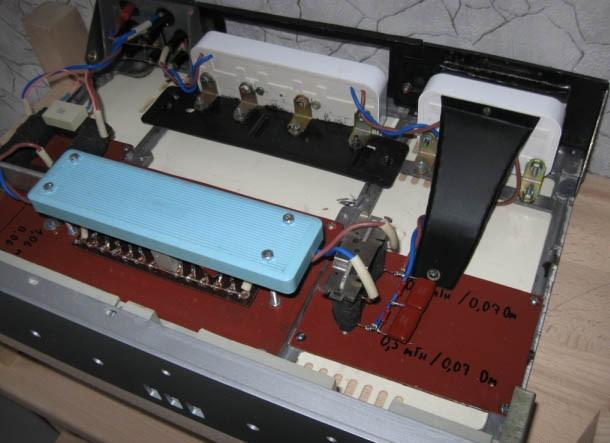

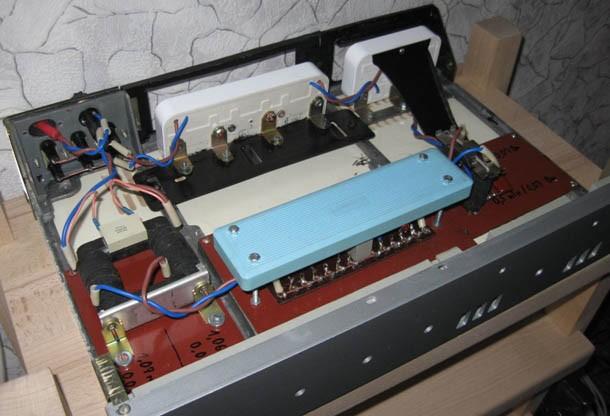

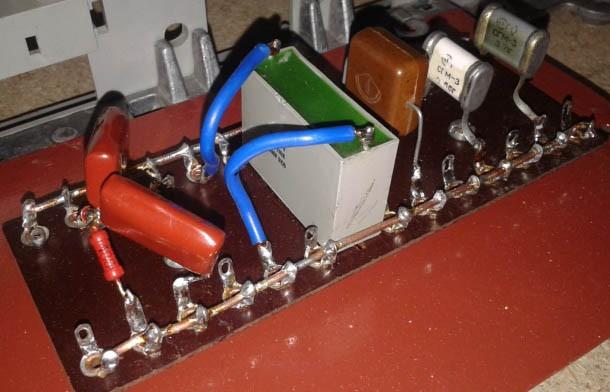

Сетевой шнур и вся разводка внутри фильтра имеет сечение жилы 2х1,5 мм2. Ферритовые сердечники и плата с конденсаторами крепятся винтами к металлическим пластинам. Катушки и конденсаторы изолированы от корпуса. Плата с конденсаторами дополнительно сверху накрыта пластмассовой крышкой, чтобы изолировать и не сломать конденсаторы от непредвиденного нажатия верхней крышки.

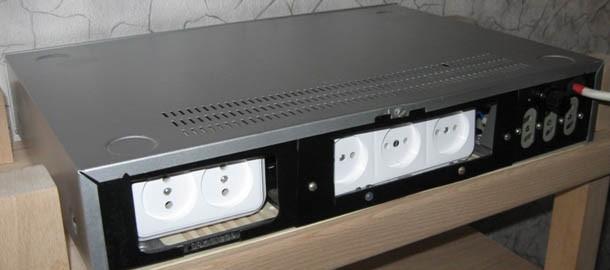

Предохранитель был установлен в родном отверстии. Розетки были взяты под вырезанные отверстия в задних панелях 3+2 шт. Вместе с родными дает возможность подключить 8 вилок. Тройник держится на уголках, двойник – уголки + металлическая распорка. Центральная панель под тройник естественно не родная.
Схема фильтра и параметры деталей

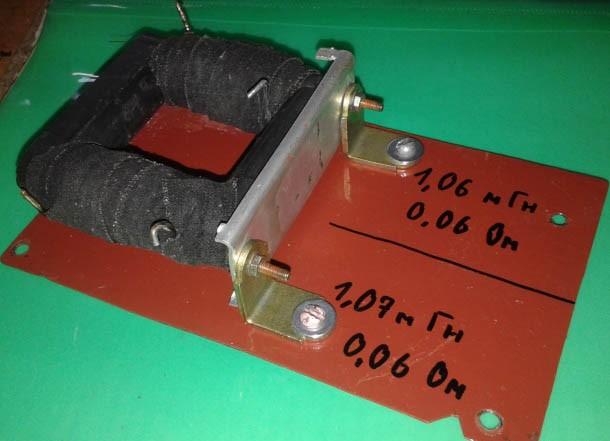

Схема немного изменена, наибольшее изменения коснулись катушек. Первая пара в 20 раз меньше нужного номинала, а вторая пара, наоборот, в 5 раз больше, но я считаю, особой проблемы в этом нет, фильтрует и так хорошо. По конденсаторам так же есть изменения, об этом подробнее.
Результат доработки звучания
На приборах не смотрел, но на слух изменения очень заметны, исчезли все трески в акустических системах, только подключать к фильтру нужно не только усилитель а и проигрыватель. В плане еще ферритовые кольца на сетевые шнуры. По схеме нужно было монтировать заземление, но у меня его пока в комнате нет.
