Изготовление акустических систем своими руками — увлекательный процесс, позволяющий создать Hi-Fi оборудование из доступных материалов без использования сложного станочного парка. В этой статье мы разберем, как изготовить ленточный ВЧ динамик (пищалку) самостоятельно, используя магниты от жестких дисков и трансформаторы от компьютерных блоков питания. Если вы ищете готовые решения, рекомендуем также ознакомиться с проектом ленточной пищалки, где процесс изготовления описан более детально.

Изготовление ленточного ВЧ динамика своими руками

Материалы и компоненты

Для создания самодельного ВЧ излучателя нам потребуются следующие компоненты, которые можно найти в старых электронных устройствах:

• Магнитная система: неодимовые магниты от старых жестких дисков (HDD). Это источник сильного магнитного поля, необходимого для работы ленточного излучателя.

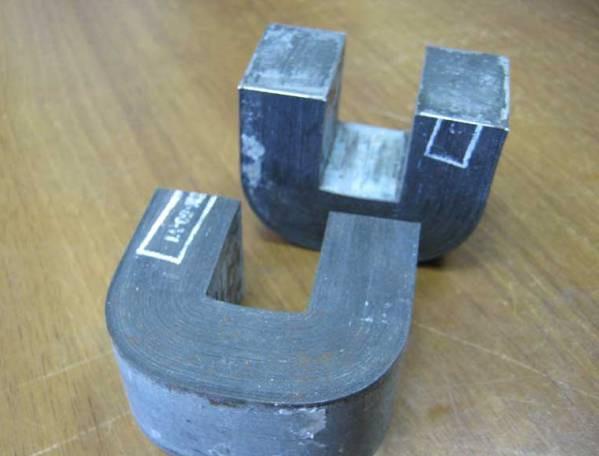

• Магнитопровод: «U»-образная половинка сердечника трансформатора (например, от старого силового трансформатора). Она служит для концентрации магнитного потока.

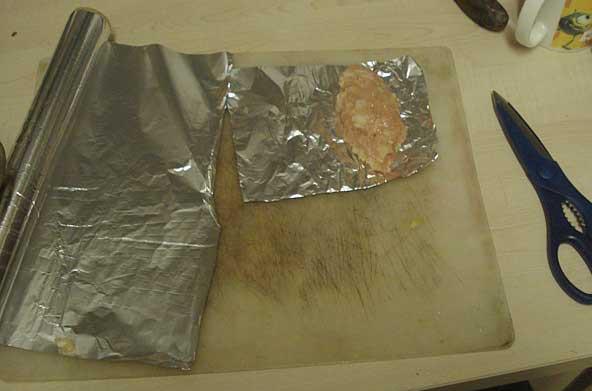

• Диффузор (диафрагма): полоска алюминиевой фольги (пищевой). Фольга должна быть чистой и не использовать в пищу.

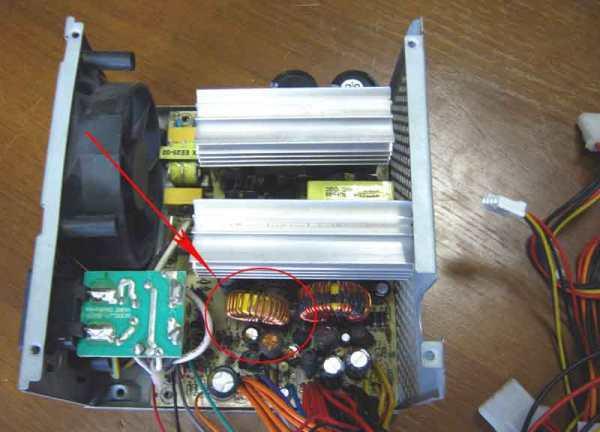

• Согласующий трансформатор: необходим для согласования низкого сопротивления фольги (доли Ом) с выходным сопротивлением усилителя (4-8 Ом). Брать его лучше из неисправного блока питания компьютера.

Также в процессе сборки могут пригодиться эпоксидный клей, медные шины, флюс для пайки алюминия и стандартный инструмент (отвертки, тиски, плоскогубцы).

Подготовка магнитной системы

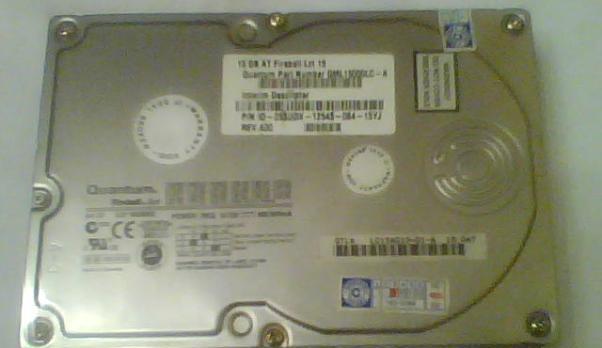

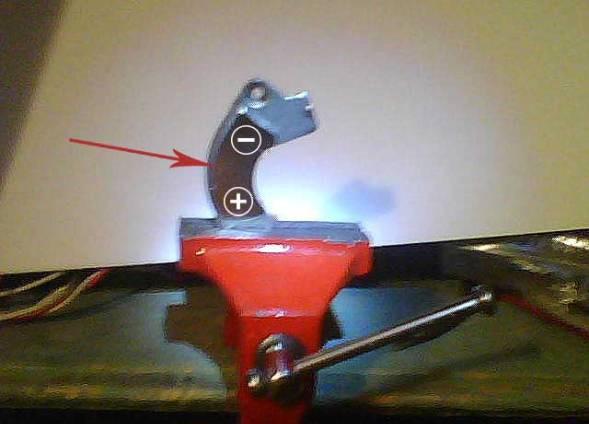

Основой динамика является магнитная система. Извлекаем подковообразные магниты из жесткого диска. Для создания эффективного зазора магнит разламывается пополам. В результате получаем два разнополярных магнита.

Для концентрации магнитного поля используется железный сердечник. Он устанавливается между магнитами, создавая замкнутый контур и направляя поток в зазор, где будет располагаться фольга.

Изготовление диффузора (ленточки)

Диффузором служит полоска алюминиевой фольги. Для придания ей жесткости (чтобы избежать развалов на высоких частотах) и одновременно подвижности фольгу гофрируют. Для этого можно использовать самодельный станок с зубьями, пропуская через него полоску фольги.

Сборка магнитной системы и трансформатора

Сборка каркаса производится с помощью эпоксидного клея. Деревянные рейки скрепляются с железным сердечником. Важно точно отцентрировать зазор между магнитами.

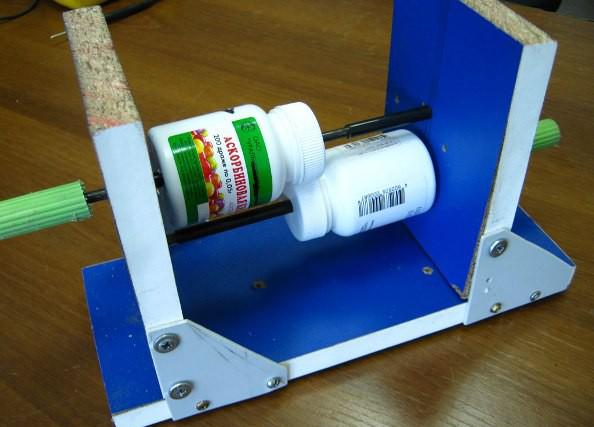

На следующем этапе изготавливается согласующий трансформатор. Он нужен, так как сопротивление ленточки из фольги крайне мало (доли Ом), а усилитель рассчитан на 4-8 Ом. Вторичная обмотка трансформатора (которая подключается к динамику) наматывается медной «плетенкой» или толстым проводом.

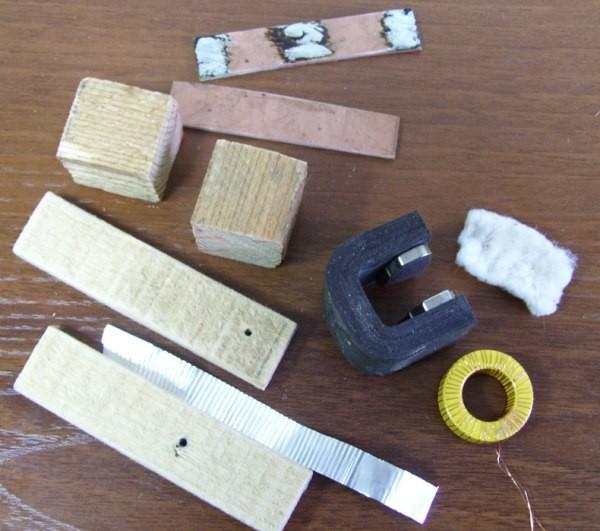

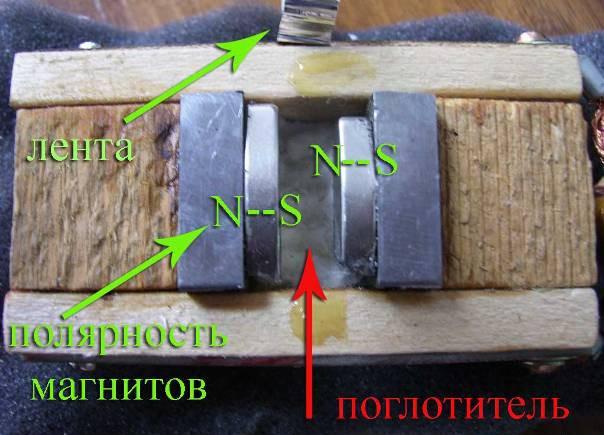

Готовый набор деталей включает в себя каркас с зазором, магниты, фольгу и трансформатор. Ниже показан пример готовой конструкции с подписанными элементами.

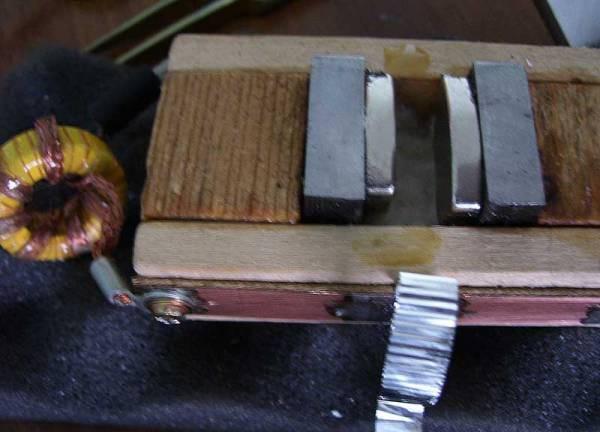

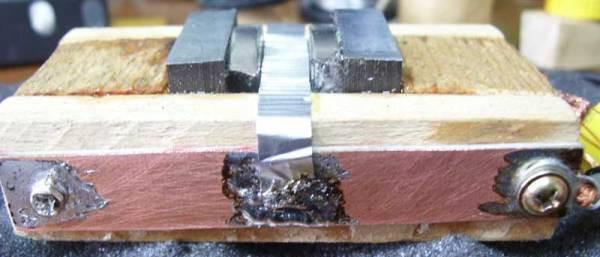

Две медные шины крепятся шурупами к каркасу. На них припаивается полоска фольги. Центрирование фольги критически важно: она должна висеть в зазоре, не касаясь стенок магнитов.

Для пайки алюминия к меди используется специальный флюс, однако на практике чистая фольга может припаяться и без него. Вид сбоку показывает минимальный зазор.

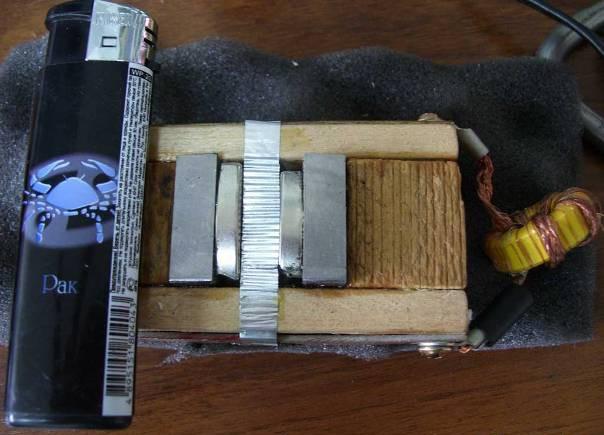

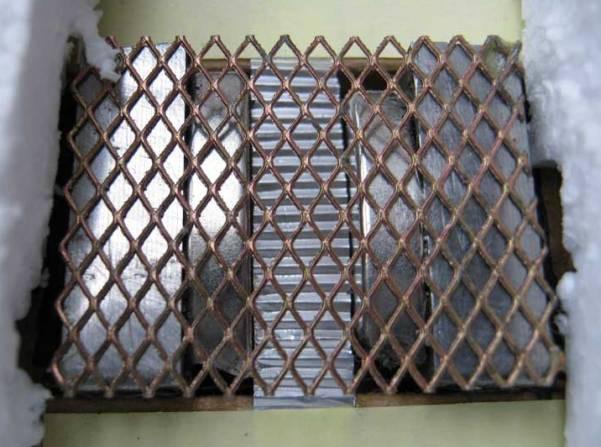

На финальном этапе на динамик клеится декоративная сетка для защиты хрупкой фольги и устанавливается пенопластовый уголок для вертикального позиционирования. Полученная «пищалка» готова к тестированию.

Тестирование и результаты

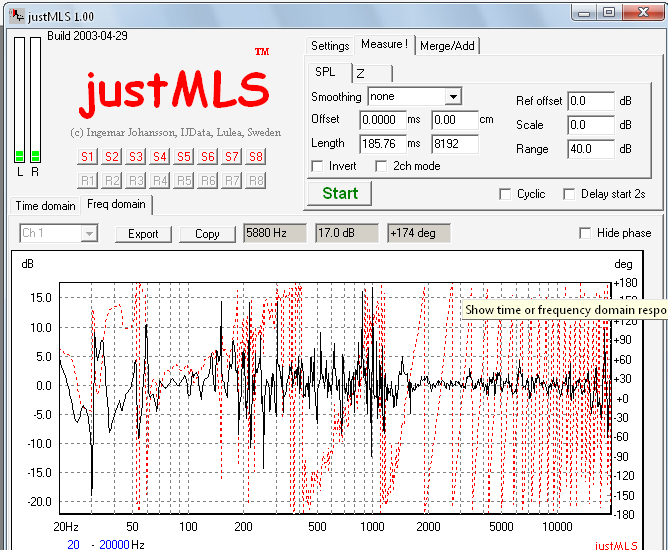

Для проверки работоспособности сравниваем самодельный ленточный излучатель с промышленным динамиком 6 ГДВ-7. Измерения с помощью программы «justmls» показывают, что чувствительность самодельной пищалки составляет около 82 дБ/Вт/м. Это ниже, чем у коммерческих аналогов, но вполне приемлемо для самодельного проекта.

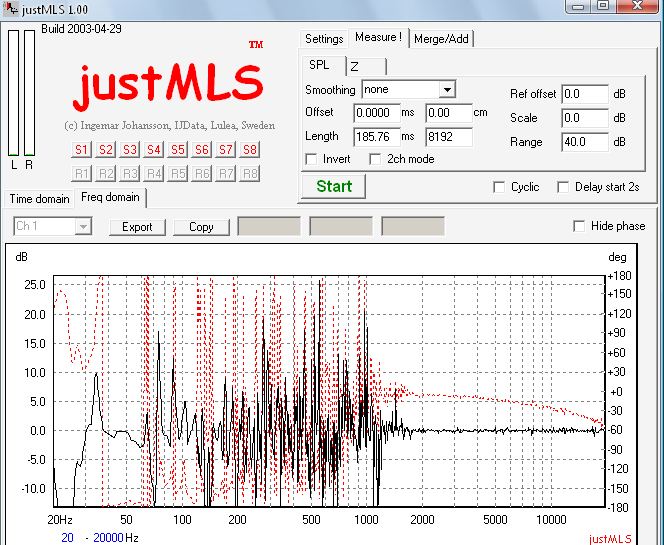

График АЧХ промышленного динамика 6 ГДВ-7:

График АЧХ самодельной ленточной пищалки:

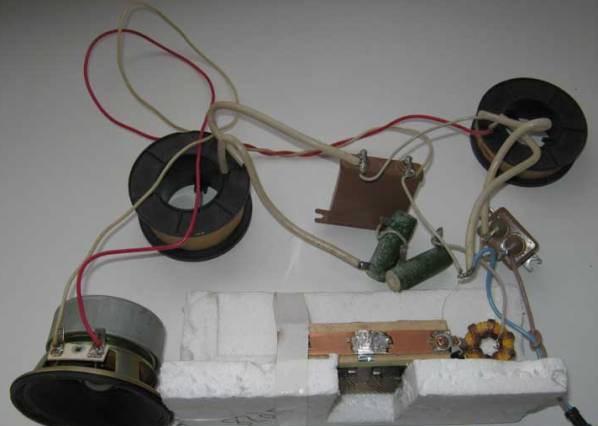

Как видно из графиков, начиная с 1 кГц, неравномерность АЧХ у самодельного динамика значительно меньше, чем у обычного динамика. Для прослушивания была собрана простейшая 2-х полосная система. Для выравнивания громкости бумажный НЧ-динамик был ослаблен 12-Омным резистором.

Итоговые впечатления от прослушивания положительные: ленточный излучатель обеспечивает отличную импульсную характеристику и широкий частотный диапазон. Если вас интересуют другие варианты самодельных АС, посмотрите на 3-х полосную сферическую АС.

Заключение

Главное преимущество ленточного динамика — превосходная передача импульсной характеристики музыки и расширенный ВЧ диапазон. Недостатком является низкая чувствительность (около 82 дБ) и хрупкость диффузора. Однако, при использовании усилителя мощностью 25 Вт (например, ) и длительной прогонке, динамик демонстрирует высокую надежность. Звук со временем становится более «вкусным» и детальным.

Этот проект отлично подходит для радиолюбителей, желающих попробовать себя в создании Hi-Fi аудио. Для более сложных проектов можно изучить сборку АС по типу Acoustic Research AR-5.

Автор работы: Мошев Станислав
