Усилитель Ростов-Дон 101 Стерео: характеристики и описание
Изготовитель: Ростовский завод “Электроаппарат”, выпуск с 1976 года. Это устройство стало одним из ярких примеров советского подхода к созданию доступной Hi-Fi техники, сочетая в себе надежность и функциональность, востребованную аудиофилами того времени. Для сравнения, более поздние модели, такие как Романтика 50У-236С, развивали идеи объемного звучания, но Ростов-Дон 101 оставался классикой жанра.
Назначение: Усилитель предназначен для прослушивания монопрограмм с эффектом объемного звучания и стереопрограмм с расширенным стереоэффектом. Уникальная особенность модели — встроенный фазовращатель, позволяющий создавать эффект присутствия без использования сложных внешних процессоров.
Технические характеристики
Усилитель демонстрирует высокие показатели для своего класса:
- Номинальный диапазон частот: 40 – 18000 Гц
- Неравномерность АЧХ в номинальном диапазоне: 2 дБ
- Номинальная выходная мощность: 10 Вт/4 Ом
- Максимальная выходная мощность: 15 Вт/4 Ом
- Коэффициент гармоник в номинальном диапазоне: 1%
- Коэффициент демпфирования: 8
Входные параметры и помехозащищенность:
Относительный уровень помех со входа:
керамического звукоснимателя и магнитофона: -60 дБ
магнитного звукоснимателя и тюнера: -50 дБ
Чувствительность со входа:
звукоснимателя и магнитофона: 200 – 250 мВ
магнитного звукоснимателя: 3 – 5 мВ
тюнера: 20 – 25 мВ
Регулировки и габариты:
Пределы регулировки тембра на частотах 63 Гц и 16 кГц: ±10 дБ
Пределы плавной регулировки громкости: 60 дБ
Ступенчатое ослабление громкости: -15 дБ
Рассогласование фаз выходных напряжений между каналами в диапазоне 1-6 кГц: 90º
Потребляемая мощность от сети: 150 Вт
Габариты (ШхВхГ): 530х136х355 мм
Масса: 16,5 кг

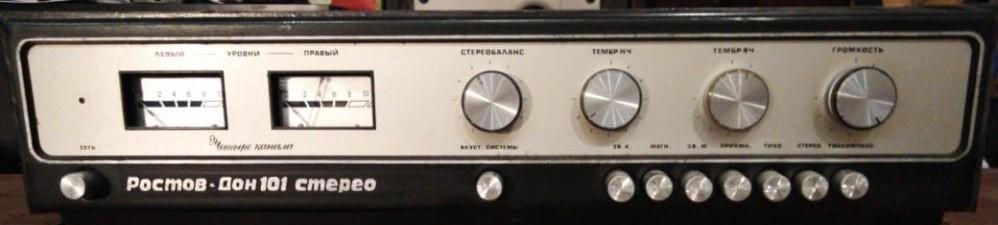

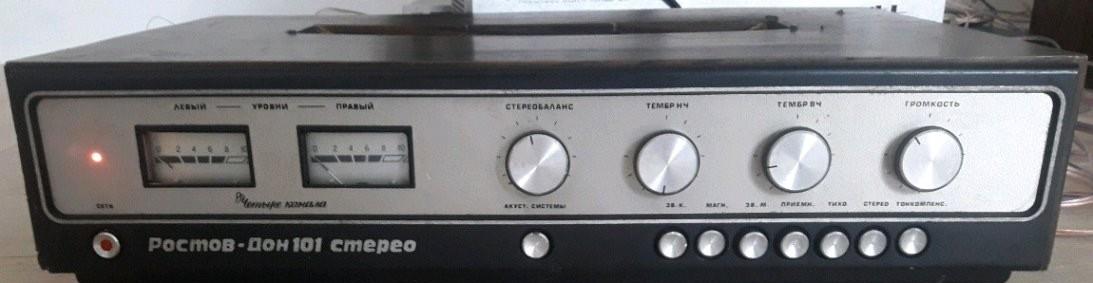

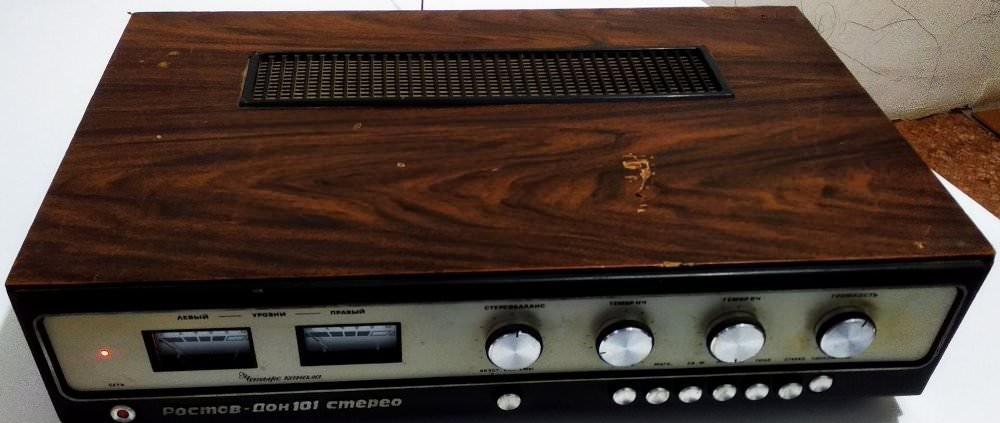

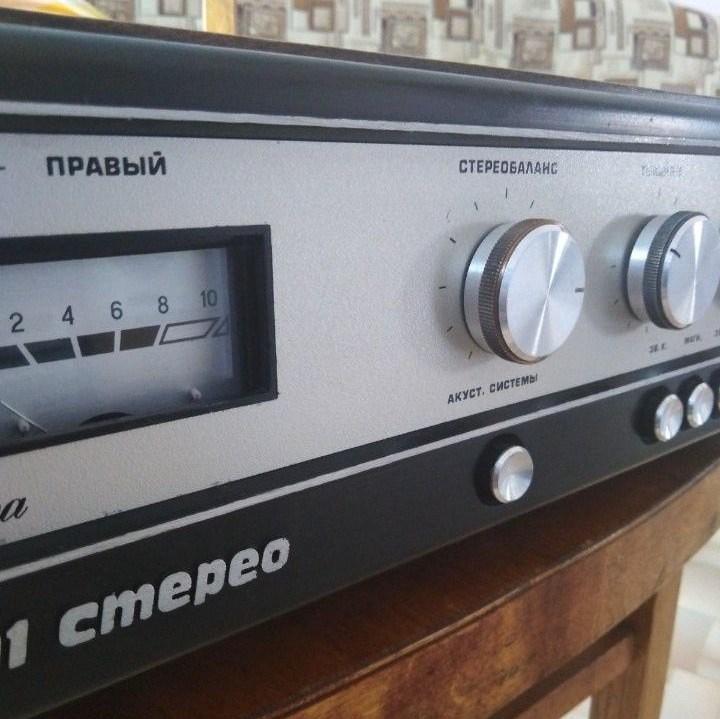

Описание и особенности конструкции

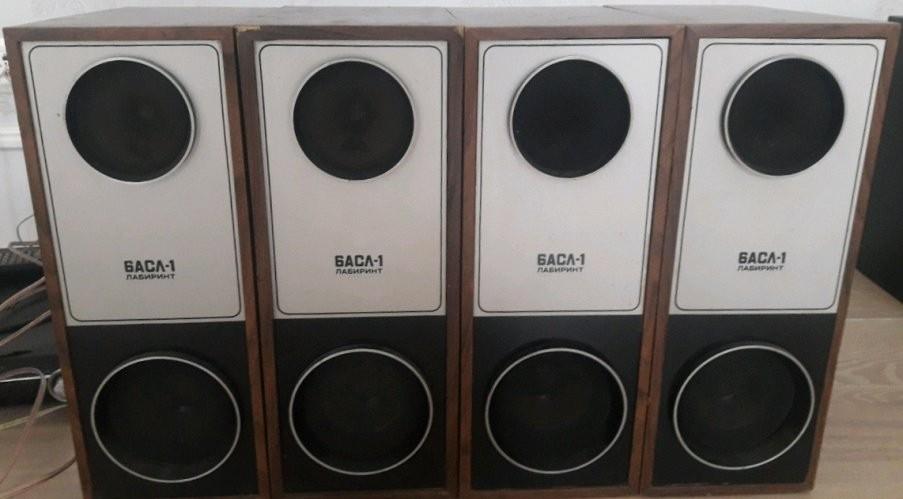

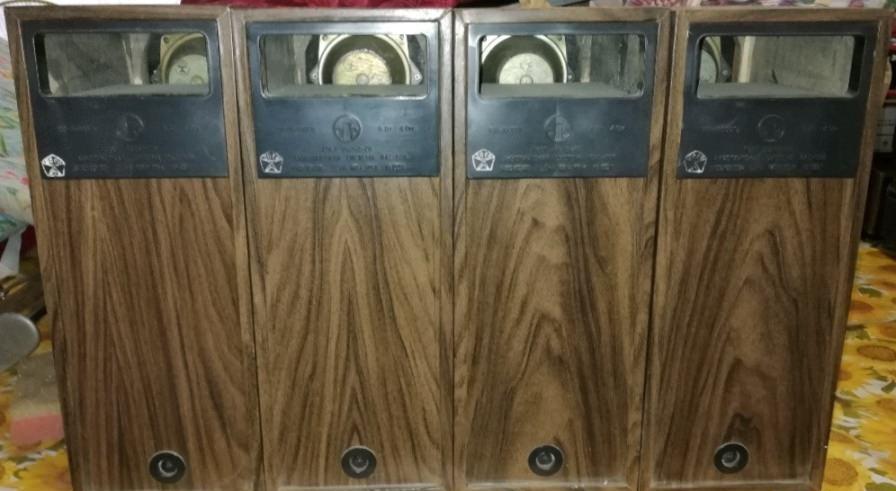

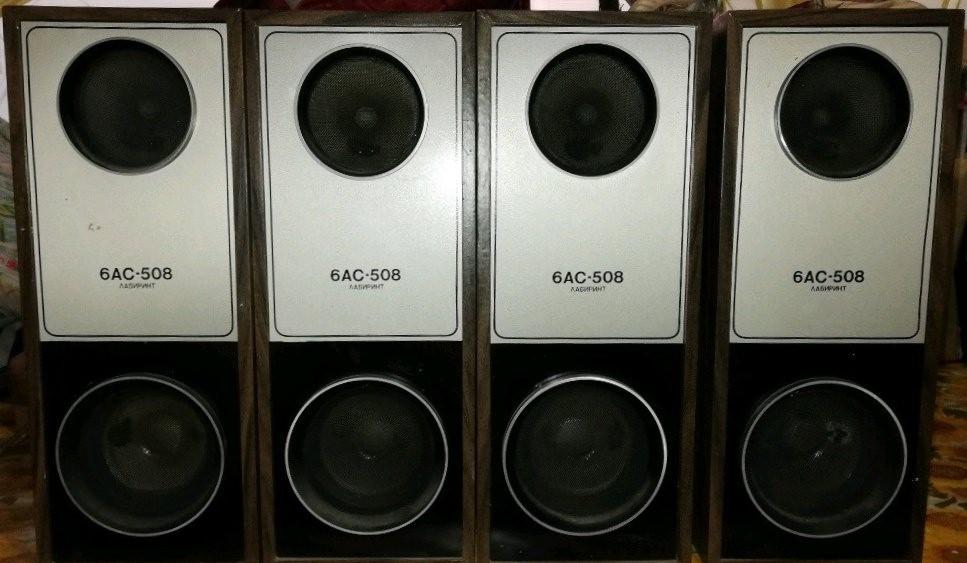

Система объемного звучания состоит из усилителя и четырех двухполосных громкоговорителей лабиринтного типа (). Конструкция предусматривает работу с различными источниками сигнала благодаря интеллектуальной системе переключений.
Чувствительность и амплитудно-частотная характеристика (АЧХ) двухканального входного усилителя изменяются в зависимости от выбора источника сигнала. Необходимые переключения производит электромагнитное реле, размещенное в усилителе и управляемое кнопкой. Этот механизм обеспечивает оптимальное согласование импеданса для разных типов проигрывателей.
При работе от магнитного звукоснимателя срабатывает реле, подключая к входу усилителя разъем. Реле же, находящееся в усилителе, не срабатывает, так как цепь питания его обмотки разомкнута. При этом АЧХ усилителя соответствует стандартной, а его чувствительность составляет 3-5 мВ. Нажатие на другую кнопку приводит к тому, что реле отпускает (вход усилителя соединяется с разъемом), а реле, находящееся в усилителе, срабатывает. В результате АЧХ усилителя становится линейной и чувствительность уменьшается до 20-25 мВ.
Во входном усилителе имеется еще один двухканальный тракт, который используется при работе от керамического звукоснимателя и магнитофона. Они подключаются к усилителю контактами реле (цепь его питания коммутируется контактами кнопки). Выходы же усилителей этого тракта соединяются с выходом усилителя контактами еще одного реле (на схеме также не показано). При этом выходы усилителей сигналов магнитного звукоснимателя и радиоприемника отключаются. Такая схема позволяет избежать искажений при переключении источников.
С движков переменного резистора сигналы поступают на входы эмиттерных повторителей, а с них – на регуляторы тембра по высшим и низшим частотам, предварительные усилители и фазовращатели. Выходные сигналы фазовращателей, сдвинутые по фазе на 90° друг относительно друга (в каждом канале), подаются на бестрансформаторные усилители мощности. Питаются эти усилители от двуполярного источника, расположенного в блоке питания. Подобные решения встречались и в аппаратуре ТДС-16 «Эхо», где также применялись сложные схемы фазового сдвига.

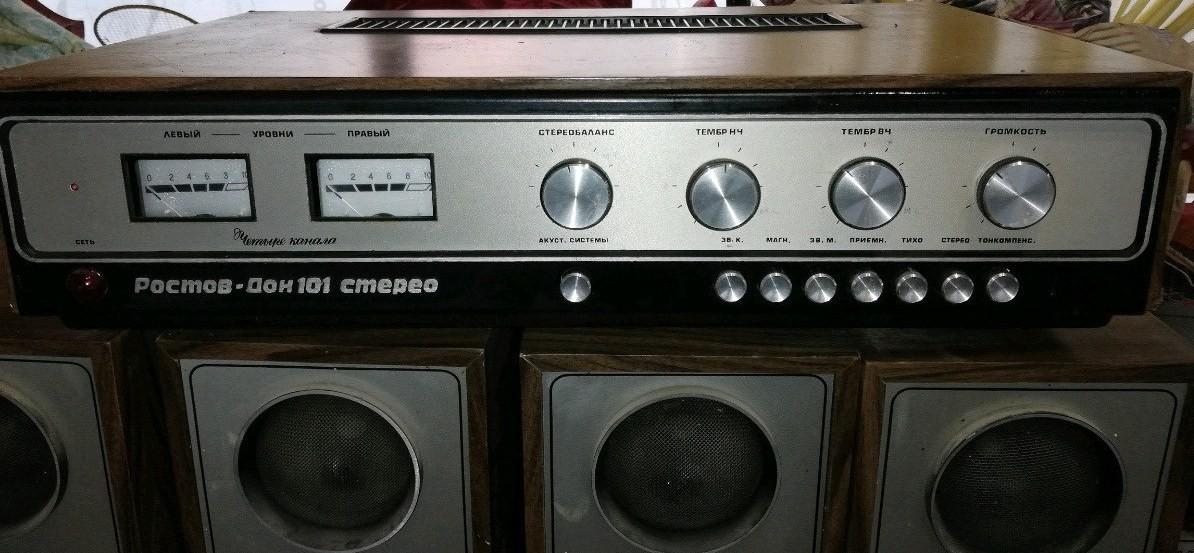

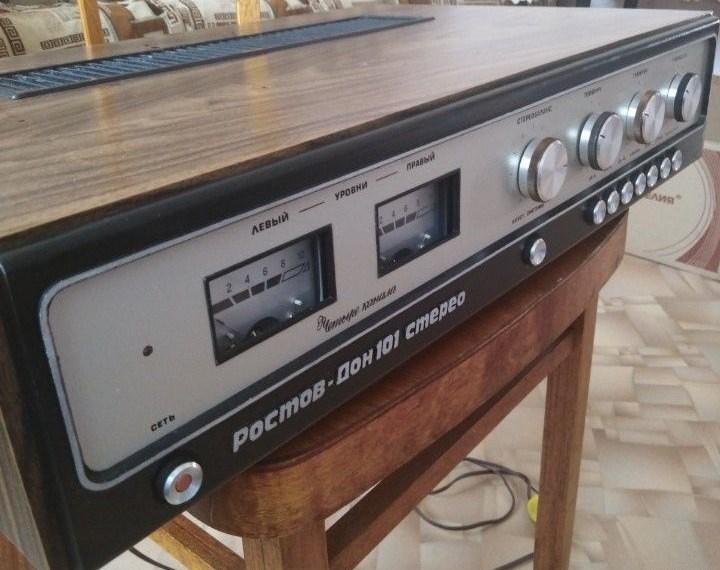

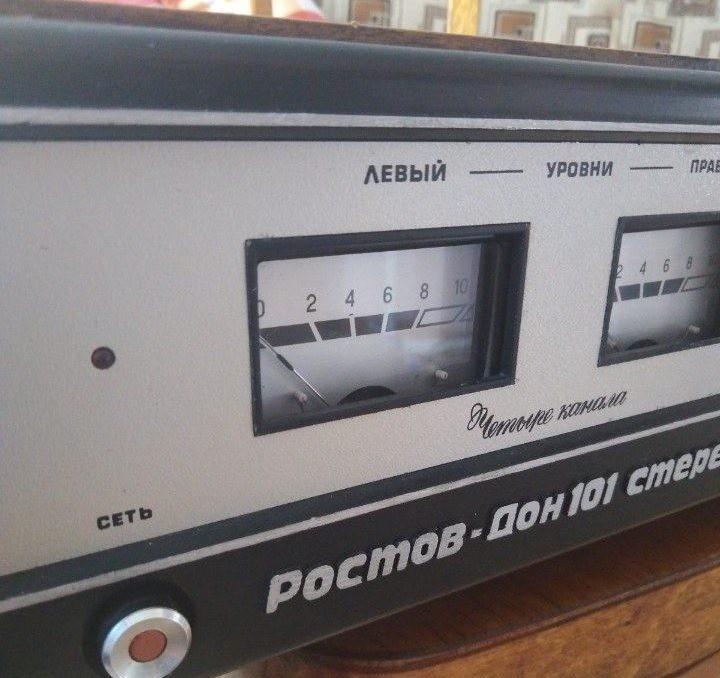

Для контроля уровня выходных напряжений служат стрелочные индикаторы, подключенные к выходам усилителей мощности через выпрямители. Все функциональные узлы УКУ, кроме фазовращателей, выполнены по известным схемам и каких-либо принципиальных особенностей не имеют. Его входное устройство представляет собой каскад на транзисторе V1 с разделенной нагрузкой. Собственно фазовращающая цепь, состоящая из резисторов и конденсаторов, создает на входе составных эмиттерных повторителей V2, V4 и V3, V5 два сигнала с требуемым (90°) фазовым сдвигом в указанном выше диапазоне звуковых частот. Эти сигналы усиливаются каскадами на транзисторах V6 и V7 и поступают на усилители мощности. Одинаковые уровни сигналов на выходе фазовращателя устанавливают подстроечными резисторами R26 и R27.

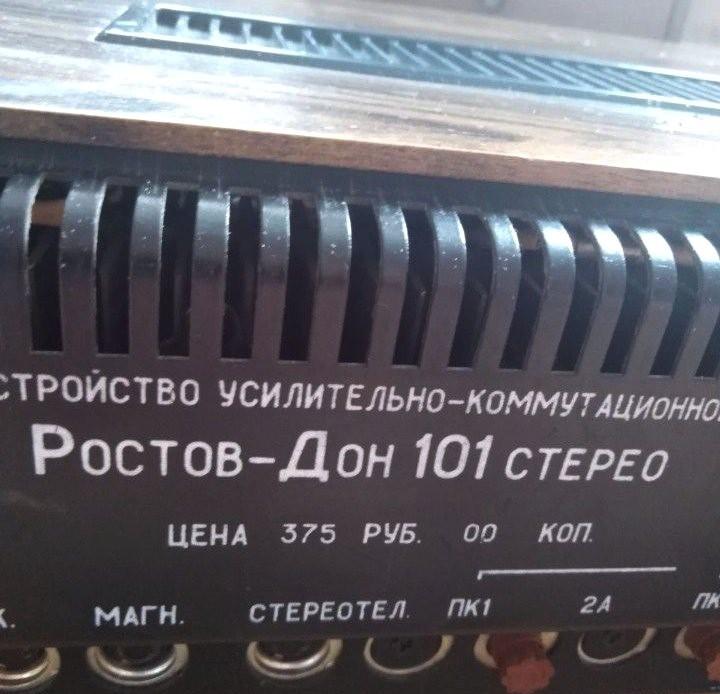

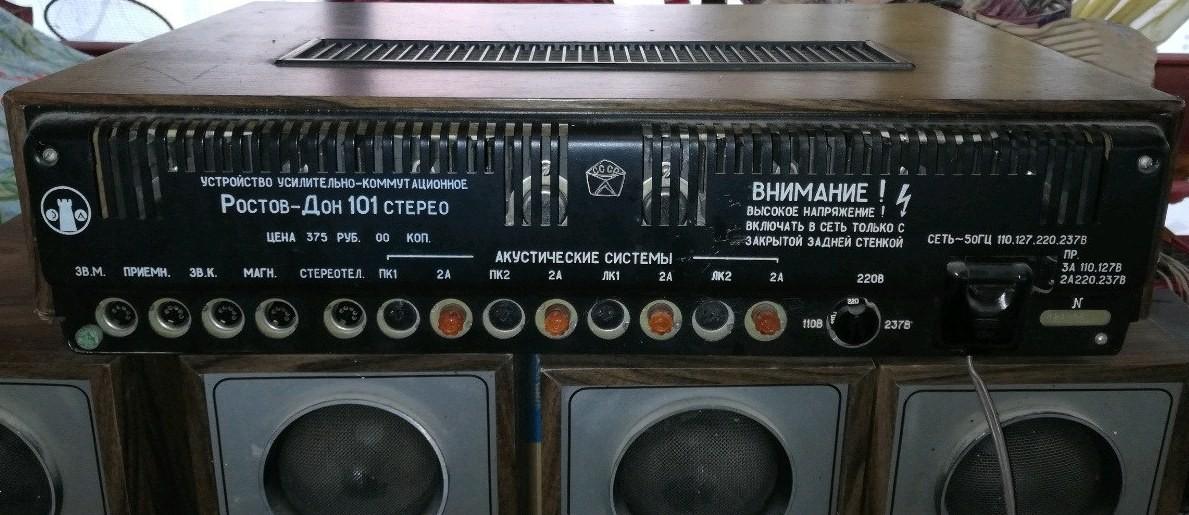

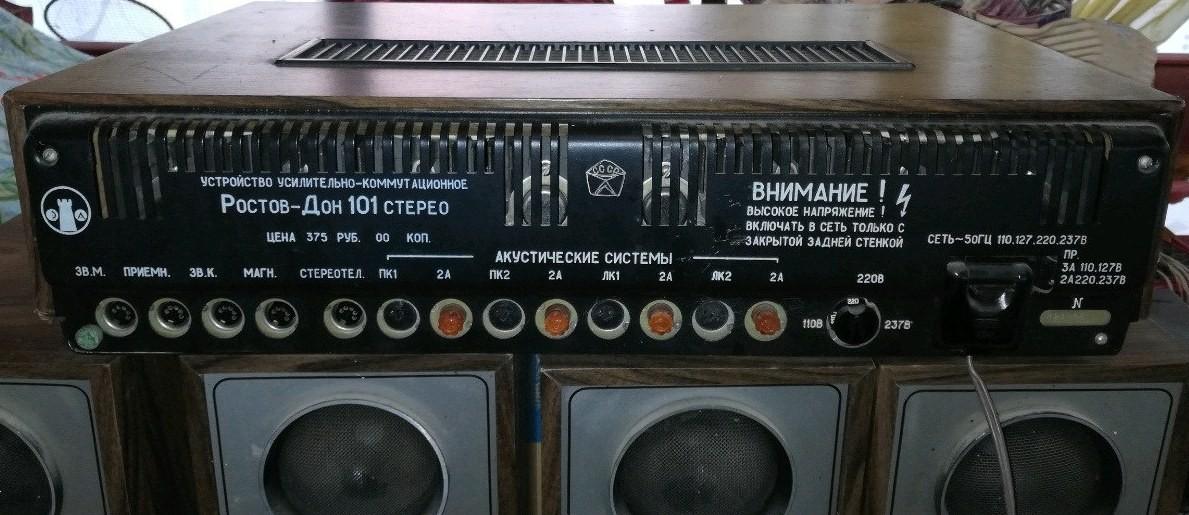

Источники входных сигналов, громкоговорители и стереотелефоны подключают к разъемам на задней панели. Выбранный источник сигнала подключают к входу усилителя А1 нажатием соответствующей кнопки переключателя S1. Усиленный сигнал через переключатели S1.5 («Тихо» – ступенчатый регулятор громкости) и S1.6 («Стерео») поступает на сдвоенный переменный резистор R7, являющийся регулятором громкости. Нажатием на кнопку S17 («Тонкомпенсация») к нему можно подключить цепи тонкомпенсации C2C4R5 и C3C5R6, улучшающие качество звуковоспроизведения при малой громкости. Положение кнопки S1.6, показанное на схеме, соответствует подаче на вход УКУ монофонического сигнала. Выходы усилителя А1 и регуляторы громкости в этом случае соединены параллельно.
Для получения объемного звучания громкоговорители устанавливают в один ряд на расстоянии 100-150 мм от стены. Расстояние l между громкоговорителями левого и правого каналов выбирают в зависимости от размера помещения. Правильная расстановка акустики критически важна для раскрытия потенциала фазовращателя.
