Резистор: виды, характеристики и маркировка

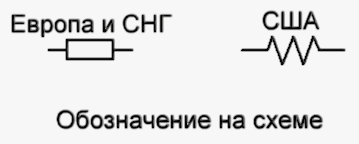

Резистор — это фундаментальный пассивный компонент в электронике, обладающий определённым или переменным электрическим сопротивлением. Его основная функция заключается в линейном преобразовании тока в напряжение (и наоборот), ограничении силы тока, делении напряжения и поглощении электрической энергии. Понимание принципов работы резисторов критически важно для любого инженера или радиолюбителя, особенно при изучении таких понятий, как полное электрическое сопротивление.

Основные характеристики и параметры

При выборе резистора для схемы необходимо учитывать ряд ключевых параметров, определяющих его надежность и точность работы в цепи.

Номинальное сопротивление — основное значение сопротивления, измеряемое в Омах (Ом), килоомах (кОм) или мегаомах (МОм).
Предельная рассеиваемая мощность — максимальная мощность, которую резистор может рассеять в виде тепла без выхода из строя.
Температурный коэффициент сопротивления (ТКС) — показывает, насколько изменяется сопротивление при изменении температуры на 1 градус.
Допустимое отклонение (допуск) — погрешность реального сопротивления относительно номинального значения (например, ±5%, ±10%).

Предельное рабочее напряжение — максимальное напряжение, которое можно приложить к резистору.
Избыточный шум — электрические помехи, генерируемые самим резистором при протекании тока.
Паразитная емкость и индуктивность — паразитные параметры, влияющие на работу резистора на высоких частотах.

Расчет сопротивления при соединении

В электронных схемах резисторы часто соединяются различными способами. Правильный расчет эквивалентного сопротивления необходим для соблюдения законов электротехники и безопасности компонентов.

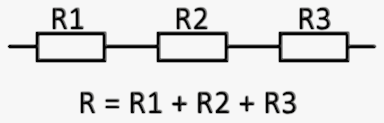

При последовательном соединении резисторов их сопротивления складываются. Общее сопротивление цепи будет равно сумме сопротивлений всех элементов и всегда больше сопротивления самого большого резистора в цепи.

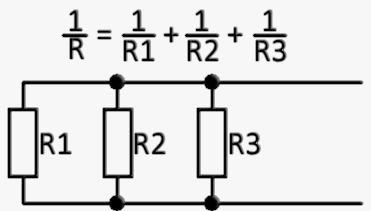

При параллельном соединении складываются величины, обратные сопротивления (проводимости). Общее сопротивление при этом всегда меньше сопротивления самого маленького резистора в группе. Важно помнить, что при любом типе соединения (последовательном или параллельном) итоговая рассеиваемая мощность всей группы будет равна сумме мощностей отдельных резисторов.

Смешанное соединение требует поэтапного расчета. Цепь разбивается на вложенные подблоки (последовательные или параллельные). Сначала вычисляется сопротивление каждого подблока, затем каждый подблок заменяется его эквивалентным сопротивлением, пока не останется одна эквивалентная цепь.

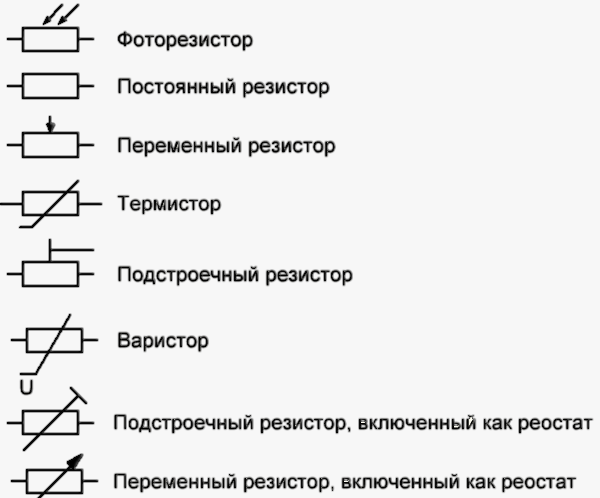

Классификация резисторов по типу

В зависимости от возможности изменения сопротивления, все резисторы делятся на три основные группы:

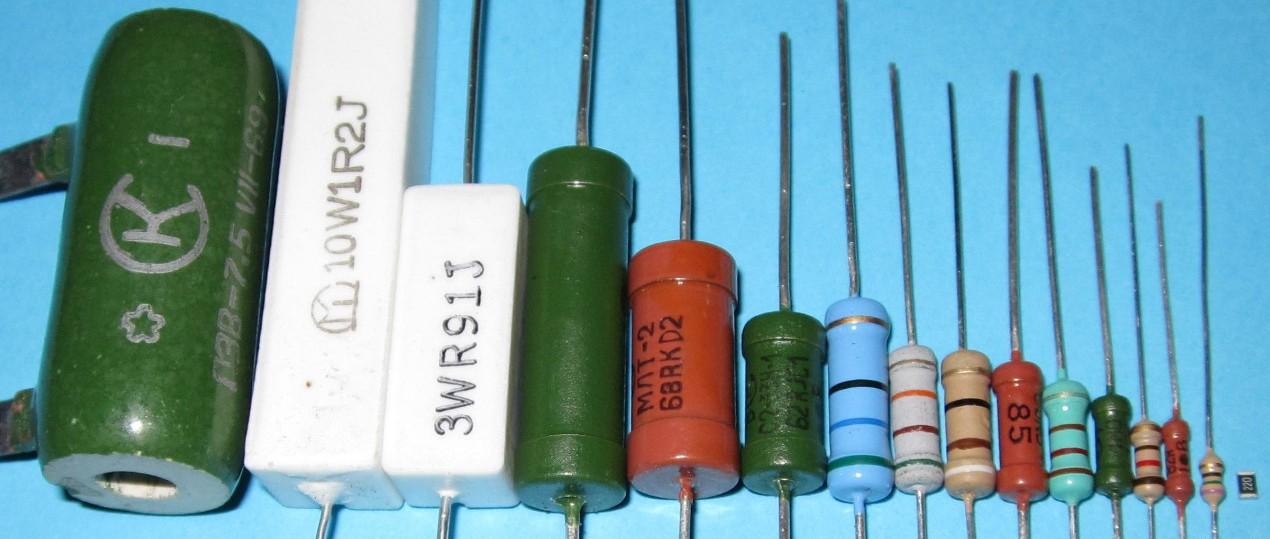

Постоянные резисторы — имеют фиксированное значение сопротивления, заданное при производстве.

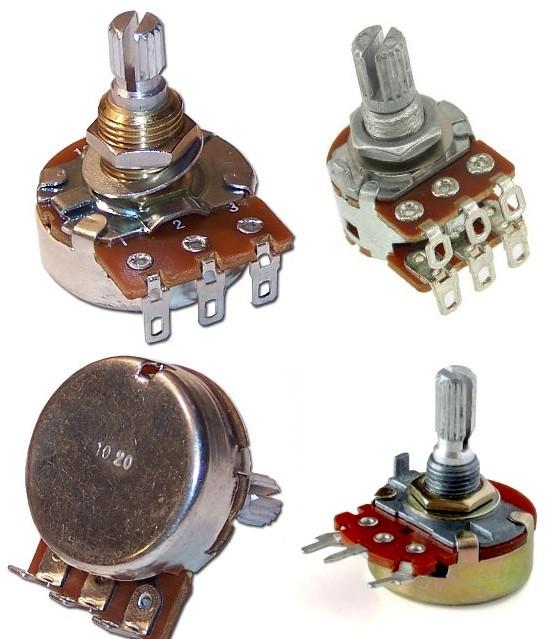

Переменные регулировочные резисторы — предназначены для периодической регулировки параметров цепи (например, регулятор громкости).

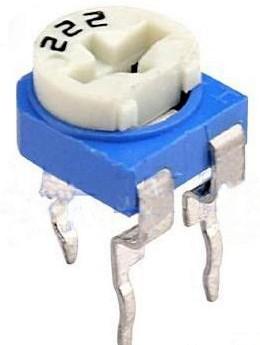

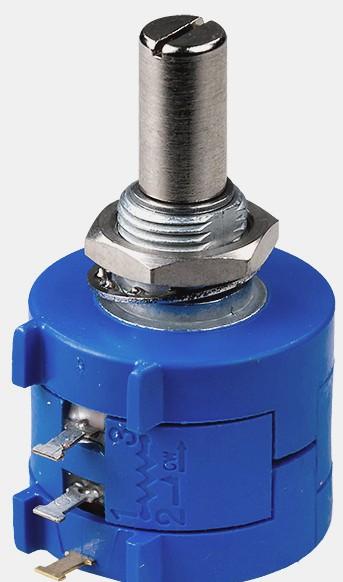

Переменные подстроечные резисторы — настраиваются один раз при калибровке оборудования и в дальнейшем не должны изменяться. Подробнее о надежности таких компонентов можно узнать в статье про износоустойчивость переменных резисторов.

Технология изготовления и типы

Конструкция резистора напрямую влияет на его частотные свойства, шумность и точность.

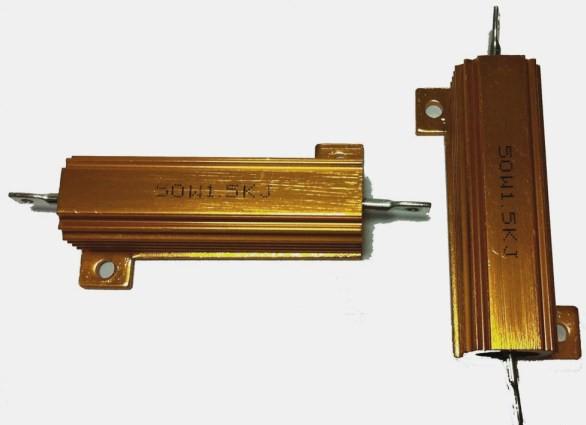

Проволочные резисторы. Изготавливаются путем намотки проволоки с высоким удельным сопротивлением (нихром, манганин) на керамический каркас. Обладают высокой точностью и стабильностью, но имеют значительную паразитную индуктивность, что ограничивает их применение в ВЧ-цепях. Для снижения индуктивности применяется бифилярная или афинилярная намотка.

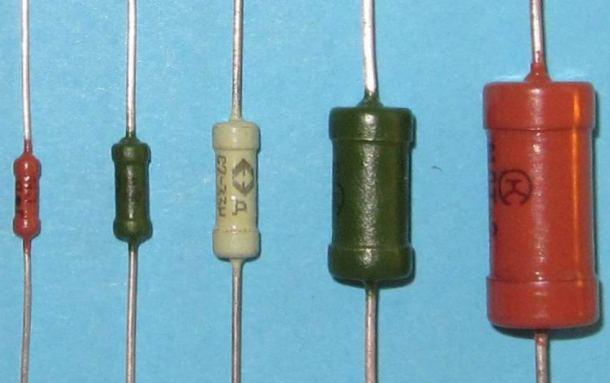

Металлоплёночные и композитные резисторы. Резистивный слой — тонкая пленка металлического сплава, нанесенная на цилиндрический керамический сердечник. Для получения высоких номиналов в пленке вырезается винтовая канавка, увеличивающая длину токопроводящего пути.

Металлофольговые резисторы. Используют в качестве резистивного элемента тонкую металлическую фольгу. Отличаются низким уровнем шума и высокой стабильностью.

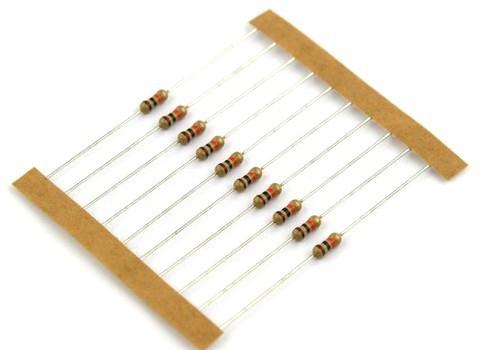

Угольные (слоевые) резисторы. Самый массовый тип. Резистивный слой создается из смеси графита с связующими веществами. Дешевы в производстве, но обладают более высоким шумом по сравнению с металлопленочными.
Интегральные резисторы. Формируются непосредственно в кристалле полупроводника (микросхемы). Имеют малые размеры, но высокую нелинейность ВАХ и зависимость от температуры.

Промышленные резисторы имеют допуск (разброс номиналов). Стандартные ряды точности: 20% (ряд E6), 10% (ряд E12), 5% (ряд E24). Для прецизионных применений используются ряды E48, E96 и E192 с допусками до 0.01%.

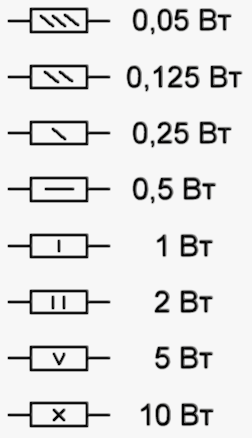

Согласно советским стандартам (ГОСТ 24013-80), стандартные номиналы мощностей включали значения: 0.01, 0.025, 0.05, 0.062, 0.125, 0.25, 0.5, 1, 2, 3, 4, 5, 8, 10, 16, 25, 40, 63, 100, 160, 250, 500 Вт. В современной SMD-электронике наиболее распространены мощности 0.0625 Вт (0.1), 0.125 Вт (0.2), 0.25 Вт (0.4) и 0.5 Вт (1206).

Маркировка резисторов

Из-за малых размеров современных резисторов (особенно SMD) нанесение полного числового значения невозможно. Поэтому разработаны специальные системы кодировки.

Буквенно-цифровая маркировка

Вместо десятичной точки используется буква, обозначающая множитель:

R — Омы (например, 4R7 = 4.7 Ом).
K — килоомы (например, 4K7 = 4.7 кОм).
M — мегаомы (например, 1M2 = 1.2 МОм).

Для SMD-резисторов часто используется 3-значный или 4-значный код. В 3-значном коде последние две цифры — множитель (степень десятки), первая — значащая цифра. Например, код "103" означает 10 × 10³ = 10 000 Ом = 10 кОм. В 4-значном коде (для точных резисторов) три цифры — значащие, последняя — множитель.

Цветовая маркировка (кодировка полосами)

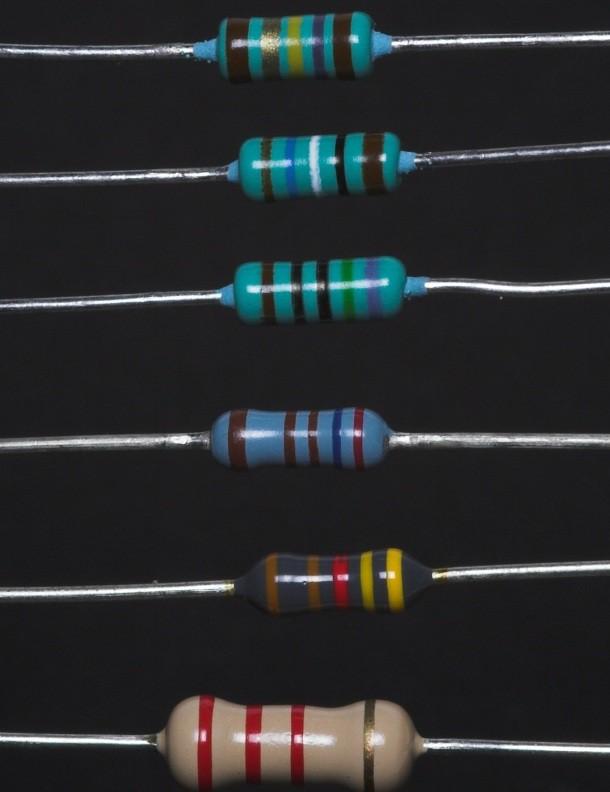

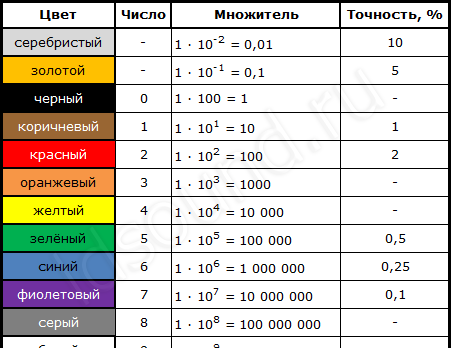

Классический способ маркировки выводных резисторов. Каждая полоса соответствует определенной цифре или множителю.

Схема расшифровки:

3 полосы: 1-я цифра, 2-я цифра, множитель (10^N). Точность обычно 20%.
4 полосы: 1-я цифра, 2-я цифра, множитель, допуск (золото — 5%, серебро — 10%). Самый распространенный стандарт.
5 полос: 1-я, 2-я, 3-я цифры, множитель, допуск. Используется для прецизионных резисторов (1%, 0.5%).

6 полос: Добавляет шестую полосу — Температурный Коэффициент Сопротивления (ТКС).

Пример: Резистор с полосами: Коричневый, Черный, Красный, Золотой.
Коричневый = 1, Черный = 0, Красный = множитель 100. Получаем 10 × 100 = 1000 Ом = 1 кОм. Золотая полоса означает допуск ±5%.

Как читать маркировку? Резистор симметричен, поэтому важно не перепутать начало и конец. 1. Полосы допуска (золото/серебро или широкая полоса) всегда находятся справа (или с отступом от края). 2. Если полос 3 или 4, первая полоска всегда нанесена ближе к краю компонента. 3. Если вы читаете резистор в обратную сторону и получаете значение, которого нет в стандартных рядах (E24 и т.д.), значит, вы читаете его неправильно — переверните его.

Мнемоническое правило для запоминания цветов: "Чёрный, Коричневый, Красный, Оранжевый, Жёлтый, Зелёный, Голубой, Синий, Серый, Белый". Или известная фраза: "Часто Каждый Красный Охотник Желает Знать, Где Сидит Фазан".

Особый случай — перемычки нулевого сопротивления. Они маркируются одной чёрной полосой посередине. Используются на печатных платах вместо перемычек из проволоки для автоматизации сборки.
